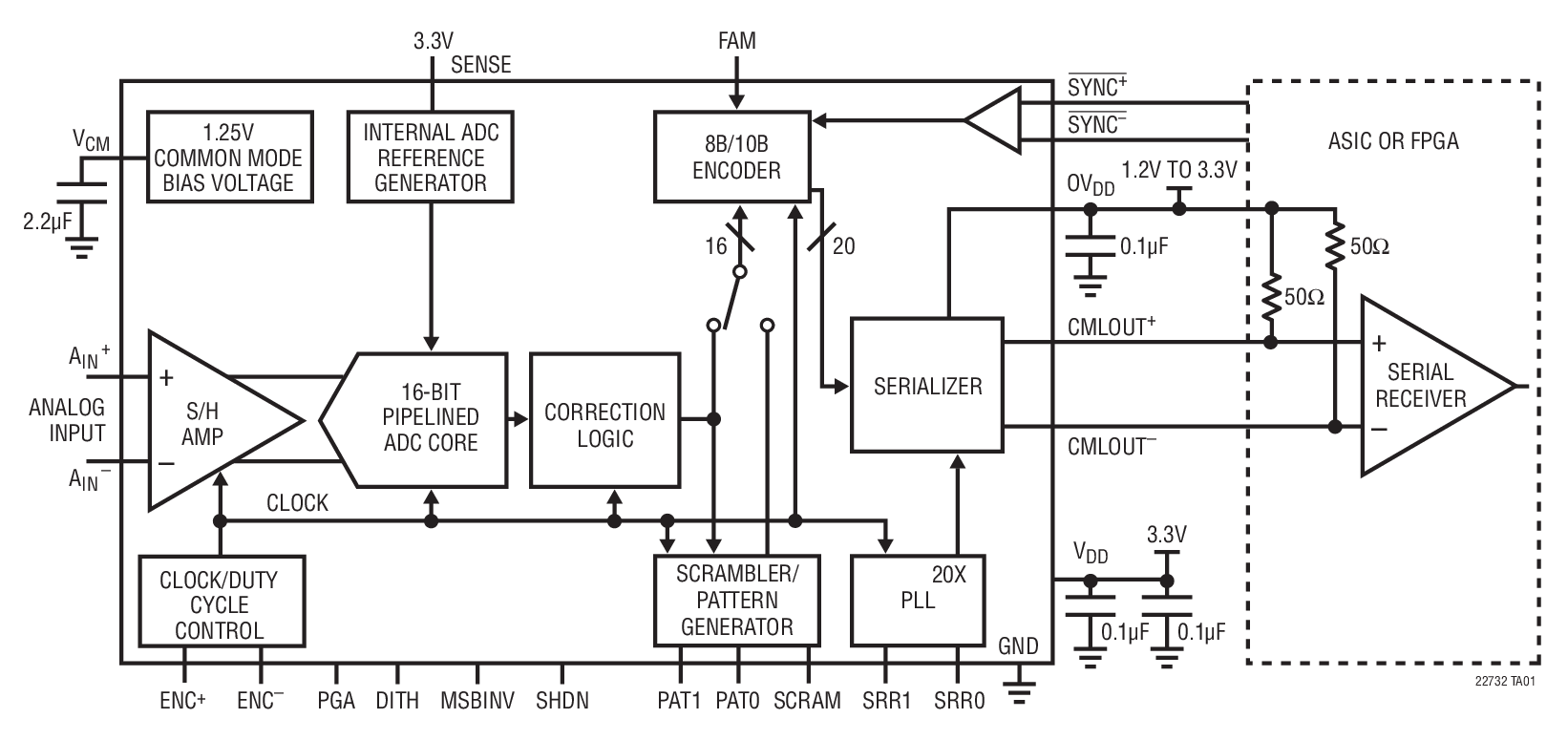

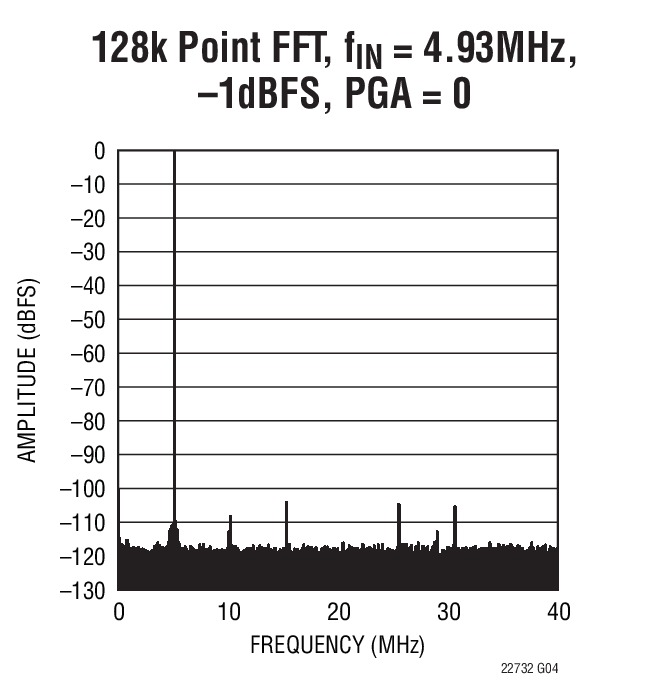

LTC2272 - 典型应用图例：

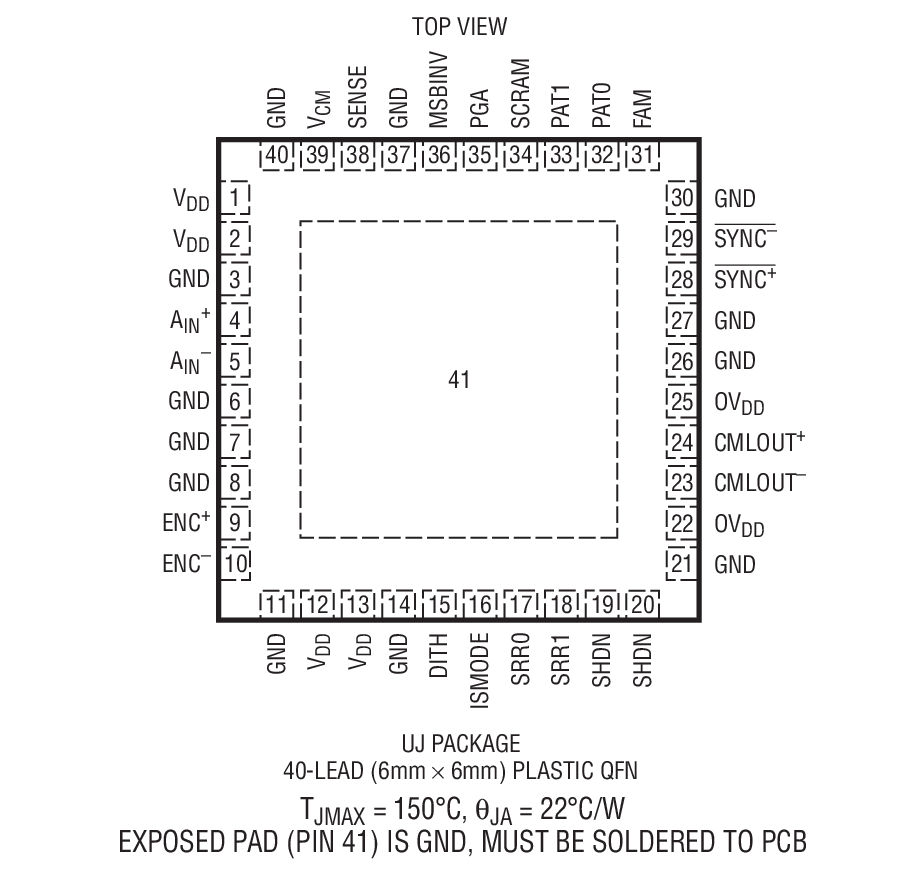

LTC2272 - 封装图解：

LTC2272 - LTC2272是16 位、65Msps 串行输出 ADC

LTC2272是Linear公司的一款高速 ADC产品，LTC2272是16 位、65Msps 串行输出 ADC，本站介绍了LTC2272的封装应用图解、特点和优点、功能等，并给出了与LTC2272相关的凌力尔特元器件型号供参考。

LTC2272 - 16 位、65Msps 串行输出 ADC

LTC2272 - 16 位、65Msps 串行输出 ADC - Linear Technology（凌力尔特）

功能描述

LTC2273/LTC2272 是 80Msps/65Msps、16 位 A/D 转换器，具有一个高速串行接口。它们专为对具有一个 700MHz 输入带宽的高频、宽动态范围信号进行数字化处理而设计。该 ADC 的输入范围可以采用 PGA 前端进行优化。根据用于数据转换器的 JEDEC 串行接口规范 (JESD204) 对输出数据进行串行化处理。

LTC2273/LTC2272 非常适合于那些希望把敏感的模拟电路与噪声数字逻辑电路隔离开来的苛刻应用。其 AC 性能包括 77.7dB 噪声层和 100dB 无寄生动态范围 (SFDR)。80fs RMS 的超低内部抖动实现了高输入频率的欠采样和卓越的噪声性能。最大 DC 规格包括在整个温度范围内的 ±4.5LSB INL 和 ±1LSB DNL (无漏失码)。

可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对编码时钟输入、ENC+ 和ENC— 进行差分或单端驱动。一个时钟占空比稳定器在全速和各种时钟占空比条件下实现了高性能。

特点

高速串行接口 (JESD204)

采样速率：80Msps/65Msps

77.7dBFS 噪声层

100dB SFDR

在 140MHz 频率条件下的 SFDR > 90dB (1.5VP-P 输入范围)

PGA 前端 (2.25VP-P 或 1.5VP-P 输入范围)

700MHz 满功率带宽 S/H (采样及保持)

任选的内部高频颤动

单 3.3V 电源

功耗：1100mW/990mW

时钟占空比稳定器
