LTC2170-14 - 14 位、25Msps 低功率 4 通道 ADC

LTC2170-14 - 14 位、25Msps 低功率 4 通道 ADC - Linear Technology（凌力尔特）

功能描述

LTC2172-14 / LTC2171-14 / LTC2170-14 是 4 通道、同步采样 14 位 A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。这些器件非常适合要求苛刻的通信应用，其 AC 性能包括 73.7dB SNR 和 90dB 无寄生动态范围 (SFDR)。0.15psRMS 的超低抖动实现了 IF 频率的欠采样和卓越的噪声性能。

DC 规格包括整个温度范围内的 ±1LSB INL (典型值)、±0.3LSB DNL (典型值) 和无漏失码。转换噪声很低，仅为 1.2LSBRMS。

数字输出为串行 LVDS，旨在最大限度地减少数据线的数目。每个通道一次输出两个位 ("双线道" 模式) 或一个位 ("单线道" 模式)。LVDS 驱动器具有可任选的内部终端和可调输出电平，以确保干净的信号完整性。

可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC－输入进行差分或单端驱动。一个内部时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。

特点

4 通道同步采样 ADC

73.7dB SNR

90dB SFDR

低功率：311mW / 202mW / 162mW (总值) 78mW / 51mW / 41mW (每通道)

单 1.8V 电源

串行 LVDS 输出：每通道 1 位或 2 位

可选输入范围：1VP-P 至 2VP-P

800MHz 满功率带宽采样及保持

停机和打盹模式

用于配置的串行 SPI 端口

引脚兼容的 14 位和 12 位器件版本

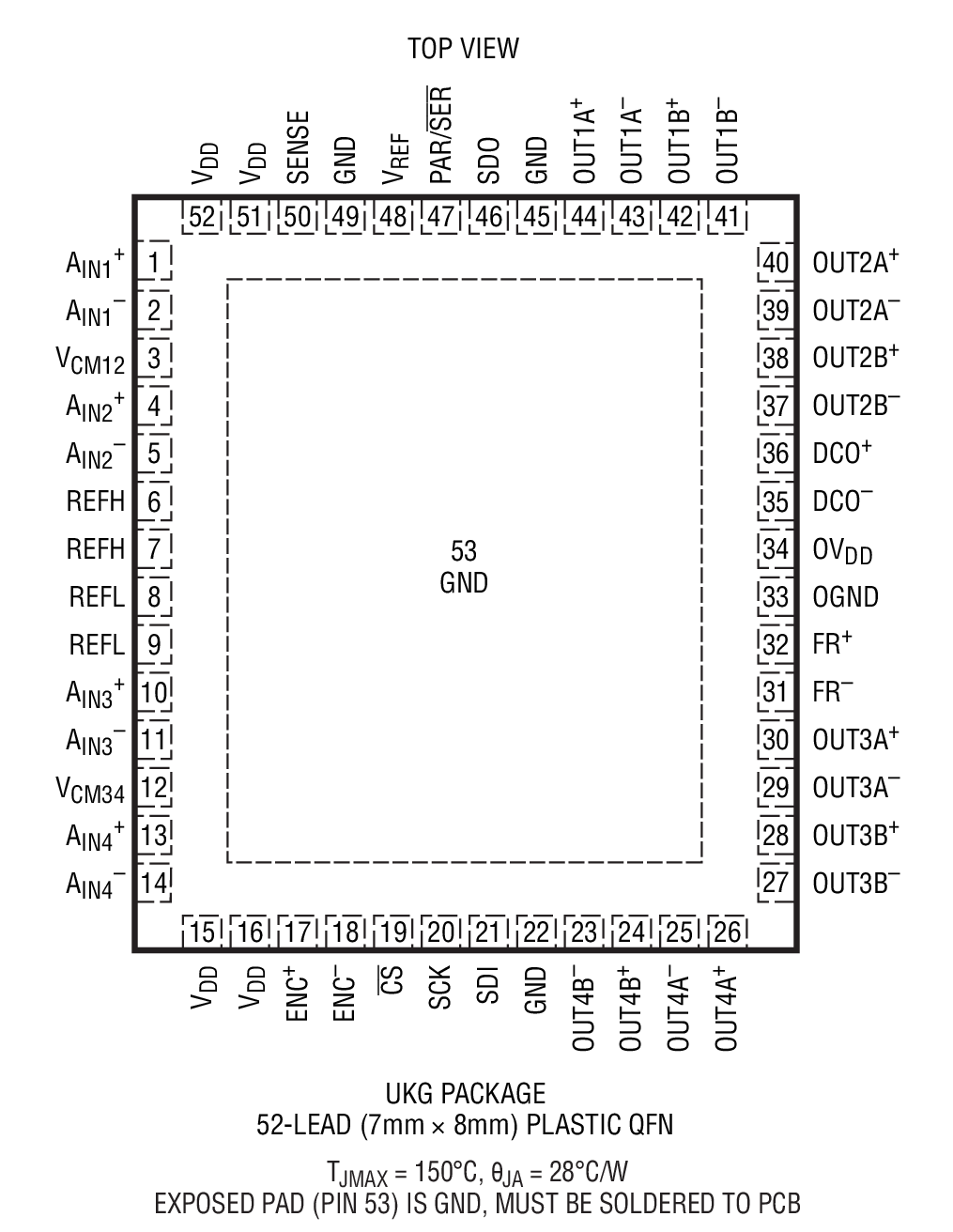

52 引脚 (7mm x 8mm) QFN 封装

应用

通信

蜂窝基站

软件定义无线电

便携式医学成像

多通道数据采集

非破坏性测试

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2170CUKG-14#PBF	7x8 QFN-52	C	$46.61	$32.63
LTC2170CUKG-14#TRPBF	7x8 QFN-52	C		$32.73
LTC2170IUKG-14#PBF	7x8 QFN-52	I	$51.27	$35.89
LTC2170IUKG-14#TRPBF	7x8 QFN-52	I		$35.99
