当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT1999-10
LT1999-10技术文档下载：
LT1999-10技术文档产品手册下载
LT1999-10 - 典型应用图例：

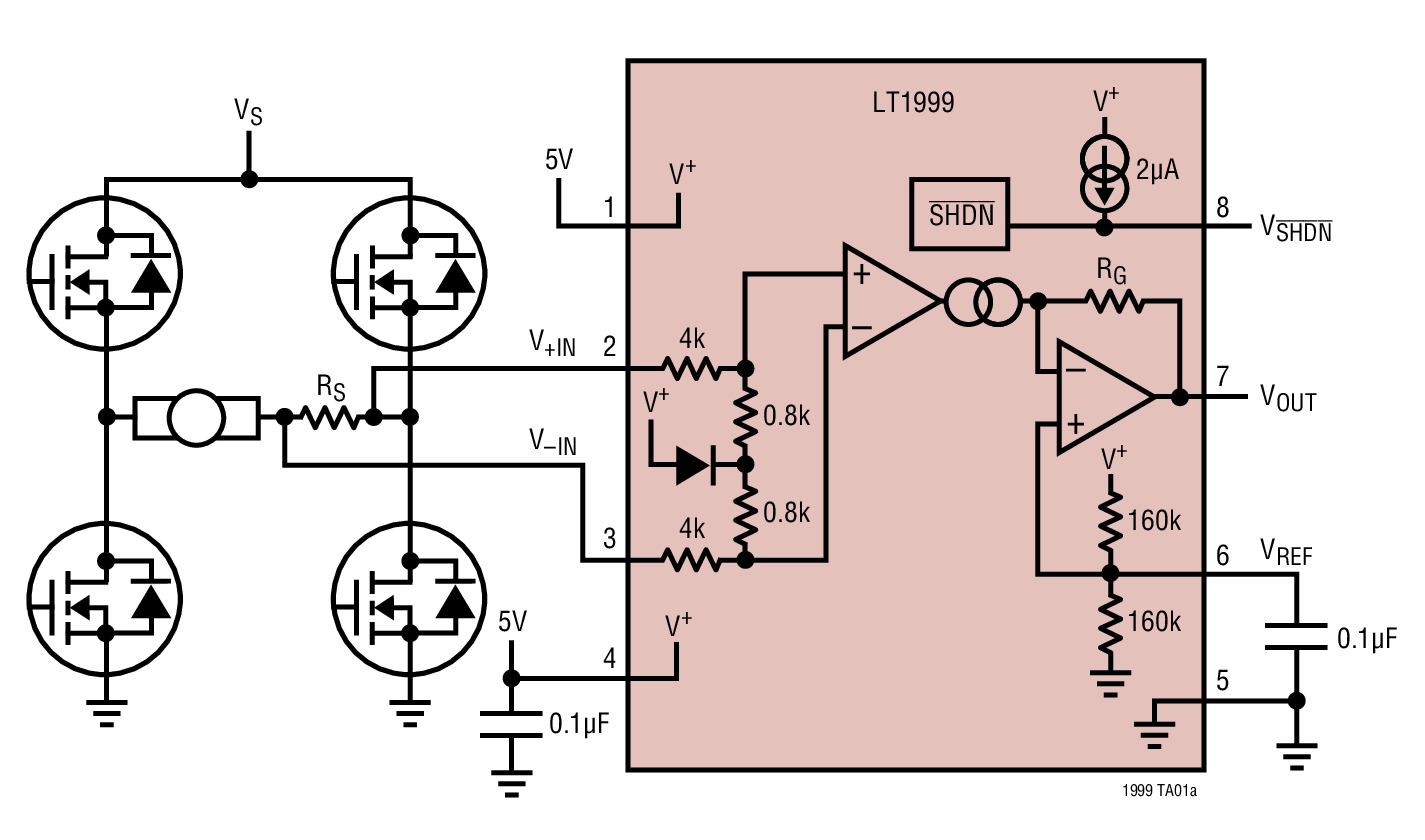

LT1999-10典型应用图例一

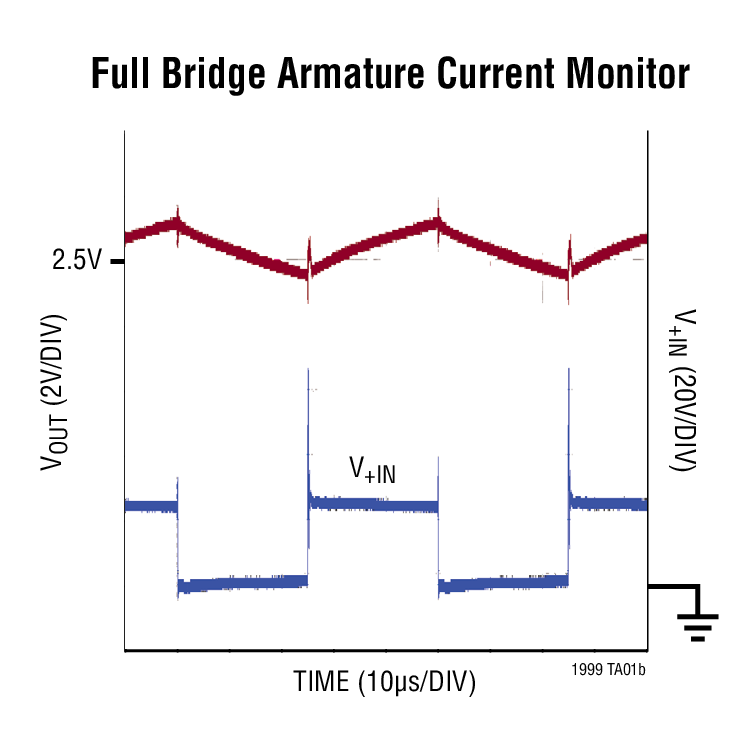

LT1999-10典型应用图例二
LT1999-10 - 封装图解：

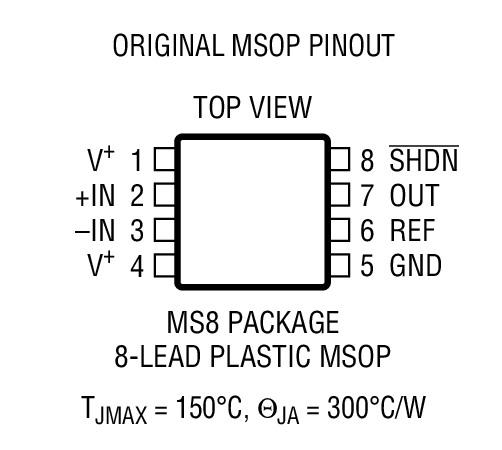

LT1999-10封装图解一

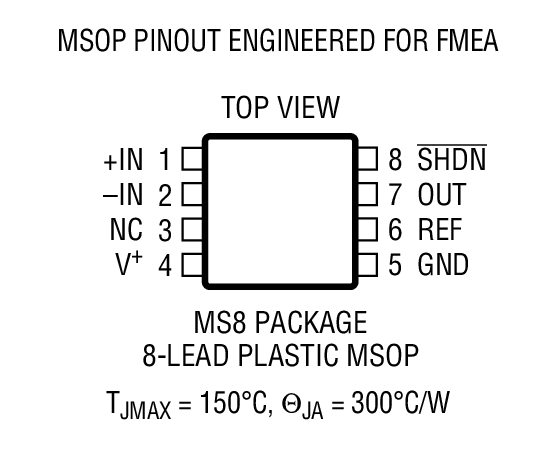

LT1999-10封装图解二
LT1999-10LT1999-10
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT1999-10介绍

LT1999-10 - LT1999-10是高电压、双向电流检测放大器

LT1999-10是LINEAR凌力尔特公司的一款电流检测放大器产品，LT1999-10是LT1999-10是高电压、双向电流检测放大器，本站介绍了LT1999-10的封装应用图解、特点和优点、功能等，并给出了与LT1999-10相关的LINEAR元器件型号供参考。

LT1999-10 - LT1999-10是高电压、双向电流检测放大器 - 电流检测放大器 - 航天和严酷环境 - 凌力尔特

LT1999-10 - 高电压、双向电流检测放大器

LT1999 - 高电压、双向电流检测放大器 - Linear Technology（凌力尔特）

功能描述

LT1999 是一款高速、精准的电流检测放大器，专为在一个宽共模范围内监视双向电流而设计。LT1999 可提供三种增益选项：10V/V、20V/V 和 50V/V。

LT1999 通过一个外部阻性分路器来检测电流，并产生一个输出电压，可指示检测电流的数值和方向。输出电压以位于电源电压与地之间的中间电压为参考电位，或者也可以采用一个外部电压来设定参考电平。LT1999 具有一个 2MHz 带宽和一个 –5V 至 80V 的共模输入范围，因而适合于监视 H 桥电机控制器中的电流、开关电源、螺线管电流、以及电池充电电流 (从满充电至电量耗尽)。

LT1999 采用一个独立的 5V 工作电源，并吸收 1.55mA 电流。该器件提供了一种停机模式以最大限度地降低功耗。

LT1999 可提供 8 引脚 SOP、8 引脚 MSOP (原有引脚) 或专为 FMEA 的 8 引脚选项。

特点
  • 具三种增益选项的缓冲输出： 10V/V、20V/V、50V/V
  • 增益准确度：0.5% (最大值)
  • 输入共模电压范围：–5V 至 80V
  • AC CMRR > 80dB (在 100kHz)
  • 输入失调电压：1.5mV (最大值)
  • –3dB 带宽：2MHz
  • 在整个共模范围内实现了平滑、连续的运作
  • 可承受 4kV HBM 和 1kV CDM
  • 低功率停机模式：<10μA
  • –55°C 至 150°C 工作温度范围
  • 8 引脚 MSOP 封装和 8 引脚 SO (窄体) 封装
  • 专为 FMEA 的 8 引脚 MSOP 引脚选项
    • 应用
  • 高端或低端电流检测
  • H 桥电机控制
  • 螺线管电流检测
  • 高电压数据采集
  • PWM 控制环路
  • 熔丝 / MOSFET 监视
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1999CMS8-10#PBF MS-8 C $2.69 $1.92
    LT1999CMS8-10#TRPBF MS-8 C $2.75 $1.98
    LT1999CMS8-10F#PBF MS-8 C $2.69 $1.92
    LT1999CMS8-10F#TRPBF MS-8 C $1.98
    LT1999CMS8-20#PBF MS-8 C $2.69 $1.93
    LT1999CMS8-20#TRPBF MS-8 C $2.75 $1.98
    LT1999CMS8-20F#PBF MS-8 C $2.69 $1.92
    LT1999CMS8-20F#TRPBF MS-8 C $1.98
    LT1999CMS8-50#PBF MS-8 C $2.69 $1.92
    LT1999CMS8-50#TRPBF MS-8 C $2.75 $1.98
    LT1999CMS8-50F#PBF MS-8 C $2.69 $1.92
    LT1999CMS8-50F#TRPBF MS-8 C $1.98
    LT1999CS8-10#PBF SO-8 C $2.69 $1.92
    LT1999CS8-10#TRPBF SO-8 C $2.75 $1.98
    LT1999CS8-20#PBF SO-8 C $2.69 $1.92
    LT1999CS8-20#TRPBF SO-8 C $2.75 $1.98
    LT1999CS8-50#PBF SO-8 C $2.69 $1.92
    LT1999CS8-50#TRPBF SO-8 C $2.75 $1.98
    LT1999HMS8-10#PBF MS-8 H $3.52 $2.51
    LT1999HMS8-10#TRPBF MS-8 H $3.58 $2.57
    LT1999HMS8-10F#PBF MS-8 H $3.52 $2.51
    LT1999HMS8-10F#TRPBF MS-8 H $2.57
    LT1999HMS8-20#PBF MS-8 H $3.52 $2.51
    LT1999HMS8-20#TRPBF MS-8 H $3.58 $2.57
    LT1999HMS8-20F#PBF MS-8 H $3.52 $2.51
    LT1999HMS8-20F#TRPBF MS-8 H $2.57
    LT1999HMS8-50#PBF MS-8 H $3.52 $2.51
    LT1999HMS8-50#TRPBF MS-8 H $3.58 $2.57
    LT1999HMS8-50F#PBF MS-8 H $3.52 $2.51
    LT1999HMS8-50F#TRPBF MS-8 H $2.57
    LT1999HS8-10#PBF SO-8 H $3.52 $2.51
    LT1999HS8-10#TRPBF SO-8 H $3.58 $2.57
    LT1999HS8-20#PBF SO-8 H $3.52 $2.51
    LT1999HS8-20#TRPBF SO-8 H $3.58 $2.57
    LT1999HS8-50#PBF SO-8 H $3.52 $2.51
    LT1999HS8-50#TRPBF SO-8 H $3.58 $2.57
    LT1999IMS8-10#PBF MS-8 I $3.02 $2.15
    LT1999IMS8-10#TRPBF MS-8 I $3.08 $2.21
    LT1999IMS8-10F#PBF MS-8 I $3.02 $2.15
    LT1999IMS8-10F#TRPBF MS-8 I $2.21
    LT1999IMS8-20#PBF MS-8 I $3.02 $2.15
    LT1999IMS8-20#TRPBF MS-8 I $3.08 $2.21
    LT1999IMS8-20F#PBF MS-8 I $3.02 $2.15
    LT1999IMS8-20F#TRPBF MS-8 I $2.21
    LT1999IMS8-50#PBF MS-8 I $3.02 $2.15
    LT1999IMS8-50#TRPBF MS-8 I $3.08 $2.21
    LT1999IMS8-50F#PBF MS-8 I $3.02 $2.15
    LT1999IMS8-50F#TRPBF MS-8 I $2.21
    LT1999IS8-10#PBF SO-8 I $3.02 $2.15
    LT1999IS8-10#TRPBF SO-8 I $3.08 $2.21
    LT1999IS8-20#PBF SO-8 I $3.02 $2.15
    LT1999IS8-20#TRPBF SO-8 I $3.08 $2.21
    LT1999IS8-50#PBF SO-8 I $3.02 $2.15
    LT1999IS8-50#TRPBF SO-8 I $3.08 $2.21
    LT1999MPMS8-10#PBF MS-8 MP $6.83 $4.88
    LT1999MPMS8-10#TRPBF MS-8 MP $6.89 $4.94
    LT1999MPMS8-10F#PBF MS-8 MP $6.83 $4.88
    LT1999MPMS8-10F#TRPBF MS-8 MP $4.94
    LT1999MPMS8-20#PBF MS-8 MP $6.83 $4.88
    LT1999MPMS8-20#TRPBF MS-8 MP $6.89 $4.94
    LT1999MPMS8-20F#PBF MS-8 MP $6.83 $4.88
    LT1999MPMS8-20F#TRPBF MS-8 MP $4.94
    LT1999MPMS8-50#PBF MS-8 MP $6.83 $4.88
    LT1999MPMS8-50#TRPBF MS-8 MP $6.89 $4.94
    LT1999MPMS8-50F#PBF MS-8 MP $6.83 $4.88
    LT1999MPMS8-50F#TRPBF MS-8 MP $4.94
    LT1999MPS8-10#PBF SO-8 MP $6.83 $4.88
    LT1999MPS8-10#TRPBF SO-8 MP $6.89 $4.94
    LT1999MPS8-20#PBF SO-8 MP $6.83 $4.88
    LT1999MPS8-20#TRPBF SO-8 MP $6.89 $4.94
    LT1999MPS8-50#PBF SO-8 MP $6.83 $4.88
    LT1999MPS8-50#TRPBF SO-8 MP $6.89 $4.94
