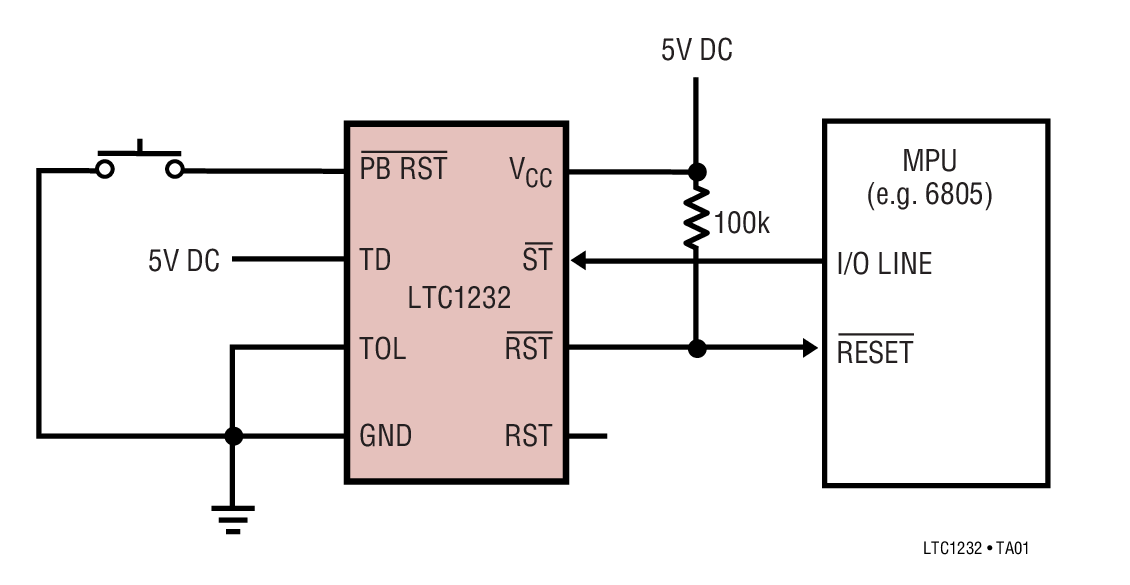

LTC1232典型应用图例一

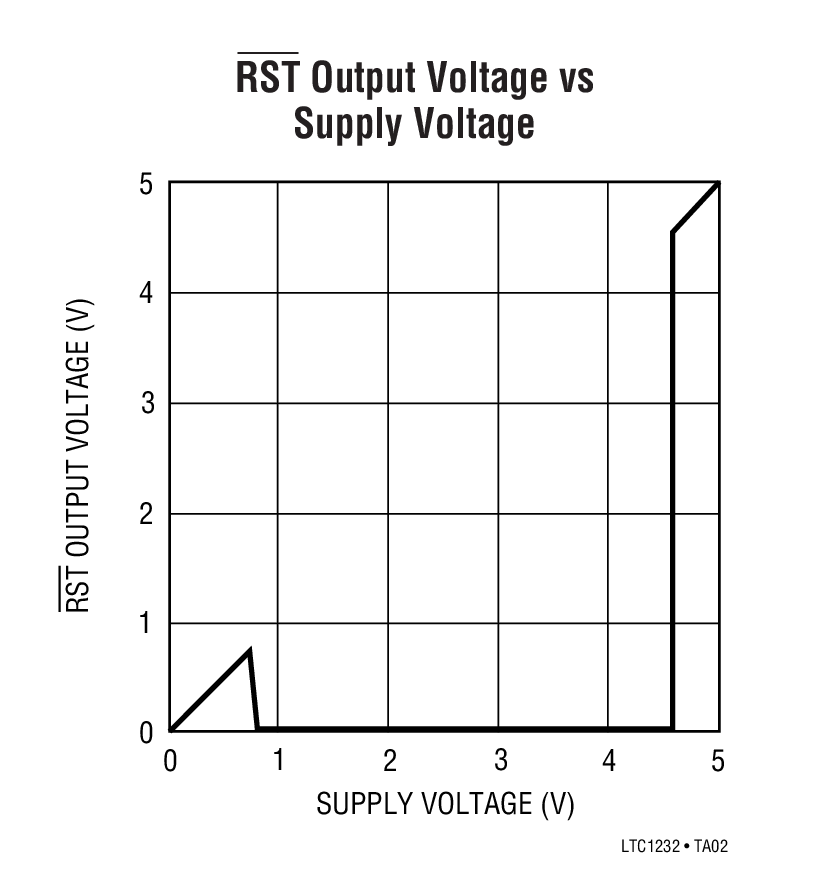

LTC1232典型应用图例二
LTC1232封装图解

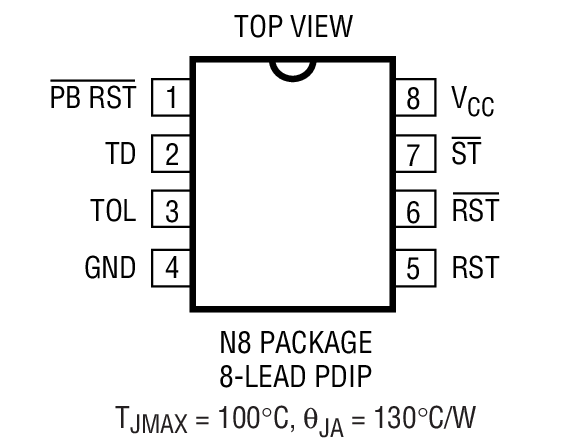

LTC1232封装图解一

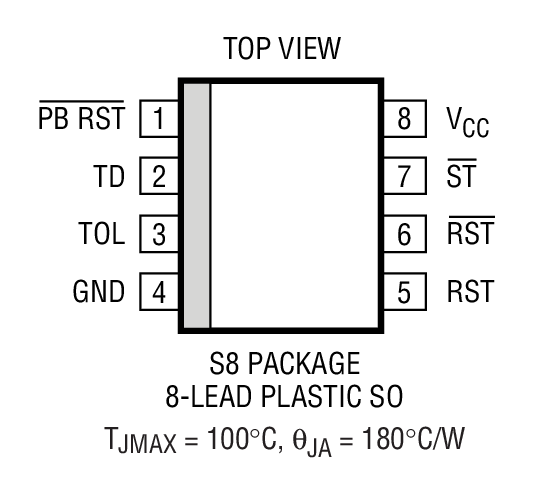

LTC1232封装图解二
LTC1232是微处理器监控电路

LTC1232 - 微处理器监控电路

LTC1232 - 微处理器监控电路 - Linear Technology(凌力尔特)

功能描述

LTC1232 提供了用于微处理器系统的电源监视、看门狗定时和外部复位功能。一个精准的内部电压基准和比较器电路负责监视电源线路。当出现超出容限范围的情况时,复位输出将被强制为运行状态。RST 输出将保证处于逻辑低电平,即使 VCC 低至 1V 也不例外。

LTC1232 具有一个内部看门狗定时器,当 Strobe 输入在一个预设超时周期之前未被强制为低电平时,该定时器将强制复位输出至运行状态。可通过设置使看门狗定时功能电路按照一个典型值为 150ms、600ms 或 1.2s 的超时周期来运作。

LTC1232 执行按钮复位控制。LTC1232 对按钮输入进行防反跳处理并保证一个最小值为 250ms 的有源复位脉冲宽度。

特点
  • 保证复位确定在 VCC = 1V
  • 8 引脚 SO 塑料封装
  • 2.0mA 最大电源电流
  • 4.62V / 4.37V 精准电压监视器
  • 电源运行正常 / 复位延时:600ms
  • 最少的外部元件数目
  • DS1232 的卓越升级产品
  • 应用
  • 关键的微处理器电源监视
  • 智能仪器
  • 计算机和控制器
  • 汽车系统
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1232CN8 N-8 C $2.15 $1.75
    LTC1232CN8#PBF N-8 C $2.15 $1.75
    LTC1232CS8 SO-8 C $2.40 $1.90
    LTC1232CS8#PBF SO-8 C $2.40 $1.90
    LTC1232CS8#TR SO-8 C $1.96
    LTC1232CS8#TRPBF SO-8 C $1.96
    LTC1232IS8 SO-8 I $2.80 $2.30
    LTC1232IS8#PBF SO-8 I $2.80 $2.30
    LTC1232IS8#TR SO-8 I $2.36
    LTC1232IS8#TRPBF SO-8 I $2.36
