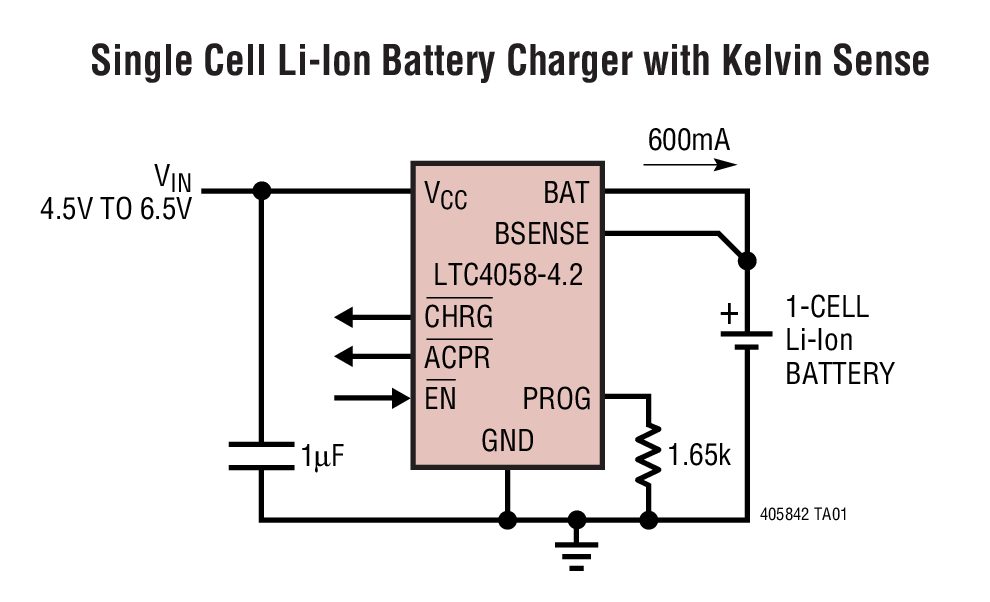

LTC4058-4.2典型应用图例一

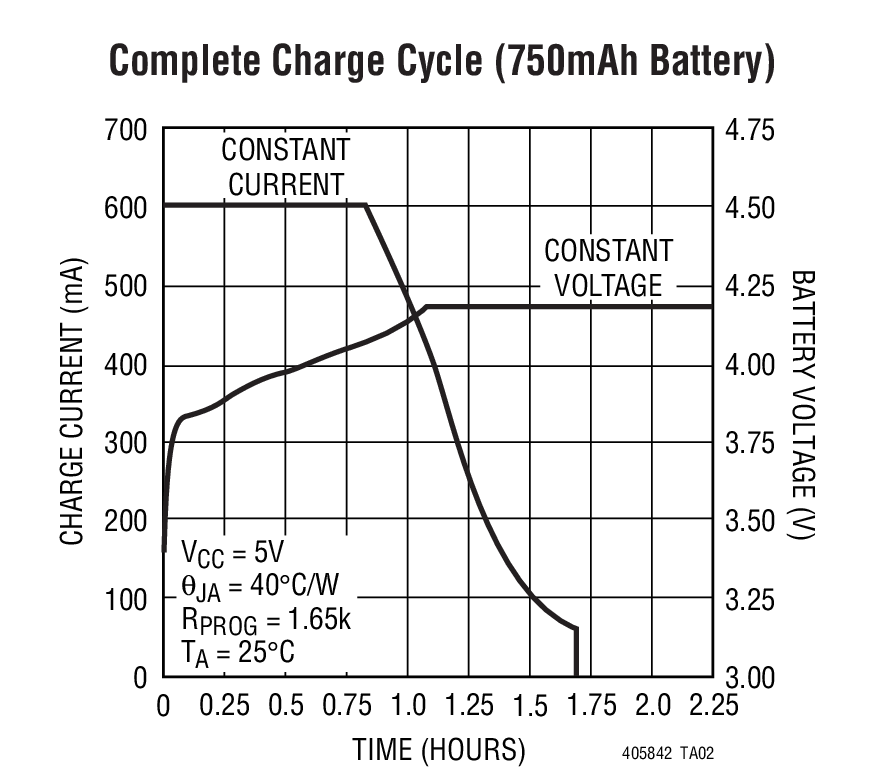

LTC4058-4.2典型应用图例二
LTC4058-4.2 - 封装图解：
LTC4058-4.2封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC4058-4.2介绍

LTC4058-4.2 - LTC4058-4.2是采用 DFN 封装并具热调节功能的独立线性锂离子电池充电器

LTC4058-4.2是LINEAR凌力尔特公司的一款线性充电器产品，LTC4058-4.2是LTC4058-4.2是采用 DFN 封装并具热调节功能的独立线性锂离子电池充电器，本站介绍了LTC4058-4.2的封装应用图解、特点和优点、功能等，并给出了与LTC4058-4.2相关的LINEAR元器件型号供参考。

LTC4058-4.2 - LTC4058-4.2是采用 DFN 封装并具热调节功能的独立线性锂离子电池充电器 - 线性充电器 - 电源管理 - 凌力尔特

LTC4058-4.2 - 采用 DFN 封装并具热调节功能的独立线性锂离子电池充电器

LTC4058-4.2 - 采用 DFN 封装并具热调节功能的独立线性锂离子电池充电器 - Linear Technology（凌力尔特）

功能描述

LTC4058 是一款完整恒定电流/恒定电压的单节锂离子电池线性充电器。其 DFN 封装以及很少的外部组件数目使得LTC4058尤其适合于便携式应用。而且，LTC4058 是专为在 USB 电源规范内工作而设计的。

?LTC4058 可对电池端子进行开尔文 (Kelvin) 检测以实现更为精确的浮置电压充电。由于它采用了内部 MOSFET 架构，因而无需外部检测电阻器或外部隔离二极管。热反馈可调节充电电流，以便在大功率工作或高环境温度条件下对芯片温度加以限制。充电电压固定于 4.2V，而充电电流可通过一个电阻器来设置。当充电电流在达到最终浮置电压之后降至设定值的 10% 时，LTC4058 将终止充电周期。

?当输入电压 (交流适配器或 USB 电源) 被拿掉时，LTC4058 自动进入一个低电流状态，并将电池漏电流降至 2μA 以下。LTC4058 的其它功能包括充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。

特点
  • 准确度达 ±7% 的可设置充电电流高至 950mA
  • 采用 DFN 封装的完整线性充电器
  • 无需 MOSFET、检测电阻器或隔离二极管
  • 热调节功能可在无过热危险的情况下实现充电速率的最大化*
  • 电池开尔文 (Kelvin) 检测改进了充电准确性
  • 直接从 USB 端口进行充电
  • C/10 充电终止
  • ± 1% 准确度的 4.2V 预设充电电压
  • 可用于电池电量测量的充电电流监控器输出*
  • 自动再充电
  • 充电状态输出
  • “AC 存在”输出
  • 2.9V 涓流充电门限 (LTC4058)
  • 没有涓流充电 (LTC4058X)
  • 软启动功能限制了涌入电流
  • 采用扁平 (3mm× 3mm× 0.75mm) DFN 封装
    • 应用
  • 蜂窝电话、PDA、MP3 播放机
  • 蓝牙应用
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4058EDD-4.2 3x3 DFN-8 E $2.41 $1.70
    LTC4058EDD-4.2#PBF 3x3 DFN-8 E $2.41 $1.70
    LTC4058EDD-4.2#TR 3x3 DFN-8 E $1.80
    LTC4058EDD-4.2#TRPBF 3x3 DFN-8 E $1.80
    LTC4058XEDD-4.2 3x3 DFN-8 E $2.41 $1.70
    LTC4058XEDD-4.2#PBF 3x3 DFN-8 E $2.41 $1.70
    LTC4058XEDD-4.2#TR 3x3 DFN-8 E $1.80
    LTC4058XEDD-4.2#TRPBF 3x3 DFN-8 E $1.80
