LTC1069-1技术文档下载:
LTC1069-1技术文档产品手册下载
LTC1069-1 - 典型应用图例:

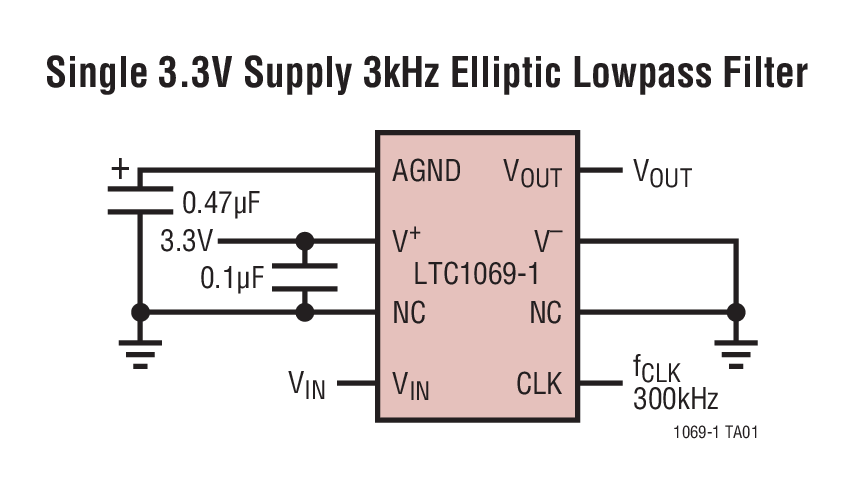

LTC1069-1典型应用图例一

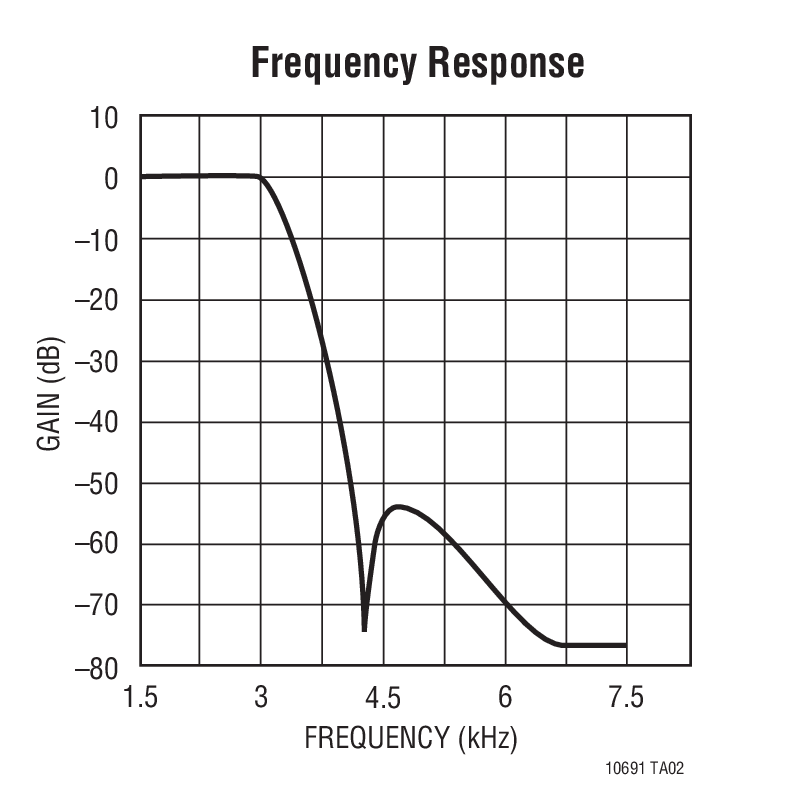

LTC1069-1典型应用图例二
LTC1069-1 - 封装图解:

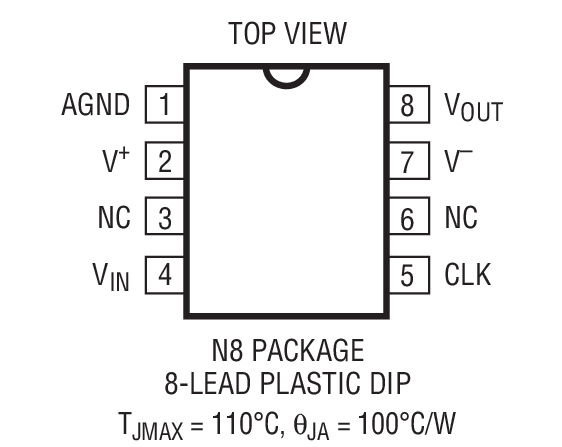

LTC1069-1封装图解一

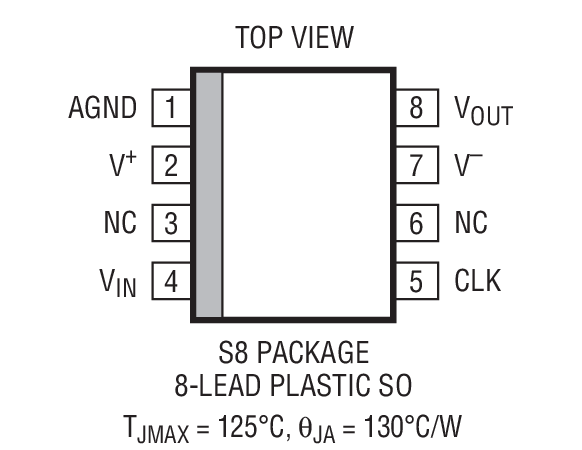

LTC1069-1封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC1069-1介绍
LTC1069-1 - LTC1069-1是低功率、8 阶渐进式椭圆、低通滤波器

LTC1069-1是Linear公司的一款低通滤波器产品,LTC1069-1是低功率、8 阶渐进式椭圆、低通滤波器,本站介绍了LTC1069-1的封装应用图解、特点和优点、功能等,并给出了与LTC1069-1相关的凌力尔特元器件型号供参考。

LTC1069-1 - 低功率、8 阶渐进式椭圆、低通滤波器

LTC1069-1 - 低功率、8 阶渐进式椭圆、低通滤波器 - Linear Technology(凌力尔特)

功能描述

LTC1069-1 是一款单片式 8 阶低通滤波器,可提供时钟可调谐式截止频率和 2.5mA 电源电流 (采用单 5V 电源)。LTC1069-1 一个额外的特点是可采用单 3.3V 工作电源。

LTC1069-1 的截止频率 (fCUTOFF) 等于时钟频率除以 100。fCUTOFF 条件下的增益为 -0.7dB,而典型通带纹波为 ±0.15dB (在高达 0.9 fCUTOFF 的条件下)。LTC1069-1 的阻带衰减具有一个渐进式椭圆响应,在 1.2 fCUTOFF、1.4 fCUTOFF 和 2 fCUTOFF 条件下的衰减分别达到了 20dB、52dB 和 70dB。

当采用 ±5V 电源时,LTC1069-1 的截止频率可被时钟调谐至 12kHz;当采用单 5V 电源时,最大截止频率为 8kHz。

LTC1069-1 的低功率特点并未以牺牲器件的动态范围为代价。当采用 ±5V 电源和一个 0.3VRMS 至 2.5VRMS 输入范围时,“信号”与“噪声 + THD”之比 ≥70dB。LTC1069-1 的宽带噪声为 110μVRMS。可以获得其他的滤波器响应和较低的功率或较高的速度。详情请与凌力尔特联系。

LTC1069-1 采用 8 引脚 PDIP 和 8 引脚 SO 封装。

特点
  • 采用 SO-8 封装的 8 阶椭圆滤波器
  • 采用单 3.3V 至 ±5V 工作电源
  • -20dB 衰减 (在 1.2fCUTOFF)
  • -52dB 衰减 (在 1.4fCUTOFF)
  • -70dB 衰减 (在 2fCUTOFF)
  • 宽动态范围
  • 110μVRMS 宽带噪声
  • 3.8mA 电源电流 (采用 ±5V 电源)
  • 2.5mA 电源电流 (采用单 5V 电源)
  • 2mA 电源电流 (采用单 3.3V 电源)
  • 应用
  • 电信滤波器
  • 抗混叠滤波器
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1069-1CN8 N-8 C $5.20 $4.70
    LTC1069-1CN8#PBF N-8 C $5.20 $4.70
    LTC1069-1CS8 SO-8 C $5.35 $4.80
    LTC1069-1CS8#PBF SO-8 C $5.35 $4.80
    LTC1069-1CS8#TR SO-8 C $4.86
    LTC1069-1CS8#TRPBF SO-8 C $4.86
    LTC1069-1IN8 N-8 I $5.70 $5.15
    LTC1069-1IN8#PBF N-8 I $5.70 $5.15
    LTC1069-1IS8 SO-8 I $5.85 $5.25
    LTC1069-1IS8#PBF SO-8 I $5.85 $5.25
    LTC1069-1IS8#TR SO-8 I $5.31
    LTC1069-1IS8#TRPBF SO-8 I $5.31
