LTC1069-6技术文档下载：
LTC1069-6技术文档产品手册下载
LTC1069-6 - 典型应用图例：

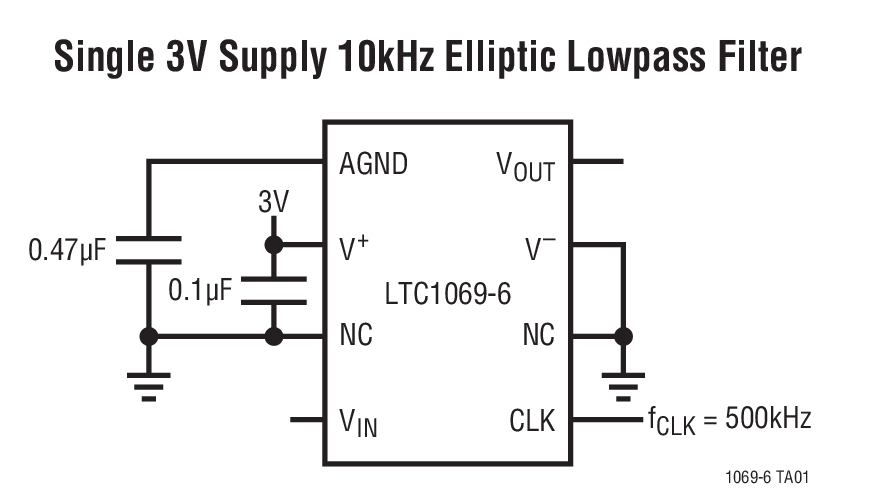

LTC1069-6典型应用图例一

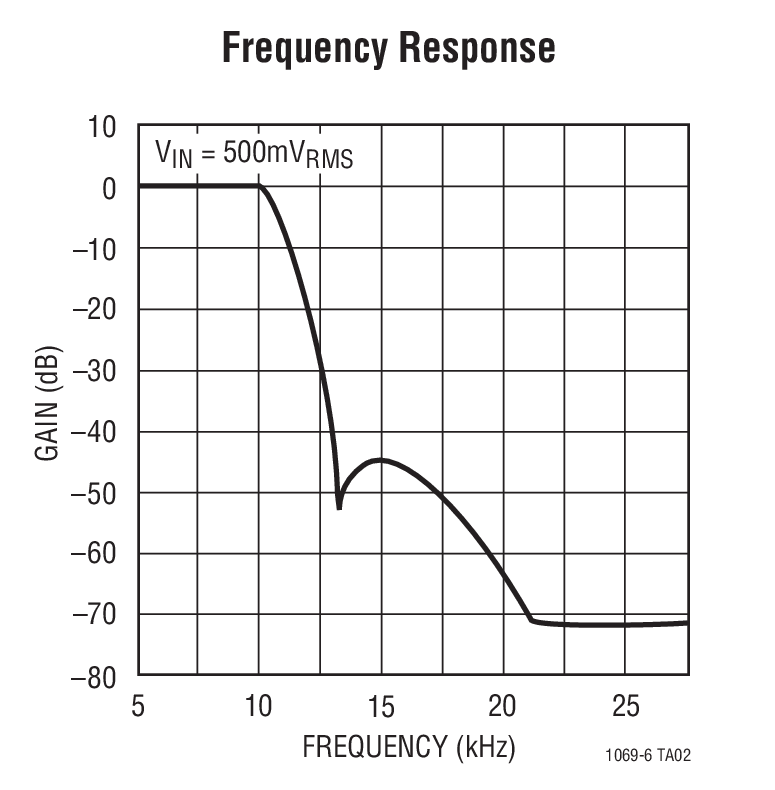

LTC1069-6典型应用图例二
LTC1069-6 - 封装图解：

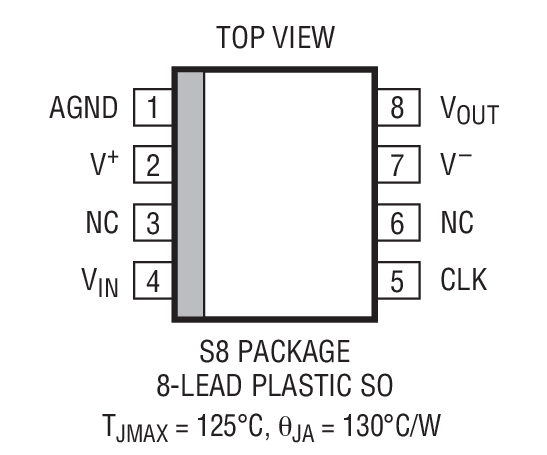

LTC1069-6封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC1069-6介绍

LTC1069-6 - LTC1069-6是单电源、非常低功率、椭圆低通滤波器

LTC1069-6是LINEAR凌力尔特公司的一款低通滤波器产品，LTC1069-6是LTC1069-6是单电源、非常低功率、椭圆低通滤波器，本站介绍了LTC1069-6的封装应用图解、特点和优点、功能等，并给出了与LTC1069-6相关的LINEAR元器件型号供参考。

LTC1069-6 - LTC1069-6是单电源、非常低功率、椭圆低通滤波器 - 低通滤波器 - 信号调理 - 凌力尔特

LTC1069-6 - 单电源、非常低功率、椭圆低通滤波器

LTC1069-6 - 单电源、非常低功率、椭圆低通滤波器 - Linear Technology（凌力尔特）

功能描述

LTC1069-6 是一款单片式、低功率、8 阶低通滤波器，专为单 3V 或单 5V 电源操作而优化。LTC1069-6 的典型电流消耗为 1mA (在单 3V 电源操作条件下) 和 1.2mA (在单 5V 电源操作条件下)。

LTC1069-6 的截止频率是时钟可调谐式的，并且等于时钟频率除以 50。在每个时钟周期中对输入信号进行两次采样，旨在降低发生混叠的风险。

典型通带纹波为 ±0.1dB (在高达 0.9fCUTOFF 的条件下)。fCUTOFF 条件下的增益为 -0.7dB。LTC1069-6 的过渡频带具有渐近式衰减，在 1.3fCUTOFF 和 2.1fCUTOFF 的条件下分别达到了 42dB 和 70dB。最大阻带衰减为 72dB。

当采用单 5V 电源时，LTC1069-6 的截止频率可被时钟调谐至高达 20kHz；而当采用单 3V 电源时，其截止频率可以被时钟调谐至高达 14kHz。

LTC1069-6 的低功率特点并未以牺牲器件的动态范围为代价。当采用单 5V 电源和一个 0.4VRMS 至 1.4VRMS 的输入范围时，“信号”与“噪声 + THD”之比 ≥70dB。LTC1069-6 的宽带噪声为 125μVRMS。

可以获得其他的滤波器响应和较高的速度。详情请与凌力尔特联系。

LTC1069-6 采用 8 引脚 SO 封装。

特点
  • 采用 SO-8 封装的 8 阶椭圆滤波器
  • 单 3V 工作电源：电源电流：1mA (典型值) fCUTOFF：14kHz (最大值)；S/N 比：72dB
  • 单 5V 工作电源：电源电流：1.2mA (典型值) fCUTOFF：20kHz (最大值)；S/N 比：79dB
  • 典型通带纹波：±0.1dB (在高达 0.9 fCUTOFF 的条件下)
  • 42dB 衰减 (在 1.3fCUTOFF)
  • 66dB 衰减 (在 2.0fCUTOFF)
  • 70dB 衰减 (在 2.1fCUTOFF)
  • 宽动态范围，75dB 或更高的 (S/N + THD)，在采用单 5V 工作电源条件下
  • 宽带噪声：120μVRMS
  • 时钟与 fCUTOFF 之比：50:1
  • 内部采样比：100:1
    • 应用
  • 手持式仪器
  • 电信滤波器
  • 抗混叠滤波器
  • 平滑滤波器
  • 音频
  • 多媒体
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1069-6CS8 SO-8 C $6.25 $4.80
    LTC1069-6CS8#PBF SO-8 C $6.25 $4.80
    LTC1069-6CS8#TR SO-8 C $4.86
    LTC1069-6CS8#TRPBF SO-8 C $4.86
    LTC1069-6IS8 SO-8 I $6.85 $5.25
    LTC1069-6IS8#PBF SO-8 I $6.85 $5.25
    LTC1069-6IS8#TR SO-8 I $5.31
    LTC1069-6IS8#TRPBF SO-8 I $5.31
