LTC3882-1 - 具数字电源系统管理功能的双路输出多相降压型 DC/DC 电压模式控制器

LTC3882-1 - 具数字电源系统管理功能的双路输出多相降压型 DC/DC 电压模式控制器 - Linear Technology（凌力尔特）

功能描述

LTC3882-1 是一款双通道、多相 DC/DC 同步降压型开关稳压控制器，具有符合 PMBus 标准的串行接口。该控制器运用了一种恒定频率、前沿调制、电压模式架构，可实现卓越的瞬态响应和输出调节性能。每个 PWM 通道能够采用多种可兼容 3.3V 的功率级来产生 0.5V 至 5.25V 的输出电压，包括电源模块 (power block)、DrMOS 或分立式 FET 驱动器。可让多达 4 个 LTC3882-1 并联运作以执行 2、3、4、6 或 8 相操作。

系统配置和监视得到了 LTpowerPlayTM 软件工具的支持。LTC3882-1 的串行接口可用于回读输入电压、输出电压和电流、温度及故障状态。众多的工作参数可通过数字接口来设定，或者存储于内部 EEPROM 中以供器件上电时使用。开关频率和相位、输出电压和器件地址还可采用外部配置电阻器来设置。

特点

符合 PMBus/I2C 标准的串行接口 —可监视电压、电流、温度和故障 —设置电压、软起动 / 停止、排序、裕度调节、AVP 和 UV / OV / OC限制

3V ≤ VINSNS ≤ 38V，0.5V≤ VOUT ≤ 5.25V

±0.5% 的输出电压准确度

可编程 PWM 频率或外部时钟同步范围：250kHz 至 1.25MHz

准确的多相 (PolyPhase) 均流

具故障记录功能的内部 EEPROM

IC 电源范围：3V 至 13.2V

电阻器或电感器 DCR 电流检测

电源良好输出电压监视

可任选由电阻器来设置关键参数

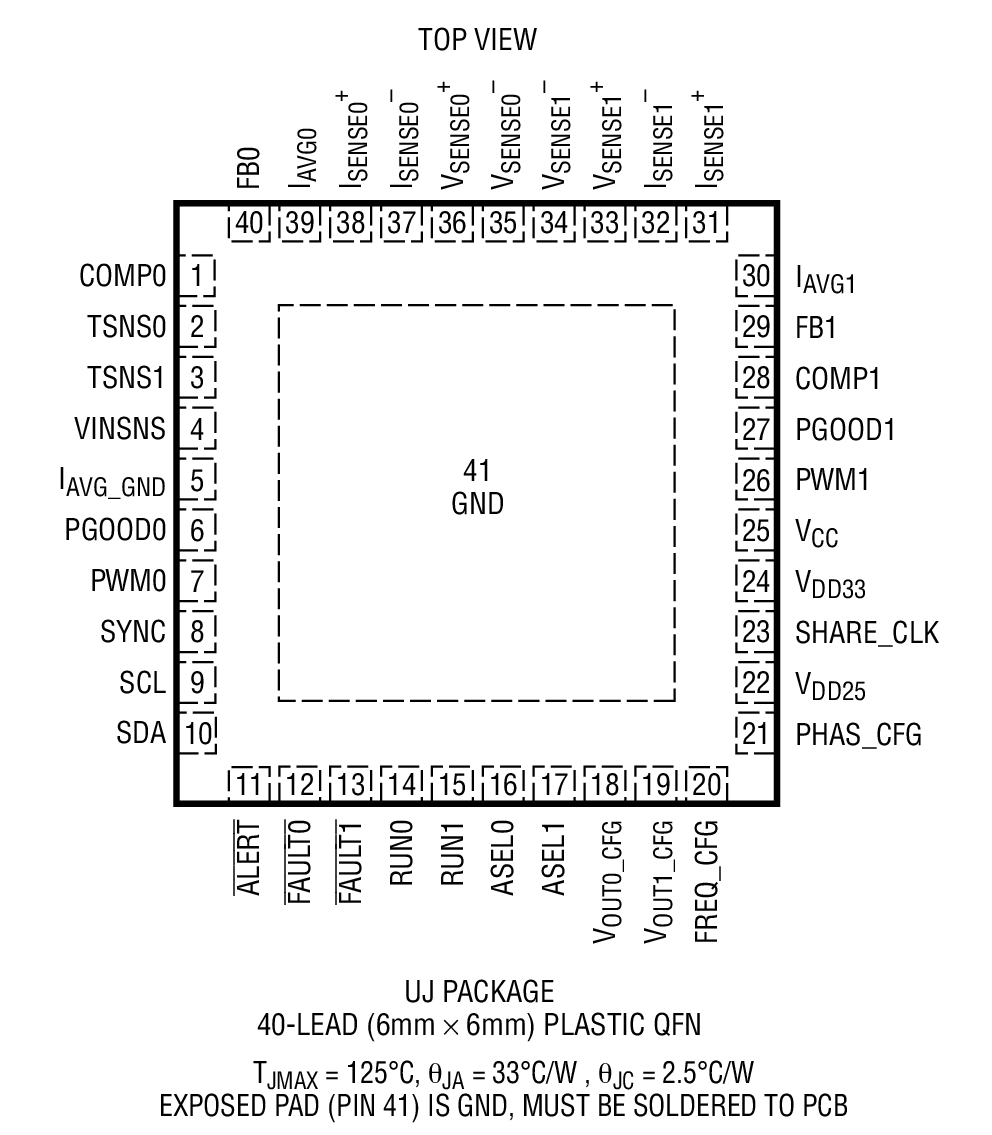

40 引脚 (6mm x 6mm) QFN 封装
