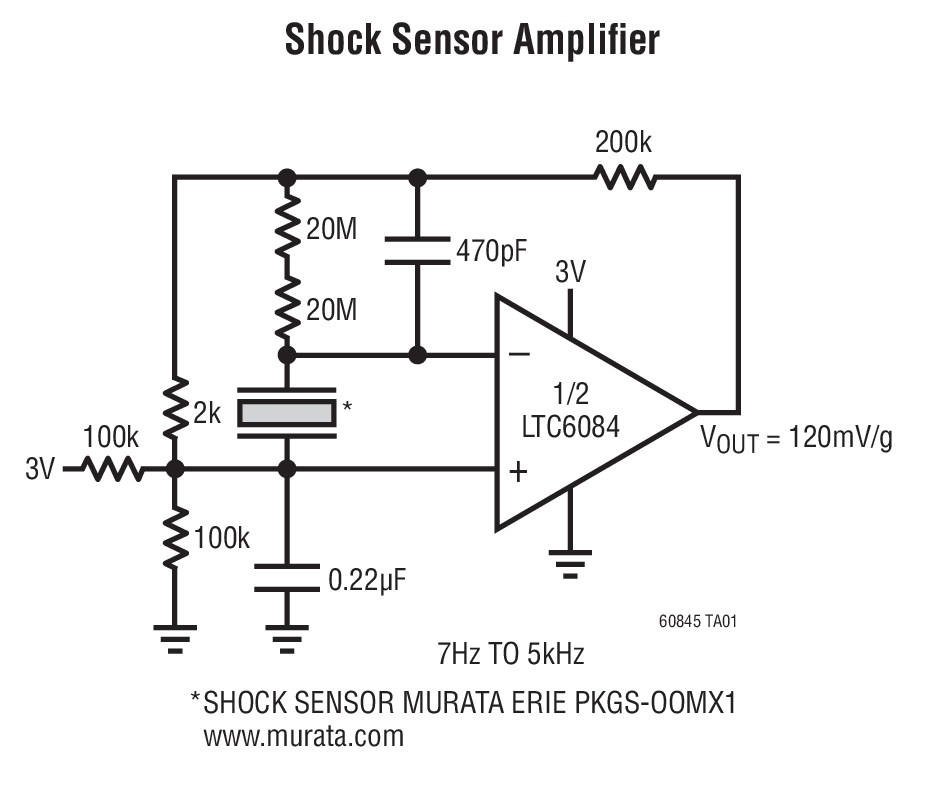

LTC6085典型应用图例一

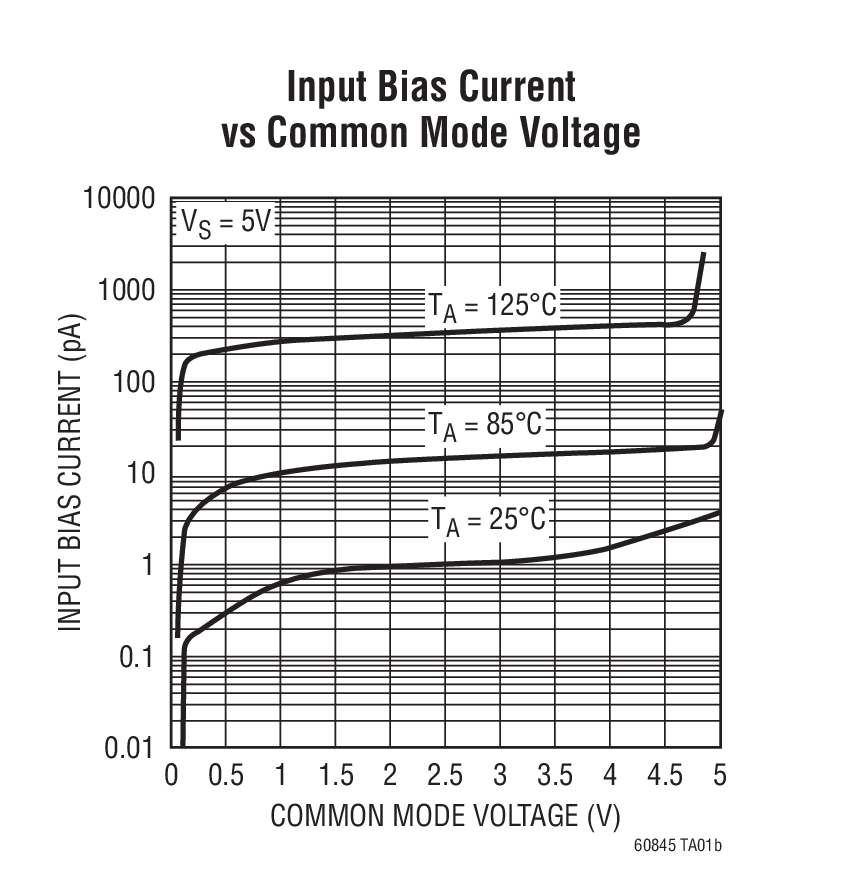

LTC6085典型应用图例二
LTC6085 - 封装图解：

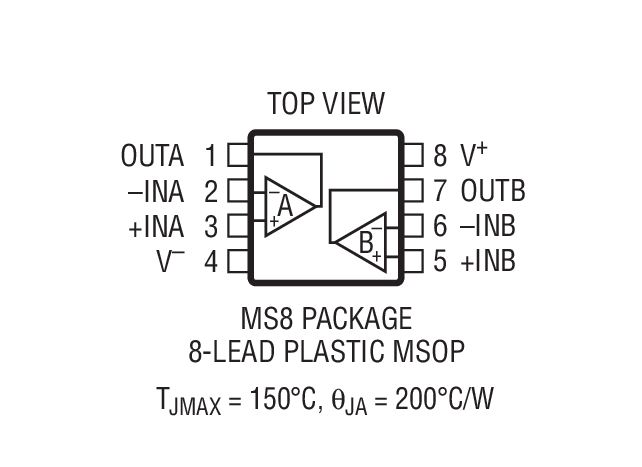

LTC6085封装图解一

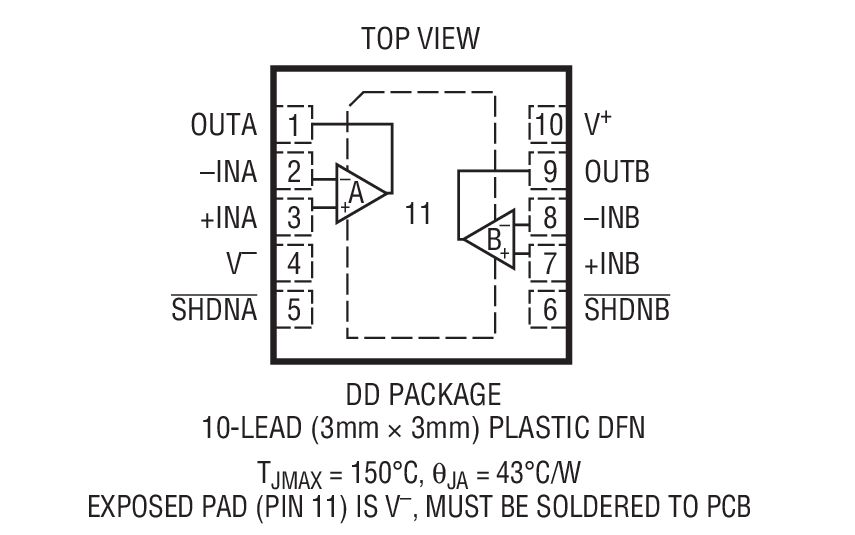

LTC6085封装图解二
LTC6085封装图解三

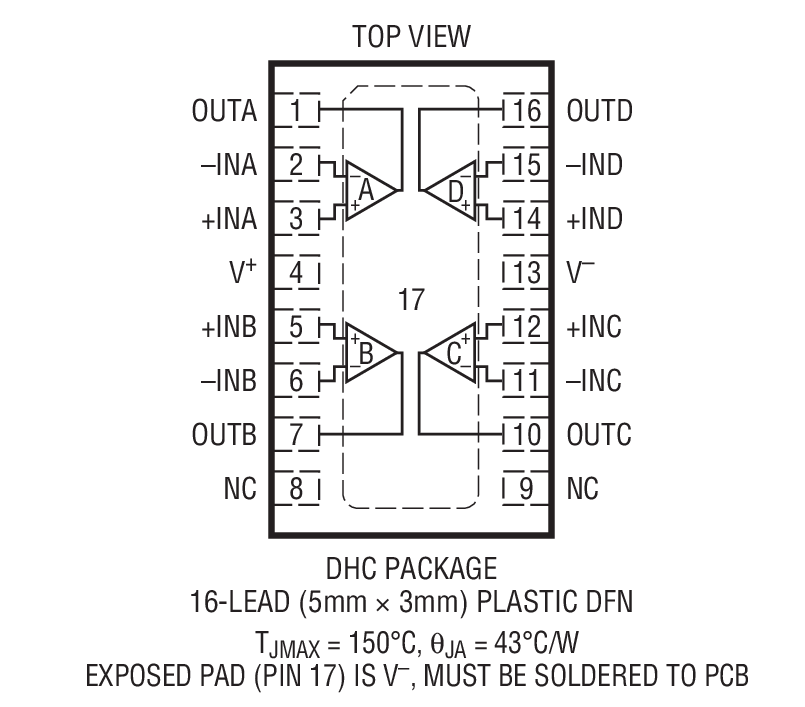

LTC6085封装图解四
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC6085介绍

LTC6085 - LTC6085是四通道、1.5MHz、轨至轨、CMOS 放大器

LTC6085是LINEAR凌力尔特公司的一款精准放大器产品，LTC6085是LTC6085是四通道、1.5MHz、轨至轨、CMOS 放大器，本站介绍了LTC6085的封装应用图解、特点和优点、功能等，并给出了与LTC6085相关的LINEAR元器件型号供参考。

LTC6085 - LTC6085是四通道、1.5MHz、轨至轨、CMOS 放大器 - 精准放大器 - 航天和严酷环境 - 凌力尔特

LTC6085 - 四通道、1.5MHz、轨至轨、CMOS 放大器

LTC6085 - 四通道、1.5MHz、轨至轨、CMOS 放大器 - Linear Technology（凌力尔特）

功能描述

LTC6084/LTC6085 是双通道/四通道、低成本、低失调、轨至轨输入/输出、单位增益稳定的 CMOS 运算放大器，具有1pA的输入偏置电流。

一个 1.5MHz 的增益带宽和 0.5V/μs 的转换速率，再加上宽电源范围和一个 0.75mV的低失调电压，使得 LTC6084/LTC6085 适用于从数据采集到医疗设备和消费类电子产品等等的众多应用，。110μA 的电源电流和停机模式非常适合于那些需要高性能和极低功率的信号处理应用。

LTC6084/LTC6085 具有一个其摆幅在任一电源轨的 5mV 之内的输出级，旨在最大限度地扩展低电源应用中的信号动态范围。输入共模范围包括整个电源电压。这些运算放大器的规格是针对 2.5V 和 5V 电源电压以及 -40℃ 至 125℃ 的温度范围而拟订的。双通道放大器 LTC6084 采用 8 引脚 MSOP 和 10 引脚 DFN 封装。四通道放大器 LTC6085 采用 16 引脚 SSOP 和 DFN 封装。

特点
  • 低失调电压：750μV (最大值)
  • 低失调漂移：5μV/℃ (最大值)
  • 低输入偏置电流： 1pA (25℃ 时的典型值) 40pA (≤ 85℃)
  • 轨至轨输入和输出
  • 2.5V 至 5.5V 工作电压范围
  • 增益带宽乘积：1.5MHz
  • CMRR：70dB (最小值)
  • PSRR：94dB (最小值)
  • 电源电流：每个放大器为 110μA
  • 停机电流：每个放大器为 1.1μA
  • 采用 8 引脚 MSOP 和 10 引脚 DFN 封装 (LTC6084) 以及 16 引脚 SSOP 和 DFN 封装 (LTC6085)
    • 应用
  • 便携式测试设备
  • 医疗设备
  • 消费类电子产品
  • 数据采集
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6085CDHC 5x3 DFN-16 C $2.04 $1.40
    LTC6085CDHC#PBF 5x3 DFN-16 C $2.04 $1.40
    LTC6085CDHC#TR 5x3 DFN-16 C $1.46
    LTC6085CDHC#TRPBF 5x3 DFN-16 C $1.46
    LTC6085CGN SSOP-16 C $2.04 $1.40
    LTC6085CGN#PBF SSOP-16 C $2.04 $1.40
    LTC6085CGN#TR SSOP-16 C $1.46
    LTC6085CGN#TRPBF SSOP-16 C $1.46
    LTC6085HDHC 5x3 DFN-16 H $2.46 $1.69
    LTC6085HDHC#PBF 5x3 DFN-16 H $2.46 $1.69
    LTC6085HDHC#TR 5x3 DFN-16 H $1.75
    LTC6085HDHC#TRPBF 5x3 DFN-16 H $1.75
    LTC6085HGN SSOP-16 H $2.46 $1.69
    LTC6085HGN#PBF SSOP-16 H $2.46 $1.69
    LTC6085HGN#TR SSOP-16 H $1.75
    LTC6085HGN#TRPBF SSOP-16 H $1.75
