LTC2057HV技术文档下载:
LTC2057HV技术文档产品手册下载
LTC2057HV - 典型应用图例:

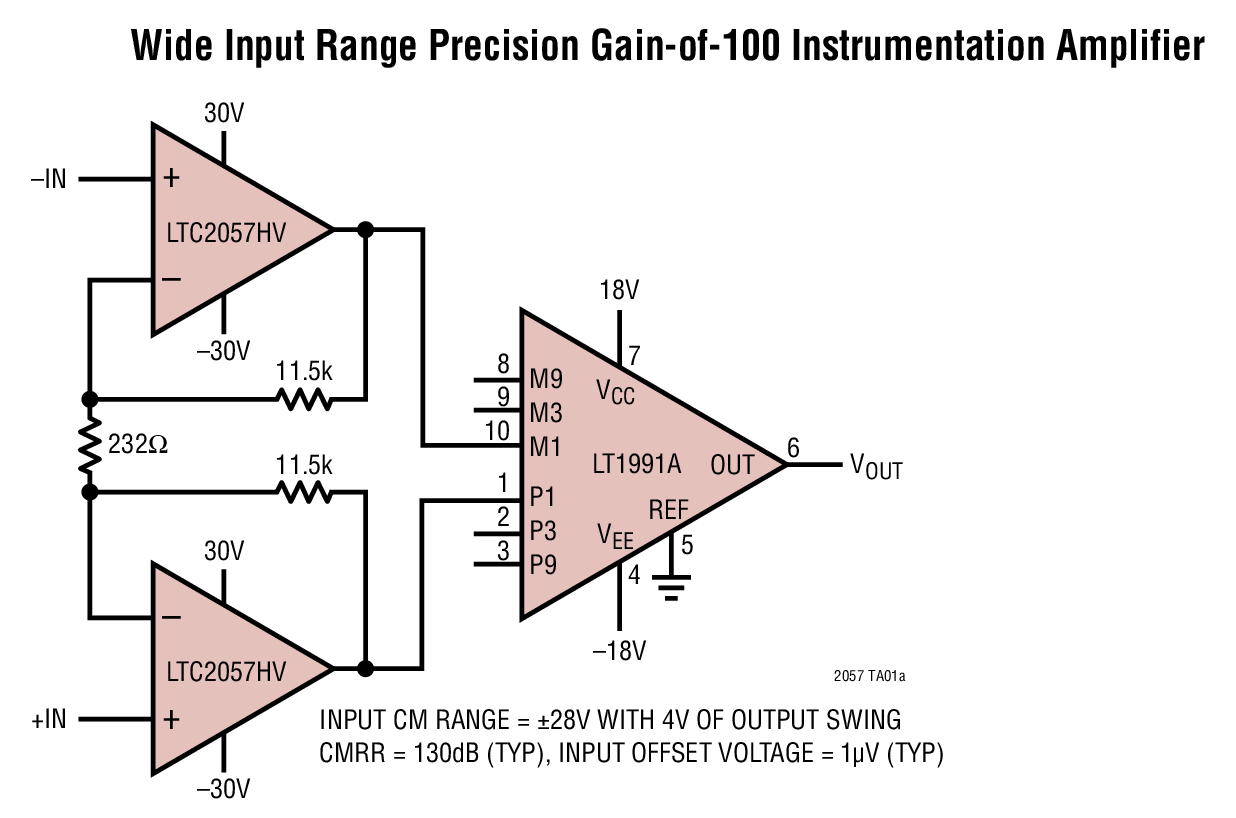

LTC2057HV典型应用图例一

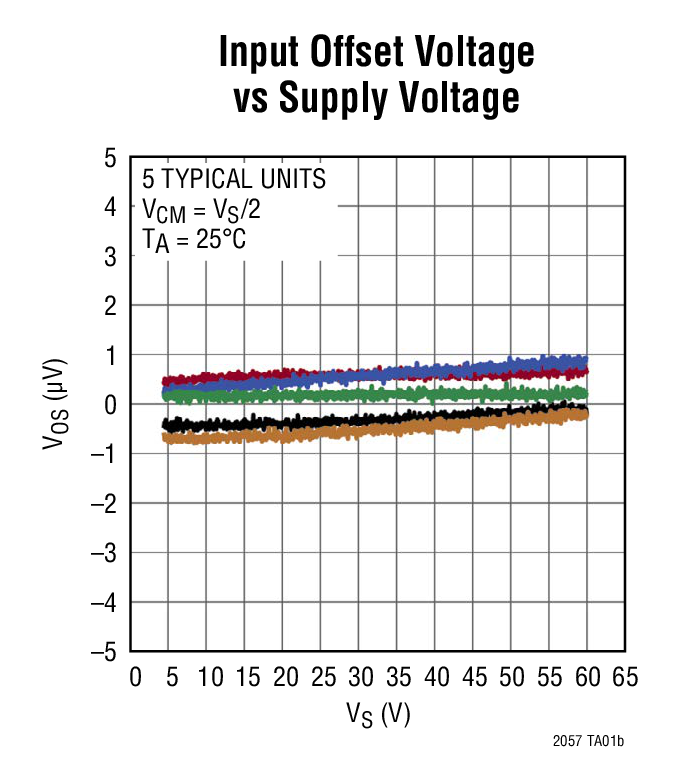

LTC2057HV典型应用图例二
LTC2057HV - 封装图解:

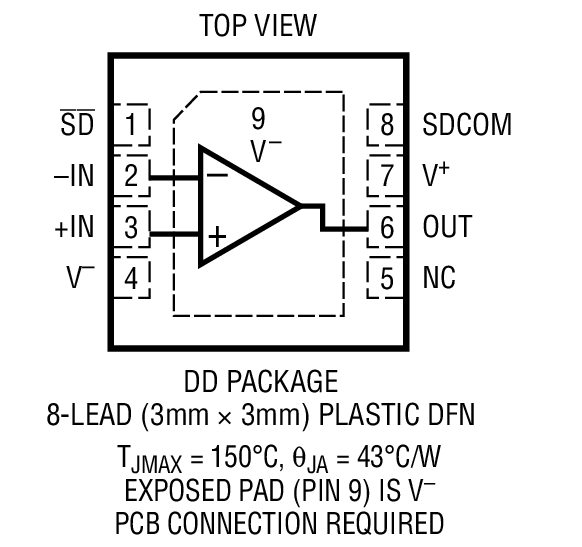

LTC2057HV封装图解一

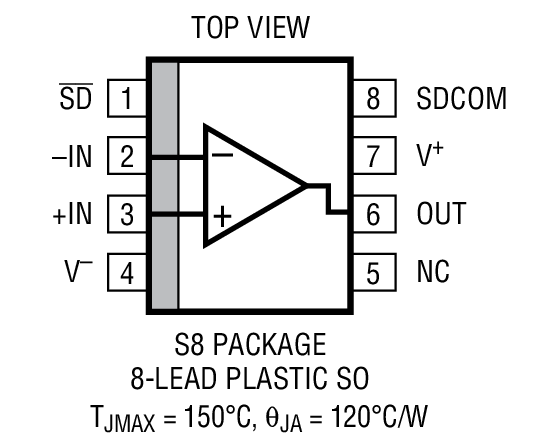

LTC2057HV封装图解二
LTC2057HV封装图解三

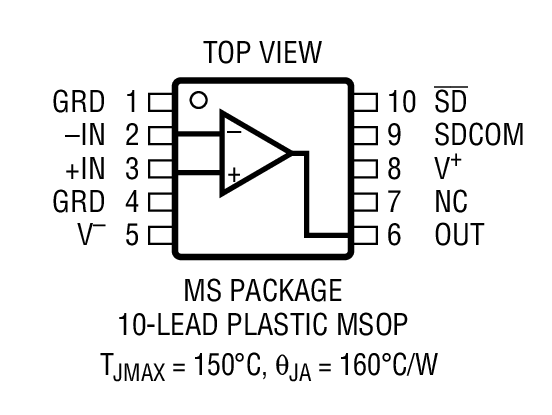

LTC2057HV封装图解四
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC2057HV介绍
LTC2057HV - LTC2057HV是高电压、低噪声、零漂移运算放大器

LTC2057HV是Linear公司的一款零漂移放大器产品,LTC2057HV是高电压、低噪声、零漂移运算放大器,本站介绍了LTC2057HV的封装应用图解、特点和优点、功能等,并给出了与LTC2057HV相关的凌力尔特元器件型号供参考。

LTC2057HV - 高电压、低噪声、零漂移运算放大器

LTC2057 / LTC2057HV - 高电压、低噪声、零漂移运算放大器 - Linear Technology(凌力尔特)

功能描述

LTC2057 是一款高电压、低噪声、零漂移运算放大器,其可在 4.75V 至 36V 或4.75V 至 60V (对于 LTC2057HV) 的宽电源范围内提供精准的 DC 性能。失调电压和 1/f 噪声受到抑制,因而使得该放大器能实现 4μV 的最大失调电压和 200nVP-P (典型值) 的 DC 至 10Hz 输入噪声电压。LTC2057 的自校准电路可实现低失调电压温度漂移 (最大值为 0.015μV/ºC) 和零时间漂移。另外,此放大器还拥有 160dB 的卓越电源抑制比 (PSRR) 和 150dB (典型值) 的共模抑制比 (CMRR)。

LTC2057 提供了轨至轨输出摆幅和一个包括 V– 电源轨的输入共模范围 (V– – 0.1V 至 V+ – 1.5V)。除了低失调和低噪声之外,这款放大器还具有一个 1.5MHz (典型值) 的增益带宽乘积和 0.45V/μs (典型值) 的摆率。

宽的电源范围,再加上低噪声、低失调和卓越的 PSRR 和 CMRR 特性,使得 LTC2057 和 LTC2057HV 非常适合于高动态范围测试、测量和仪表系统。

特点
  • 电源电压范围 4.75V 至 36V (LTC2057) 4.75V 至 60V (LTC2057HV)
  • 失调电压:4μV (最大值)
  • 失调电压漂移:0.015μV/ºC (在 -40°C 至 125°C 温度范围内的最大值)
  • 输入噪声电压 200nVP-P,DC 至 10Hz (典型值) 11nV/√Hz,1kHz (典型值) ?
  • 输入共模范围:V– – 0.1V 至 V+ – 1.5V ?
  • 轨至轨输出
  • 具稳定的单位增益
  • 增益带宽乘积:1.5MHz (典型值) ?
  • 摆率:0.45V/μs (典型值)
  • AVOL:150dB (典型值) ?
  • PSRR:160dB (典型值) ?
  • CMRR:150dB (典型值) ?
  • 停机模式
  • 应用
  • 高分辨率数据采集
  • 基准缓冲
  • 测试和测量
  • 电子衡器
  • 热电偶放大器
  • 应变仪
  • 低压侧电流检测
  • 汽车监视器和控制
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2057HDD#PBF 3x3 DFN-8 H $2.46 $1.77
    LTC2057HDD#TRPBF 3x3 DFN-8 H $1.83
    LTC2057HMS#PBF MS-10 H $2.70 $1.94
    LTC2057HMS#TRPBF MS-10 H $2.00
    LTC2057HMS8#PBF SO-8 H $2.46 $1.77
    LTC2057HMS8#TRPBF SO-8 H $1.83
    LTC2057HS8#PBF SO-8 H $2.46 $1.77
    LTC2057HS8#TRPBF SO-8 H $1.83
    LTC2057HVHDD#PBF 3x3 DFN-8 H $3.50 $2.52
    LTC2057HVHDD#TRPBF 3x3 DFN-8 H $2.58
    LTC2057HVHMS#PBF MS-10 H $3.74 $2.69
    LTC2057HVHMS#TRPBF MS-10 H $2.75
    LTC2057HVHMS8#PBF SO-8 H $3.50 $2.52
    LTC2057HVHMS8#TRPBF SO-8 H $2.58
    LTC2057HVHS8#PBF SO-8 H $3.50 $2.52
    LTC2057HVHS8#TRPBF SO-8 H $2.58
    LTC2057HVIDD#PBF 3x3 DFN-8 I $3.04 $2.19
    LTC2057HVIDD#TRPBF 3x3 DFN-8 I $2.25
    LTC2057HVIMS#PBF MS-10 I $3.25 $2.34
    LTC2057HVIMS#TRPBF MS-10 I $2.40
    LTC2057HVIMS8#PBF SO-8 I $3.04 $2.19
    LTC2057HVIMS8#TRPBF SO-8 I $2.25
    LTC2057HVIS8#PBF SO-8 I $3.04 $2.19
    LTC2057HVIS8#TRPBF SO-8 I $2.25
    LTC2057IDD#PBF 3x3 DFN-8 I $2.14 $1.54
    LTC2057IDD#TRPBF 3x3 DFN-8 I $1.60
    LTC2057IMS#PBF MS-10 I $2.35 $1.69
    LTC2057IMS#TRPBF MS-10 I $1.75
    LTC2057IMS8#PBF SO-8 I $2.14 $1.54
    LTC2057IMS8#TRPBF SO-8 I $1.60
    LTC2057IS8#PBF SO-8 I $2.14 $1.54
    LTC2057IS8#TRPBF SO-8 I $1.60
