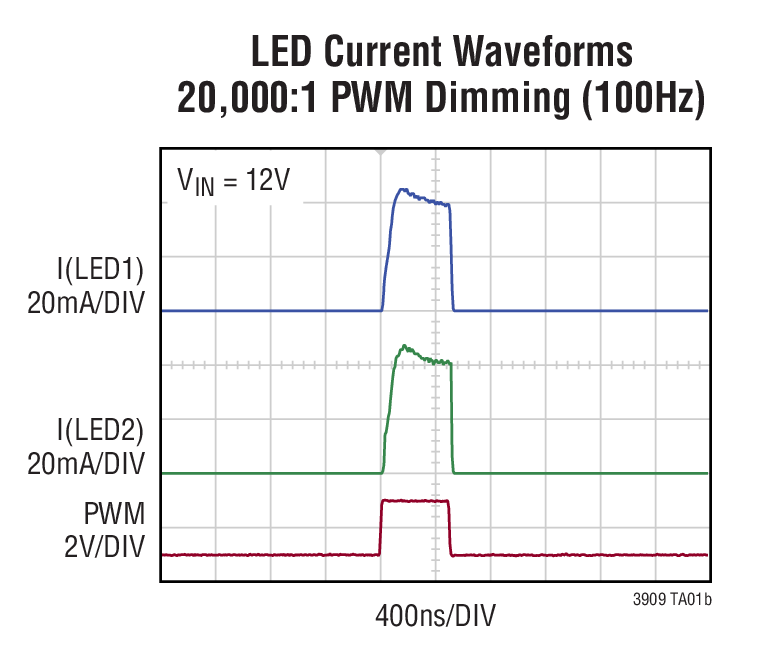

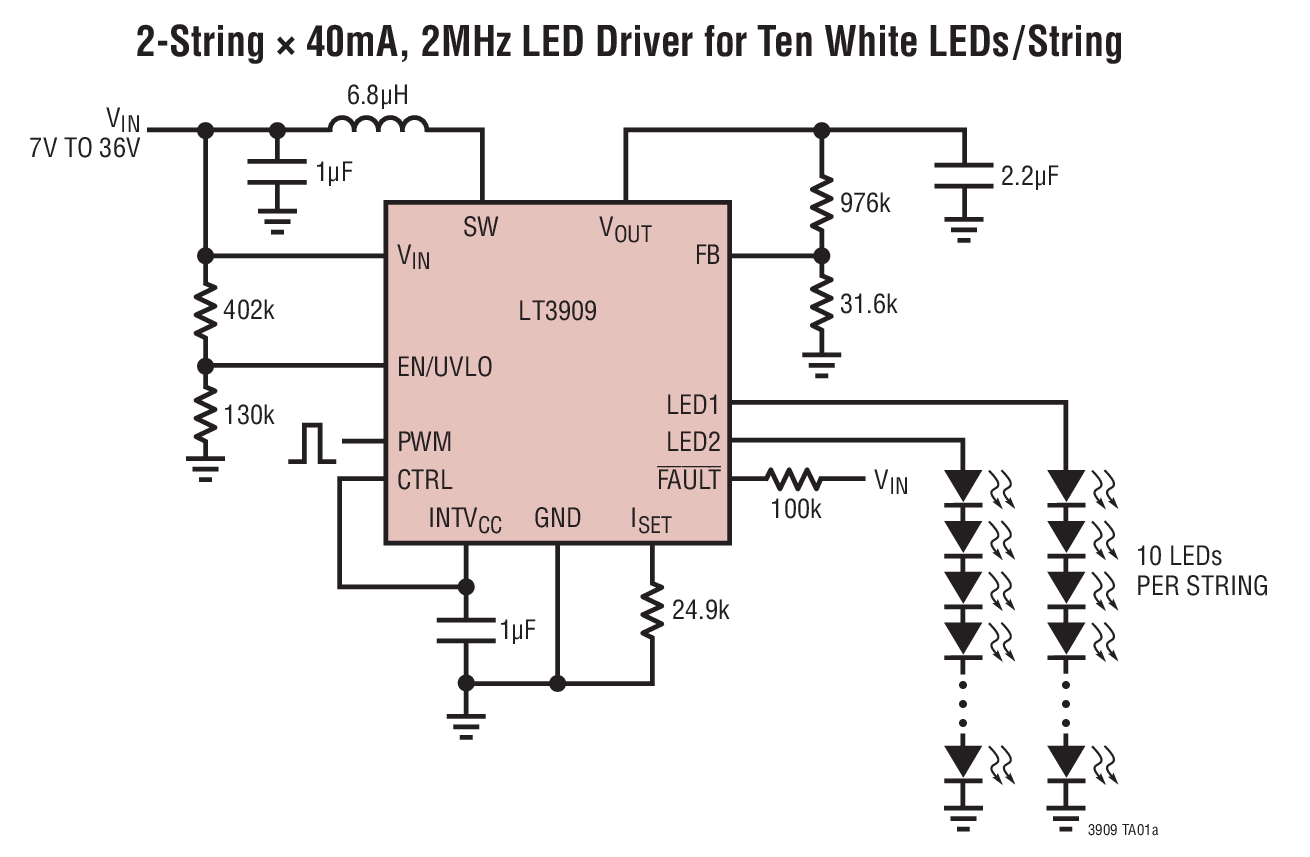

LT3909典型应用图例一
LT3909典型应用图例二
LT3909 - 封装图解：

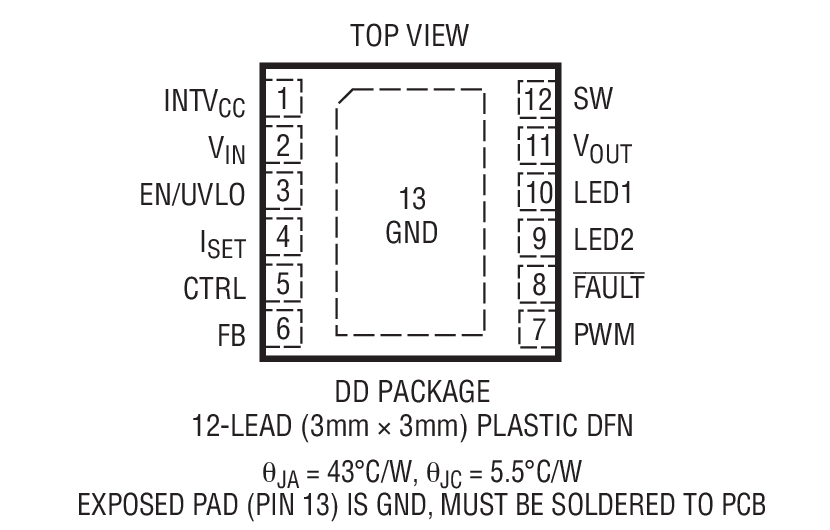

LT3909封装图解一

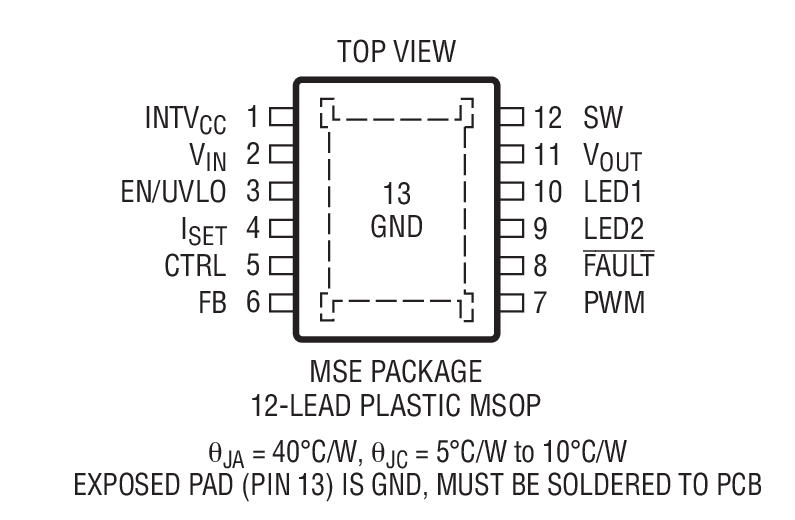

LT3909封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT3909介绍

LT3909 - LT3909是具 ±1.8% 电流匹配准确度的两串 x 50mA、2MHz 升压型 LED 驱动器

LT3909是LINEAR凌力尔特公司的一款升压型 LED 驱动器产品，LT3909是LT3909是具 ±1.8% 电流匹配准确度的两串 x 50mA、2MHz 升压型 LED 驱动器，本站介绍了LT3909的封装应用图解、特点和优点、功能等，并给出了与LT3909相关的LINEAR元器件型号供参考。

LT3909 - LT3909是具 ±1.8% 电流匹配准确度的两串 x 50mA、2MHz 升压型 LED 驱动器 - 升压型 LED 驱动器 - 航天和严酷环境 - 凌力尔特

LT3909 - 具 ±1.8% 电流匹配准确度的两串 x 50mA、2MHz 升压型 LED 驱动器

LT3909 - 具 ±1.8% 电流匹配准确度的两串 x 50mA、2MHz 升压型 LED 驱动器 - Linear Technology（凌力尔特）

功能描述

LT3909 是一款两串 x 50mA LED 驱动器，其具有一个能够驱动高达 36V 之 LED 的固定 2MHz 升压型 DC/DC 转换器。每个 LED 灯串包含一个具 ±1.8% LED 电流匹配的准确高侧电流源。输出电压可适应 LED VF 中的变化以实现最优的效率。

最大 LED 电流可设置在 10mA 至 50mA 的范围内 (每个灯串采用单个电阻器)。可利用模拟调光 (高达 10:1) 或 PWM 调光 (在 100Hz 高达 40000:1，在 25kHz 则高至 160:1) (与 VOUT 上的泄漏无关) 来降低 LED 亮度。LED 引脚可并联以提供较高的 LED 电流。

其他特点包括：用于开路 LED 保护的可编程最大 VOUT、一个用于指示LED 开路或 LED 短路至 GND 的故障标记以及一个负责安全地限制结温的内部调节环路。另外，LT3909 还包括内部补偿、内部软起动和微功率停机功能。LT3909 采用 12 引脚 (3mm x 3mm) DFN 封装和 12 引脚 MSOP 封装。

特点
  • 高达 36V LED、两串 x 50mA LED 驱动器
  • 宽输入范围：2.9V 至 40V
  • 高达 40000:1 PWM 调光 (250ns LED 导通时间) (与 VOUT 上的泄漏无关)
  • ±1.8% LED 电流匹配 (典型值为 ±0.3%)
  • 集成型肖特基二极管
  • 内部 400mΩ、40V、1A 开关
  • 由单个电阻器设定用于两个高侧电流源的 LED 电流 (10mA 至 50mA)
  • 输出可适应 LED VF 以实现最优效率
  • 即使在 VIN > VOUT 的情况下 LED 电流也处于稳定状态
  • 用于 LED 开路和 LED 短路至 GND 的故障标记 + 保护 (另一串处于调节状态)
  • 故障标记 + 保护以用于 LED 开路和 LED 短路至 GND (其他灯串处于调节状态)
  • 可编程最大 VOUT (已调节)
  • 内部补偿、软起动和热调整
  • 准确的 EN/UVLO 门限
  • 固定的 2MHz 开关频率
    • 应用
  • PDA、手持式计算机
  • GPS 接收机
  • 汽车显示器
  • 高对比度仪表盘
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3909EDD#PBF 3x3 DFN-12 E $3.57 $2.50
    LT3909EDD#TRPBF 3x3 DFN-12 E $2.56
    LT3909EMSE#PBF MS-12E E $3.57 $2.50
    LT3909EMSE#TRPBF MS-12E E $2.56
    LT3909HDD#PBF 3x3 DFN-12 H $4.29 $3.00
    LT3909HDD#TRPBF 3x3 DFN-12 H $3.06
    LT3909HMSE#PBF MS-12E H $4.29 $3.00
    LT3909HMSE#TRPBF MS-12E H $3.06
    LT3909IDD#PBF 3x3 DFN-12 I $3.93 $2.75
    LT3909IDD#TRPBF 3x3 DFN-12 I $2.81
    LT3909IMSE#PBF MS-12E I $3.93 $2.75
    LT3909IMSE#TRPBF MS-12E I $2.81
