当前位置:Linear公司 > > 凌力尔特芯片 >> LT3592
LT3592技术文档下载:
LT3592技术文档产品手册下载
LT3592 - 典型应用图例:

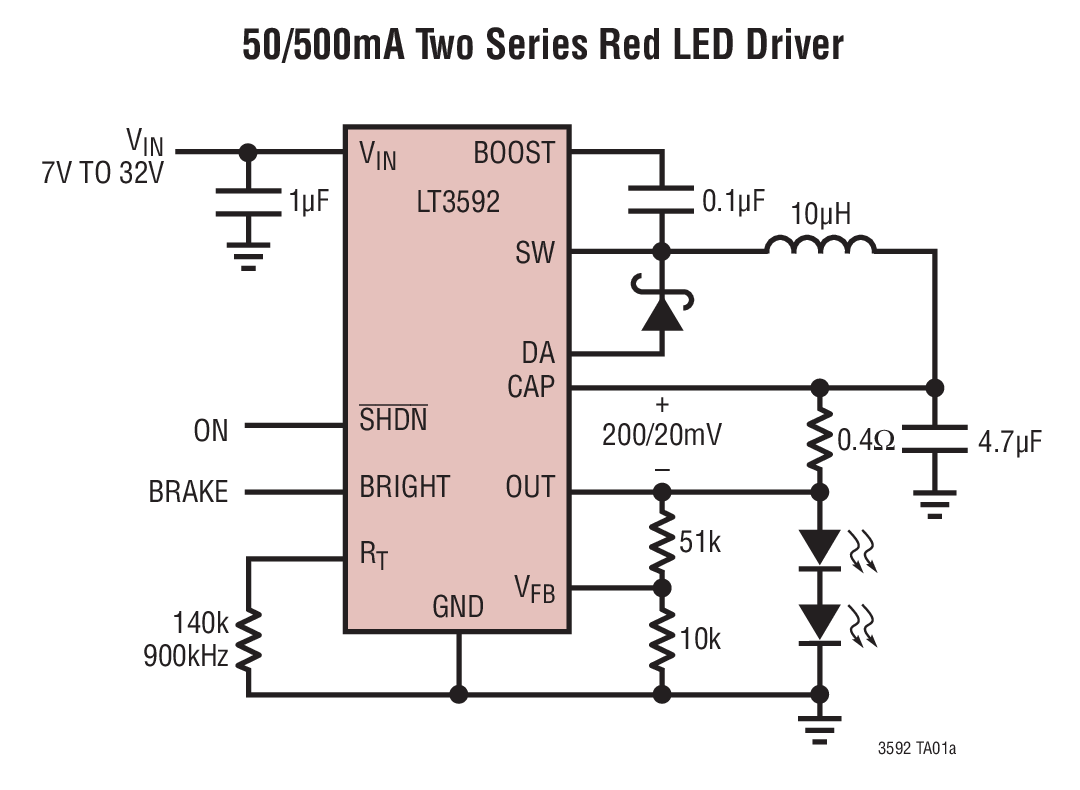

LT3592典型应用图例一

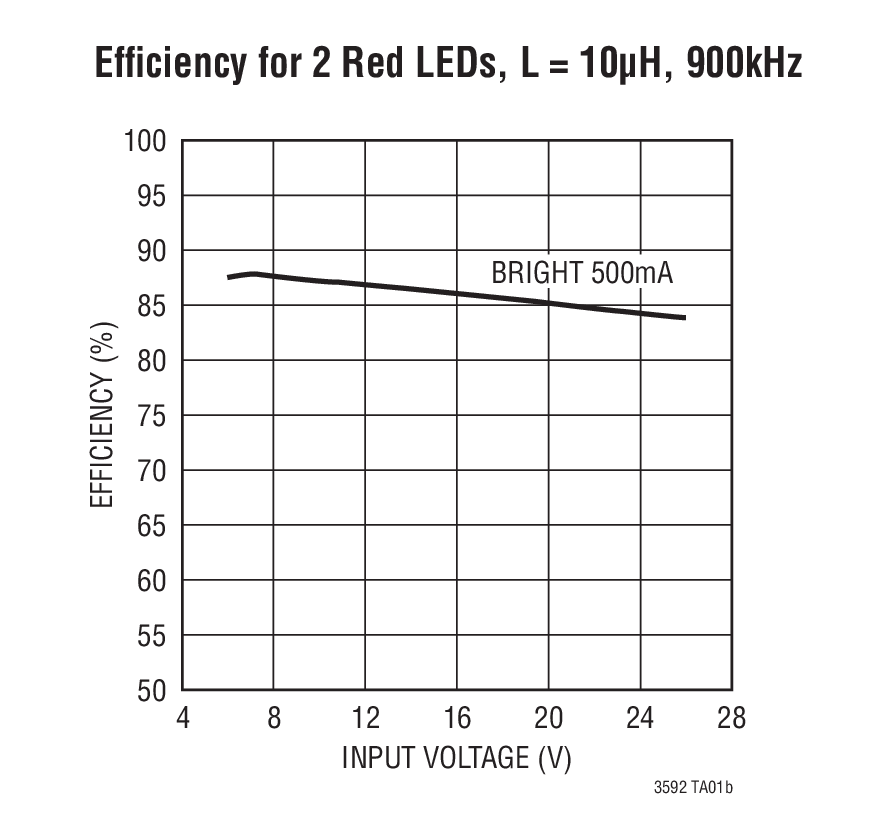

LT3592典型应用图例二
LT3592 - 封装图解:

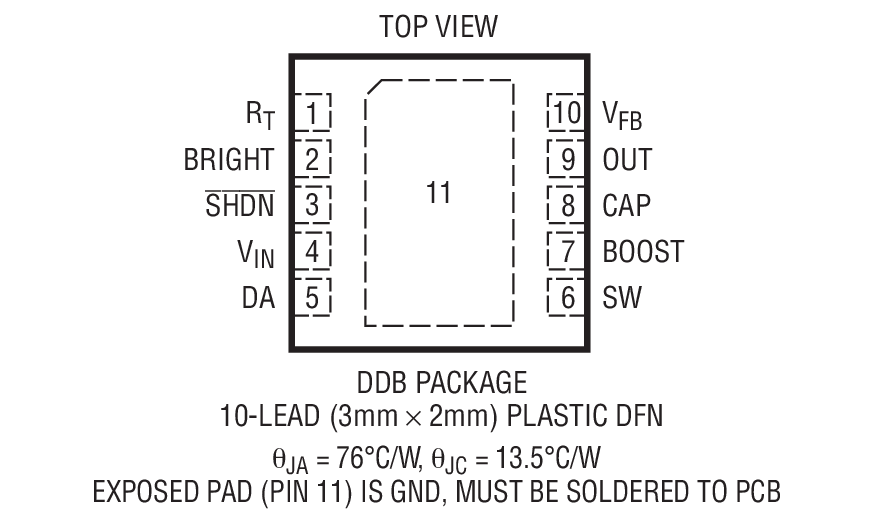

LT3592封装图解一

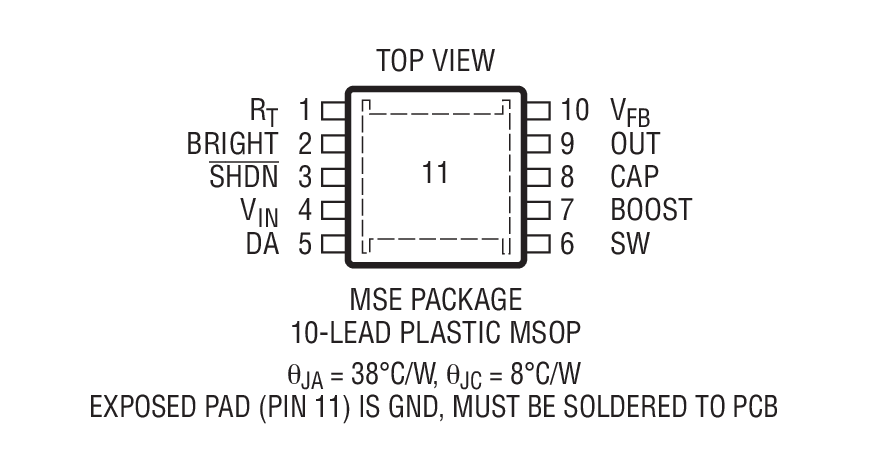

LT3592封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT3592介绍
LT3592 - LT3592是具 10:1 调光比的 500mA 宽输入电压范围降压型 LED 驱动器

LT3592是Linear公司的一款降压型 LED 驱动器产品,LT3592是具 10:1 调光比的 500mA 宽输入电压范围降压型 LED 驱动器,本站介绍了LT3592的封装应用图解、特点和优点、功能等,并给出了与LT3592相关的凌力尔特元器件型号供参考。

LT3592 - 具 10:1 调光比的 500mA 宽输入电压范围降压型 LED 驱动器

LT3592 - 具 10:1 调光比的 500mA 宽输入电压范围降压型 LED 驱动器 - Linear Technology(凌力尔特)

功能描述

LT3592 是一款固定频率降压型 DC/DC 转换器,专为起一个恒定电流源的作用而设计。一个外部检测电阻器负责监视输出电流,从而提供了准确的电流调节,非常适合于驱动高电流 LED。可以采用一个外部信号把输出电流减小 10 倍,以满足夜间刹车灯的需要。

高开关频率允许使用小的电感器和小的陶瓷电容器,因而提供了诸多优势。与替代解决方案相比,小元件和 LT3592 的 10 引脚 DFN 无引线表面贴装型封装的组合节省了占用空间和成本。恒定开关频率再加上低阻抗陶瓷电容器产生了低且可预知的输出纹波。

3.6V 至 36V 的宽输入电压范围使得 LT3592 成为众多应用的合适之选。电流模式PWM 架构提供了快速瞬态响应和逐周期电流限制。热停机功能提供了额外的保护作用。

特点
  • 3.6V 至 36V 的宽输入电压范围运作
  • 可利用电阻器来调节的 400kHz 至 2.2MHz 开关频率
  • 短路和开路 LED 保护功能
  • 内部开关电流检测电阻器
  • 外部电阻器用于设置 LED 电流,引脚选择 10:1 调光比
  • 50mA/500mA LED 电流设定值
  • 箝位二极管电流检测用于防止在高 VIN 条件下发生失控现象
  • 小外形耐热增强型 10 引脚 DFN (2mm x 3mm) 和 MSOP-10 封装
  • 应用
  • 汽车信号照明
  • 工业照明
  • 恒定电流、恒定电压电源
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3592EDDB#PBF 3x2 DFN-10 E $2.36
    LT3592EDDB#TRMPBF 3x2 DFN-10 E $2.36 $1.70
    LT3592EDDB#TRPBF 3x2 DFN-10 E $2.36 $1.65
    LT3592EMSE#PBF MS-10E E $2.50 $1.75
    LT3592EMSE#TRPBF MS-10E E $1.81
    LT3592IDDB#PBF 3x2 DFN-10 I $2.71
    LT3592IDDB#TRMPBF 3x2 DFN-10 I $2.71 $1.95
    LT3592IDDB#TRPBF 3x2 DFN-10 I $2.71 $1.90
    LT3592IMSE#PBF MS-10E I $2.87 $2.01
    LT3592IMSE#TRPBF MS-10E I $2.07
