LTC2191 - 16 位、40Msps、低功率、双通道 ADC

LTC2191 - 16 位、40Msps、低功率、双通道 ADC - Linear Technology（凌力尔特）

功能描述

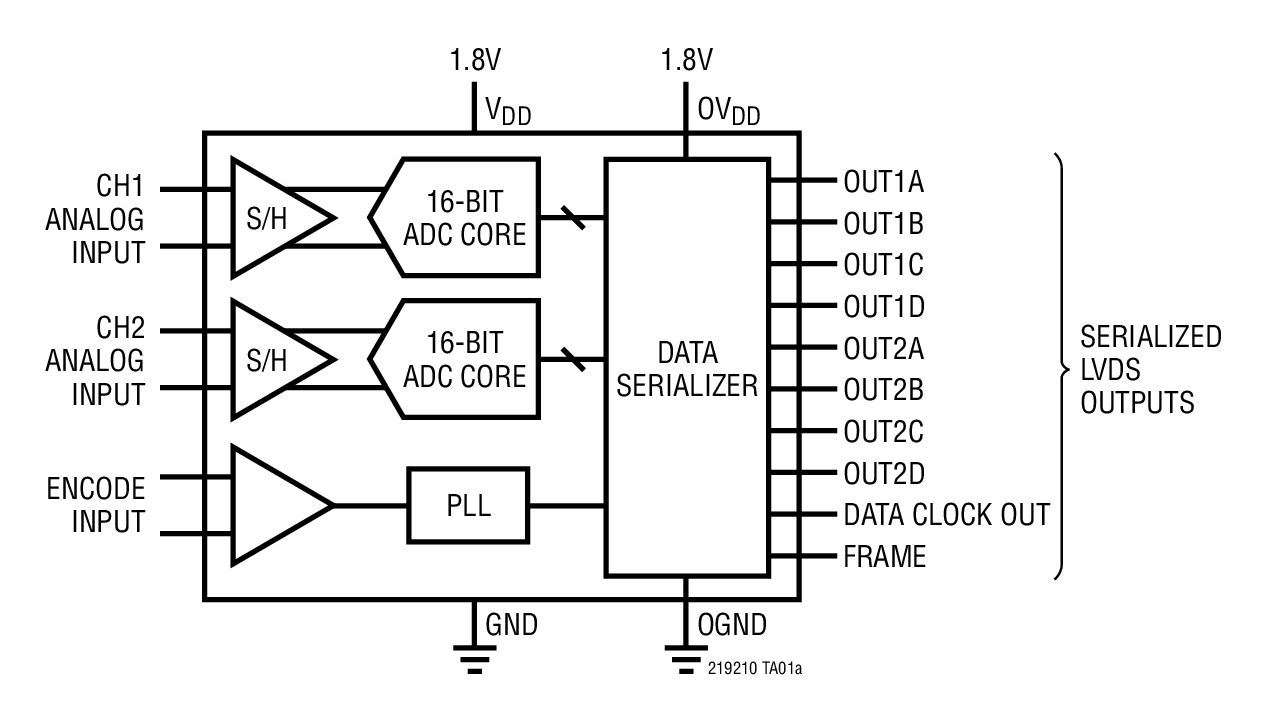

LTC2192 / LTC2191 / LTC2190 是两通道、同时采样 16 位 A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。这些器件非常适合要求苛刻的通信应用，其 AC 性能包括 77dB SNR 和 90dB 无寄生动态范围 (SFDR)。0.07psRMS 的超低抖动实现了 IF 频率的欠采样和卓越的噪声性能。

DC 规格包括整个温度范围内的 ±2LSB INL (典型值)、±0.5LSB DNL (典型值) 和无漏失码。转换噪声为 3.3LSBRMS。

数字输出为串行 LVDS，旨在最大限度地减少数据线的数目。每个通道一次输出 1 个位、2 个位或 4 个位。LVDS 驱动器具有可任选的内部终端和可调输出电平，以确保干净的信号完整性。

可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC– 输入进行差分或单端驱动。一个内部时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。

特点

两通道同时采样 ADC

串行 LVDS 输出：每通道 1 位、2 位或 4 位

77dB SNR

90dB SFDR

低功率：198mW / 146mW / 104mW (总值) 99mW / 73mW / 52mW (每通道)

单 1.8V 电源

可选的输入范围：1VP-P 至 2VP-P

500MHz 满功率带宽采样及保持 (S/H)
