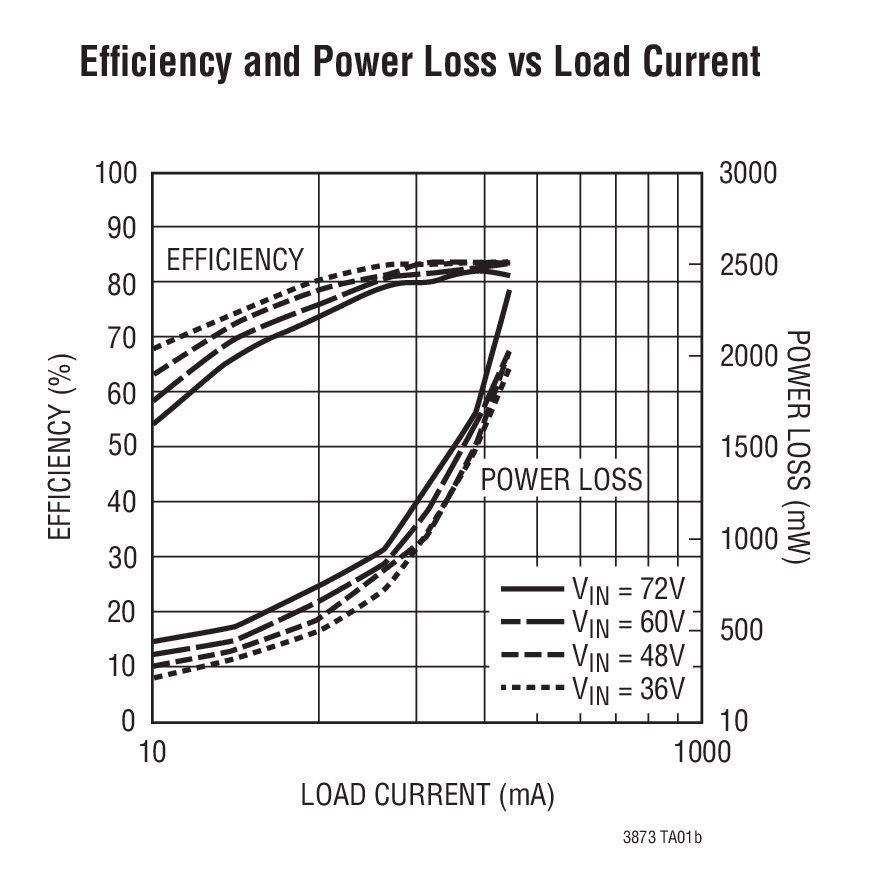

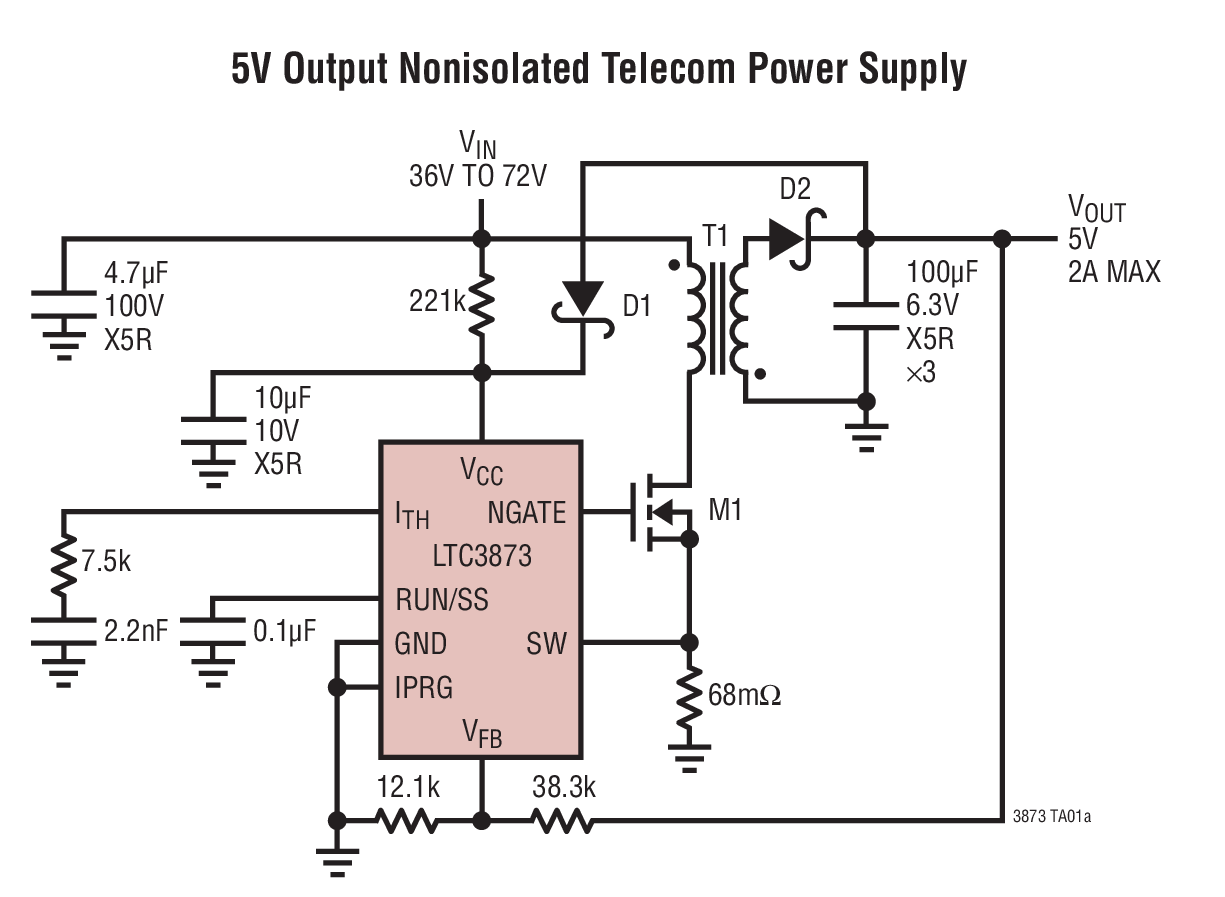

LTC3873 - 典型应用图例：

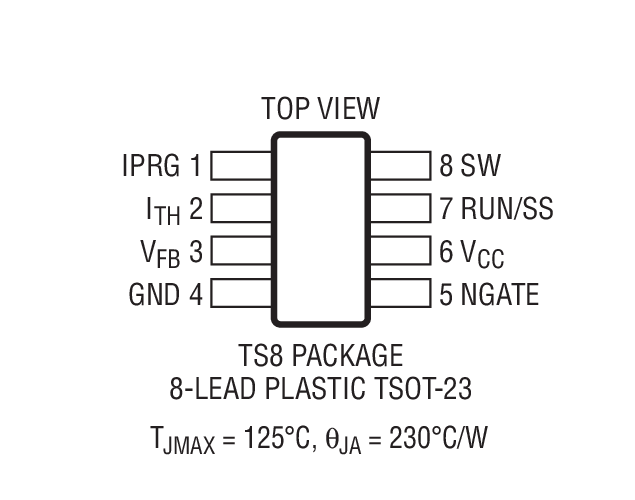

LTC3873 - 封装图解：

LTC3873 - LTC3873是No Rsense 恒定频率、电流模式、升压/反激/SEPIC 型 DC/DC 控制器

LTC3873是Linear公司的一款外部开关电源升压产品，LTC3873是No Rsense 恒定频率、电流模式、升压/反激/SEPIC 型 DC/DC 控制器，本站介绍了LTC3873的封装应用图解、特点和优点、功能等，并给出了与LTC3873相关的凌力尔特元器件型号供参考。

LTC3873 - No Rsense 恒定频率、电流模式、升压/反激/SEPIC 型 DC/DC 控制器

LTC3873 - No Rsense 恒定频率、电流模式、升压/反激/SEPIC 型 DC/DC 控制器 - Linear Technology（凌力尔特）

功能描述

LTC3873 是一款恒定频率、电流模式、升压、反激式或 SEPIC 型 DC/DC 控制器，用于在高输入和输出电压转换器应用中驱动一个 N 沟道功率 MOSFET。软起动功能可利用一个外部电容器来设置。

LTC3873 提供了 ±1.5% 的输出电压准确度，且静态电流消耗仅为 300μA (在正常操作期间) 和 55μA (在微功率启动期间)。当采用一个 9.3V 内部并联稳压器时，LTC3873 可以通过一个电阻器从一个高输入电压来供电，也可以直接从一个 9V 或更低的低阻抗 DC 电压来供电。

LTC3873 采用 8 引脚 ThinSOT 封装和 2mm x 3mm DFN 封装。

参数

LTC3873

LTC3873-5

VCC UV+

8.4V

3.9V

VCC UV–

2.9V

特点

VIN 和 VOUT 仅受限于外部元件

内部或可编程的外部软起动功能

200kHz 恒定频率操作

可调的电流限值

可任选的电流检测电阻器

采用 RDS(ON) 检测时，SW 节点上的最大电压为 60V

±1.5% 电压基准准确度

旨在实现卓越的电压和负载瞬态响应的电流模式操作

低静态电流：300μA

扁平 (高度仅 1mm) ThinSOTTM 和 (高度仅 0.75mm) 2mm x 3mm DFN 封装

应用

电信电源

42V 和 12V 汽车电源

便携式电子设备

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC3873EDDB	3x2 DFN-8	E	$1.79
LTC3873EDDB#PBF	3x2 DFN-8	E	$1.79
LTC3873EDDB#TRM	3x2 DFN-8	E	$1.79	$1.30
LTC3873EDDB#TRMPBF	3x2 DFN-8	E	$1.79	$1.30
LTC3873EDDB#TRPBF	3x2 DFN-8	E	$1.79	$1.25
LTC3873ETS8#PBF	SOT-23	E	$1.79
LTC3873ETS8#TRMPBF	SOT-23	E	$1.79	$1.30
LTC3873ETS8#TRPBF	SOT-23	E	$1.79	$1.25
