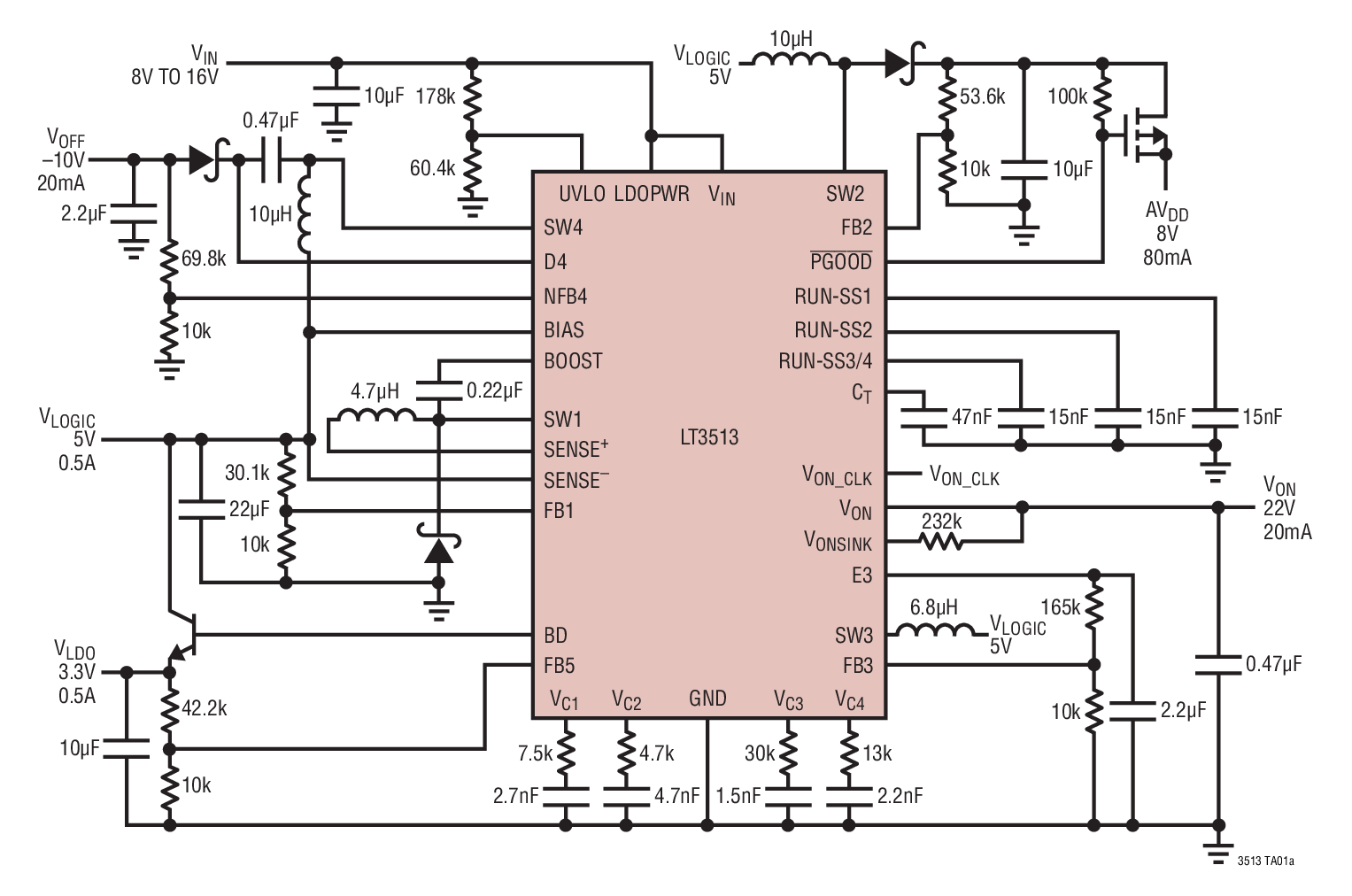

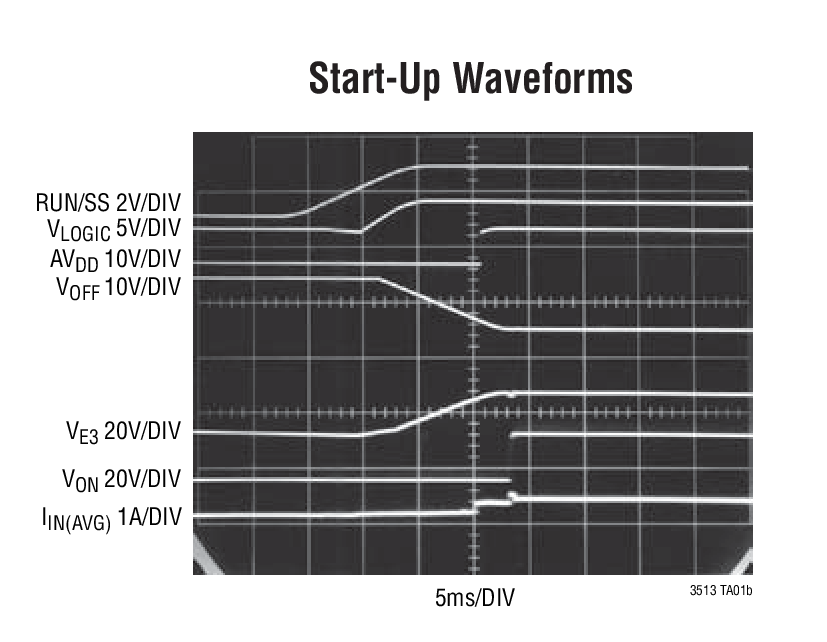

LT3513 - 典型应用图例：

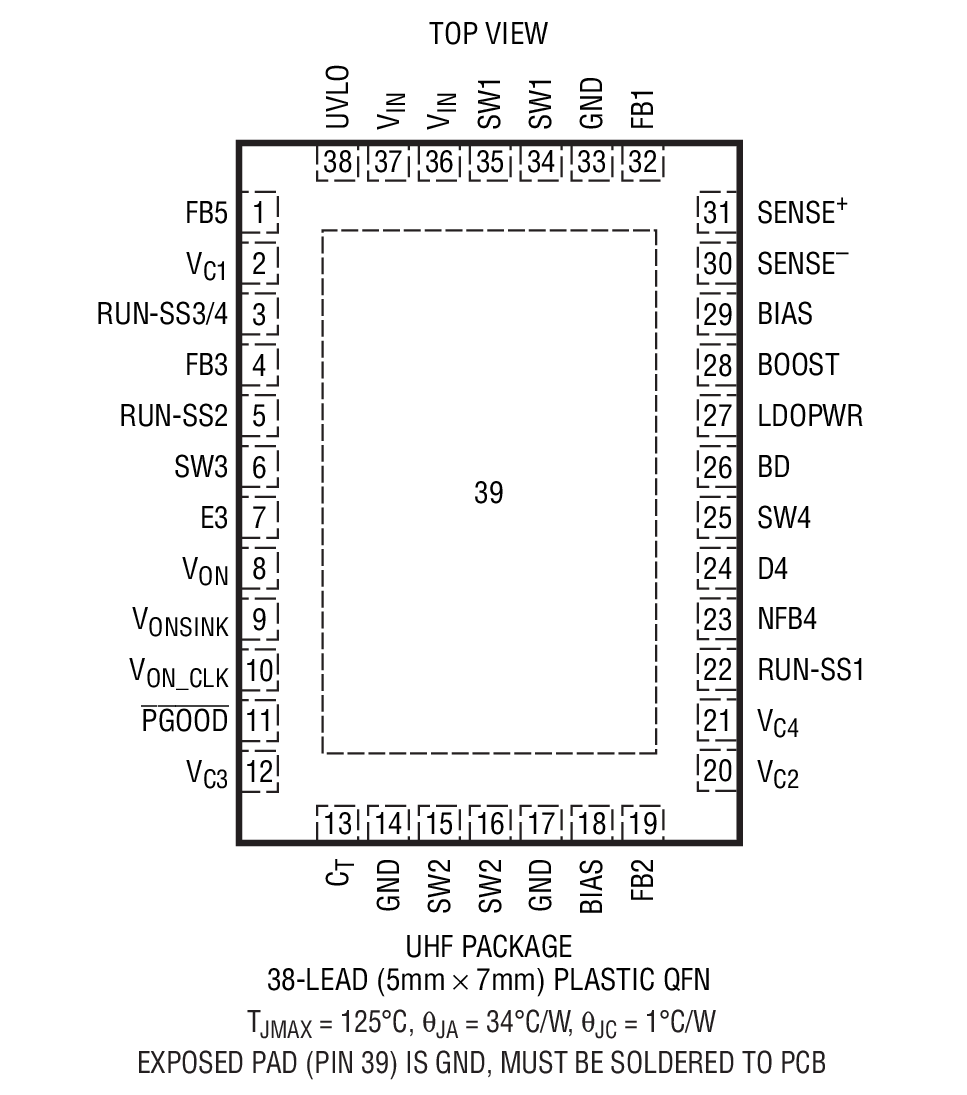

LT3513 - 封装图解：
LINEAR凌力尔特芯片：
- LT3991IMSE-3.3#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC6085HGN#TRPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC2634IMSE-HMI8#TRPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LTM4631IY#PBF - 板安装电源 > 直流转换器
- DC1811B-A - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- DC1237A-A - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- DC1038A-B - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- LTC6247CMS8#TRPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC2630CSC6-LZ8#TRMPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- DC1369A-E - 开发板，套件，编程器 > 评估板 > 模数转换器（ADC）评估板
- LTC4013EUFD#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电池充电器
- LT1124CS8#PBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC2996IDD#TRPBF - 传感器，变送器 > 温度传感器 > 温控器 - 固态
- DC2350A-A - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- LTC4126EV-ADJ#TRMPBF - 集成电路（IC） > 电源管理（PMIC） > 电池充电器
- LTC3859IFE#TRPBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LT8672EDDB#TRMPBF - 集成电路（IC） > 电源管理（PMIC） > 栅极驱动器
- REF02HJ8 - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- LT1016CN8 - 集成电路（IC） > 线性 > 比较器
- LT5506EUF#TRPBF - 射频和无线 > RF 解调器
LT3513 - LT3513是用于 TFT-LCD 屏的 2MHz、高电流、5 输出稳压器
LT3513是LINEAR凌力尔特公司的一款LCD / CCD / OLED 偏置产品，LT3513是LT3513是用于 TFT-LCD 屏的 2MHz、高电流、5 输出稳压器，本站介绍了LT3513的封装应用图解、特点和优点、功能等，并给出了与LT3513相关的LINEAR元器件型号供参考。
LT3513 - LT3513是用于 TFT-LCD 屏的 2MHz、高电流、5 输出稳压器 - LCD / CCD / OLED 偏置 - 电源管理 - 凌力尔特
LT3513 - 用于 TFT-LCD 屏的 2MHz、高电流、5 输出稳压器
LT3513 - 用于 TFT-LCD 屏的 2MHz、高电流、5 输出稳压器 - Linear Technology（凌力尔特）
功能描述
LT3513 的 5 输出可调开关稳压器为大型 TFT-LCD 屏提供电源。这款采用 38 引脚 5mm x 7mm QFN 封装的器件能够产生一个 3.3V 或 5V 逻辑电源，以及 TFT-LCD 屏所需的三路输出电源。通过增设一个由内部线性稳压器来驱动的外部 NPN，还可以产生一个较低电压辅助逻辑电源。一个降压型稳压器负责提供一个低电压输出 (VLOGIC) 和高达 1.2A 的电流，而且还能够在一个 4.5V 至 30V 的宽输入电压范围内运作。一个高功率升压型转换器、一个较低功率升压型转换器和一个负输出转换器提供了 3 个独立的输出电压，即 LCD 屏所需的 AVDD、VON 和 VOFF。一个高压侧 PNP 提供了 VON 信号的延迟接通，并能处理高达 30mA 的电流。保护电路可确保 VON 在 4 个输出中的任一个低于编程电压值达 10% 以上时被停用。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT3513EUHF#PBF | 5x7 QFN-38 | E | $6.07 | $4.25 |
| LT3513EUHF#TRPBF | 5x7 QFN-38 | E | $4.31 | |
| LT3513IUHF#PBF | 5x7 QFN-38 | I | $7.14 | $5.00 |
| LT3513IUHF#TRPBF | 5x7 QFN-38 | I | $5.06 |
