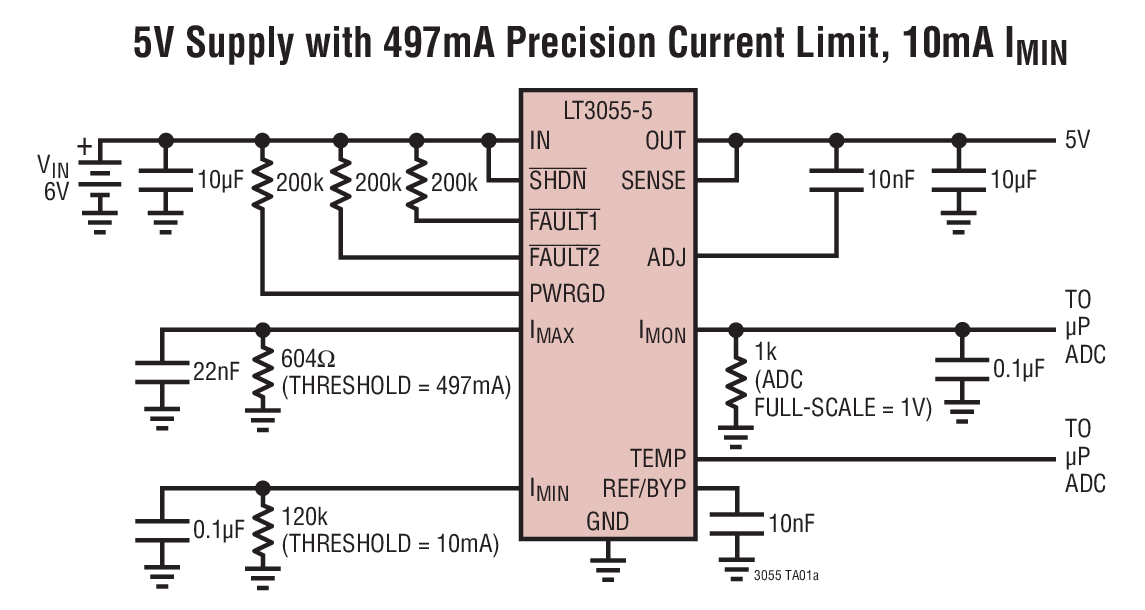

LT3055典型应用图例一

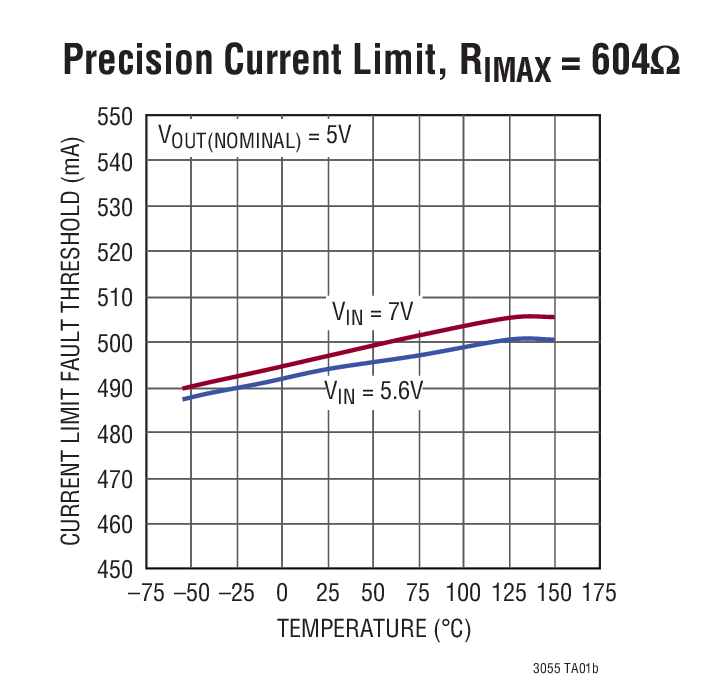

LT3055典型应用图例二
LT3055 - 封装图解:

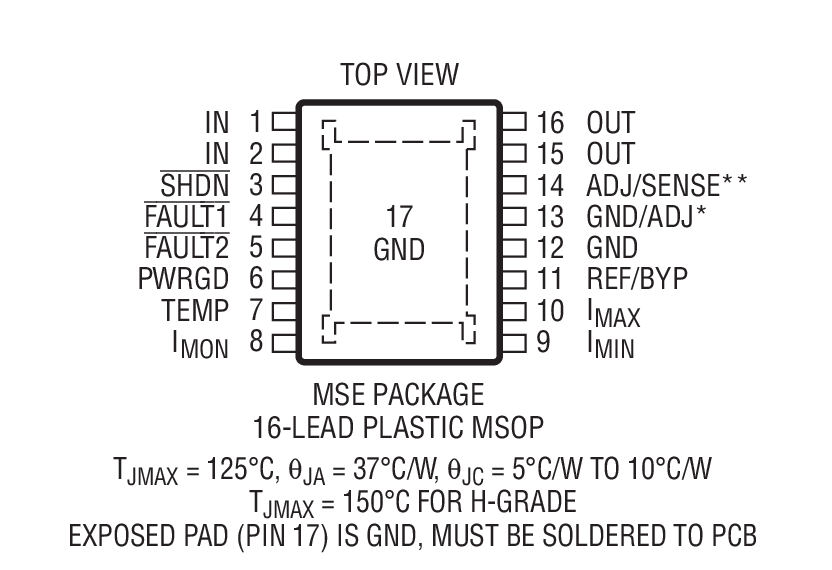

LT3055封装图解一

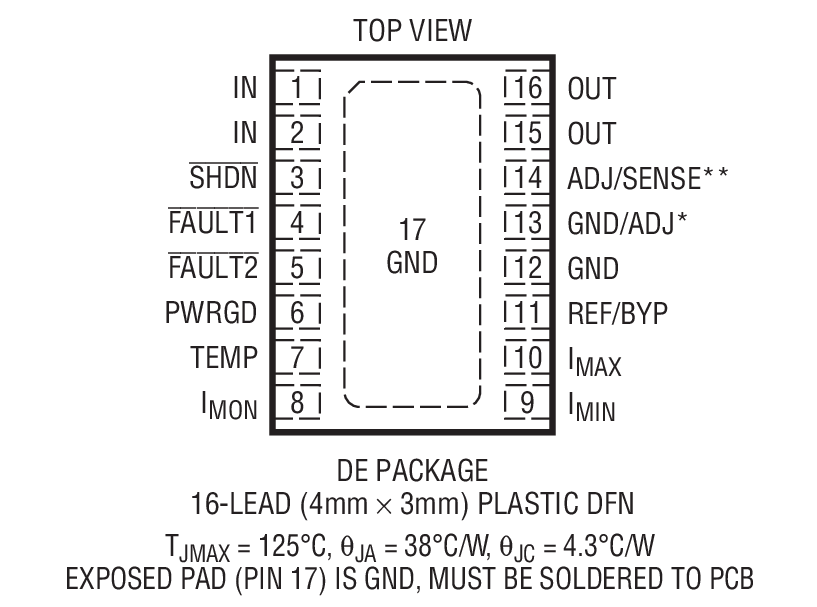

LT3055封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT3055介绍
LT3055 - LT3055是具精准电流限值和诊断功能的 500mA 线性稳压器

LT3055是Linear公司的一款正稳压器产品,LT3055是具精准电流限值和诊断功能的 500mA 线性稳压器,本站介绍了LT3055的封装应用图解、特点和优点、功能等,并给出了与LT3055相关的凌力尔特元器件型号供参考。

LT3055 - 具精准电流限值和诊断功能的 500mA 线性稳压器

LT3055 - 具精准电流限值和诊断功能的 500mA 线性稳压器 - Linear Technology(凌力尔特)

功能描述

LT3055 是一款微功率、低噪声、低压差电压 (LDO) 线性稳压器。该器件可提供 500mA 输出电流和一个 350mV 压差电压。一个 10nF 旁路电容器将输出噪声降低至 25μVRMS (在一个 10Hz 至 100kHz 的带宽内),并对基准实施软起动。LT3055 的 ±45V 额定输入电压以及其精准的电流限值和诊断功能使得该 IC 成为坚固、高可靠性应用的理想选择。

由单个电阻器负责设置 LT3055 的电流限值,并可在一个很宽的输入电压和温度范围内实现 ±10% 的准确度。另一个电阻器用于设置 LT3055 的最小输出电流监视器,对于检测开路情况是很有用。电流监视器功能电路提供了一个等于 1/500 输出电流的电流。如果 LT3055 处于电流限制状态 (FAULT2)、在低于其最小输出电流的条件下运作 (FAULT1) 或处于热限制状态 (FAULT1 和 FAULT2),则逻辑故障引脚将置为低电平。

LT3055 利用低 ESR 陶瓷电容器优化了稳定性和瞬态响应,所需的最小电容为 3.3μF。内部保护电路包括电流限制、热限制、反向电池保护、反向电流保护和反向输出保护。

LT3055 可提供 3.3V 和 5V 固定输出电压,以及用作一个 0.6V 至 40V 输出电压范围的可调型器件。

特点
  • 输出电流:500mA
  • 压差电压:350mV
  • 输入电压范围:1.8V 至 45V
  • 可编程精准电流限值:±10%
  • 输出电流监视器:IOUT 的 1/500
  • 可编程最小 IOUT 监视器
  • 温度监视器:10mV/°C
  • 故障 (FAULT) 指示器:电流限值、热限值或最小 IOUT
  • 低噪声:25μVRMS (10Hz 至 100kHz)
  • 可调输出 (VREF = VOUT(MIN) = 0.6V)
  • 输出容差:±2% (在整个负载、电压和温度范围内)
  • 可在采用低 ESR 陶瓷输出电容器 (最小电容值为 3.3μF) 时实现稳定
  • 停机电流:<1μA
  • 反向电池和热限制保护
  • 16 引脚 4mm x 3mm DFN 封装和 MSOP 封装
  • 应用
  • 受保护的天线电源
  • 汽车智能信息服务系统
  • 工业应用 (货车、叉式升降机等)
  • 高可靠性应用
  • 对噪声敏感的 RF 或 DSP 电源
