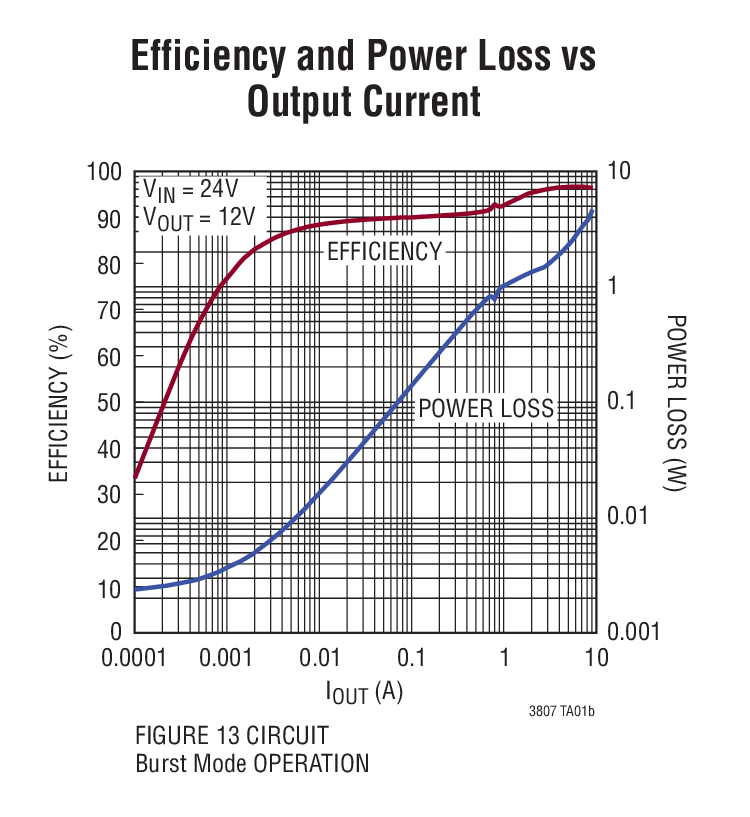

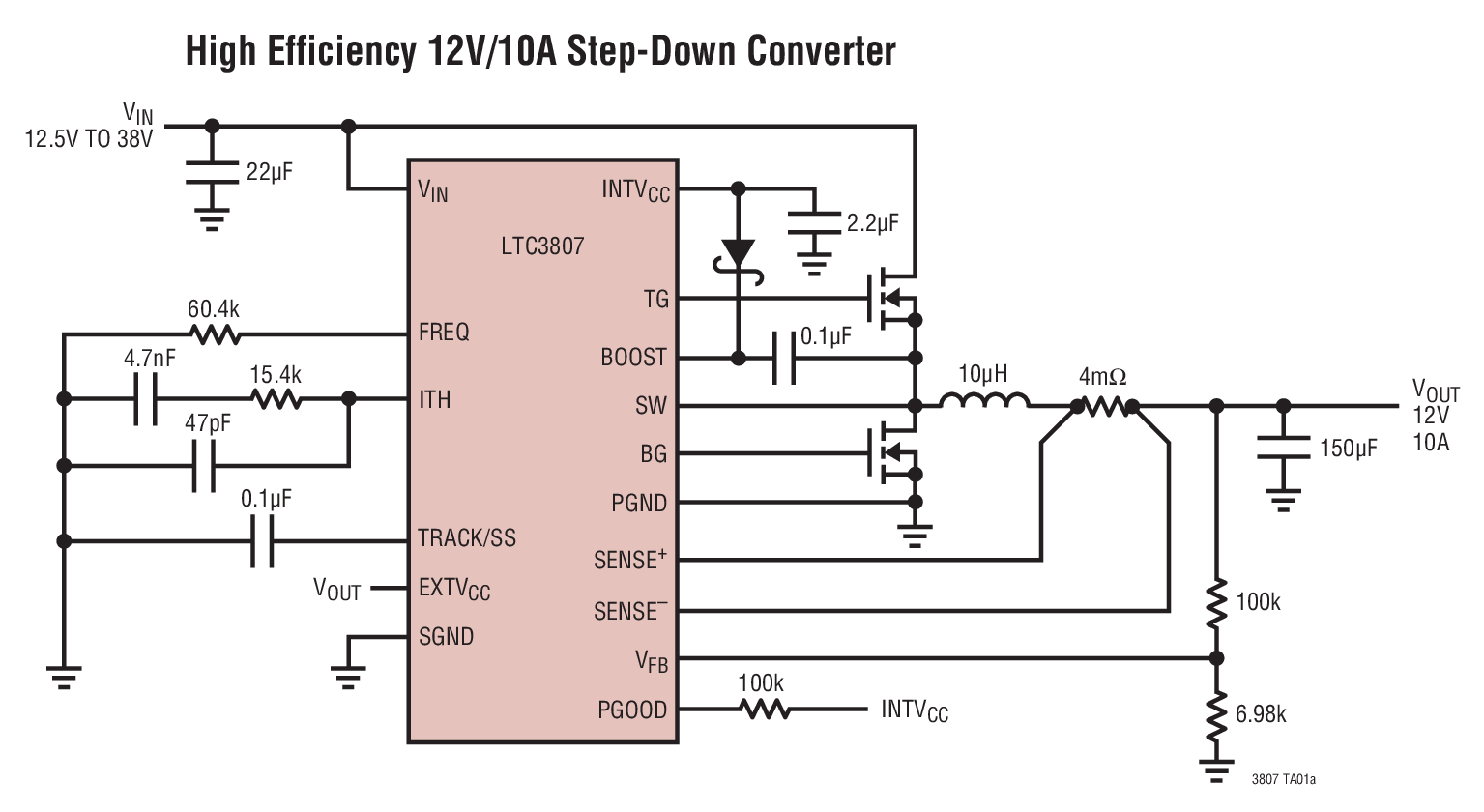

LTC3807 - 典型应用图例：

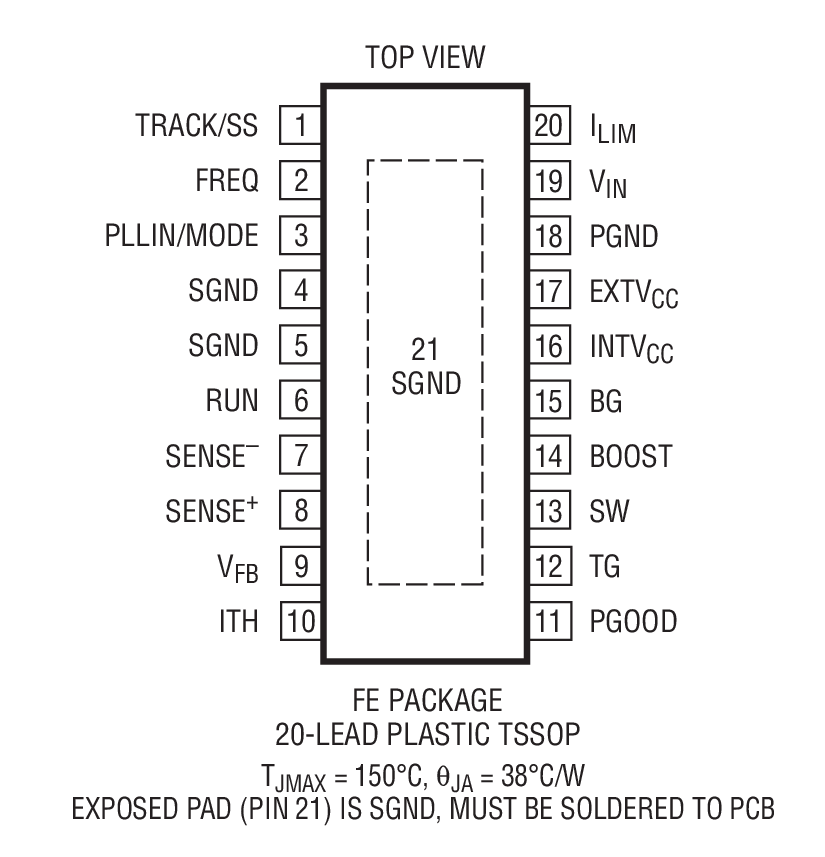

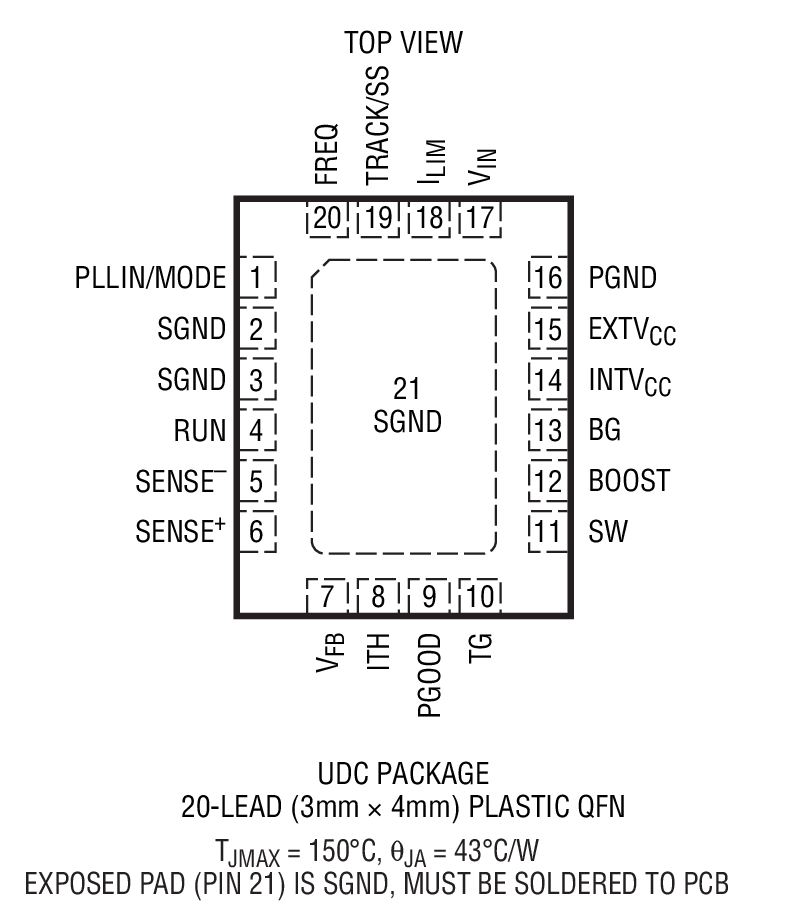

LTC3807 - 封装图解：

LINEAR凌力尔特芯片：

LTC3807 - LTC3807是具有 24V 输出电压能力的低 I_Q、同步降压型控制器

LTC3807是LINEAR凌力尔特公司的一款微功率降压产品，LTC3807是LTC3807是具有 24V 输出电压能力的低 I_Q、同步降压型控制器，本站介绍了LTC3807的封装应用图解、特点和优点、功能等，并给出了与LTC3807相关的LINEAR元器件型号供参考。

LTC3807 - LTC3807是具有 24V 输出电压能力的低 I_Q、同步降压型控制器 - 微功率降压 - 航天和严酷环境 - 凌力尔特

LTC3807 - 具有 24V 输出电压能力的低 I_Q、同步降压型控制器

LTC3807 - 具有 24V 输出电压能力的低 I_Q、同步降压型控制器 - Linear Technology（凌力尔特）

功能描述

LTC3807 是一款高性能、降压型开关稳压器 DC/DC 控制器，用于驱动一个全 N 沟道同步功率 MOSFET 级。一种恒定频率电流模式架构可提供一个高达 750kHz 的可锁相频率。

50μA 的无负载静态电流延长了电池供电型系统中的操作运行时间。OPTI-LOOP 的运用使得能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。LTC3807 具有一个精准的 0.8V 基准和一个电源良好输出指示器。4V 至 38V 的宽输入电源范围囊括了众多的中间总线电压和电池化学组成。 LTC3807 的输出电压可设置在 0.8V 至 24V 之间。

TRACK/SS 引脚负责在启动期间使输出电压斜坡上升。电流折返功能用于在短路条件下限制 MOSFET 的热耗散。PLLIN/MODE 引脚负责在轻负载条件下选择执行突发模式操作、脉冲跳跃模式或连续导通模式。

特点

宽 VIN 范围：4V 至 38V (绝对最大值为 40V)

低工作 IQ：50μA

宽输出电压范围：0.8V ≤ VOUT ≤ 24V

RSENSE 或 DCR 电流检测

可锁相频率 (75kHz 至 850kHz)

可编程固定频率 (50kHz 至 900kHz)

在轻负载条件下可选择执行连续、脉冲跳跃或低纹波突发模式 (Burst Mode) 操作

可选的电流限值

非常低压差操作：99% 占空比

可调型输出电压软起动或跟踪

电源良好输出电压监视器

输出过压保护

低停机 IQ：14μA

内部 LDO 从 VIN 或 EXTVCC 给栅极驱动器供电

在启动期间无电流折返

小外形 20 引脚 3mm x 4mm QFN 封装和 TSSOP 封装

应用

汽车 “始终保持接通” 的系统

电池供电型数字设备

分布式 DC 电源系统

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC3807EFE#PBF	TSSOP-20	E	$3.57	$2.50
LTC3807EFE#TRPBF	TSSOP-20	E		$2.56
LTC3807EUDC#PBF	3x4 QFN-20	E	$3.29	$2.30
LTC3807EUDC#TRPBF	3x4 QFN-20	E		$2.36
LTC3807HFE#PBF	TSSOP-20	H	$4.64	$3.25
LTC3807HFE#TRPBF	TSSOP-20	H		$3.31
LTC3807HUDC#PBF	3x4 QFN-20	H	$4.22	$2.95
LTC3807HUDC#TRPBF	3x4 QFN-20	H		$3.01
LTC3807IFE#PBF	TSSOP-20	I	$4.07	$2.85
LTC3807IFE#TRPBF	TSSOP-20	I		$2.91
LTC3807IUDC#PBF	3x4 QFN-20	I	$3.79	$2.65
LTC3807IUDC#TRPBF	3x4 QFN-20	I		$2.71
LTC3807MPFE#PBF	TSSOP-20	MP	$10.93	$7.65
LTC3807MPFE#TRPBF	TSSOP-20	MP		$7.71
LTC3807MPUDC#PBF	3x4 QFN-20	MP	$10.29	$7.20
LTC3807MPUDC#TRPBF	3x4 QFN-20	MP		$7.26
