当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT3065
LT3065技术文档下载：
LT3065技术文档产品手册下载
LT3065 - 典型应用图例：

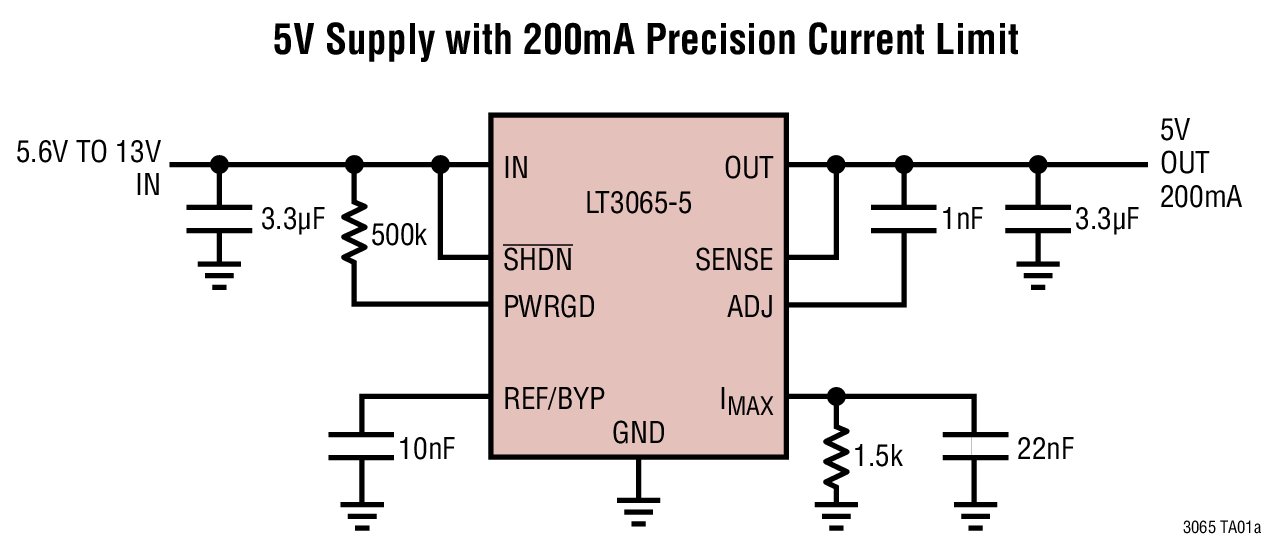

LT3065典型应用图例一

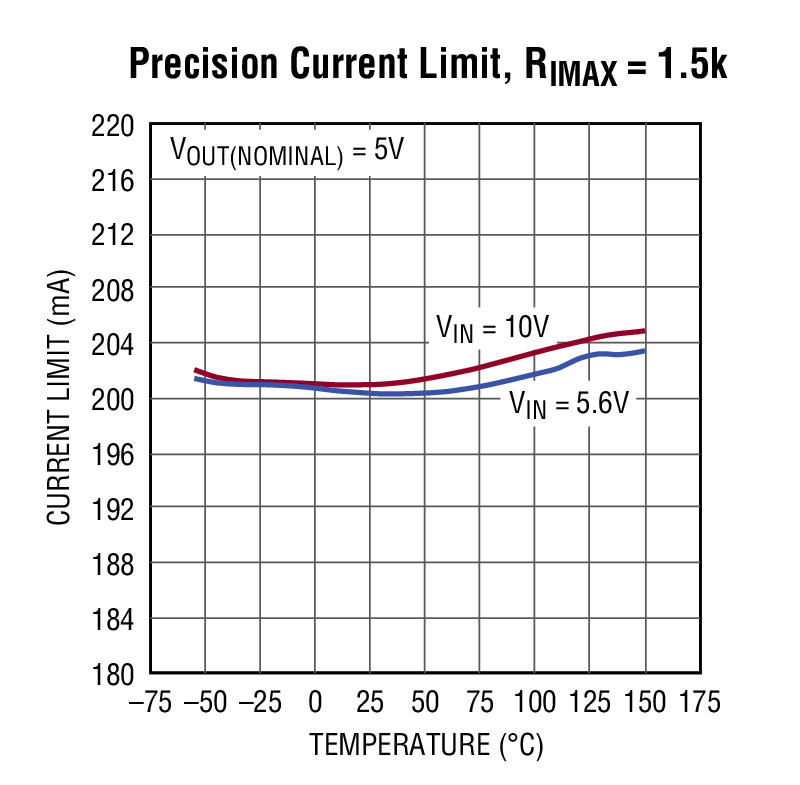

LT3065典型应用图例二
LT3065 - 封装图解：

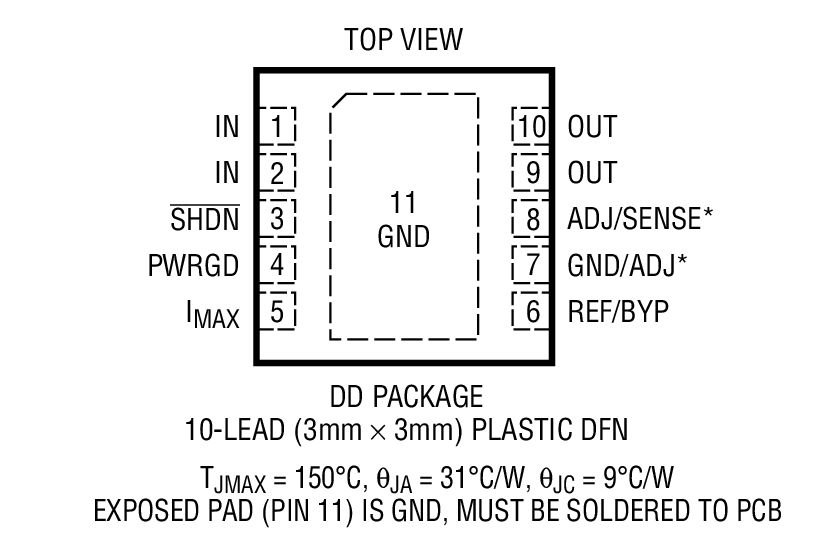

LT3065封装图解一

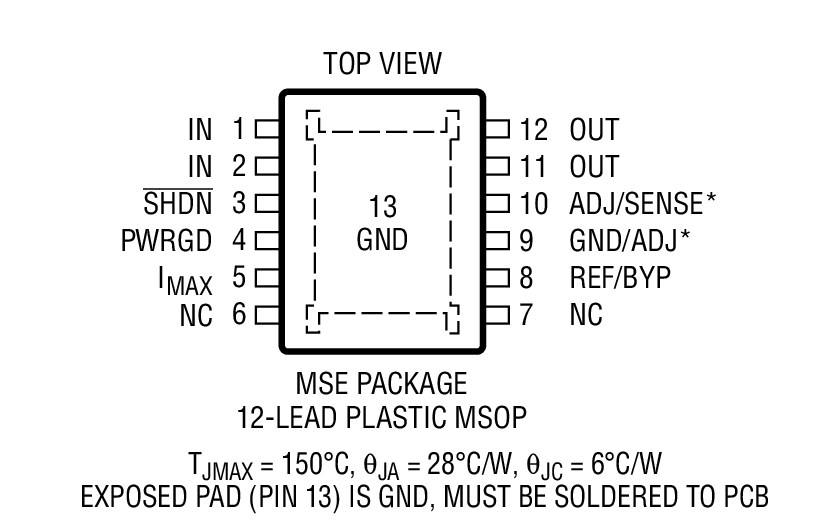

LT3065封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT3065介绍

LT3065 - LT3065是具可编程电流限值和电源良好标记的 45V VIN、500mA 低噪声线性稳压器

LT3065是LINEAR凌力尔特公司的一款正稳压器产品，LT3065是LT3065是具可编程电流限值和电源良好标记的 45V VIN、500mA 低噪声线性稳压器，本站介绍了LT3065的封装应用图解、特点和优点、功能等，并给出了与LT3065相关的LINEAR元器件型号供参考。

LT3065 - LT3065是具可编程电流限值和电源良好标记的 45V VIN、500mA 低噪声线性稳压器 - 正稳压器 - 航天和严酷环境 - 凌力尔特

LT3065 - 具可编程电流限值和电源良好标记的 45V VIN、500mA 低噪声线性稳压器

LT3065 - 具可编程电流限值和电源良好标记的 45V VIN、500mA 低噪声线性稳压器 - Linear Technology（凌力尔特）

功能描述

LT3065 是一款微功率、低噪声、低压差电压 (LDO) 线性稳压器，其工作在一个 1.8V 至 45V 的输入电压范围内。该器件可提供 500mA 的输出电流和一个 300mV 的典型压差电压。单个外部电容器提供了可编程低噪声基准性能和输出软起动功能。

由单个电阻器负责设置 LT3065 的电流限值，并可在一个很宽的输入电压和温度范围内实现 ±10% 的准确度。一个 PWRGD 标记用于指示输出调节。

LT3065 利用低 ESR 陶瓷电容器优化了稳定性和瞬态响应，所需的最小电容为 3.3μF。内部保护电路包括具折返的电流限制、热限制、反向电池保护、反向电流保护和反向输出保护。

LT3065 可提供 1.2V、1.5V、1.8V、2.5V、3.3V 和 5V 固定输出电压，以及用作一个 0.6V 至 40V 输出电压范围的可调型器件。LT3065 采用耐热性能增强型 10 引脚 3mm x 3mm DFN 封装和 12 引脚 MSOP 封装。

特点
  • 输入电压范围：1.8V 至 45V
  • 输出电流：500mA
  • 压差电压：300mV
  • 可编程精准电流限值：±10%
  • 电源良好标记
  • 低噪声：25μVRMS (10Hz 至 100kHz)
  • 可调输出 (VREF = VOUT(MIN) = 600mV)
  • 输出容差：±2% (在整个电压、负载和温度范围内)
  • 可在采用低 ESR 陶瓷输出电容器 (最小电容值为 3.3μF) 时保持稳定
  • 单个电容器用于实现基准的软起动并降低输出噪声
  • 电流限制折返保护
  • 停机电流：<1μA
  • 反向电池和热限制保护
  • 10 引脚 3mm x 3mm DFN 封装和 12 引脚 MSOP 封装
    • 应用
  • 电池供电型系统
  • 汽车电源
  • 工业电源
  • 航空电子设备电源
  • 便携式仪器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3065EDD-1.2#PBF 3x3 DFN-10 E $2.64 $1.85
    LT3065EDD-1.2#TRPBF 3x3 DFN-10 E $1.91
    LT3065EDD-1.5#PBF 3x3 DFN-10 E $2.64 $1.85
    LT3065EDD-1.5#TRPBF 3x3 DFN-10 E $1.91
    LT3065EDD-1.8#PBF 3x3 DFN-10 E $2.64 $1.85
    LT3065EDD-1.8#TRPBF 3x3 DFN-10 E $1.91
    LT3065EDD-2.5#PBF 3x3 DFN-10 E $2.64 $1.85
    LT3065EDD-2.5#TRPBF 3x3 DFN-10 E $1.91
    LT3065EDD-3.3#PBF 3x3 DFN-10 E $2.64 $1.85
    LT3065EDD-3.3#TRPBF 3x3 DFN-10 E $1.91
    LT3065EDD-5#PBF 3x3 DFN-10 E $2.64 $1.85
    LT3065EDD-5#TRPBF 3x3 DFN-10 E $1.91
    LT3065EDD#PBF 3x3 DFN-10 E $2.64 $1.85
    LT3065EDD#TRPBF 3x3 DFN-10 E $1.91
    LT3065EMSE-1.2#PBF MS-12E E $2.64 $1.85
    LT3065EMSE-1.2#TRPBF MS-12E E $1.91
    LT3065EMSE-1.5#PBF MS-12E E $2.64 $1.85
    LT3065EMSE-1.5#TRPBF MS-12E E $1.91
    LT3065EMSE-1.8#PBF MS-12E E $2.64 $1.85
    LT3065EMSE-1.8#TRPBF MS-12E E $1.91
    LT3065EMSE-2.5#PBF MS-12E E $2.64 $1.85
    LT3065EMSE-2.5#TRPBF MS-12E E $1.91
    LT3065EMSE-3.3#PBF MS-12E E $2.64 $1.85
    LT3065EMSE-3.3#TRPBF MS-12E E $1.91
    LT3065EMSE-5#PBF MS-12E E $2.64 $1.85
    LT3065EMSE-5#TRPBF MS-12E E $1.91
    LT3065EMSE#PBF MS-12E E $2.64 $1.85
    LT3065EMSE#TRPBF MS-12E E $1.91
    LT3065HDD-1.2#PBF 3x3 DFN-10 H $3.43 $2.40
    LT3065HDD-1.2#TRPBF 3x3 DFN-10 H $2.46
    LT3065HDD-1.5#PBF 3x3 DFN-10 H $3.43 $2.40
    LT3065HDD-1.5#TRPBF 3x3 DFN-10 H $2.46
    LT3065HDD-1.8#PBF 3x3 DFN-10 H $3.43 $2.40
    LT3065HDD-1.8#TRPBF 3x3 DFN-10 H $2.46
    LT3065HDD-2.5#PBF 3x3 DFN-10 H $3.43 $2.40
    LT3065HDD-2.5#TRPBF 3x3 DFN-10 H $2.46
    LT3065HDD-3.3#PBF 3x3 DFN-10 H $3.43 $2.40
    LT3065HDD-3.3#TRPBF 3x3 DFN-10 H $2.46
    LT3065HDD-5#PBF 3x3 DFN-10 H $3.43 $2.40
    LT3065HDD-5#TRPBF 3x3 DFN-10 H $2.46
    LT3065HDD#PBF 3x3 DFN-10 H $3.43 $2.40
    LT3065HDD#TRPBF 3x3 DFN-10 H $2.46
    LT3065HMSE-1.2#PBF MS-12E H $3.43 $2.40
    LT3065HMSE-1.2#TRPBF MS-12E H $2.46
    LT3065HMSE-1.5#PBF MS-12E H $3.43 $2.40
    LT3065HMSE-1.5#TRPBF MS-12E H $2.46
    LT3065HMSE-1.8#PBF MS-12E H $3.43 $2.40
    LT3065HMSE-1.8#TRPBF MS-12E H $2.46
    LT3065HMSE-2.5#PBF MS-12E H $3.43 $2.40
    LT3065HMSE-2.5#TRPBF MS-12E H $2.46
    LT3065HMSE-3.3#PBF MS-12E H $3.43 $2.40
    LT3065HMSE-3.3#TRPBF MS-12E H $2.46
    LT3065HMSE-5#PBF MS-12E H $3.43 $2.40
    LT3065HMSE-5#TRPBF MS-12E H $2.46
    LT3065HMSE#PBF MS-12E H $3.43 $2.40
    LT3065HMSE#TRPBF MS-12E H $2.46
    LT3065IDD-1.2#PBF 3x3 DFN-10 I $3.00 $2.10
    LT3065IDD-1.2#TRPBF 3x3 DFN-10 I $2.16
    LT3065IDD-1.5#PBF 3x3 DFN-10 I $3.00 $2.10
    LT3065IDD-1.5#TRPBF 3x3 DFN-10 I $2.16
    LT3065IDD-1.8#PBF 3x3 DFN-10 I $3.00 $2.10
    LT3065IDD-1.8#TRPBF 3x3 DFN-10 I $2.16
    LT3065IDD-2.5#PBF 3x3 DFN-10 I $3.00 $2.10
    LT3065IDD-2.5#TRPBF 3x3 DFN-10 I $2.16
    LT3065IDD-3.3#PBF 3x3 DFN-10 I $3.00 $2.10
    LT3065IDD-3.3#TRPBF 3x3 DFN-10 I $2.16
    LT3065IDD-5#PBF 3x3 DFN-10 I $3.00 $2.10
    LT3065IDD-5#TRPBF 3x3 DFN-10 I $2.16
    LT3065IDD#PBF 3x3 DFN-10 I $3.00 $2.10
    LT3065IDD#TRPBF 3x3 DFN-10 I $2.17
    LT3065IMSE-1.2#PBF MS-12E I $3.00 $2.10
    LT3065IMSE-1.2#TRPBF MS-12E I $2.16
    LT3065IMSE-1.5#PBF MS-12E I $3.00 $2.10
    LT3065IMSE-1.5#TRPBF MS-12E I $2.16
    LT3065IMSE-1.8#PBF MS-12E I $3.00 $2.10
    LT3065IMSE-1.8#TRPBF MS-12E I $2.16
    LT3065IMSE-2.5#PBF MS-12E I $3.00 $2.10
    LT3065IMSE-2.5#TRPBF MS-12E I $2.16
    LT3065IMSE-3.3#PBF MS-12E I $3.00 $2.10
    LT3065IMSE-3.3#TRPBF MS-12E I $2.16
    LT3065IMSE-5#PBF MS-12E I $3.00 $2.10
    LT3065IMSE-5#TRPBF MS-12E I $2.16
    LT3065IMSE#PBF MS-12E I $3.00 $2.10
    LT3065IMSE#TRPBF MS-12E I $2.16
    LT3065MPDD-1.2#PBF 3x3 DFN-10 MP $7.22 $5.05
    LT3065MPDD-1.2#TRPBF 3x3 DFN-10 MP $5.11
    LT3065MPDD-1.5#PBF 3x3 DFN-10 MP $7.22 $5.05
    LT3065MPDD-1.5#TRPBF 3x3 DFN-10 MP $5.11
    LT3065MPDD-1.8#PBF 3x3 DFN-10 MP $7.22 $5.05
    LT3065MPDD-1.8#TRPBF 3x3 DFN-10 MP $5.11
    LT3065MPDD-2.5#PBF 3x3 DFN-10 MP $7.22 $5.05
    LT3065MPDD-2.5#TRPBF 3x3 DFN-10 MP $5.11
    LT3065MPDD-3.3#PBF 3x3 DFN-10 MP $7.22 $5.05
    LT3065MPDD-3.3#TRPBF 3x3 DFN-10 MP $5.11
    LT3065MPDD-5#PBF 3x3 DFN-10 MP $7.22 $5.05
    LT3065MPDD-5#TRPBF 3x3 DFN-10 MP $5.11
    LT3065MPDD#PBF 3x3 DFN-10 MP $7.22 $5.05
    LT3065MPDD#TRPBF 3x3 DFN-10 MP $5.11
    LT3065MPMSE-1.2#PBF MS-12E MP $7.22 $5.05
    LT3065MPMSE-1.2#TRPBF MS-12E MP $5.11
    LT3065MPMSE-1.5#PBF MS-12E MP $7.22 $5.05
    LT3065MPMSE-1.5#TRPBF MS-12E MP $5.11
    LT3065MPMSE-1.8#PBF MS-12E MP $7.22 $5.05
    LT3065MPMSE-1.8#TRPBF MS-12E MP $5.11
    LT3065MPMSE-2.5#PBF MS-12E MP $7.22 $5.05
    LT3065MPMSE-2.5#TRPBF MS-12E MP $5.11
    LT3065MPMSE-3.3#PBF MS-12E MP $7.22 $5.05
    LT3065MPMSE-3.3#TRPBF MS-12E MP $5.11
    LT3065MPMSE-5#PBF MS-12E MP $7.22 $5.05
    LT3065MPMSE-5#TRPBF MS-12E MP $5.11
    LT3065MPMSE#PBF MS-12E MP $7.22 $5.05
    LT3065MPMSE#TRPBF MS-12E MP $5.11
