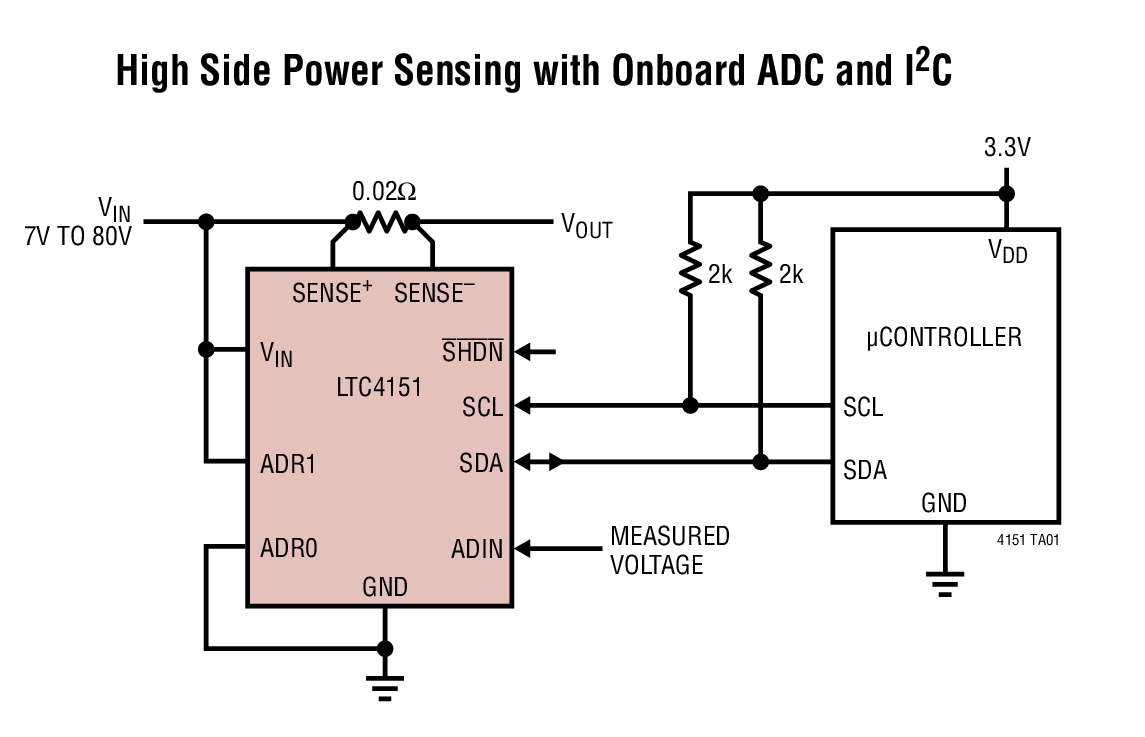

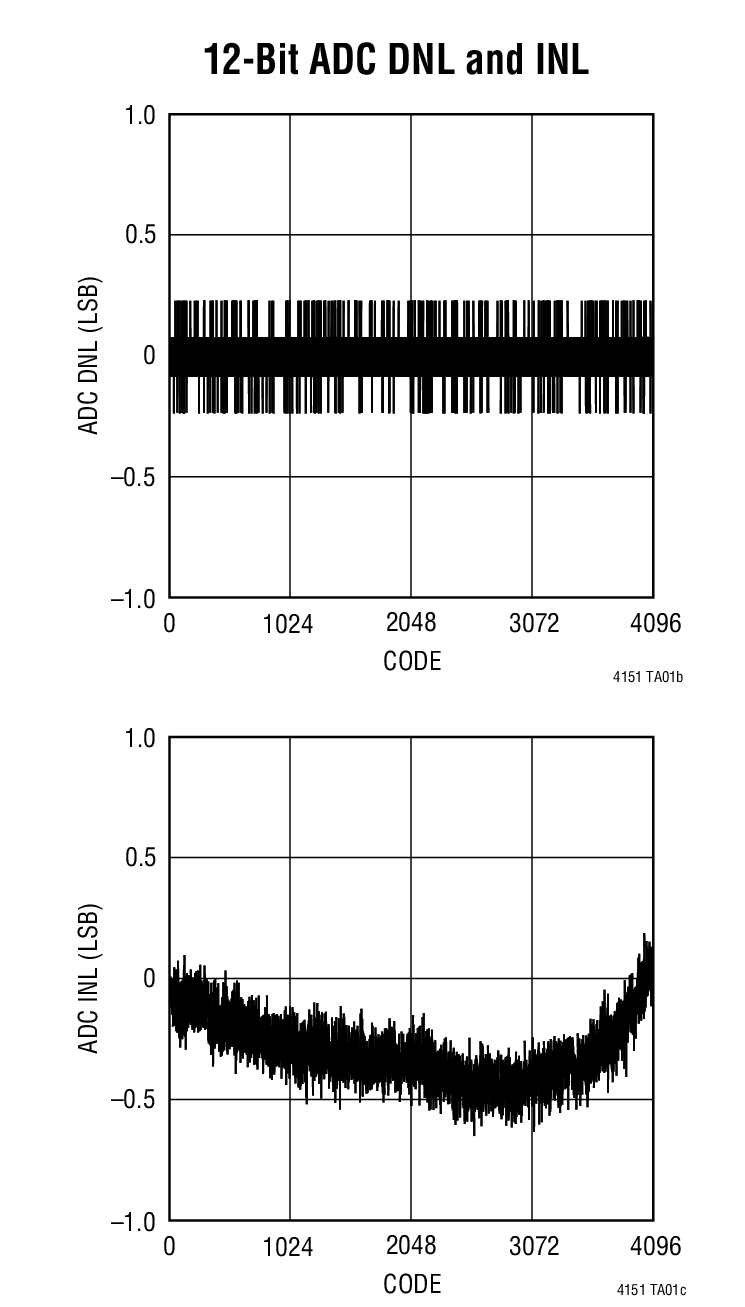

LTC4151 - 典型应用图例：

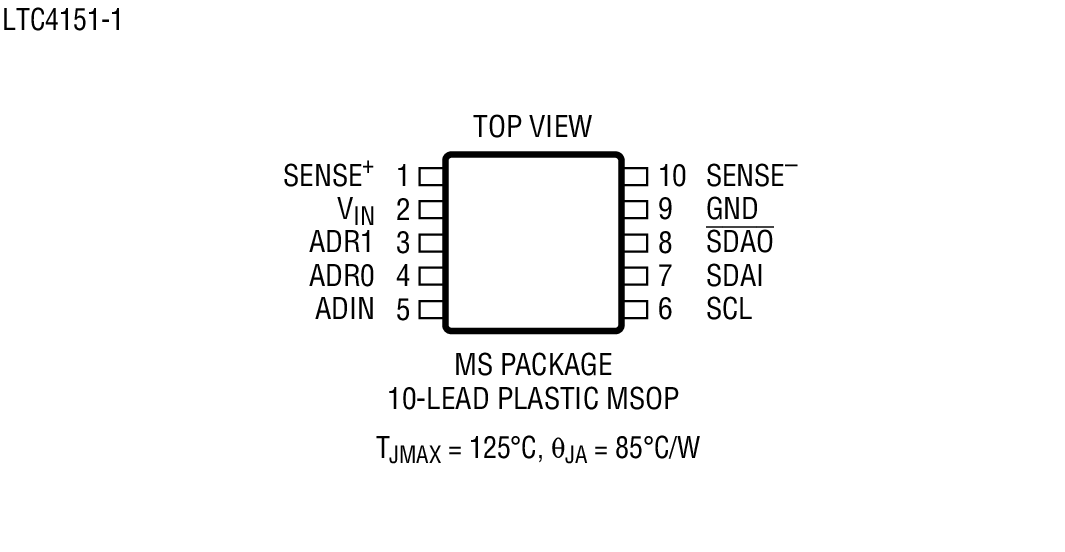

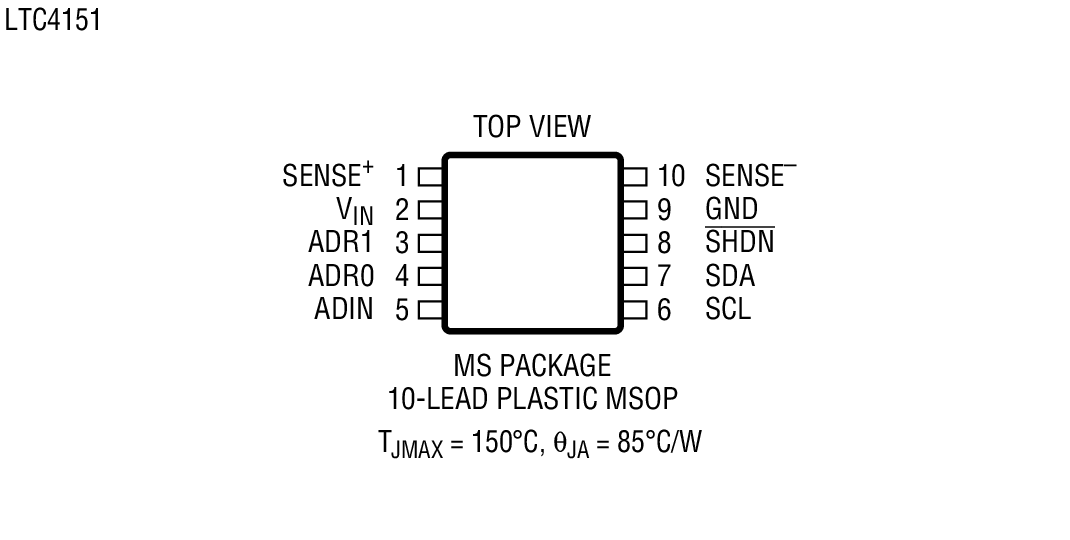

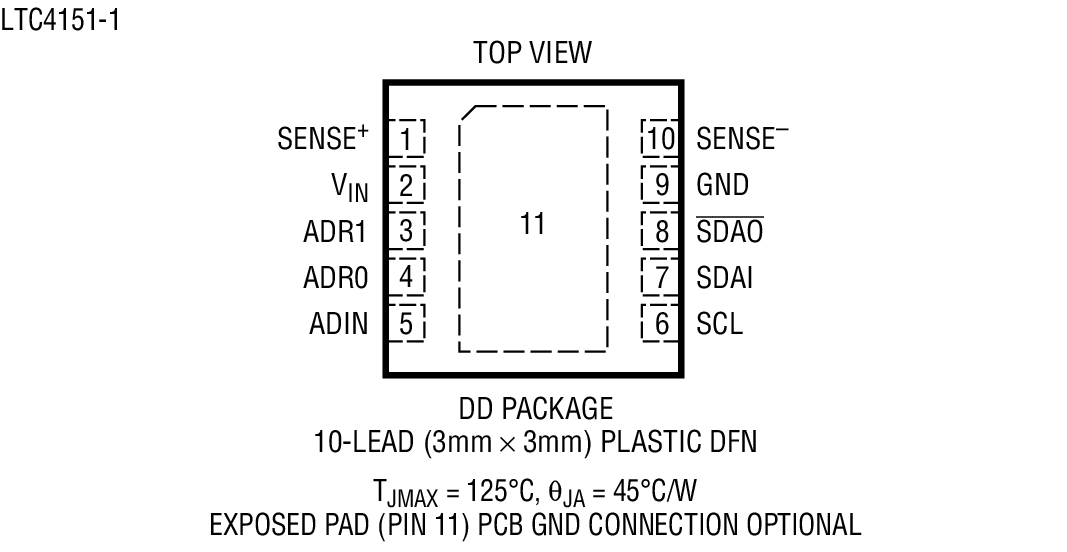

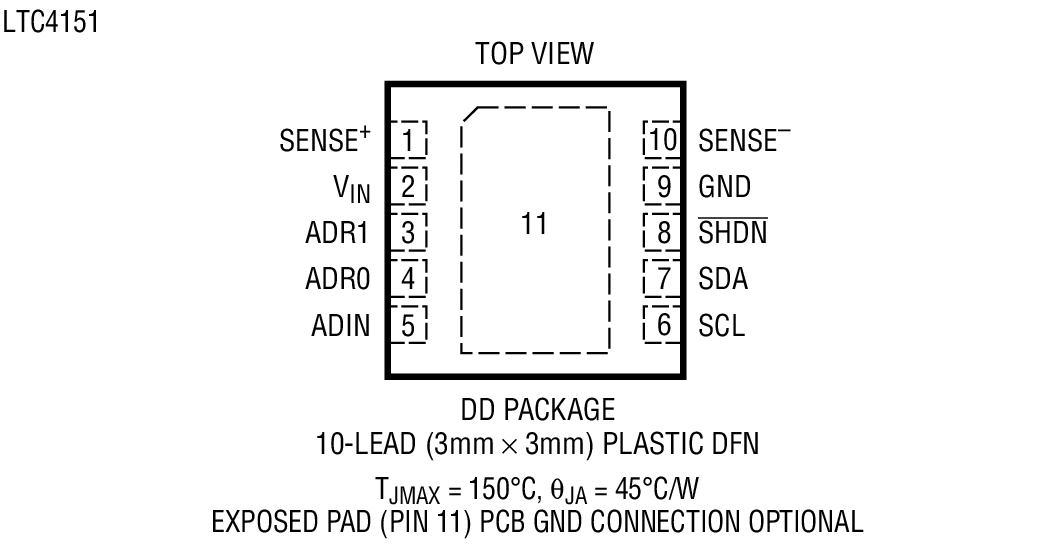

LTC4151 - 封装图解：

LTC4151 - LTC4151是高电压 I²C 电流和电压监视器

LTC4151是Linear公司的一款电流检测放大器产品，LTC4151是高电压 I²C 电流和电压监视器，本站介绍了LTC4151的封装应用图解、特点和优点、功能等，并给出了与LTC4151相关的凌力尔特元器件型号供参考。

LTC4151 - 高电压 I²C 电流和电压监视器

LTC4151 - 高电压 I²C 电流和电压监视器 - Linear Technology（凌力尔特）

功能描述

LTC4151是高端电源监视器，具有 7V 至 80V 的宽工作电压范围。在默认的操作模式中，内置 12 位 ADC 连续地测量高端电流、输入电压和一个外部电压。当由一个主机进行轮询时，数据将通过 I2C 接口来报告。这些监视器还能够以一种“快照”模式来执行按需的测量。LTC4151 具有一个专用的停机引脚以降低功耗。LTC4151-1 / LTC4151-2 具有分离的I2C 数据引脚以驱动光隔离器。在 LTC4151-1 的数据输出是反转的，而数据在 LTC4151-2 是不反转。

特点

宽工作电压范围：7V 至 80V

电流和电压的测量分辨率均为 12 位

I2C 接口

附加的 ADC 输入负责监视一个外部电压

连续扫描和快照模式

停机模式 (LTC4151) 把静态电流减小至 120μA

用于光隔离的分离 SDA (LTC4151-1 / LTC4151-2)

纤巧型 10 引脚 MSOP、10 引脚 3mm x 3mm DFN 和 16 引脚 SO 封装

应用

-48V 电信基础设施

汽车

工业

消费类

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC4151CDD-1#PBF	3x3 DFN-10	C	$4.64	$2.60
LTC4151CDD-1#TRPBF	3x3 DFN-10	C		$2.66
LTC4151CDD#PBF	3x3 DFN-10	C	$4.64	$2.60
LTC4151CDD#TRPBF	3x3 DFN-10	C		$2.66
LTC4151CMS-1#PBF	MS-10	C	$4.64	$2.60
LTC4151CMS-1#TRPBF	MS-10	C		$2.66
LTC4151CMS#PBF	MS-10	C	$4.64	$2.60
LTC4151CMS#TRPBF	MS-10	C		$2.66
LTC4151CS-2#PBF	SO-16	C	$3.71	$2.60
LTC4151CS-2#TRPBF	SO-16	C		$2.66
LTC4151HDD#PBF	3x3 DFN-10	H	$6.36	$3.59
LTC4151HDD#TRPBF	3x3 DFN-10	H		$3.65
LTC4151HMS#PBF	MS-10	H	$6.36	$3.59
LTC4151HMS#TRPBF	MS-10	H		$3.65
LTC4151IDD-1#PBF	3x3 DFN-10	I	$5.57	$3.12
LTC4151IDD-1#TRPBF	3x3 DFN-10	I		$3.18
LTC4151IDD#PBF	3x3 DFN-10	I	$5.57	$3.12
LTC4151IDD#TRPBF	3x3 DFN-10	I		$3.18
LTC4151IMS	MS-10	I	$5.57	$3.12
LTC4151IMS-1#PBF	MS-10	I	$5.57	$3.12
LTC4151IMS-1#TRPBF	MS-10	I		$3.18
LTC4151IMS#PBF	MS-10	I	$5.57	$3.12
LTC4151IMS#TRPBF	MS-10	I		$3.18
LTC4151IS-2#PBF	SO-16	I	$4.46	$3.12
LTC4151IS-2#TRPBF	SO-16	I		$3.18
