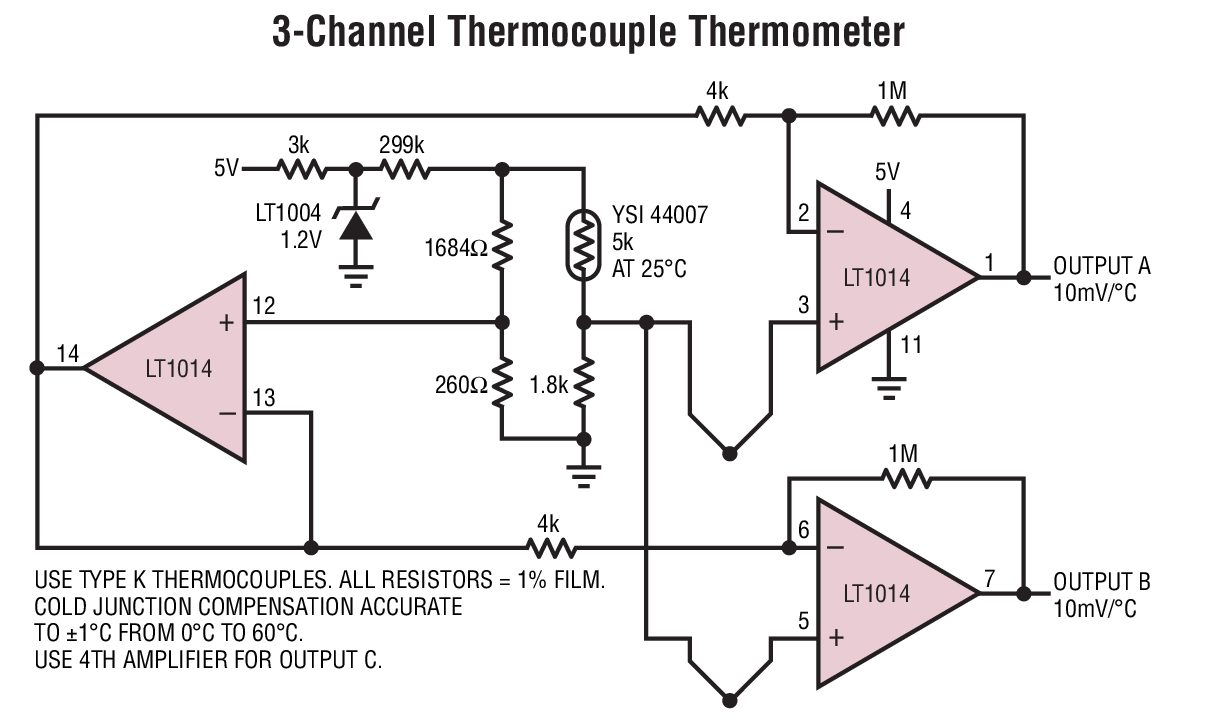

LT1014典型应用图例一

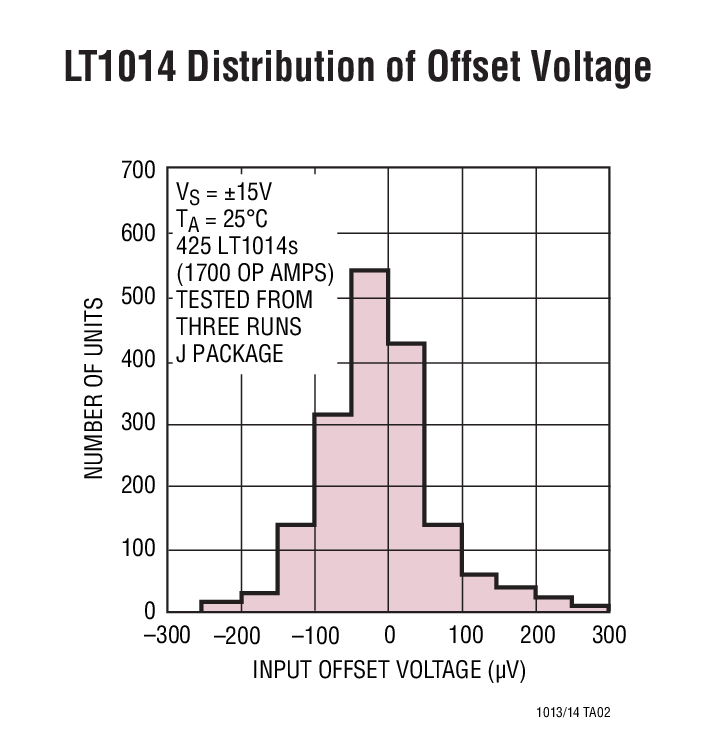

LT1014典型应用图例二
LT1014 - 封装图解:

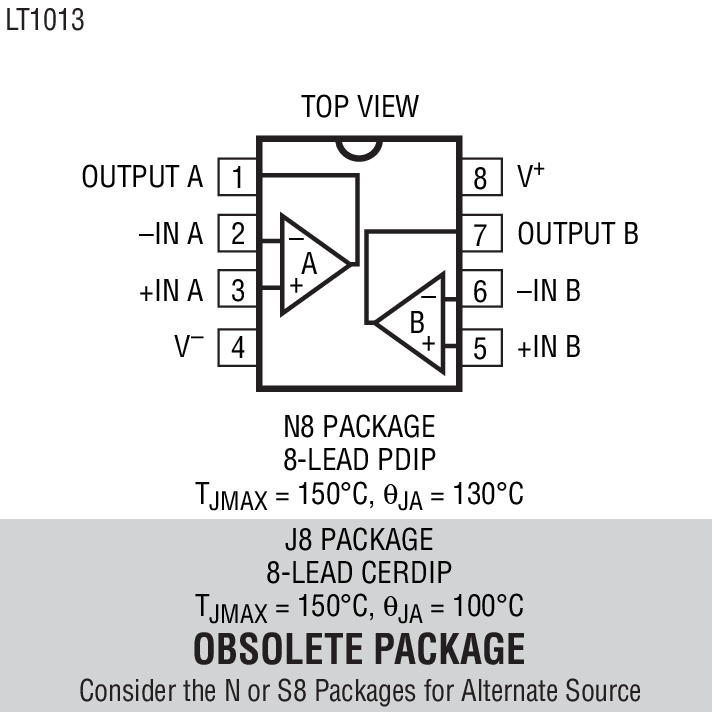

LT1014封装图解一

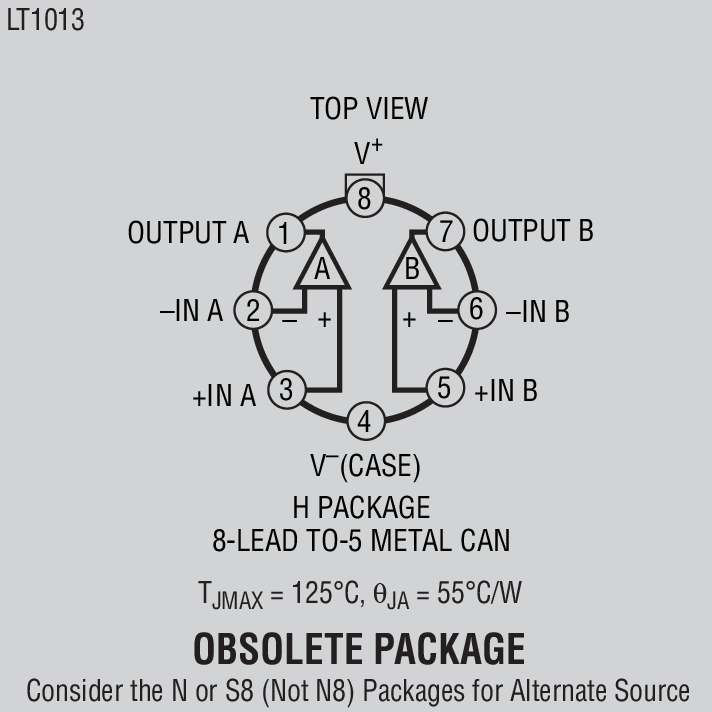

LT1014封装图解二

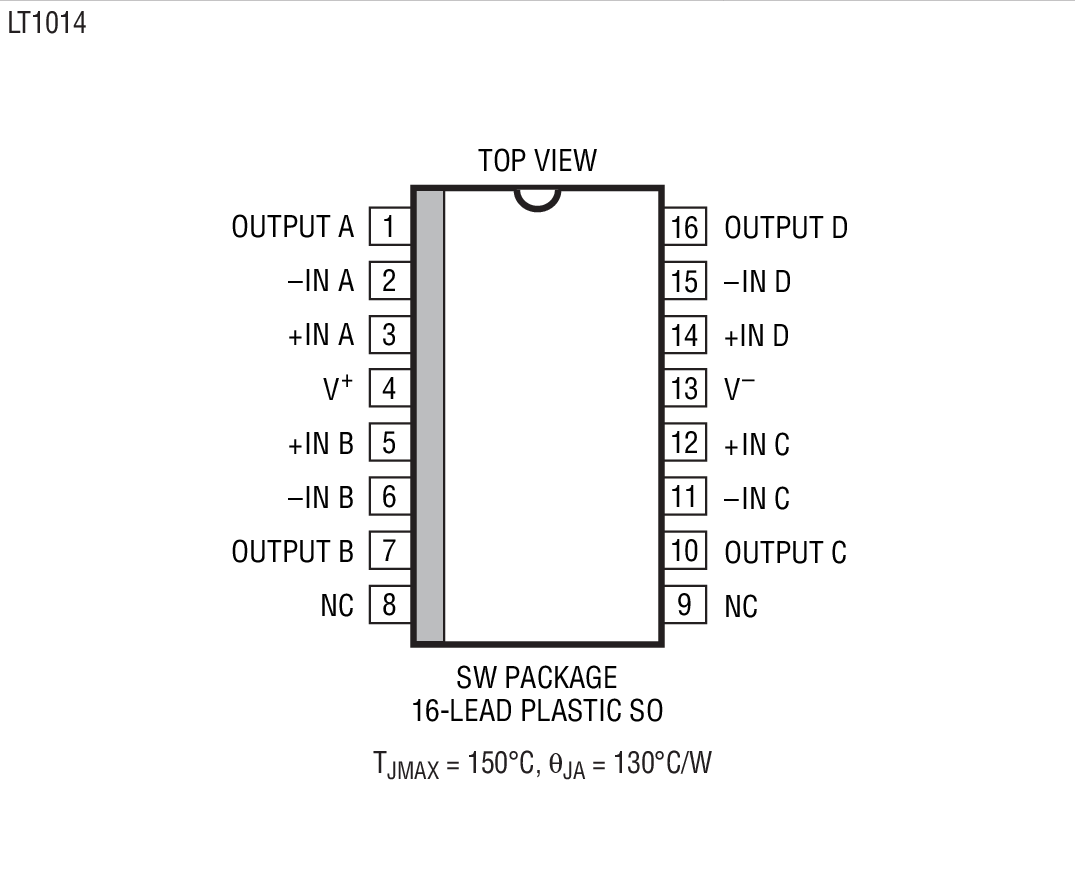

LT1014封装图解三

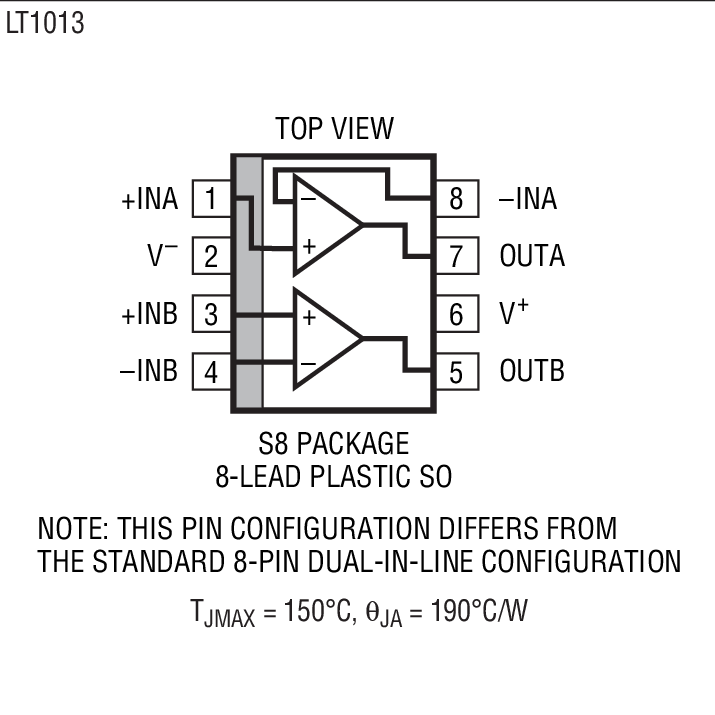

LT1014封装图解四

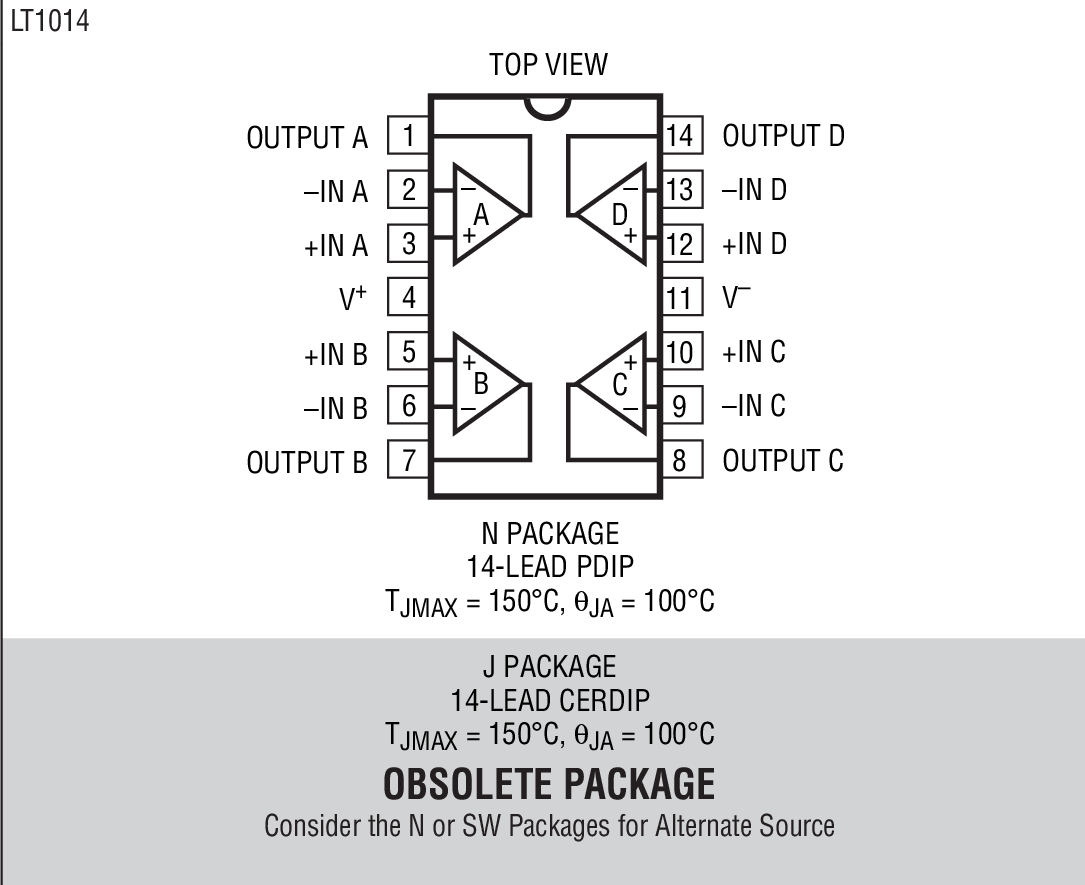

LT1014封装图解五
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT1014介绍
LT1014 - LT1014是四通道精准运算放大器

LT1014是Linear公司的一款精准放大器产品,LT1014是四通道精准运算放大器,本站介绍了LT1014的封装应用图解、特点和优点、功能等,并给出了与LT1014相关的凌力尔特元器件型号供参考。

LT1014 - 四通道精准运算放大器

LT1014 - 四通道精准运算放大器 - Linear Technology(凌力尔特)

功能描述

LT1014 是首款能够对采用业界标准的 14 引脚 DIP LM324 / LM348 / OP-11 / 4156 引脚配置的设计直接进行升级的精准四通道运算放大器。与单通道运算放大器相比,它不再需要牺牲性能指标,同时节省了板级空间和成本。

LT1014 具有 50μV 的低失调电压、0.3μV/°C 的漂移、0.15nA 的失调电流、800万 的增益、117dB 的共模抑制和120dB 的电源抑制,因而堪称一款真正精准的四通道运算放大器。特别重要的是低失调电压,因为在四通道配置中未提供失调零位终端。虽然每个放大器的电源电流仅为 350μA,但凭借一种新型输出级设计,仍然能够供应和吸收超过20mA 的负载电流,并保持高电压增益。

同样,LT1013 是首款采用 8 引脚业界标准配置的精准双通道运算放大器,可实现诸如 MC1458 / MC1558、LM158 和 OP-221 等常用器件的性能升级。LT1013 的规格指标与 LT1014 的相似 (甚至略胜一筹)。

LT1013 和 LT1014 均可采用单 5V 工作电源:输入共模范围包括地电位;输出还可摆动至地电位的几毫伏 (mV) 以内。消除了以往单电源设计中非常明显的交越失真。提供了一整套采用 ±15V 和单 5V 电源时的规格。

特点
  • 单电源操作 输入电压范围扩展至地 输出在吸收电流时摆动至地
  • 引脚与具精准规格的 1458 和 324 兼容
  • 保证失调电压:150μV 最大值
  • 保证低漂移:2μV/°C 最大值
  • 保证失调电流:0.8nA 最大值
  • 保证高增益 5mA 负载电流:最小增益 150 万 17mA 负载电流: 最小增益 80 万
  • 保证低电源电流:500μA 最大值
  • 低电压噪声:0.55μVP-P (0.1Hz 至 10Hz)
  • 低电流噪声:优于 OP-07,达到了0.07pA/√Hz
  • 应用
  • 电池供电型精密仪表
  • 应变仪信号调理器
  • 热电偶放大器
  • 仪表放大器
  • 4mA-20mA 电流回路发送器
  • 多限制门限检测
  • 有源滤波器
  • 多增益部件
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1014ACN N-14 C $8.50 $6.80
    LT1014ACN#PBF N-14 C $8.50 $6.80
    LT1014CN N-14 C $6.25 $5.15
    LT1014CN#PBF N-14 C $6.25 $5.15
    LT1014DN N-14 C $4.17 $3.45
    LT1014DN#PBF N-14 C $4.17 $3.45
    LT1014DSW SW-16 C $4.92 $4.00
    LT1014DSW#PBF SW-16 C $4.92 $4.00
    LT1014DSW#TR SW-16 C $4.06
    LT1014DSW#TRPBF SW-16 C $4.06
    LT1014IN N-14 I $5.67 $4.60
    LT1014IN#PBF N-14 I $5.67 $4.60
    LT1014ISW SW-16 I $6.42 $5.20
    LT1014ISW#PBF SW-16 I $6.42 $5.20
    LT1014ISW#TR SW-16 I $5.26
    LT1014ISW#TRPBF SW-16 I $5.26
