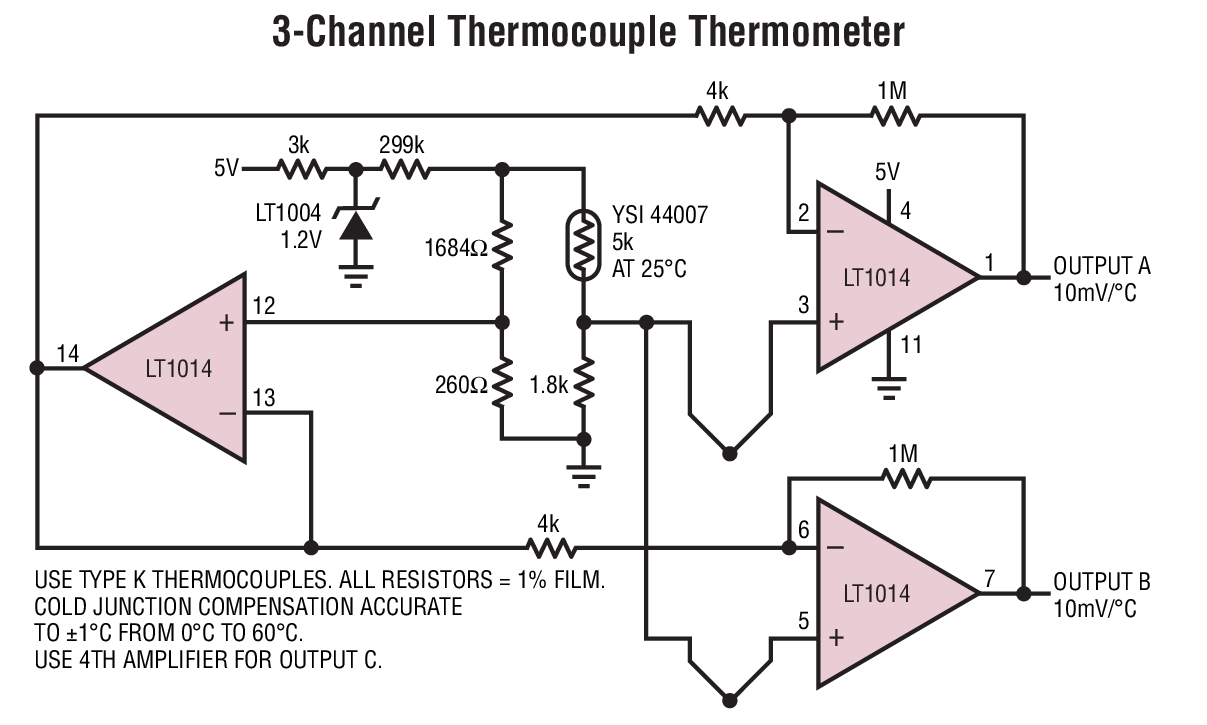

LT1013典型应用图例一
LT1013典型应用图例二
LT1013 - 封装图解：

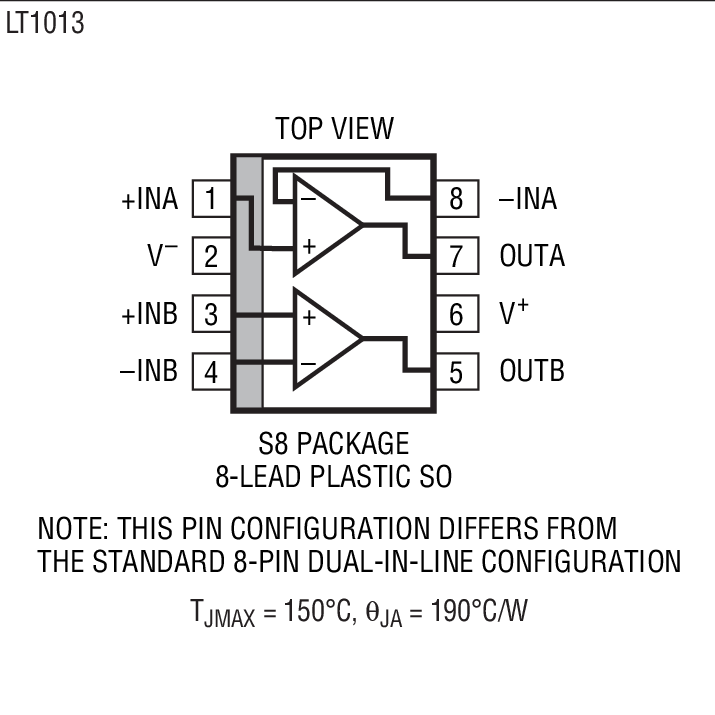

LT1013封装图解一

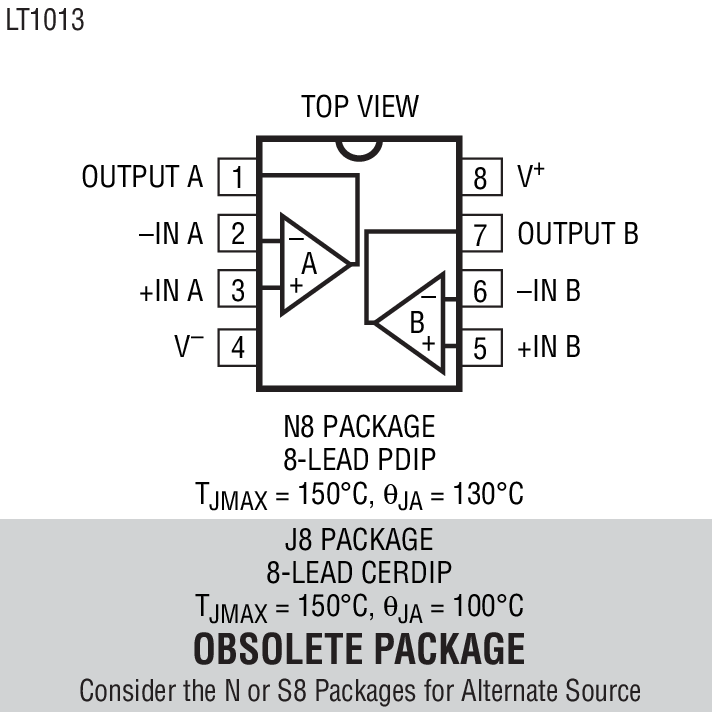

LT1013封装图解二

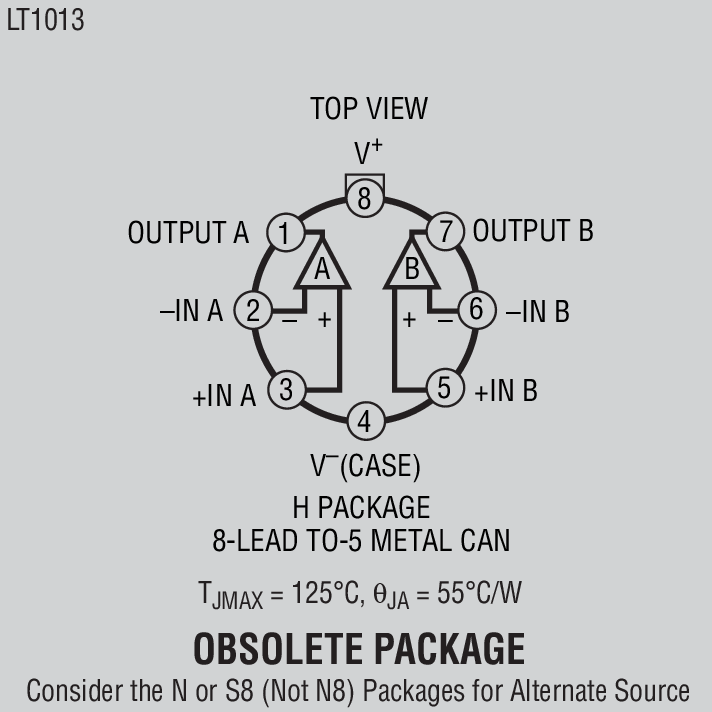

LT1013封装图解三

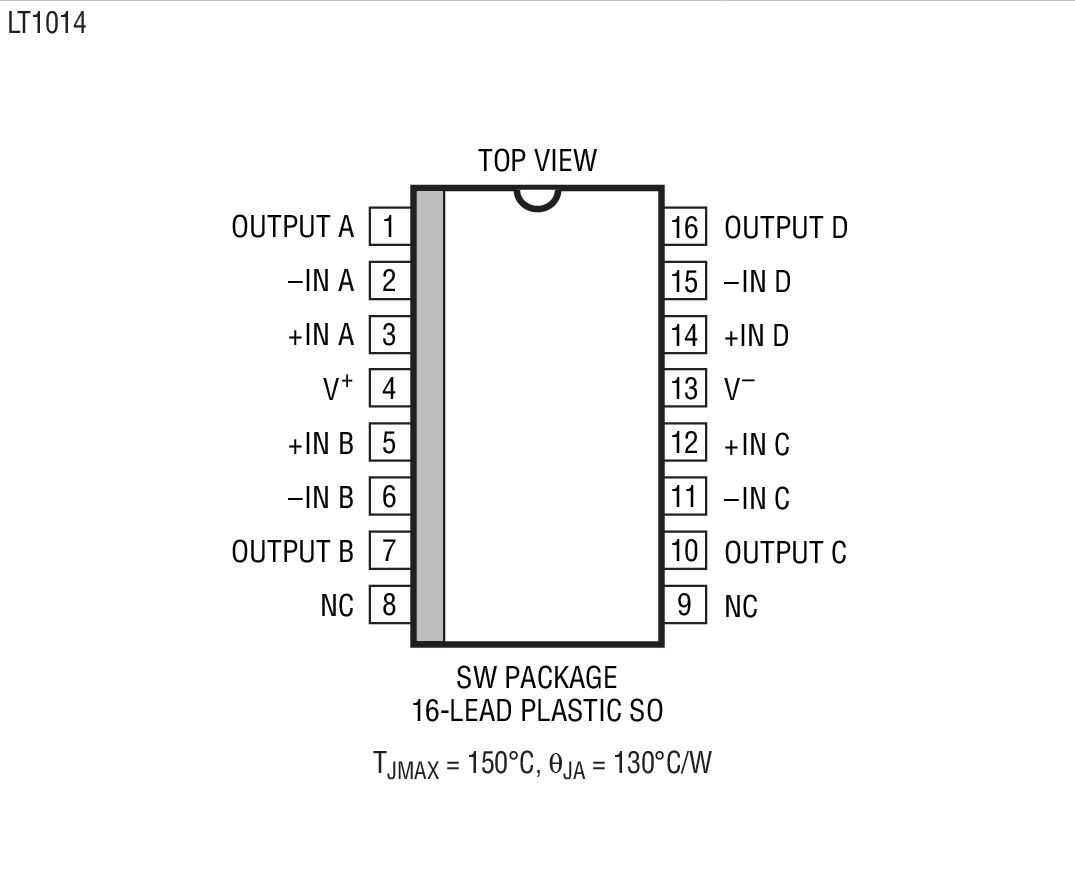

LT1013封装图解四

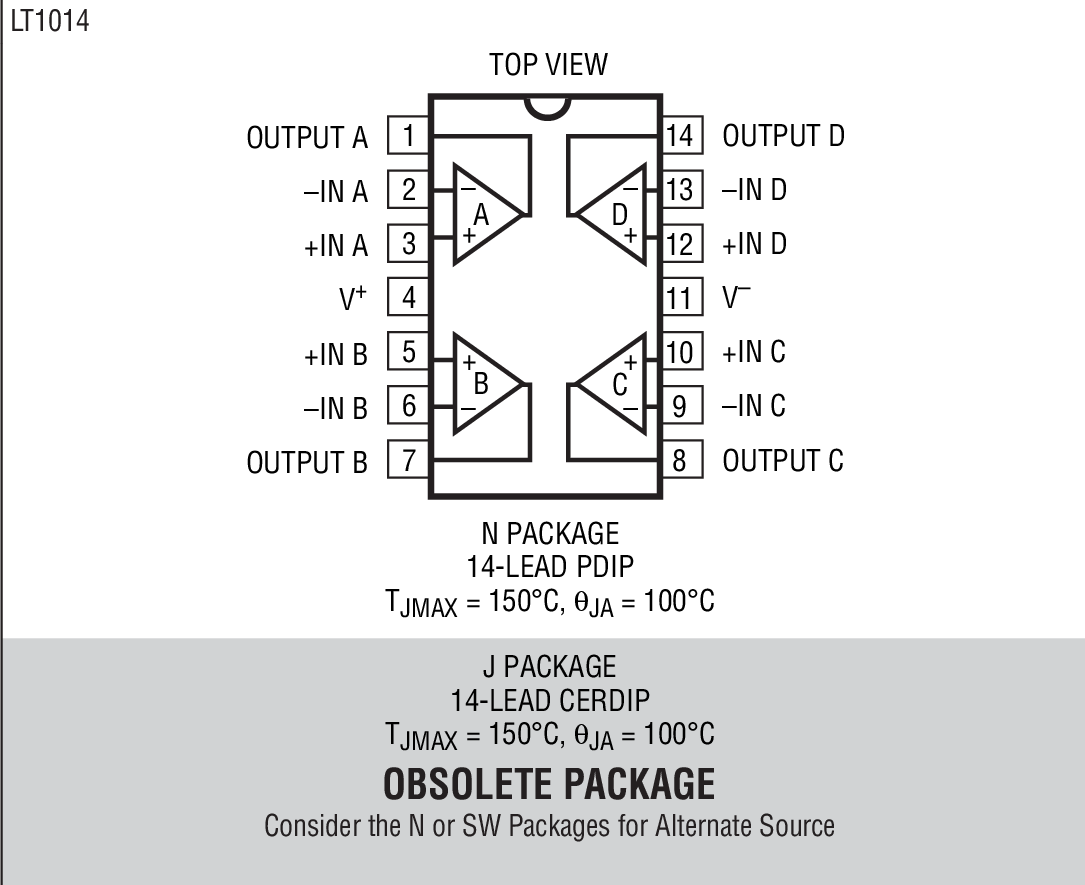

LT1013封装图解五
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT1013介绍

LT1013 - LT1013是双通道精准运算放大器

LT1013是LINEAR凌力尔特公司的一款精准放大器产品，LT1013是LT1013是双通道精准运算放大器，本站介绍了LT1013的封装应用图解、特点和优点、功能等，并给出了与LT1013相关的LINEAR元器件型号供参考。

LT1013 - LT1013是双通道精准运算放大器 - 精准放大器 - 信号调理 - 凌力尔特

LT1013 - 双通道精准运算放大器

LT1013 - 双通道精准运算放大器 - Linear Technology（凌力尔特）

功能描述

LT1014 是首款能够对采用业界标准的 14 引脚 DIP LM324 / LM348 / OP-11 / 4156 引脚配置的设计直接进行升级的精准四通道运算放大器。与单通道运算放大器相比，它不再需要牺牲性能指标，同时节省了板级空间和成本。

LT1014 具有 50μV 的低失调电压、0.3μV/°C的漂移、0.15nA 的失调电流、800万 的增益、117dB 的共模抑制和120dB 的电源抑制，因而堪称一款真正精准的四通道运算放大器。特别重要的是低失调电压，因为在四通道配置中未提供失调零位终端。虽然每个放大器的电源电流仅为 350μA，但凭借一种新型输出级设计，仍然能够供应和吸收超过20mA 的负载电流，并保持高电压增益。

同样，LT1013 是首款采用 8 引脚业界标准配置的精准双通道运算放大器，可实现诸如 MC1458/MC1558、LM158 和 OP-221 等常用器件的性能升级。LT1013 的规格指标与 LT1014 的相似 (甚至略胜一筹)。

LT1013 和 LT1014 均可采用单 5V 工作电源：输入共模范围包括地电位；输出还可摆动至地电位的几毫伏 (mV) 以内。消除了以往单电源设计中非常明显的交越失真。提供了一整套采用 ±15V 和单 5V 电源时的规格。

特点
  • 单电源操作 输入电压范围扩展至地 输出在吸收电流时摆动至地
  • 引脚与具精准规格的 1458 和 324 兼容
  • 保证失调电压：150μV 最大值
  • 保证低漂移：2μV/°C 最大值
  • 保证失调电流：0.8nA 最大值
  • 保证高增益 5mA 负载电流：最小增益 150 万 17mA 负载电流：最小增益 80 万
  • 保证低电源电流：500μA 最大值
  • 低电压噪声：0.55μVP-P (0.1Hz 至10Hz)
  • 低电流噪声：优于 OP-07，达到了 0.07pA/√Hz
    • 应用
  • 电池供电型精密仪表 应变仪信号调理器 热电偶放大器 仪表放大器
  • 4mA-20mA 电流回路发送器
  • 多限制门限检测
  • 有源滤波器
  • 多增益部件
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1013ACN8 N-8 C $4.75 $3.80
    LT1013ACN8#PBF N-8 C $4.75 $3.80
    LT1013AMH TO-5 M $41.55
    LT1013CN8 N-8 C $2.83 $2.30
    LT1013CN8#PBF N-8 C $2.83 $2.30
    LT1013DN8 N-8 C $2.33 $1.90
    LT1013DN8#PBF N-8 C $2.33 $1.90
    LT1013DS8 SO-8 C $2.67 $2.20
    LT1013DS8#PBF SO-8 C $2.67 $2.20
    LT1013DS8#TR SO-8 C $2.26
    LT1013DS8#TRPBF SO-8 C $2.26
    LT1013IN8 N-8 I $4.58 $3.75
    LT1013IN8#PBF N-8 I $4.58 $3.75
    LT1013IS8 SO-8 I $5.00 $4.05
    LT1013IS8#PBF SO-8 I $5.00 $4.05
    LT1013IS8#TR SO-8 I $4.11
    LT1013IS8#TRPBF SO-8 I $4.11
