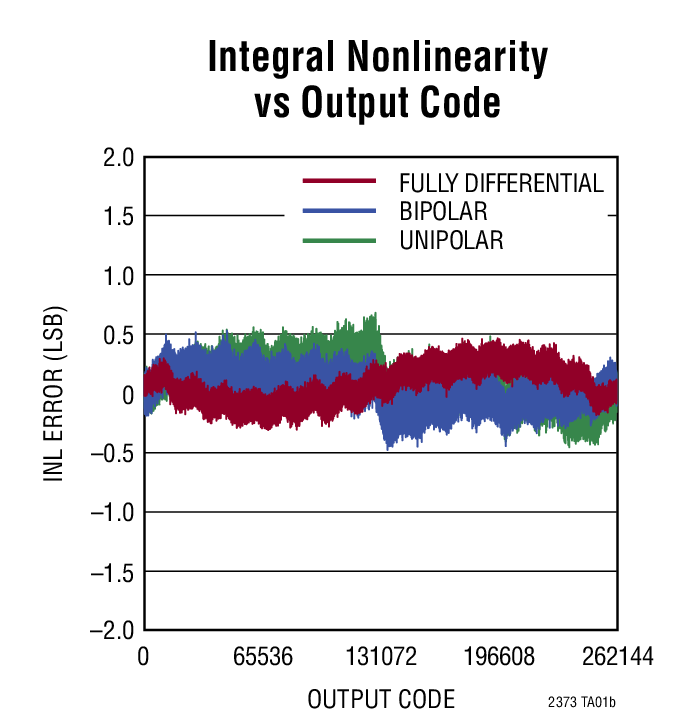

LTC2373-18典型应用图例一

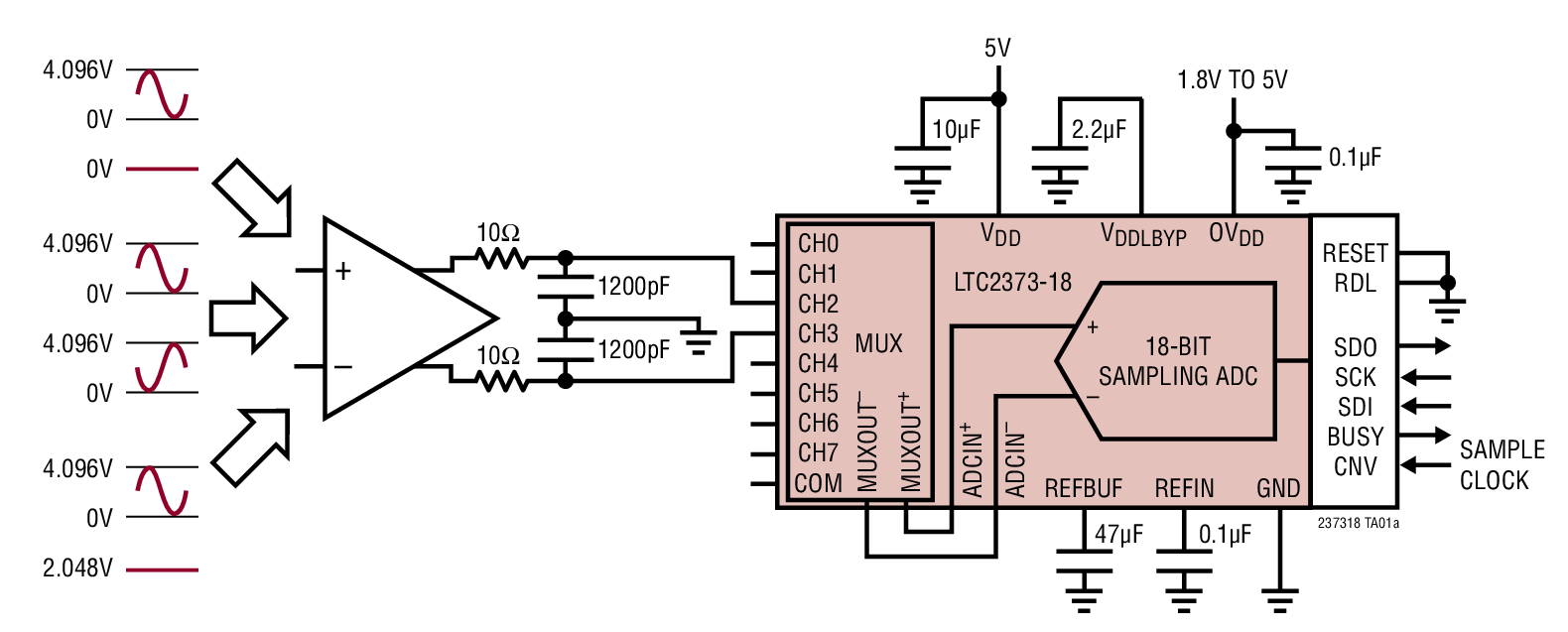

LTC2373-18典型应用图例二
LTC2373-18 - 封装图解:

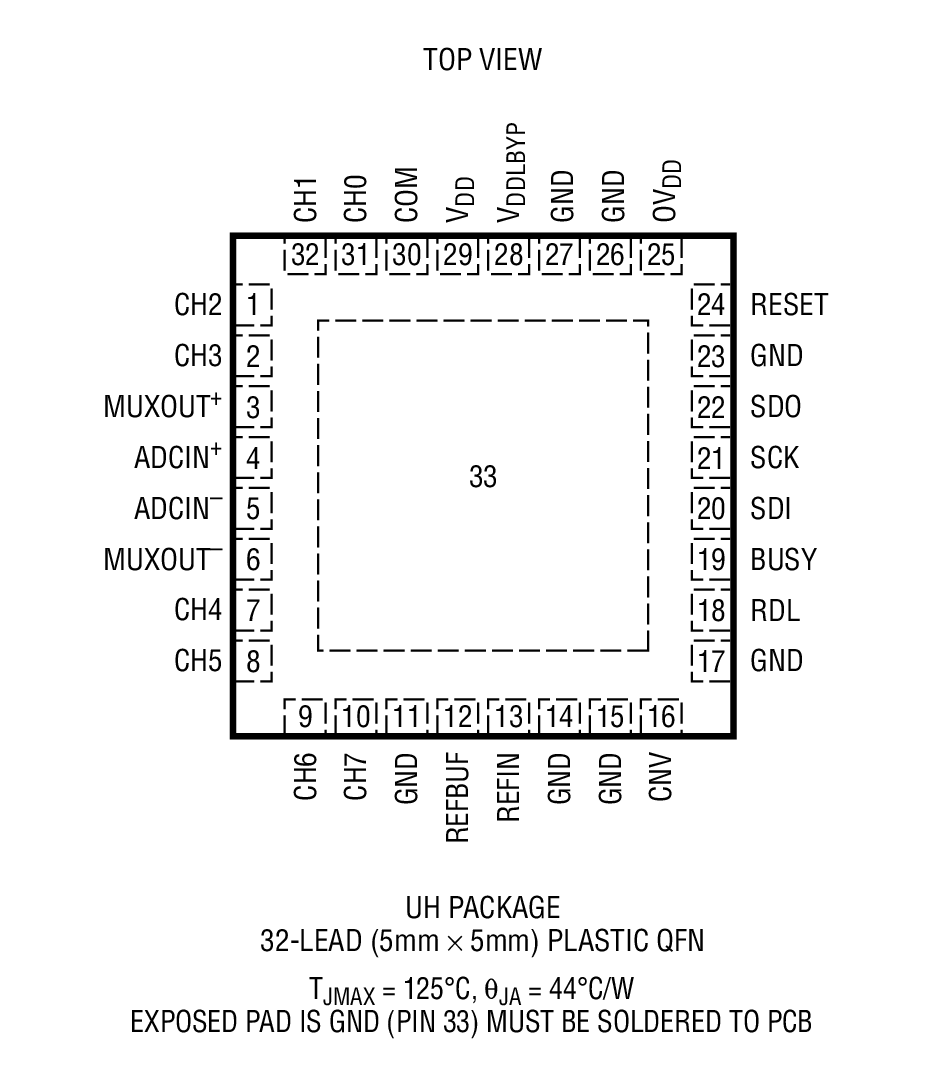

LTC2373-18封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC2373-18介绍
LTC2373-18 - LTC2373-18是具 100dB SNR 的 18 位、1Msps、8 通道 SAR ADC

LTC2373-18是Linear公司的一款通用型 SAR ADC产品,LTC2373-18是具 100dB SNR 的 18 位、1Msps、8 通道 SAR ADC,本站介绍了LTC2373-18的封装应用图解、特点和优点、功能等,并给出了与LTC2373-18相关的凌力尔特元器件型号供参考。

LTC2373-18 - 具 100dB SNR 的 18 位、1Msps、8 通道 SAR ADC

LTC2373-18 - 具 100dB SNR 的 18 位、1Msps、8 通道 SAR ADC - Linear Technology(凌力尔特)

功能描述

LTC2373-18 是一款低噪声、高速、8通道 18 位逐次逼近型寄存器 (SAR) ADC。LTC2373-18 采用单 5V 工作电源,具有一个高度可配置的低串扰 8 通道输入多路复用器,可支持全差分、伪差分单极和伪差分双极模拟输入范围。LTC2373-18 在所有输入范围内均实现了 ±2.75LSB INL (最大值)、无漏失码 (在 18 位) 和 100dB (全差分) / 95dB (伪差分) SNR (典型值)。

LTC2373-18 具有一个内置低漂移 (20ppm/°C 最大值) 2.048V 温度补偿型基准和一个可进行单触发的基准缓冲器。另外,LTC2373-18 还具有一个可支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口,通过该接口可以设置一个多达 16 步的排序器。一个内部振荡器负责设定转换时间,从而缓解了外部定时方面的考虑。LTC2373-18 的功耗仅为 40mW 并在转换操作之间自动进入打盹模式,从而减低了随采样速率而调节的功率耗散。此外,还提供了一种睡眠模式以把 LTC2373-18 的功耗降低至 300μW,旨在进一步减少待用期间的功率损耗。

特点
  • 1Msps 吞吐速率
  • 18 位分辨率,无漏失码
  • 具可选输入范围的 8 通道多路复用器 全差分 (±4.096V) 伪差分单极 (0V 至 4.096V) 伪差分双极 (±2.048V)
  • INL:±2.75LSB (最大值)
  • SNR:在 fIN = 1kHz 时的典型值为 100dB (全差分) / 95dB (伪差分)
  • THD:在 fIN = 1kHz 时的典型值为 -110dB
  • 可编程排序器
  • 可选的数字增益压缩
  • 具有 1.8V 至 5V I/O 电压的单 5V 电源
  • SPI 兼容型串行 I/O
  • 内置 2.048V 基准和基准缓冲器
  • 无流水线延迟,无周期延迟
  • 功率耗散:40mW (典型值)
  • 保证运作至 125°C
  • 32 引脚 5mm x 5mm QFN 封装
  • 应用
  • 可编程逻辑控制器
  • 工业过程控制
  • 高速数据采集
  • 便携式或紧凑型仪表
  • ATE (自动测试设备)
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2373CUH-18#PBF 5x5 QFN-32 C $24.79 $17.35
    LTC2373CUH-18#TRPBF 5x5 QFN-32 C $24.85 $17.41
    LTC2373HUH-18#PBF 5x5 QFN-32 H $32.78 $22.95
    LTC2373HUH-18#TRPBF 5x5 QFN-32 H $32.84 $23.01
    LTC2373IUH-18#PBF 5x5 QFN-32 I $28.50 $19.95
    LTC2373IUH-18#TRPBF 5x5 QFN-32 I $28.56 $20.01
