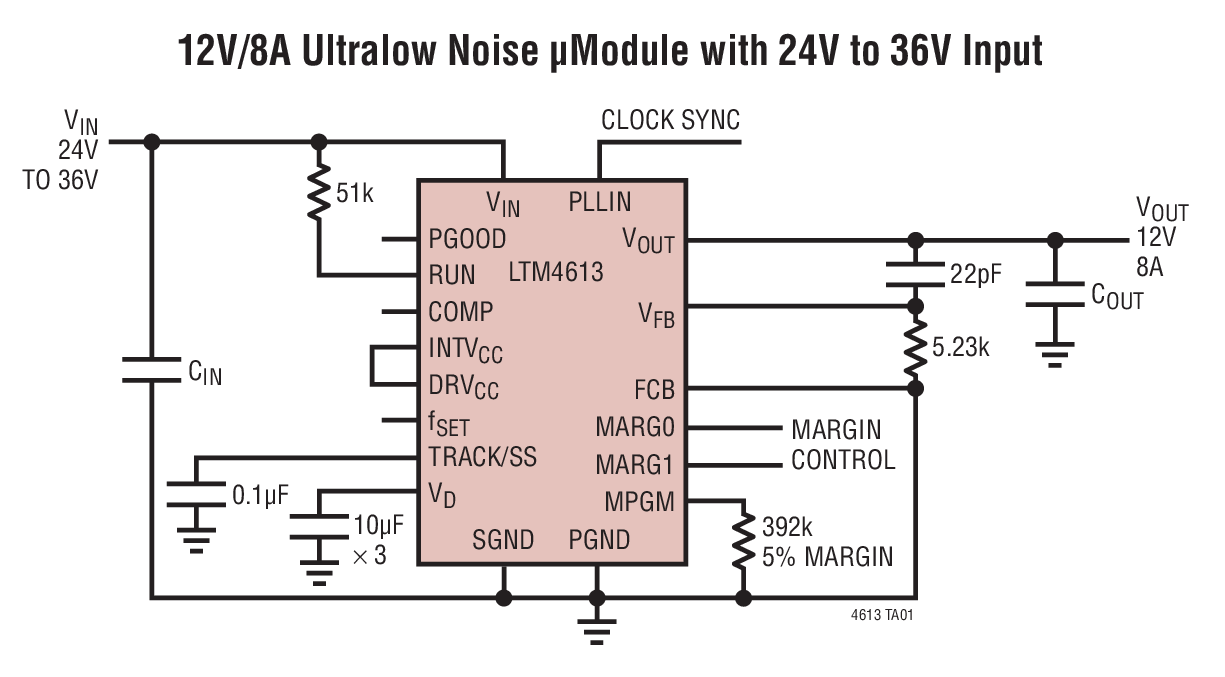

LTM4613典型应用图例一

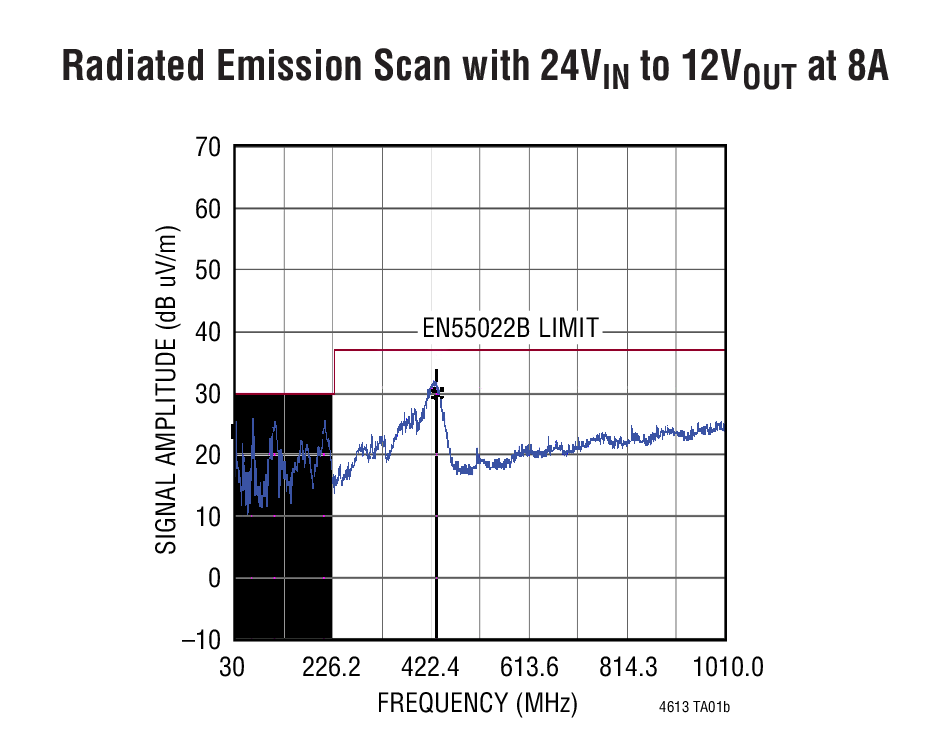

LTM4613典型应用图例二
LTM4613 - 封装图解：

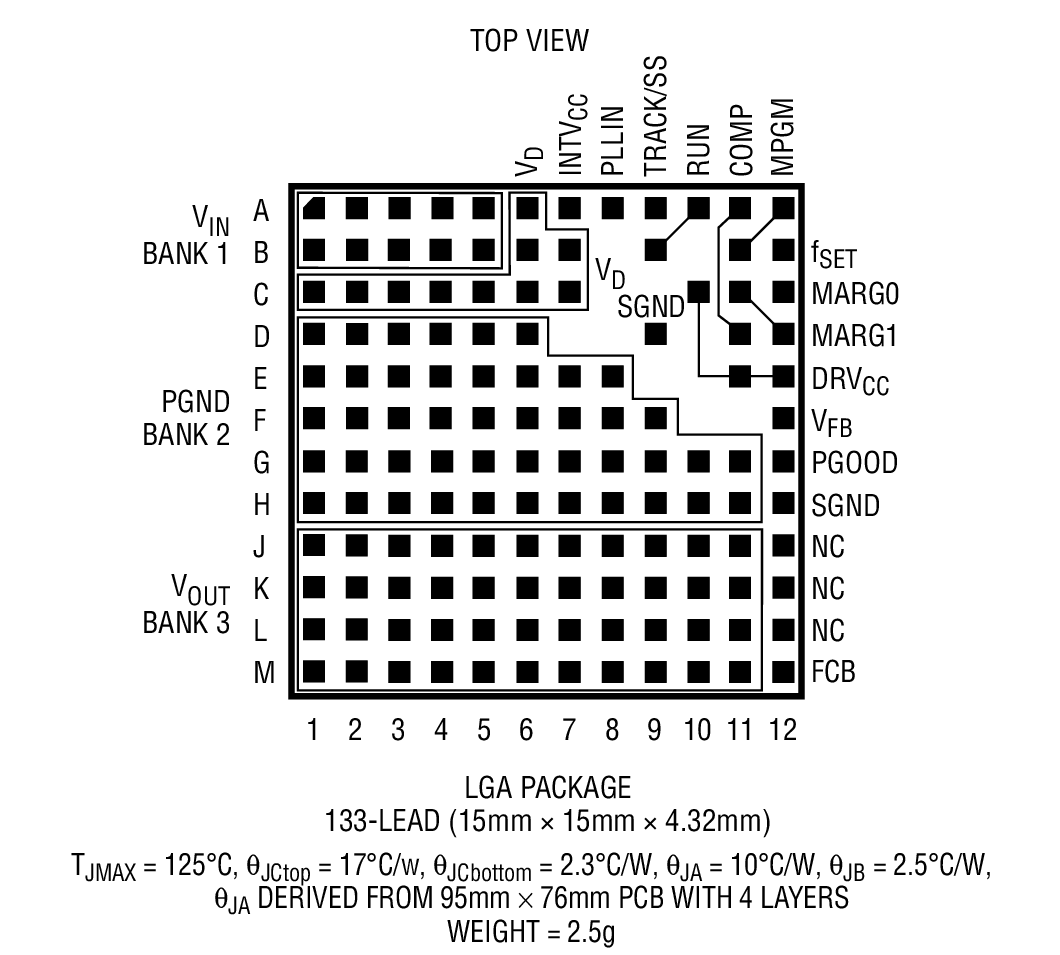

LTM4613封装图解一

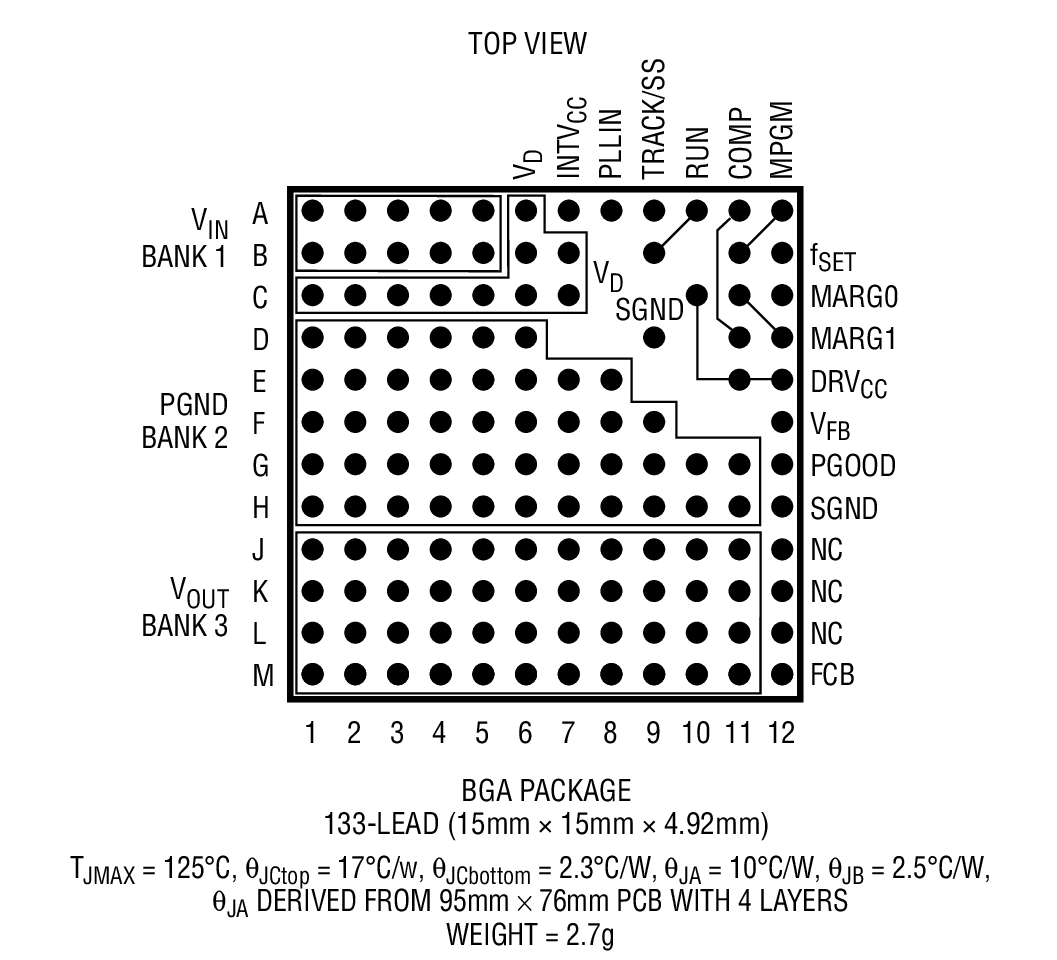

LTM4613封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTM4613介绍

LTM4613 - LTM4613是符合 EN55022B 规格的 36VIN、15VOUT、8A、DC/DC μModule 稳压器

LTM4613是LINEAR凌力尔特公司的一款超低噪声稳压器产品，LTM4613是LTM4613是符合 EN55022B 规格的 36VIN、15VOUT、8A、DC/DC μModule 稳压器，本站介绍了LTM4613的封装应用图解、特点和优点、功能等，并给出了与LTM4613相关的LINEAR元器件型号供参考。

LTM4613 - LTM4613是符合 EN55022B 规格的 36VIN、15VOUT、8A、DC/DC μModule 稳压器 - 超低噪声稳压器 - 航天和严酷环境 - 凌力尔特

LTM4613 - 符合 EN55022B 规格的 36VIN、15VOUT、8A、DC/DC μModule 稳压器

LTM4613 - 符合 EN55022B 规格的 36VIN、15VOUT、8A、DC/DC μModule 稳压器 - Linear Technology（凌力尔特）

功能描述

LTM4613 是一款完整、超低噪声、8A 开关模式 DC/DC 电源。封装中内置了开关控制器、功率 FET、电感器和所有的支持元件。LTM4613 的工作输入电压范围为 5V 至 36V，可支持一个 3.3V 至 15V 的输出电压范围 (由单个外部电阻器来设定)。仅需采用大容量的输入和输出电容器便可完成设计。

由于采用了高开关频率和一种自适应接通时间电流模式架构，因而实现了针对电压和负载变化的快速瞬态响应，且并未牺牲稳定性。

内置的输入滤波器和噪声抵消电路实现了低噪声耦合，从而有效地降低了电磁干扰 (EMI) ─ 见图 7。此外，还可以使该 DC/DC μModule 稳压器与一个外部时钟相同步，以减少无用的频率谐波，并允许执行多相 (PolyPhase) 操作，用于提供高负载电流。

LTM4613 采用 15mm x 15mm x 4.32mm LGA 和 15mm x 15mm x 4.92mm BGA 封装。LTM4613 具有符合 SnPb (BGA) 或 RoHS 标准的涂层。

特点
  • 完整的低 EMI 开关模式电源
  • 符合 EN55022 Class B 规格
  • 宽输入电压范围：5V 至 36V
  • 8A 输出电流
  • 3.3V 至 15V 输出电压范围
  • 低输入和输出参考噪声
  • 输出电压跟踪和裕度调节
  • PLL 频率同步
  • 2% 的最大总 DC 误差
  • 具裕度调节能力的电源良好跟踪
  • 过流折返保护
  • 并联 / 均流
  • 超快瞬态响应
  • 电流模式控制
  • 可编程软件起动
  • 输出过压保护
  • –55°C 至 125ºC 工作温度范围 (LTM4613MPV)
  • 15mm x 15mm x 4.32mm LGA 和 15mm x 15mm x 4.92mm BGA 封装
  • 符合 SnPb (BGA) 或 RoHS (LGA 和 BGA) 标准的涂层
    • 应用
  • 电信和网络设备
  • 工业和航空电子设备
  • RF 系统
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTM4613EV#PBF 15mm x 15mm x 4.32mm LGA E $34.86 $24.40
    LTM4613EY#PBF 15mm x 15mm x 4.92mm BGA E $36.40 $25.48
    LTM4613IV#PBF 15mm x 15mm x 4.32mm LGA I $38.36 $26.85
    LTM4613IY 15mm x 15mm x 4.92mm BGA I $55.10 $38.57
    LTM4613IY#PBF 15mm x 15mm x 4.92mm BGA I $39.90 $27.93
    LTM4613MPV#PBF 15mm x 15mm x 4.32mm LGA MP $70.90 $49.63
