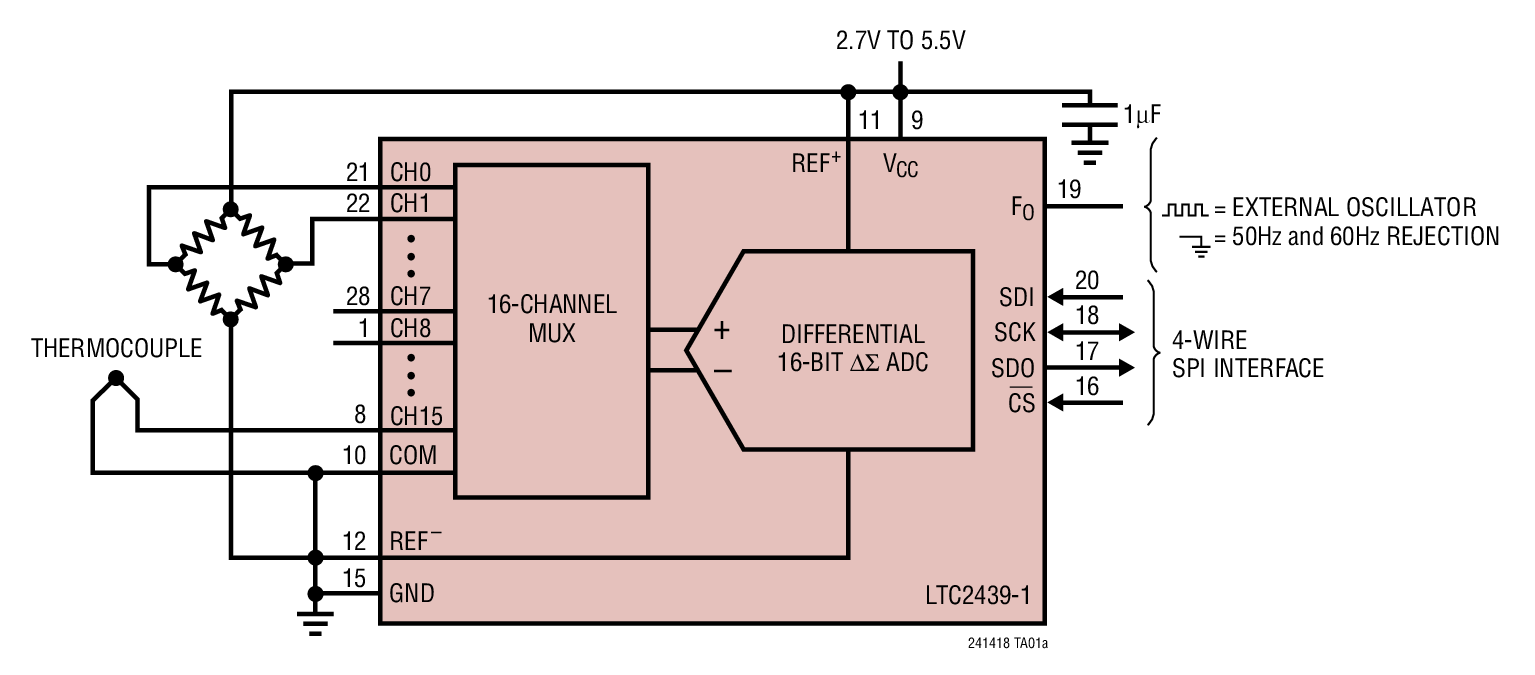

LTC2439-1典型应用图例一

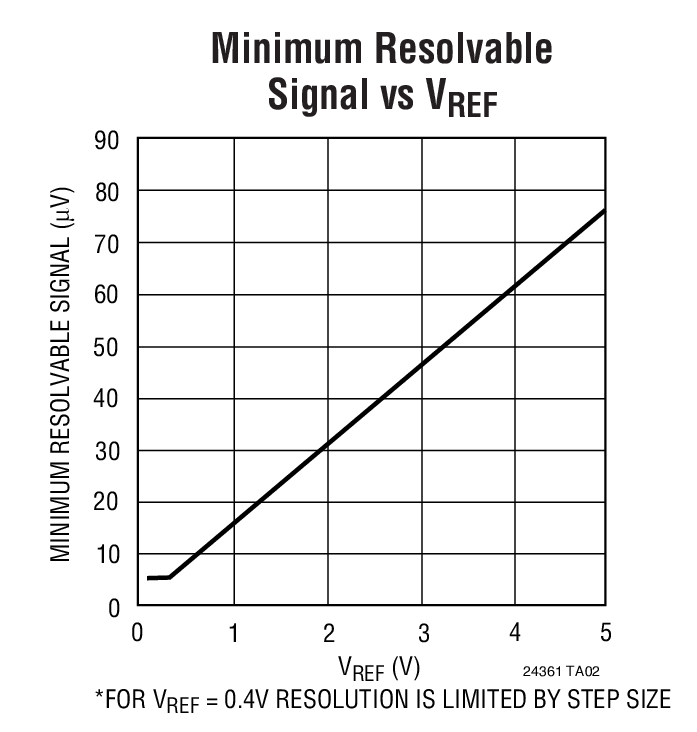

LTC2439-1典型应用图例二
LTC2439-1 - 封装图解:

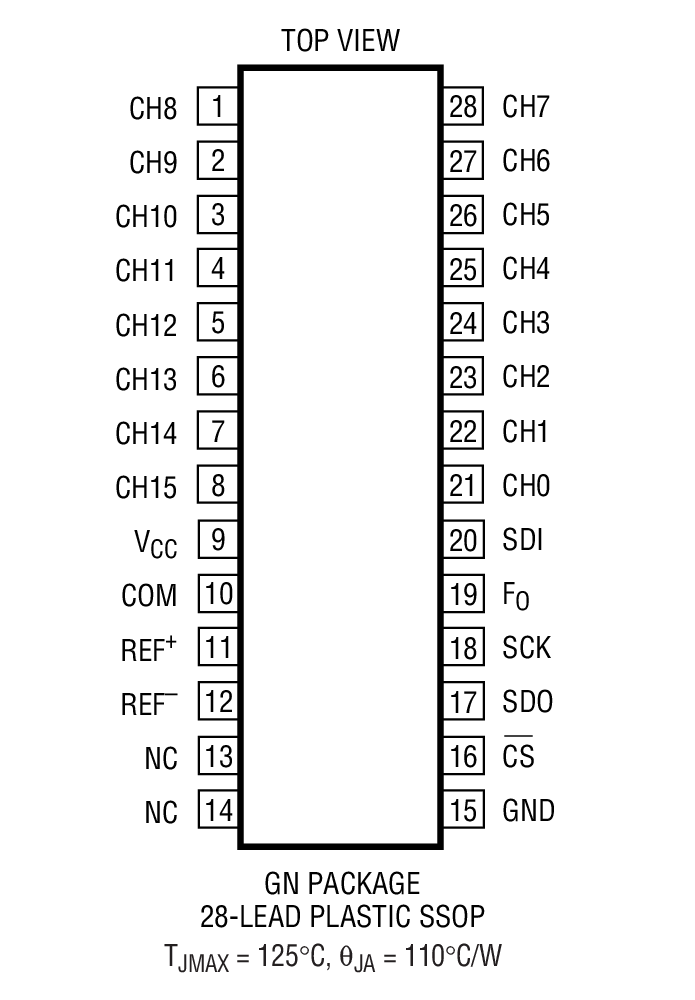

LTC2439-1封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC2439-1介绍
LTC2439-1 - LTC2439-1是8 通道 / 16 通道、16 位、无延迟增量累加 ΔΣ ADC

LTC2439-1是Linear公司的一款无延迟增量累加 ADC产品,LTC2439-1是8 通道 / 16 通道、16 位、无延迟增量累加 ΔΣ ADC,本站介绍了LTC2439-1的封装应用图解、特点和优点、功能等,并给出了与LTC2439-1相关的凌力尔特元器件型号供参考。

LTC2439-1 - 8 通道 / 16 通道、16 位、无延迟增量累加 ΔΣ ADC

LTC2439-1 - 8 通道 / 16 通道、16 位、无延迟增量累加 ΔΣ ADC - Linear Technology(凌力尔特)

功能描述

LTC2439-1 是一款 16 通道 (8 差分) 微功率、16 位 ΔΣ 模数转换器。它采用 2.7V 至 5.5V 工作电源,并具有一个集成型振荡器、0.12LSB INL 和 1μV RMS 噪声。该器件采用增量-累加技术并提供了适合多路复用应用的单周期稳定时间。可通过单个引脚对 LTC2439-1 进行配置以在 50Hz 和 60Hz ±2% 频率下实现优于 87dB 的差模抑制,也可针对一个用户定义的抑制频率由一个外部振荡器来驱动 LTC2439-1。内部振荡器无需外部频率设定组件。

LTC2439-1 接受介于 0.1V 至 VCC 之间的任何外部差分基准电压,适合于灵活的比例式和远端采样测量应用。可对它进行配置以接受 8 个差分通道或 16 个单端通道。全标度双极输入范围为 –0.5VREF 至 0.5VREF。基准共模电压 VREFCM 和输入共模电压 VINCM 可独立地设定在 GND 至 VCC 范围之内。DC 共模输入抑制性能优于 140dB。

LTC2439-1 通过一个与 SPI 和 MICROWIRE 协议相兼容的灵活四线式数字接口进行通信。

特点
  • 16 通道单端或 8 通道差分输入
  • 低电源电流 (200μA,在自动睡眠模式中为 4μA)
  • 轨至轨差分输入 / 基准
  • 16 位无漏失码
  • 1μV RMS 噪声,有效位数 (ENOBS) 为 16 (这与 VREF 无关)
  • 非常低的转换噪声:小于 0.02LSB
  • 可采用一个低至 100mV 的基准来运作 (具有 1.5μV LSB 步长)
  • 具有针对任何输入和基准条件的保证调制器稳定性和抗闭锁能力
  • 2.7V 至 5.5V 单工作电源
  • 内部振荡器 – 无需外部组件
  • 87dB 最小值、50Hz 和 60Hz 同时陷波滤波器
  • 引脚可兼容 24 位 LTC2418
  • 28 引脚 SSOP 封装
  • 应用
  • 直接传感器数字转换器
  • 衡器
  • 直接温度测量
  • 气体分析仪
  • 应变仪换能器
  • 仪表
  • 数据采集
  • 工业过程控制
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2439-1CGN SSOP-28 C $5.00 $3.75
    LTC2439-1CGN#PBF SSOP-28 C $5.00 $3.75
    LTC2439-1CGN#TR SSOP-28 C $3.85
    LTC2439-1CGN#TRPBF SSOP-28 C $3.85
    LTC2439-1IGN SSOP-28 I $5.45 $4.10
    LTC2439-1IGN#PBF SSOP-28 I $5.45 $4.10
    LTC2439-1IGN#TR SSOP-28 I $4.20
    LTC2439-1IGN#TRPBF SSOP-28 I $4.20
