LTM4614 - 每通道 4A 输出的双通道、低 V_IN DC/DC μModule

LTM4614 - 每通道 4A 输出的双通道、低 V_IN DC/DC μModule - Linear Technology（凌力尔特）

功能描述

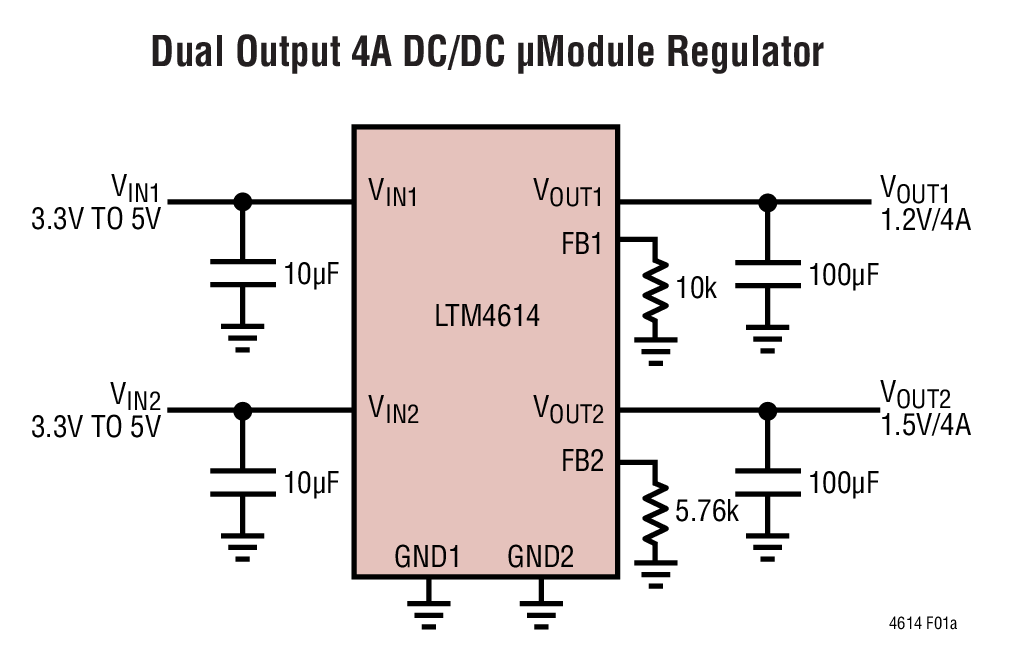

LTM4614 是一款完整的 4A、双通道输出、开关模式、降压型 μModule 稳压器。其封装中内置了开关控制器、功率 FET、电感器和所有的支持元件。该双通道、4A、DC/DC 转换器的工作输入电压范围为 2.375V 至 5.5V。LTM4614 可支持 0.8V 至 5V 的输出电压范围。稳压器输出电压由用于每个输出的单个电阻器来设定。仅需采用大容量的输入和输出电容器便可完成设计。

扁平封装 (高度仅 2.82mm) 使得能够利用 PC 板背面上的未用空间，以实现高密度负载点调节。

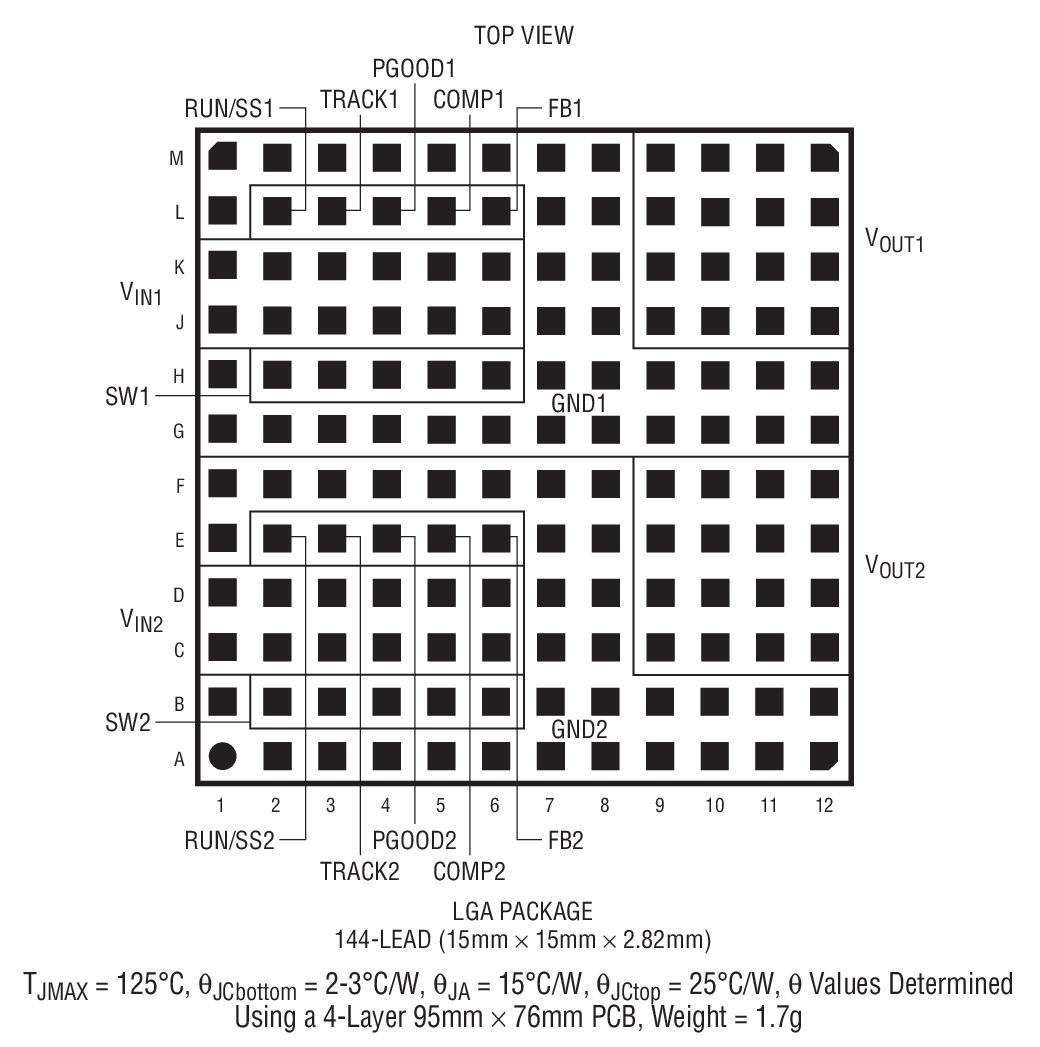

该器件的其他特点包括过压保护、折返过流保护、热停机和可编程软起动功能。该电源模块采用节省空间的耐热增强型 15mm x 15mm x 2.82mm LGA 封装。LTM4614 是无铅型器件，并符合 RoHS 标准。

特点

双通道 4A 输出电源

输入电压范围：2.375V 至 5.5V

每个通道可提供 4A DC (典型值)、5A 峰值输出电流

每个通道能提供 0.8V 至高达 5V 输出，可并联

±2% 总 DC 输出误差 (0ºC ≤ TJ ≤ 125ºC)

输出电压跟踪

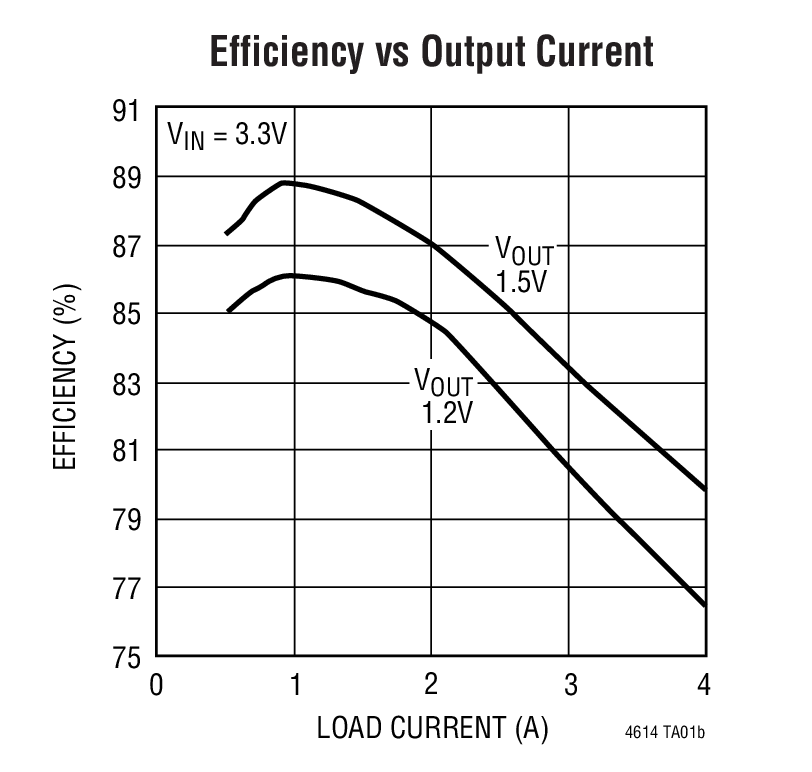

效率高达 95%

可编程软起动

短路和过热保护
