当前位置:Linear公司 > > 凌力尔特芯片 >> LTC3877
LTC3877技术文档下载:
LTC3877技术文档产品手册下载
LTC3877 - 典型应用图例:

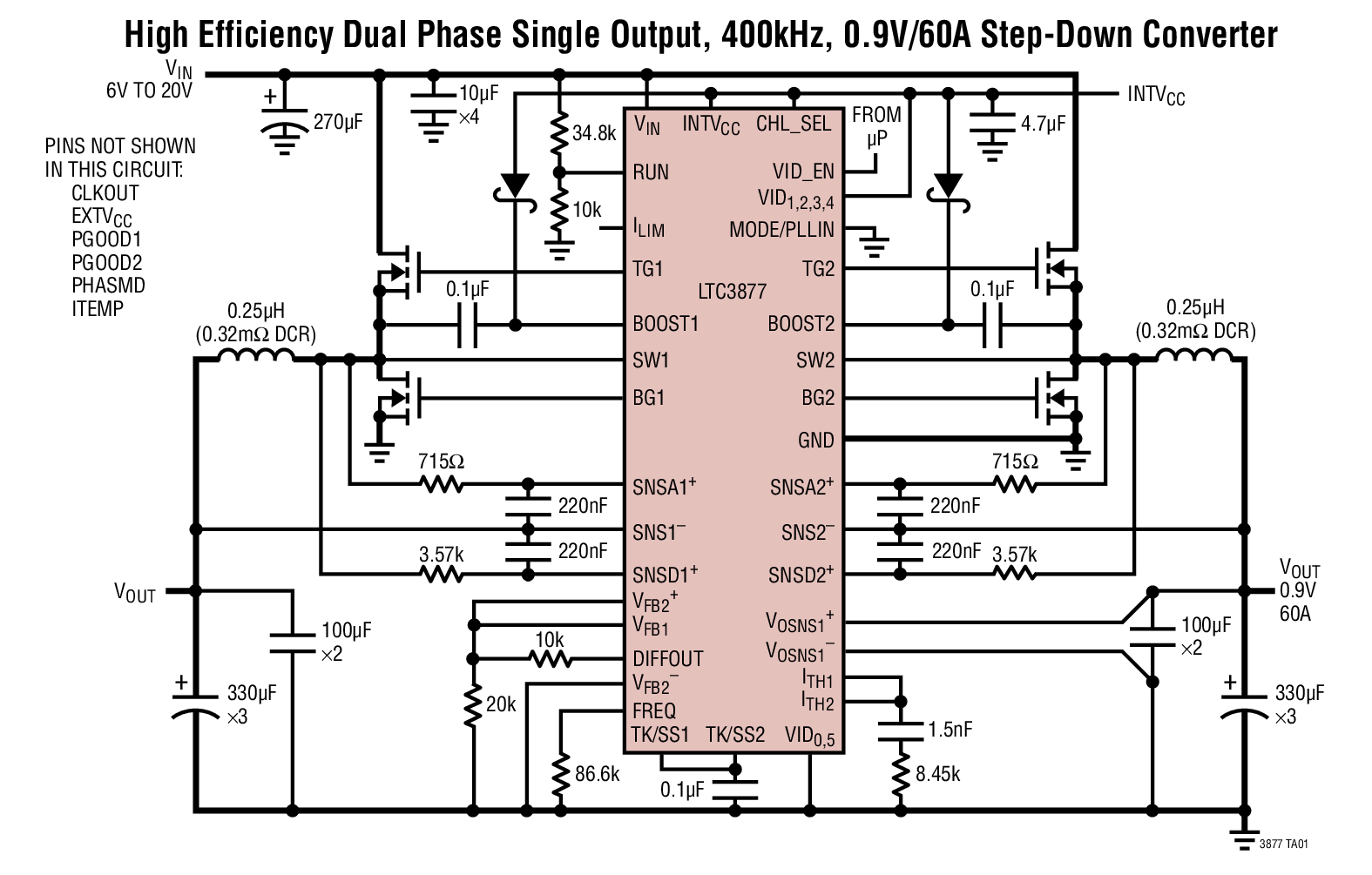

LTC3877典型应用图例一

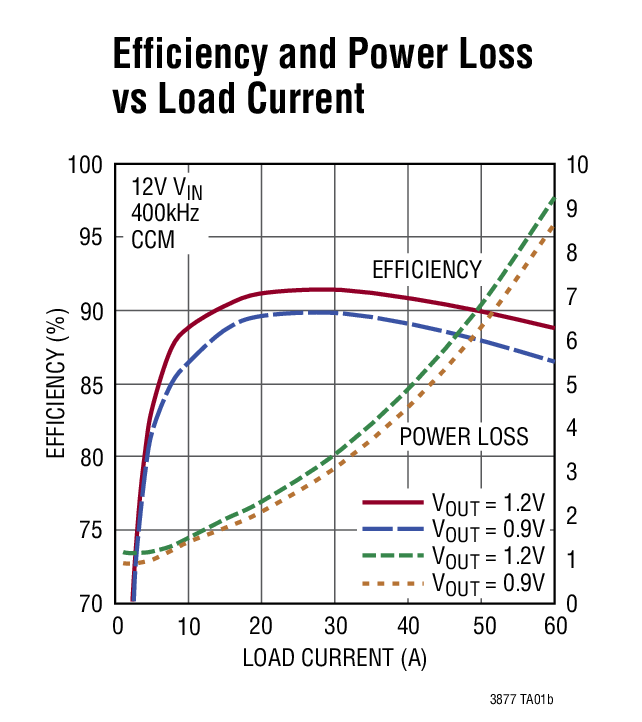

LTC3877典型应用图例二
LTC3877 - 封装图解:

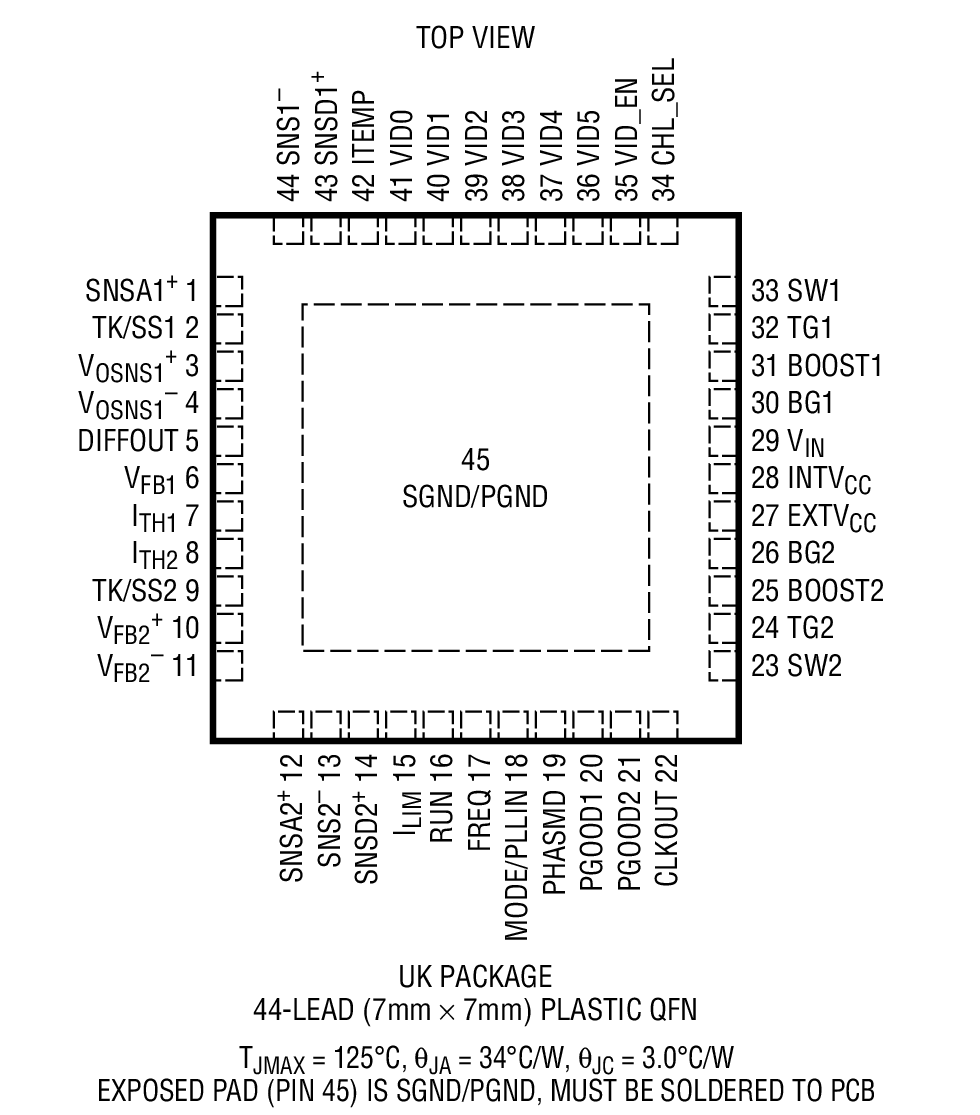

LTC3877封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3877介绍
LTC3877 - LTC3877是具 VID 输出电压编程和低值 DCR 检测功能的两相降压型同步控制器

LTC3877是Linear公司的一款外部开关电源控制器产品,LTC3877是具 VID 输出电压编程和低值 DCR 检测功能的两相降压型同步控制器,本站介绍了LTC3877的封装应用图解、特点和优点、功能等,并给出了与LTC3877相关的凌力尔特元器件型号供参考。

LTC3877 - 具 VID 输出电压编程和低值 DCR 检测功能的两相降压型同步控制器

LTC3877 - 具 VID 输出电压编程和低值 DCR 检测功能的两相降压型同步控制器 - Linear Technology(凌力尔特)

功能描述

LTC3877 是一款采用了一种先进和专有架构的 VID 可编程、恒定频率电流模式降压型控制器。这种新型架构可改善电流检测信号的信噪比,因而允许使用非常低 DC 电阻功率电感器以最大限度地提升高电流应用中的效率。该特性还大幅度地减小了电流检测误差,从而在多相低 DCR 应用中极大地改善了均流。此外,这款控制器还实现了仅 40ns 的最小导通时间,因而允许在高降压比条件下使用高开关频率。

LTC3877 具有双通道高速远端采样差分放大器、可编程电流检测限值和 DCR 温度补偿,以在整个温度范围内精确地限制最大输出电流。另外,LTC3877 还具有一个保证准确度达 ±0.5% 的高精度 0.6V 基准。LTC3877 采用扁平 44 引脚 7mm x 7mm QFN 封装。

特点
  • 6 位并联 VID (电压识别) 输入可设定 0.6V 至 1.23V 的输出电压 (10mV 步进)
  • 输出电压范围:0.6V 至 5V (无 VID)
  • 超低值 DCR/RSENSE 电流检测
  • 在整个温度范围内提供 ±1% 的最大总调节电压准确度
  • 双通道差分远端采样放大器
  • tON(MIN) = 40ns,能够在高频下提供非常低的占空比
  • 可锁相频率范围:250kHz 至 1MHz
  • 通道之间的电流失配:5% (最大值)
  • 可调的软起动电流斜坡上升或跟踪
  • 多 IC 运作:多达 12 相
  • 宽 VIN 范围:4.5V 至 38V
  • 双通道电源良好输出电压监视器
  • 输出过压保护
  • 折返输出电流限制和软恢复
  • 应用
  • FPGA 和处理器电源
  • 服务器和计算
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3877EUK#PBF 7x7 QFN-44 E $5.63 $3.94
    LTC3877EUK#TRPBF 7x7 QFN-44 E $4.00
    LTC3877IUK#PBF 7x7 QFN-44 I $6.06 $4.24
    LTC3877IUK#TRPBF 7x7 QFN-44 I $4.30
