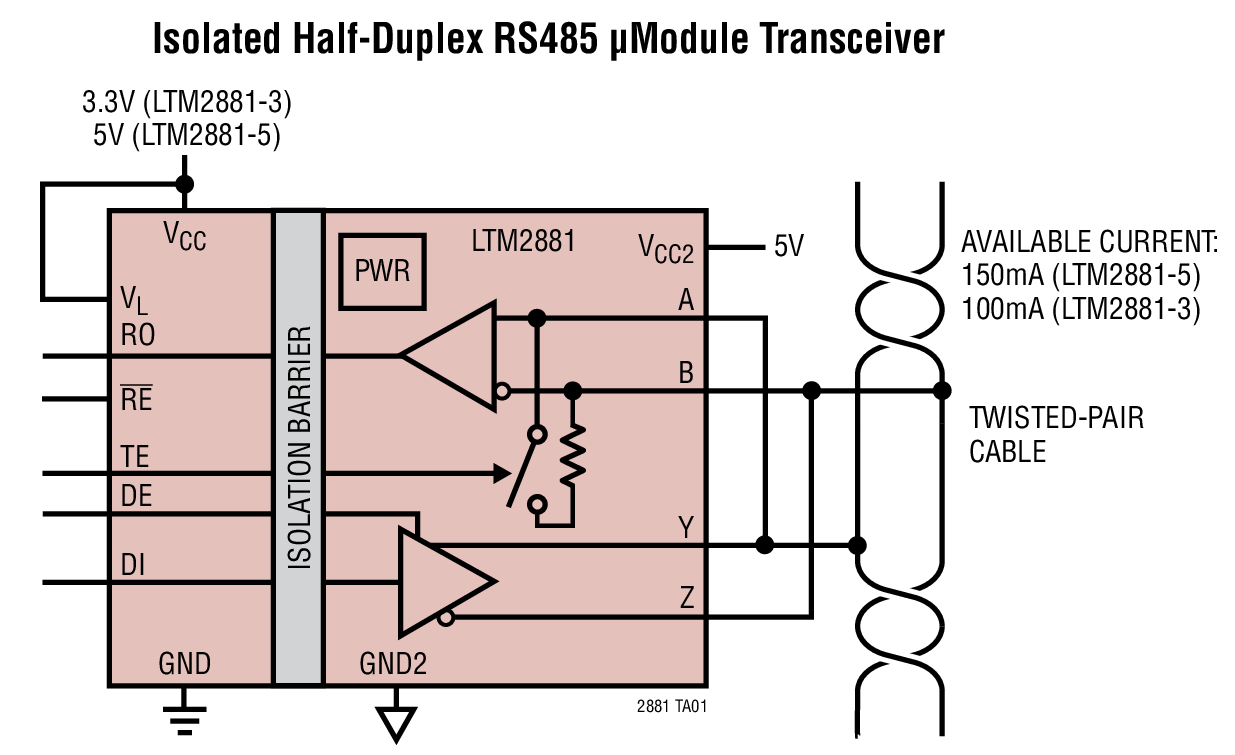

LTM2881-3典型应用图例一

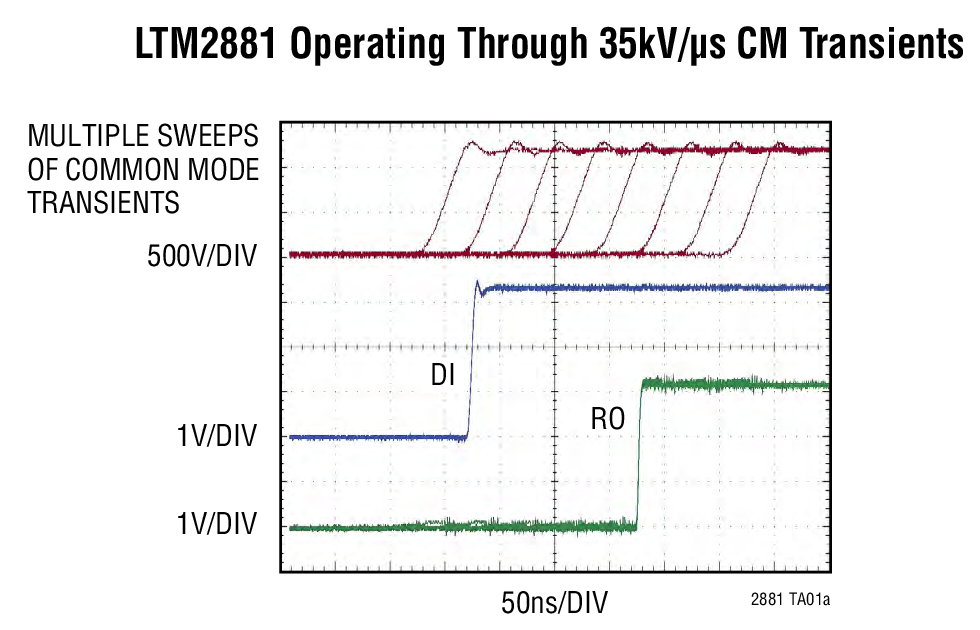

LTM2881-3典型应用图例二
LTM2881-3 - 封装图解：
LTM2881-3封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTM2881-3介绍

LTM2881-3 - LTM2881-3是完整的隔离型 RS485 / RS422 μModule 收发器和电源

LTM2881-3是LINEAR凌力尔特公司的一款RS485 / RS422 收发器产品，LTM2881-3是LTM2881-3是完整的隔离型 RS485 / RS422 μModule 收发器和电源，本站介绍了LTM2881-3的封装应用图解、特点和优点、功能等，并给出了与LTM2881-3相关的LINEAR元器件型号供参考。

LTM2881-3 - LTM2881-3是完整的隔离型 RS485 / RS422 μModule 收发器和电源 - RS485 / RS422 收发器 - 航天和严酷环境 - 凌力尔特

LTM2881-3 - 完整的隔离型 RS485 / RS422 μModule 收发器和电源

LTM2881 - 完整的隔离型 RS485 / RS422 μModule 收发器和电源 - Linear Technology（凌力尔特）

功能描述

LTM2881 是一款完整的电流隔离型全双工 RS485 / RS422 μModule 收发器。它无需使用外部元件。单个电源通过一个集成、隔离、低噪声、高效 5V 输出 DC/DC 转换器为接口的两侧供电。

耦合电感器和一个隔离电源变压器在线路收发器和逻辑接口之间提供了 2500VRMS 的隔离。该器件非常适合于那些接地环路断开的系统，允许很大的共模电压变化。在共模瞬变 >30kV/μs 的情况下，可以保证不间断的通信。

在转换速率受限的模式中，最大数据速率为 20Mbps 或 250kbps。发送数据 DI 和接收数据 RO 利用事件驱动型低抖动处理来实现。接收器具有一个 1/8 单位负载，每根总线能够支持多达 256 个节点。一个逻辑电源引脚提供了与 1.62V 至 5.5V 的不同逻辑电平的简易连接，这与主电源无关。

增强的 ESD 防护能力使得该器件能够承受高达 ±15kV人体模型 (在至隔离电源的收发器接口引脚上) 和 ±10kV (通过至逻辑电源的隔离势垒)，而不会发生闭锁或受损现象。

特点
  • RS485 / RS422 收发器：2500VRMS (对于一分钟)
  • UL 认证文档 #E151738
  • 隔离的 DC 电源: 5V (高达 200mA)
  • 无需外部元件
  • 20Mbps 或低 EMI 250kbps 数据速率
  • 高 ESD 防护：±15kV HBM (在收发器接口)
  • 可承受的高共模瞬变：30kV/μs
  • 集成可选 120Ω 终端
  • 3.3V (LTM2881-3) 或 5.0V (LTM2881-5) 工作
  • 用于提供灵活数字接口的 1.62V 至 5.5V 逻辑电源引脚
  • 最大连续工作电压：560VPEAK
  • 高输入阻抗故障保险 RS485 接收器
  • 电流限制驱动器和热停机
  • 与 TIA/EIA-485-A 和 PROFIBUS 规格相兼容
  • 在内部故障条件下提供高阻抗输出
  • 低电流停机模式 (<10µV)
  • 通用型 CMOS 隔离通道
  • 小外形的扁平 (15mm x 11.25mm) 表面贴装型 BGA 和 LGA 封装
    • 应用
  • 隔离型 RS485 / RS422 接口
  • 工业网络
  • 断开 RS485 接地环路
  • 隔离型 PROFIBUS-DP 网络
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTM2881CV-3#PBF 15mm × 11.25mm × 2.82mm LGA C $12.07 $8.45
    LTM2881CV-5#PBF 15mm × 11.25mm × 2.82mm LGA C $12.07 $8.45
    LTM2881CY-3#PBF 15mm x 11.25mm x 3.42mm BGA C $12.07 $8.45
    LTM2881CY-5#PBF 15mm x 11.25mm x 3.42mm BGA C $12.07 $8.45
    LTM2881HV-3#PBF 15mm × 11.25mm × 2.82mm LGA H $17.09 $11.97
    LTM2881HV-5#PBF 15mm × 11.25mm × 2.82mm LGA H $17.09 $11.97
    LTM2881HY-3 15mm x 11.25mm x 3.42mm BGA H $21.20 $14.84
    LTM2881HY-3#PBF 15mm x 11.25mm x 3.42mm BGA H $17.09 $11.97
    LTM2881HY-5 15mm x 11.25mm x 3.42mm BGA H $21.20 $14.84
    LTM2881HY-5#PBF 15mm x 11.25mm x 3.42mm BGA H $17.09 $11.97
    LTM2881IV-3#PBF 15mm × 11.25mm × 2.82mm LGA I $14.24 $9.97
    LTM2881IV-5#PBF 15mm × 11.25mm × 2.82mm LGA I $14.24 $9.97
    LTM2881IY-3 15mm x 11.25mm x 3.42mm BGA I $17.10 $11.97
    LTM2881IY-3#PBF 15mm x 11.25mm x 3.42mm BGA I $14.24 $9.97
    LTM2881IY-5 15mm x 11.25mm x 3.42mm BGA I $17.10 $11.97
    LTM2881IY-5#PBF 15mm x 11.25mm x 3.42mm BGA I $14.24 $9.97
    LTM2881MPY-3 15mm x 11.25mm x 3.42mm BGA MP $36.22 $25.36
    LTM2881MPY-3#PBF 15mm x 11.25mm x 3.42mm BGA MP $30.18 $21.13
    LTM2881MPY-5 15mm x 11.25mm x 3.42mm BGA MP $36.22 $25.36
    LTM2881MPY-5#PBF 15mm x 11.25mm x 3.42mm BGA MP $30.18 $21.13
