当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC1258CMS8-3
LTC1258CMS8-3技术文档下载：
LTC1258CMS8-3技术文档产品手册下载
LTC1258CMS8-3 - 典型应用图例：

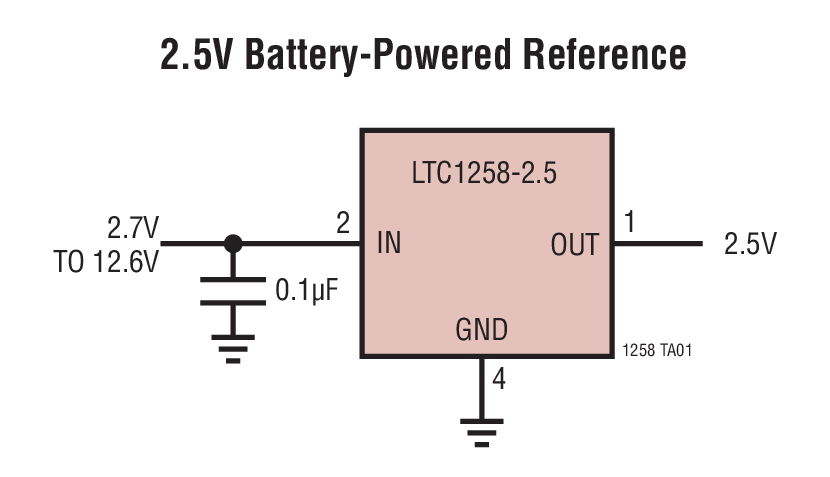

LTC1258CMS8-3典型应用图例一

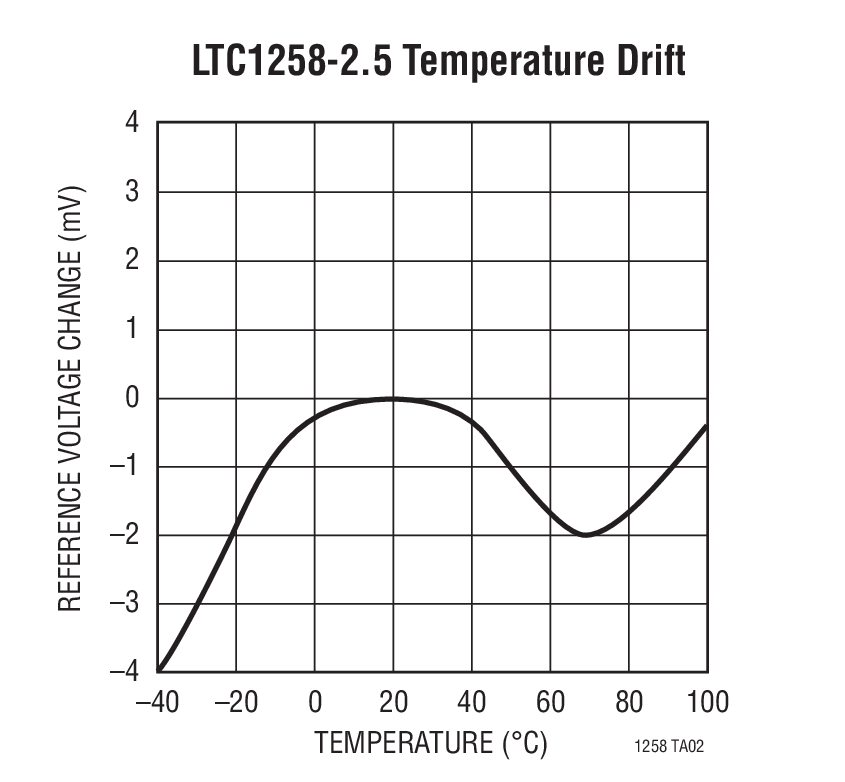

LTC1258CMS8-3典型应用图例二
LTC1258CMS8-3 - 封装图解：

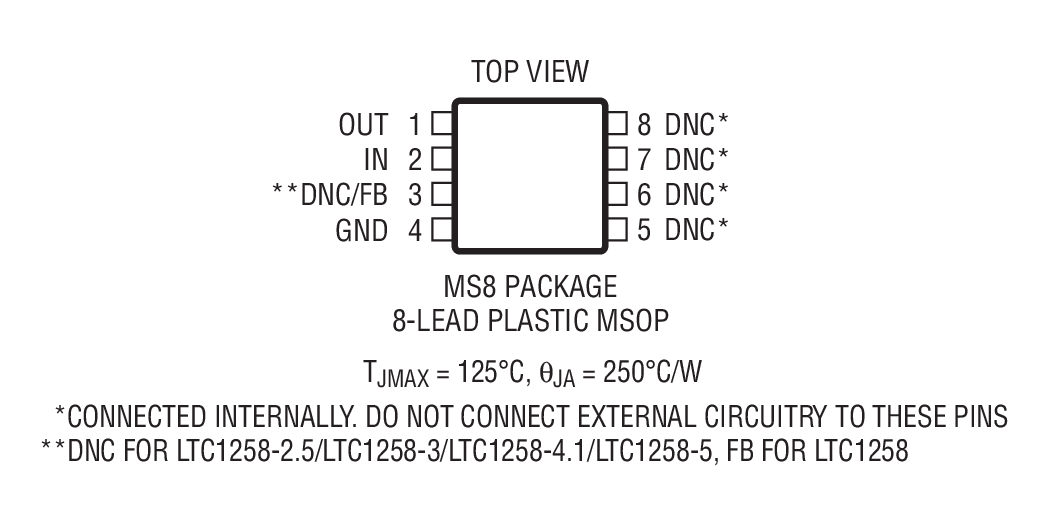

LTC1258CMS8-3封装图解一

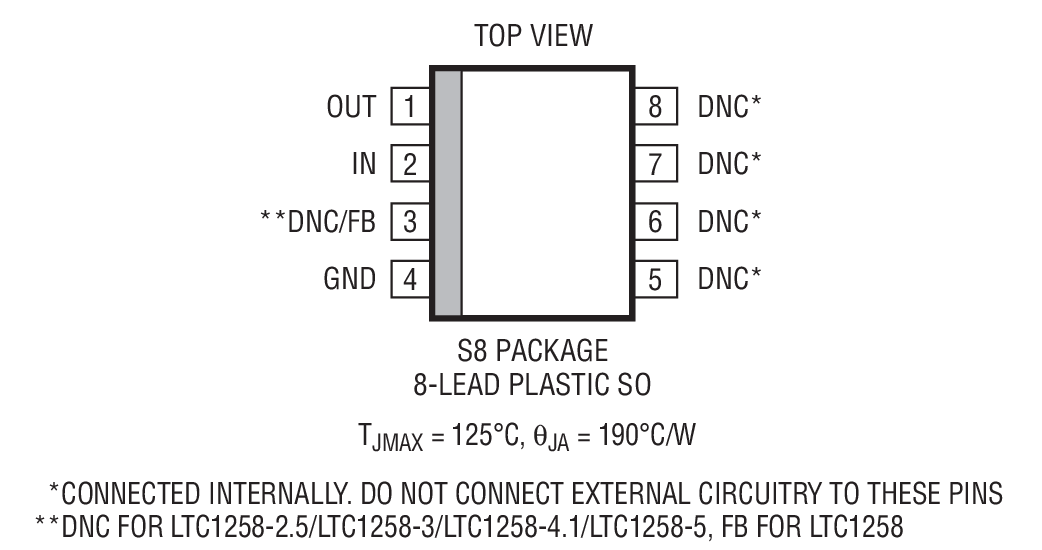

LTC1258CMS8-3封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC1258CMS8-3介绍

LTC1258CMS8-3 - LTC1258CMS8-3是微功率低压差基准

LTC1258CMS8-3是LINEAR凌力尔特公司的一款串联基准产品，LTC1258CMS8-3是LTC1258CMS8-3是微功率低压差基准，本站介绍了LTC1258CMS8-3的封装应用图解、特点和优点、功能等，并给出了与LTC1258CMS8-3相关的LINEAR元器件型号供参考。

LTC1258CMS8-3 - LTC1258CMS8-3是微功率低压差基准 - 串联基准 - 信号调理 - 凌力尔特

LTC1258CMS8-3 - 微功率低压差基准

LTC1258 - 微功率低压差基准 - Linear Technology（凌力尔特）

功能描述
LTC1258/LTC1258-2.5/LTC1258-3/LTC1258-4.1/LTC1258-5 是微功率带隙基准，这些器件把高准确度和低漂移与非常低电源电流和小封装尺寸组合在一起。由于兼具超低静态电流和低压差电压 (最大值仅为 200mV)，因而使其成为电池供电型设备的理想选择。对于可调型器件 LTC1258，输出电压是利用一个外部电阻分压器来设定的。
该基准系列运用了曲率补偿 (旨在获得低温度系数) 和经修整的薄膜电阻器 (以实现高输出准确度)。这些基准能够供应高达 10mA 的电流和吸收高达 2mA 的电流，从而使其非常适合于精准稳压器应用。它们可在未采用一个输出旁路电容器的情况下保持稳定，但也能够在采用高达 1μF 的电容时实现稳定。在那些 PC 板级空间十分宝贵、而且需要实现快速稳定的关键性应用中，这个特点是很重要的。

LTC1258 串联基准提供了优于并联基准的功耗指标。除了电源电流之外，并联基准还必须把全部的负载电流都用于运作。

LTC1258 系列采用 8 引脚 MSOP 和 SO 封装。
特点
  • 对于新设计，建议不要采用 LTC1258CS8 和 LTC1258CMS8 可调电压版本。请与凌力尔特公司联系，以了解可能的替代元件
  • 对于新设计，仍然建议采用 LTC1258CS8-xx 和 LTC1258CMS8-xx (固定电压版本)
  • 200mV 最大压差 (在 10mA 输出电流条件下)
  • 4μA 典型静态电流
  • 0.15% 最大初始准确度 (S8)
  • 无需输出电容器
  • 输出供应 10mA 电流，吸收 2mA 电流
  • 40ppm/℃ 最大漂移 (S8)
  • 电压选项：2.5V、3V、4.1V、5V 和可调
  • 采用小型 MSOP 封装
    • 应用
  • 电池供电型系统
  • 手持式仪器
  • 精准电源
  • A/D 和 D/A 转换器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1258CMS8-2.5 MS-8 C $2.90 $2.40
    LTC1258CMS8-2.5#PBF MS-8 C $2.90 $2.40
    LTC1258CMS8-2.5#TR MS-8 C $2.46
    LTC1258CMS8-2.5#TRPBF MS-8 C $2.46
    LTC1258CMS8-3 MS-8 C $2.90 $2.40
    LTC1258CMS8-3#PBF MS-8 C $2.90 $2.40
    LTC1258CMS8-3#TR MS-8 C $2.46
    LTC1258CMS8-3#TRPBF MS-8 C $2.46
    LTC1258CMS8-4.1 MS-8 C $2.90 $2.40
    LTC1258CMS8-4.1#PBF MS-8 C $2.90 $2.40
    LTC1258CMS8-4.1#TR MS-8 C $2.46
    LTC1258CMS8-4.1#TRPBF MS-8 C $2.46
    LTC1258CMS8-5 MS-8 C $2.90 $2.40
    LTC1258CMS8-5#PBF MS-8 C $2.90 $2.40
    LTC1258CMS8-5#TR MS-8 C $2.46
    LTC1258CMS8-5#TRPBF MS-8 C $2.46
    LTC1258CS8-2.5 SO-8 C $2.55 $2.10
    LTC1258CS8-2.5#PBF SO-8 C $2.55 $2.10
    LTC1258CS8-2.5#TR SO-8 C $2.16
    LTC1258CS8-2.5#TRPBF SO-8 C $2.16
    LTC1258CS8-3 SO-8 C $2.55 $2.10
    LTC1258CS8-3#PBF SO-8 C $2.55 $2.10
    LTC1258CS8-3#TR SO-8 C $2.16
    LTC1258CS8-3#TRPBF SO-8 C $2.16
    LTC1258CS8-4.1 SO-8 C $2.55 $2.10
    LTC1258CS8-4.1#PBF SO-8 C $2.55 $2.10
    LTC1258CS8-4.1#TR SO-8 C $2.16
    LTC1258CS8-4.1#TRPBF SO-8 C $2.16
    LTC1258CS8-5 SO-8 C $2.55 $2.10
    LTC1258CS8-5#PBF SO-8 C $2.55 $2.10
    LTC1258CS8-5#TR SO-8 C $2.16
    LTC1258CS8-5#TRPBF SO-8 C $2.16
    下面可能是您感兴趣的Linear Technology（凌力尔特）元器件
  • LT1461 - 微功率、精准、低压差、串联电压基准系列
  • LT6656 - 1μA 精准串联电压基准
  • LT1790 - 微功率、SOT-23 封装、低压差基准系列
  • LTC6655 - 0.25ppm 噪声、低漂移、精准基准系列
  • LT1634 - 微功率精准并联电压基准
  • LT6654 - 精准、宽电源范围、高输出驱动、低噪声基准
  • LT5400 - 四个匹配的电阻器
  • LT1460 - 微功率、精准串联基准系列
  • LT1761 - 采用 SOT-23 封装的 100mA、低噪声、LDO 微功率稳压器
  • LT3080 - 可调 1.1A、单电阻、低压差稳压器
    • 下面可能是您感兴趣的凌力尔特公司串联基准元器件
