LTC6946-3技术文档下载:
LTC6946-3技术文档产品手册下载
LTC6946-3 - 典型应用图例:

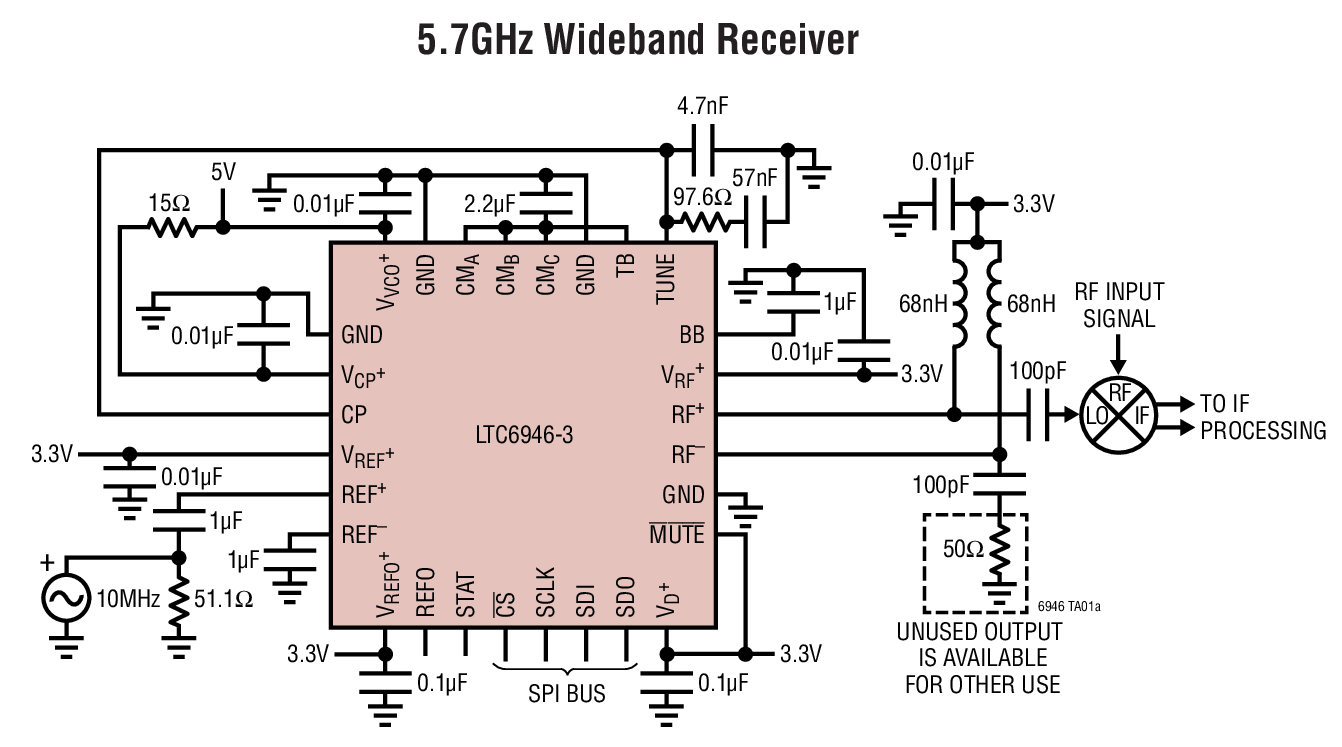

LTC6946-3典型应用图例一

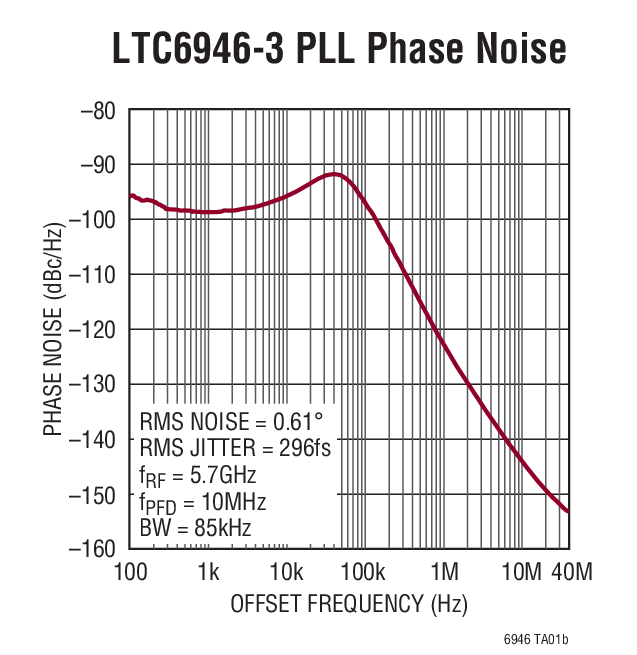

LTC6946-3典型应用图例二
LTC6946-3 - 封装图解:

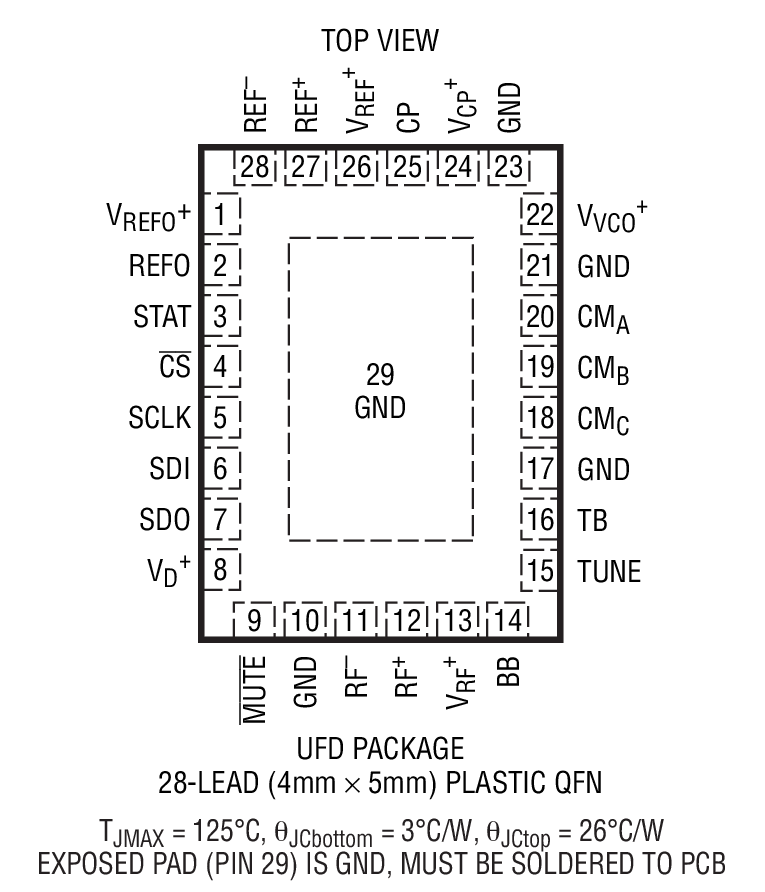

LTC6946-3封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC6946-3介绍
LTC6946-3 - LTC6946-3是具集成型 VCO 的超低噪声及杂散 0.37GHz 至 6.39GHz 整数 N 合成器

LTC6946-3是Linear公司的一款PLL 合成器及压控振荡器产品,LTC6946-3是具集成型 VCO 的超低噪声及杂散 0.37GHz 至 6.39GHz 整数 N 合成器,本站介绍了LTC6946-3的封装应用图解、特点和优点、功能等,并给出了与LTC6946-3相关的凌力尔特元器件型号供参考。

LTC6946-3 - 具集成型 VCO 的超低噪声及杂散 0.37GHz 至 6.39GHz 整数 N 合成器

LTC6946 - 具集成型 VCO 的超低噪声及杂散 0.37GHz 至 6.39GHz 整数 N 合成器 - Linear Technology(凌力尔特)

功能描述

LTC6946 是具全集成型 VCO 的高性能、低噪声、6.39GHz 锁相环 (PLL),包括一个基准分频器、具锁相指示器的相位-频率检测器 (PFD)、超低噪声充电泵、整数反馈分频器和 VCO 输出分频器。充电泵包含可选的高电压及低电压箝位,可用于 VCO 监视。

集成型低噪声 VCO 未采用任何外部组件。它在内部进行校准以校正输出频率,而无需外部系统支持。

该器件具有一个缓冲的可编程 VCO 输出分频器 (分 1 ~ 6 级),从而可提供一个很宽的频率范围。

特点
  • 具集成型 VCO 的低噪声整数 N PLL
  • –226dBc/Hz 归一化带内相位噪声层
  • –274dBc/Hz 归一化带内 1/f 噪声
  • –157dBc/Hz 宽带输出相位噪声层
  • 超卓的杂散性能
  • 输出分频器 (1 至 6,50% 占空比)
  • 输出缓冲静噪
  • 低噪声基准缓冲器
  • 充电泵电流可调范围:250μA 至 11.2mA
  • 可配置状态输出
  • SPI 兼容型串行端口控制
  • PLLWizard™ 软件设计支持工具
  • 应用
  • 无线基站 (LTE、WiMAX、W-CDMA、PCS)
  • 宽带无线接入
  • 军用及安全无线电
  • 测试和测量
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6946IUFD-1 4x5 QFN-28 I $8.22 $5.75
    LTC6946IUFD-1#PBF 4x5 QFN-28 I $8.22 $5.75
    LTC6946IUFD-1#TRPBF 4x5 QFN-28 I $5.81
    LTC6946IUFD-2#PBF 4x5 QFN-28 I $8.22 $5.75
    LTC6946IUFD-2#TRPBF 4x5 QFN-28 I $5.81
    LTC6946IUFD-3#PBF 4x5 QFN-28 I $8.22 $5.75
    LTC6946IUFD-3#TRPBF 4x5 QFN-28 I $5.81
    LTC6946IUFD-4#PBF 4x5 QFN-28 I $8.22 $5.75
    LTC6946IUFD-4#TRPBF 4x5 QFN-28 I $5.81
