LT3650-8.4技术文档下载:
LT3650-8.4技术文档产品手册下载
LT3650-8.4 - 典型应用图例:
LT3650-8.4典型应用图例一

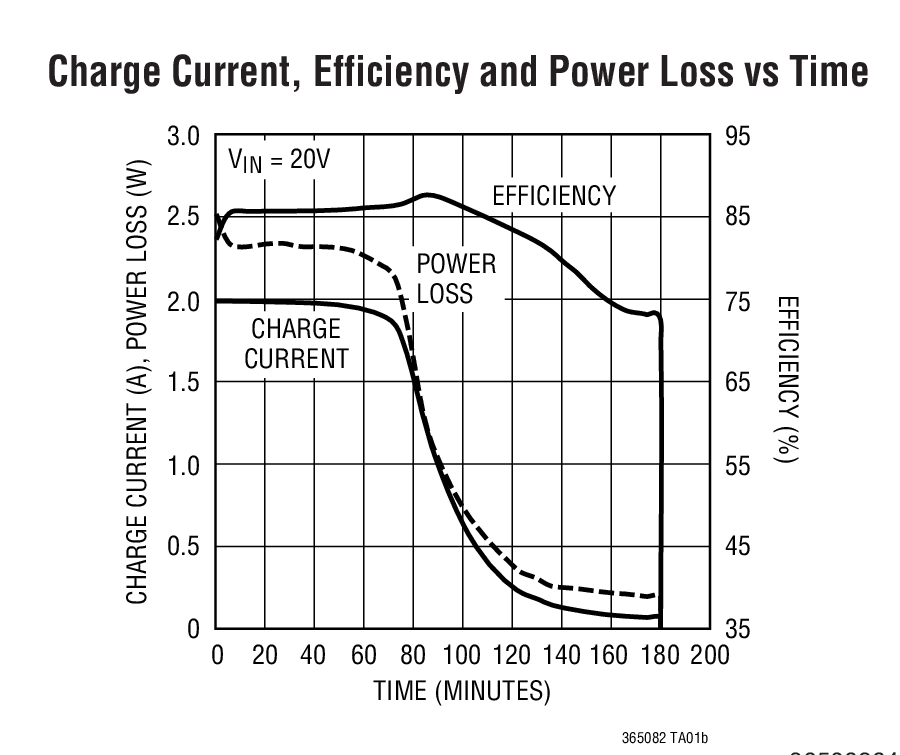

LT3650-8.4典型应用图例二
LT3650-8.4 - 封装图解:

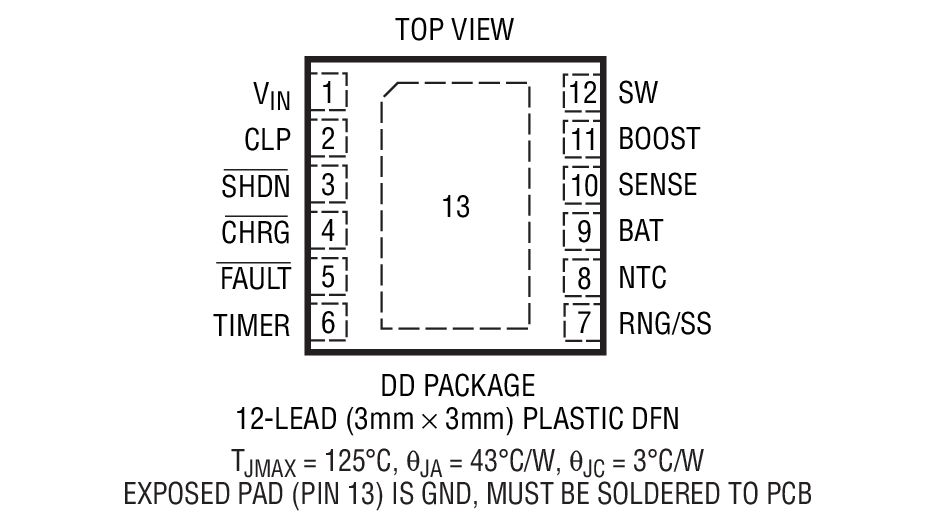

LT3650-8.4封装图解一

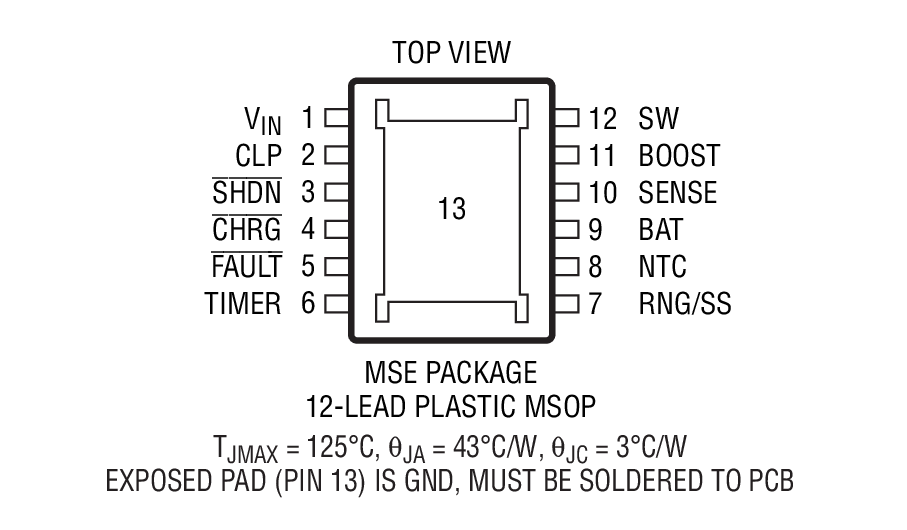

LT3650-8.4封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT3650-8.4介绍
LT3650-8.4 - LT3650-8.4是高电压、2A、单片式、两节锂离子电池充电器

LT3650-8.4是Linear公司的一款开关充电器产品,LT3650-8.4是高电压、2A、单片式、两节锂离子电池充电器,本站介绍了LT3650-8.4的封装应用图解、特点和优点、功能等,并给出了与LT3650-8.4相关的凌力尔特元器件型号供参考。

LT3650-8.4 - 高电压、2A、单片式、两节锂离子电池充电器

LT3650-8.2 / LT3650-8.4 - 高电压、2A、单片式、两节锂离子电池充电器 - Linear Technology(凌力尔特)

功能描述

LT3650 是一款完整的单片式、两节锂离子 / 锂聚合物电池充电器,其工作输入电压范围为 9V 至 32V (最小启动电压为 11.5V)。LT3650 提供了一种恒定电流 / 恒定电压充电特性,最大充电电流可在外部设置为高达 2A (采用一个外部电流检测电阻器来设定)。一种预查验功能负责对低电压电池进行涓流充电,如果电池对预查验没有响应,则失效电池检测电路将发出一个指示信号,并暂停充电操作。

可通过配置使 LT3650 在充电电流降至 C/10 (即设置最大电流的 1/10) 时终止充电操作。一旦充电操作被终止,则 LT3650 将进入一种低电流 (85μA) 待机模式。如果电池电压从浮动电压下降 2.5%,或者有新电池插入充电系统,则自动再起动功能将起动一个新的充电周期。

LT3650 包含一个可由用户来设置的内部安全定时器 (通常被设定为一个 3 小时的满周期)。如果希望采用一种基于时间的充电终止方案 (在这种方案中,充电电流连续在低于 C/10 充电,直至到达一个期望的时刻为止),则可把该 IC 配置为使用该内部定时器。

LT3650 采用扁平 (高度仅为 0.75mm) 的 3mm x 3mm 12 引脚 DFN 和 12 引脚 MSOP 封装。

特点
  • 宽输入电压范围:9V 至 32V (绝对最大值为 40V)
  • 可编程充电电流:高达 2A
  • 可由用户来选择的充电终止:C/10 或板上充电终止定时器
  • 动态充电速率编程 / 软起动引脚
  • 可编程输入电流限值
  • 1MHz 固定频率
  • 平均电流模式控制
  • 0.5% 浮动电压准确度
  • 5% 充电电流准确度
  • 2.5% C/10 检测准确度
  • NTC 电阻器温度监视器
  • 自动再充电 (在 97.5% 浮动电压)
  • 自动预查验 (在 <70% 浮动电压)
  • 失效电池检测和自动复位
  • 二进制编码集电极开路状态引脚
  • 3mm x 3mm DFN-12 或 MSOP-12 封装
  • 应用
  • 工业手持式仪器
  • 12V 至 24V 汽车和重型设备
  • 台式托架充电器
  • 笔记本电脑
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3650EDD-8.2#PBF 3x3 DFN-12 E $4.00 $2.80
    LT3650EDD-8.2#TRPBF 3x3 DFN-12 E $2.86
    LT3650EDD-8.4#PBF 3x3 DFN-12 E $4.00 $2.80
    LT3650EDD-8.4#TRPBF 3x3 DFN-12 E $2.86
    LT3650EMSE-8.2#PBF MS-12E E $4.00 $2.80
    LT3650EMSE-8.2#TRPBF MS-12E E $2.86
    LT3650EMSE-8.4#PBF MS-12E E $4.00 $2.80
    LT3650EMSE-8.4#TRPBF MS-12E E $2.86
    LT3650IDD-8.2#PBF 3x3 DFN-12 I $4.60 $3.22
    LT3650IDD-8.2#TRPBF 3x3 DFN-12 I $3.28
    LT3650IDD-8.4#PBF 3x3 DFN-12 I $4.60 $3.22
    LT3650IDD-8.4#TRPBF 3x3 DFN-12 I $3.28
    LT3650IMSE-8.2#PBF MS-12E I $4.60 $3.22
    LT3650IMSE-8.2#TRPBF MS-12E I $3.28
    LT3650IMSE-8.4#PBF MS-12E I $4.60 $3.22
    LT3650IMSE-8.4#TRPBF MS-12E I $3.28
