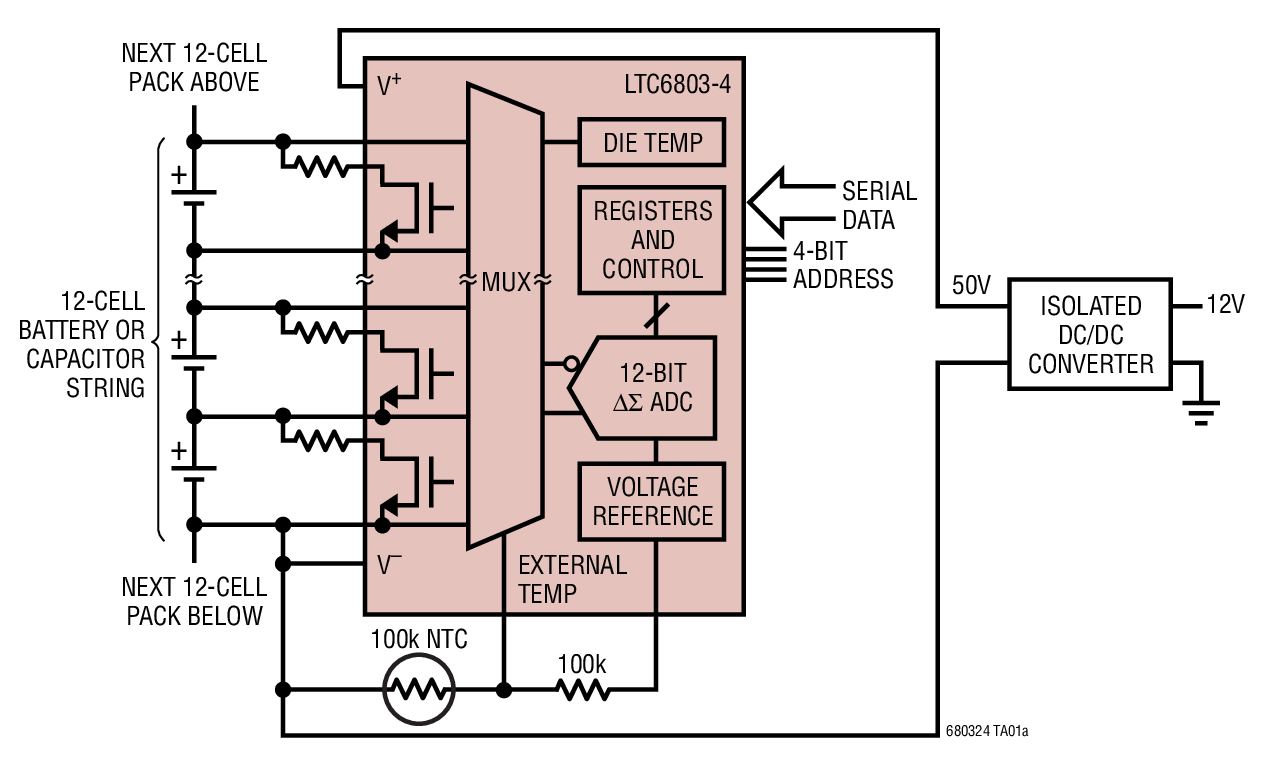

LTC6803-2典型应用图例一

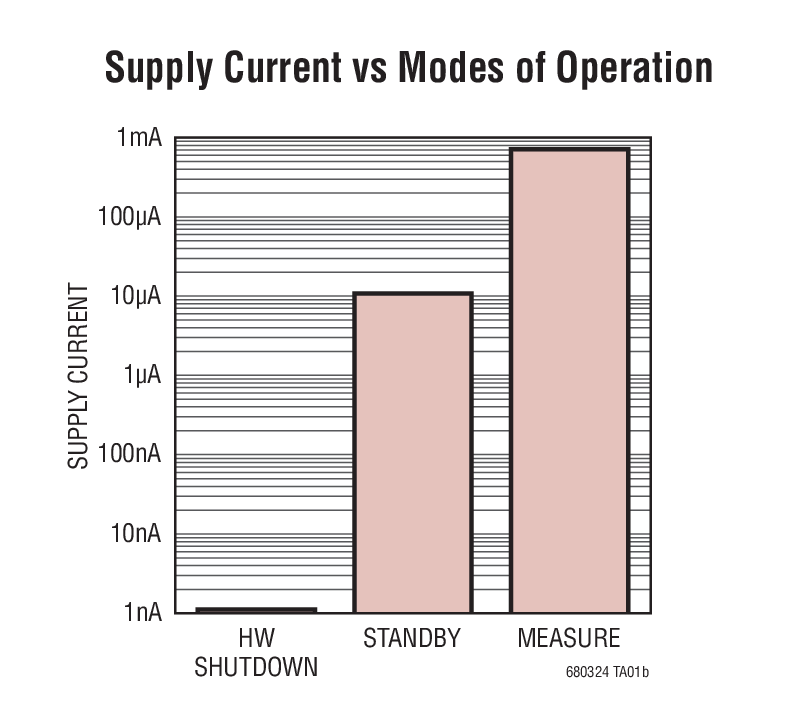

LTC6803-2典型应用图例二
LTC6803-2 - 封装图解：

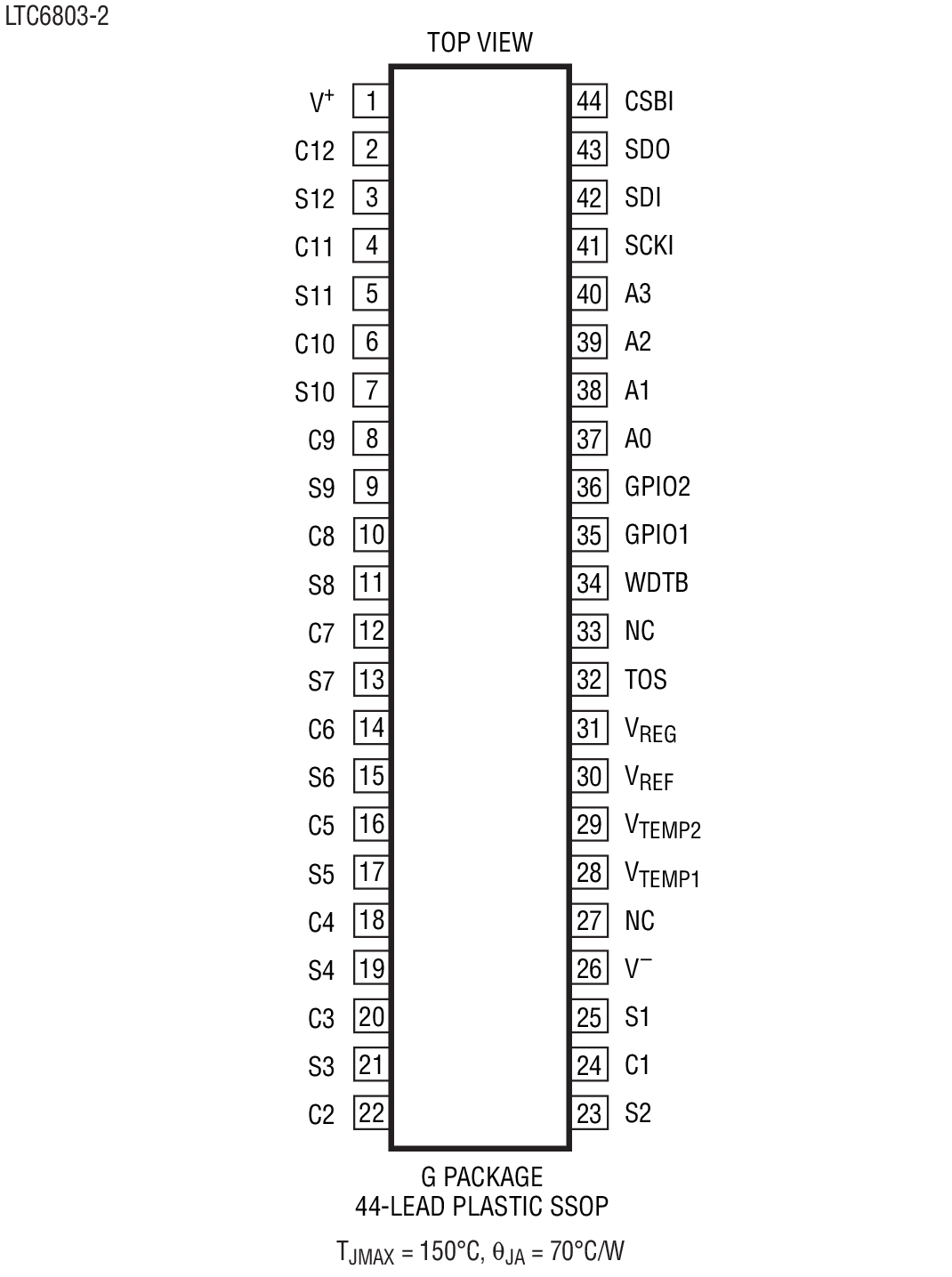

LTC6803-2封装图解一

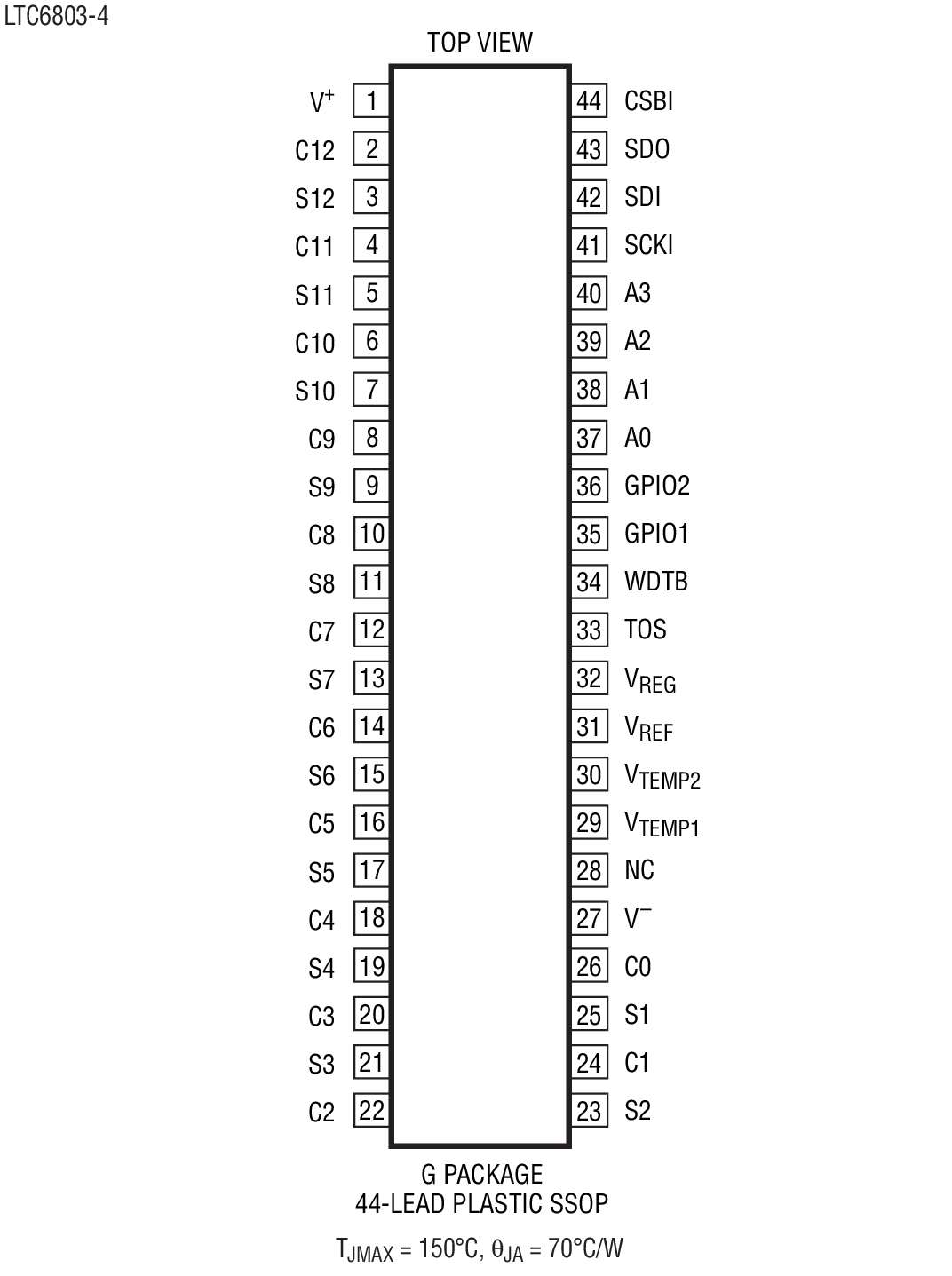

LTC6803-2封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC6803-2介绍

LTC6803-2 - LTC6803-2是多节电池的电池组监视器

LTC6803-2是LINEAR凌力尔特公司的一款多节电池的电池组监视器产品，LTC6803-2是LTC6803-2是多节电池的电池组监视器，本站介绍了LTC6803-2的封装应用图解、特点和优点、功能等，并给出了与LTC6803-2相关的LINEAR元器件型号供参考。

LTC6803-2 - LTC6803-2是多节电池的电池组监视器 - 多节电池的电池组监视器 - 航天和严酷环境 - 凌力尔特

LTC6803-2 - 多节电池的电池组监视器

LTC6803-2 / LTC6803-4 - 多节电池的电池组监视器 - Linear Technology（凌力尔特）

功能描述

LTC6803 是第二代的完整电池监视 IC，内置一个 12 位 ADC、一个精准型电压基准、一个高电压输入多路复用器和一个串行接口。每个 LTC6803 能够测量多达 12 个串接电池或超级电容器的电压。可以把多个LTC6803器件堆叠起来以监视一个长电池串中每节电池的电压。每个 LTC6803-2 / LTC6803-4 具有一个可单独寻址的串行接口，允许将多达 16 个LTC6803-2 / LTC6803-4 器件连接至一个控制处理器并同时运作。每个电池输入具有一个相关联的 MOSFET 电源开关，用于对过度充电的电池进行放电。LTC6803-2 在内部将电池组的底端与V— 相连。该器件的引脚与 LTC6802-2 兼容，从而提供了一款直接替代型的升级方案。LTC6803-4 则把电池组的底端与 V— 分开，故而改善了第一节电池 (cell 1) 的测量准确度。

LTC6803 提供了一种用于将电源电流减小至 12μA 的待机模式。此外，LTC6803 还可从一个隔离型电源来供电，因而提供了一种将电池组吸收电流减小至零的方法。

相关器件 LTC6803-1 和 LTC6803-3 提供了一个串行接口，因而允许将多个 LTC6803-1 或 LTC6803-3 器件的串行端口以菊链式连接起来，无需使用光耦合器或光隔离器。

特点
  • 可测量多达 12 个串联电池的电压
  • 可堆叠式架构
  • 可支持多种电池化学组成和超级电容器
  • 可单独寻址的串行接口
  • 0.25% 的最大总测量误差
  • 专门针对符合 ISO26262 标准的系统进行设计
  • 可在 13ms 完成一个系统中所有电池的测量
  • 无源电量平衡： —集成型电量平衡 MOSFET —能够驱动外部平衡 MOSFET
  • 板上温度传感器和热敏电阻输入
  • 具数据包误差检验功能的 1MHz 串行接口
  • 可在电池随机连接的情况下保持安全
  • 内置自测试功能电路
  • 具内置噪声滤波器的 ΔΣ 转换器
  • 导线开路连接故障检测
  • 12μA 待机模式电源电流
  • 抗 EMI 的能力高
  • 44 引脚 SSOP 封装
    • 应用
  • 电动汽车和油电混合动力汽车
  • 高功率便携式设备
  • 后备电池系统
  • 电动自行车、摩托车、单脚滑行车
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6803HG-2#PBF SSOP-44 H $15.53 $11.14
    LTC6803HG-2#TRPBF SSOP-44 H $15.59 $11.20
    LTC6803HG-4#PBF SSOP-44 H $15.53 $11.14
    LTC6803HG-4#TRPBF SSOP-44 H $11.20
    LTC6803IG-2#PBF SSOP-44 I $13.86 $9.95
    LTC6803IG-2#TRPBF SSOP-44 I $10.01
    LTC6803IG-4#PBF SSOP-44 I $13.86 $9.95
    LTC6803IG-4#TRPBF SSOP-44 I $10.01
