当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC3406B-1.2
LTC3406B-1.2技术文档下载：
LTC3406B-1.2技术文档产品手册下载
LTC3406B-1.2 - 典型应用图例：

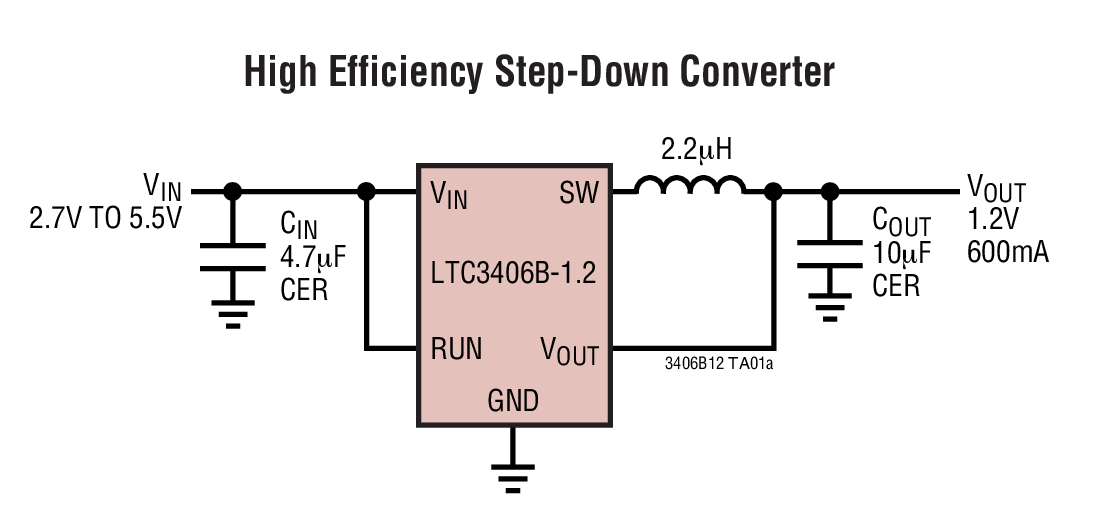

LTC3406B-1.2典型应用图例一

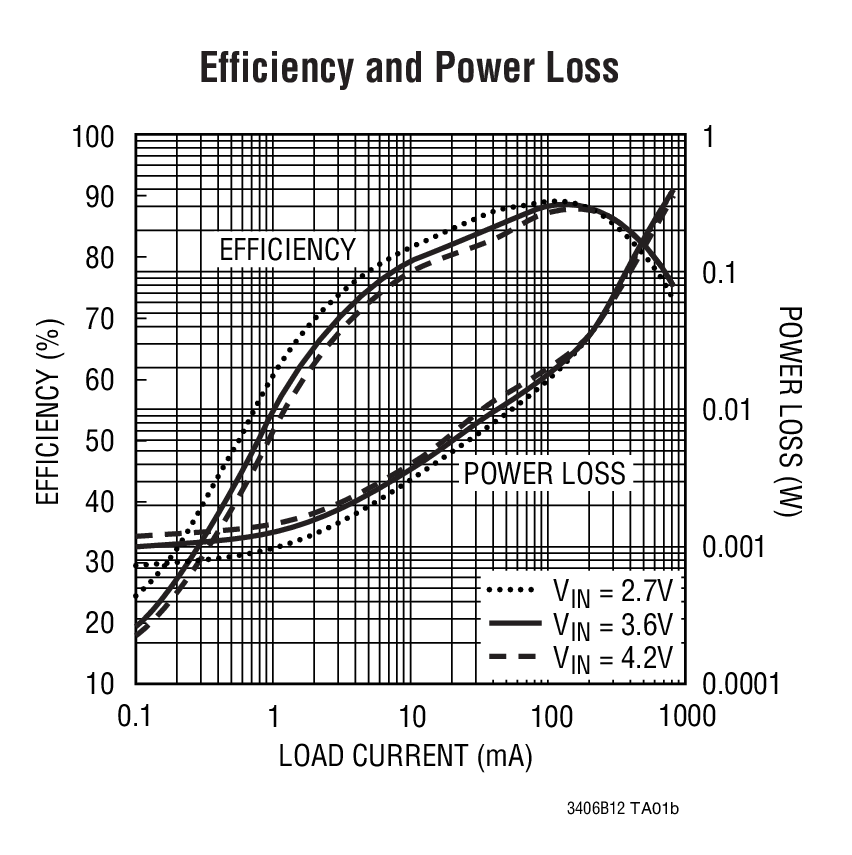

LTC3406B-1.2典型应用图例二
LTC3406B-1.2 - 封装图解：

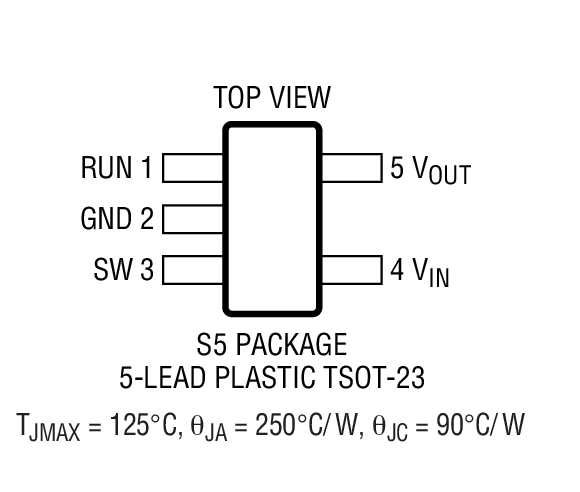

LTC3406B-1.2封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3406B-1.2介绍

LTC3406B-1.2 - LTC3406B-1.2是1.5MHz, 600mA Synchronous Step-Down Regulator in ThinSOT

LTC3406B-1.2是LINEAR凌力尔特公司的一款内部开关电源降压产品，LTC3406B-1.2是LTC3406B-1.2是1.5MHz, 600mA Synchronous Step-Down Regulator in ThinSOT，本站介绍了LTC3406B-1.2的封装应用图解、特点和优点、功能等，并给出了与LTC3406B-1.2相关的LINEAR元器件型号供参考。

LTC3406B-1.2 - LTC3406B-1.2是1.5MHz, 600mA Synchronous Step-Down Regulator in ThinSOT - 内部开关电源降压 - 电源管理 - 凌力尔特

LTC3406B-1.2 - 1.5MHz, 600mA Synchronous Step-Down Regulator in ThinSOT

LTC3406B-1.2 - 1.5MHz, 600mA Synchronous Step-Down Regulator in ThinSOT - Linear Technology（凌力尔特）

功能描述
The LTC3406B-1.2 is a high efficiency monolithic synchronous buck regulator using a constant frequency, current mode architecture. Supply current with no load is 300µA dropping to <1µA in shutdown. The 2.5V to 5.5V input voltage range makes the LTC3406B-1.2 ideally suited for single Li-Ion battery-powered applications. 100% duty cycle provides low dropout operation, extending battery life in portable systems. PWM pulse skipping mode operation provides very low output ripple voltage for noise sensitive applications.

Switching frequency is internally set at 1.5MHz, allowing the use of small surface mount inductors and capacitors. The internal synchronous switch increases efficiency and eliminates the need for an external Schottky diode. The LTC3406B-1.2 is available in a low profile (1mm) ThinSOT package.

Protected by U.S. Patents including 5481178, 6580258, 6304066, 6127815, 6498466, 6611131.

特点
  • High Efficiency: Up to 96%
  • 600mA Output Current at VIN = 3V
  • 2.5V to 5.5V Input Voltage Range
  • 1.5MHz Constant Frequency Operation
  • No Schottky Diode Required
  • Low Quiescent Current: 300µA
  • 0.6V Reference Allows Low Output Voltages
  • Shutdown Mode Draws < 1µA Supply Current
  • Current Mode Operation for Excellent Line and Load Transient Response
  • Overtemperature Protected
  • Low Profile (1mm) ThinSOTTM Package
    • 应用
  • Cellular Telephones
  • Personal Information Appliances
  • Wireless and DSL Modems
  • Digital Still Cameras
  • MP3 Players
  • Portable Instruments
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3406BES5-1.2 SOT-23 E $2.86
    LTC3406BES5-1.2#TR SOT-23 E $2.86 $2.01
    LTC3406BES5-1.2#TRM SOT-23 E $2.86 $2.03
    LTC3406BES5-1.2#TRMPBF SOT-23 E $2.86 $2.03
    LTC3406BES5-1.2#TRPBF SOT-23 E $2.86 $2.01
