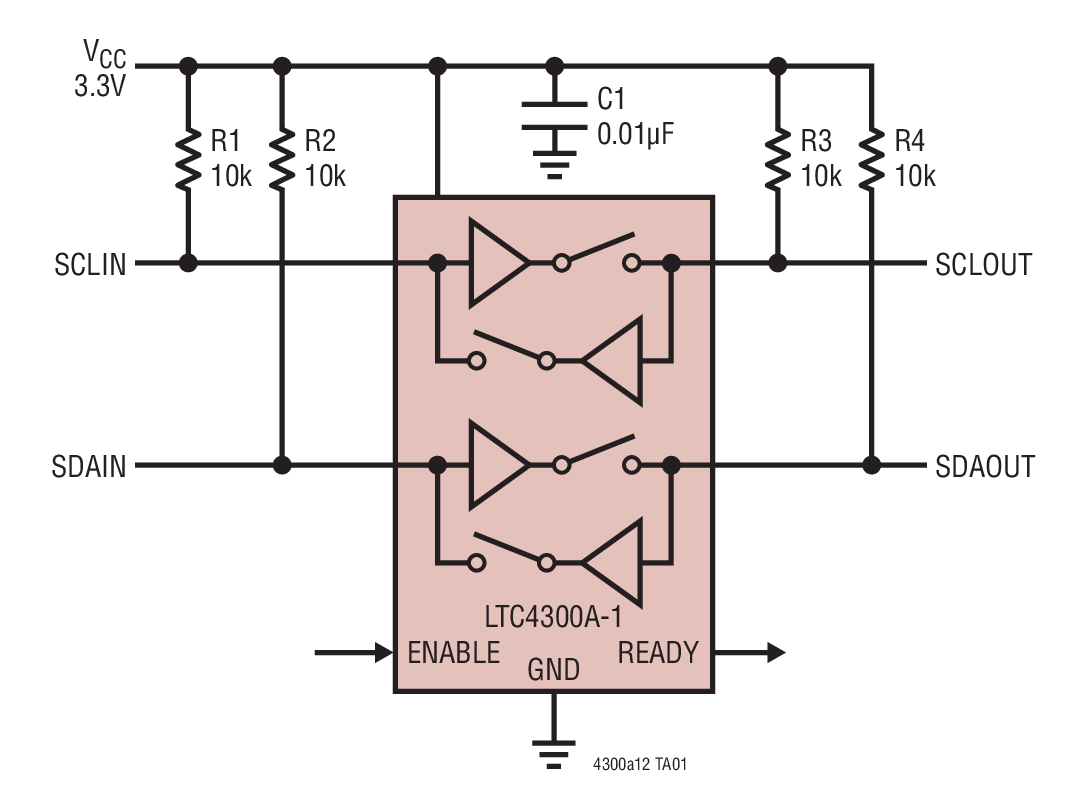

LTC4300A-2典型应用图例一

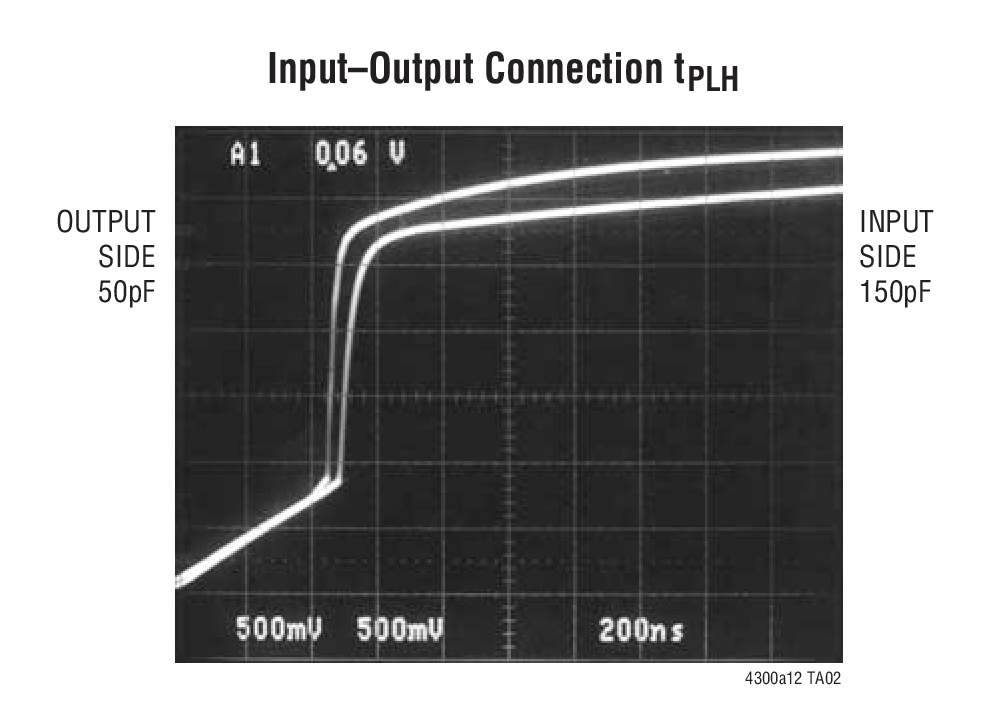

LTC4300A-2典型应用图例二
LTC4300A-2 - 封装图解:

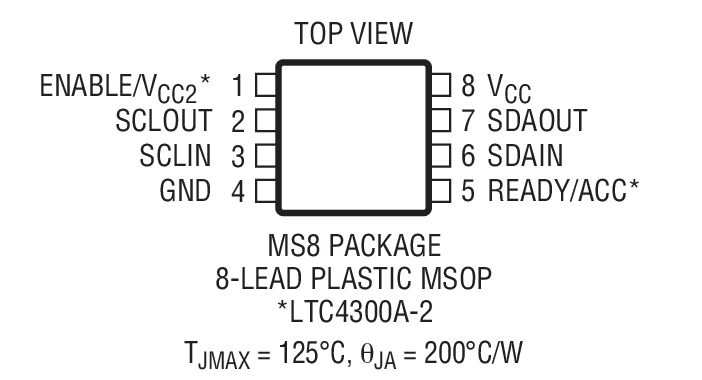

LTC4300A-2封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC4300A-2介绍
LTC4300A-2 - LTC4300A-2是可热插拔的两线式总线缓冲器

LTC4300A-2是Linear公司的一款I2C 和 SMBus 总线缓冲器和加速器产品,LTC4300A-2是可热插拔的两线式总线缓冲器,本站介绍了LTC4300A-2的封装应用图解、特点和优点、功能等,并给出了与LTC4300A-2相关的凌力尔特元器件型号供参考。

LTC4300A-2 - 可热插拔的两线式总线缓冲器

LTC4300A-2 - 可热插拔的两线式总线缓冲器 - Linear Technology(凌力尔特)

功能描述

LTC4300A可热插拔两线式总线缓冲器系列允许 I/O 板卡插入带电背板,而不损坏数据和时钟总线。当建立连接时,LTC4300A-1 / LTC4300A-2 可提供双向缓冲,从而使背板与板卡电容保持隔离。上升时间加速器电路允许使用较弱的 DC 上拉电流,同时仍然满足上升时间要求。在板卡插入期间,SDA 和 SCL 线路预先充电至 1V,以最大限度地抑制总线扰动。

LTC4300A-1 包括一个 CMOS 门限数字 ENABLE 输入引脚,该引脚负责强制器件进入一种低电流模式 (当被驱动至地电位时) 和设定正常操作 (当被驱动至 VCC 时)。该器件还包括一个漏极开路 READY 输出引脚,当背板与板卡侧连接在一起时,该引脚将发出指示信号。LTC4300A-2 采用一个用于板卡侧的专用电源电压引脚 VCC2 取代了 ENABLE 引脚,并提供了 3.3V 和 5V 系统之间的电平移位。背板和板卡均可采用介于 2.7V 至 5.5V 之间的电源电压进行供电,而对于哪一个的电源电压较高并没有限制。另外,LTC4300A-2 还用一个数字 CMOS 输入引脚 ACC 替代了 READY 引脚,该 ACC 引脚负责启用和停用上升时间加速器电流。

LTC4300A 采用小外形 8 引脚 MSOP 封装。

特点
  • 用于 SDA 和 SCL 线路的双向缓冲器可增加扇出
  • 当电路板在背板上进行带电插拔时可避免 SDA 和 SCL 受损
  • 将 SDA 和 SCL 线路与输出隔离开来
  • 可兼容 I2C、I2C 快速模式和 SMBus 标准 (工作频率高达 400kHz)
  • 低 ICC 芯片停用模式:
  • READY 漏极开路输出 (LTC4300A-1)
  • 在所有的 SDA 和 SCL 线路上均进行 1V 预充电
  • 支持时钟伸展、仲裁和同步
  • 5V 至 3.3V 电平转换 (LTC4300A-2)
  • 用于 VCC = 0V 的高阻抗 SDA、SCL 引脚
  • 小外形 MSOP 8 引脚封装
  • 应用
  • 带电电路板插入
  • 服务器
  • 电容缓冲器 / 总线扩展器
  • 台式电脑
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4300A-2CMS8 MS-8 C $2.35 $1.75
    LTC4300A-2CMS8#PBF MS-8 C $2.35 $1.75
    LTC4300A-2CMS8#TR MS-8 C $1.81
    LTC4300A-2CMS8#TRPBF MS-8 C $1.81
    LTC4300A-2IMS8 MS-8 I $2.70 $2.00
    LTC4300A-2IMS8#PBF MS-8 I $2.70 $2.00
    LTC4300A-2IMS8#TR MS-8 I $2.06
    LTC4300A-2IMS8#TRPBF MS-8 I $2.06
