LTC4252B-1技术文档下载:
LTC4252B-1技术文档产品手册下载
LTC4252B-1 - 典型应用图例:

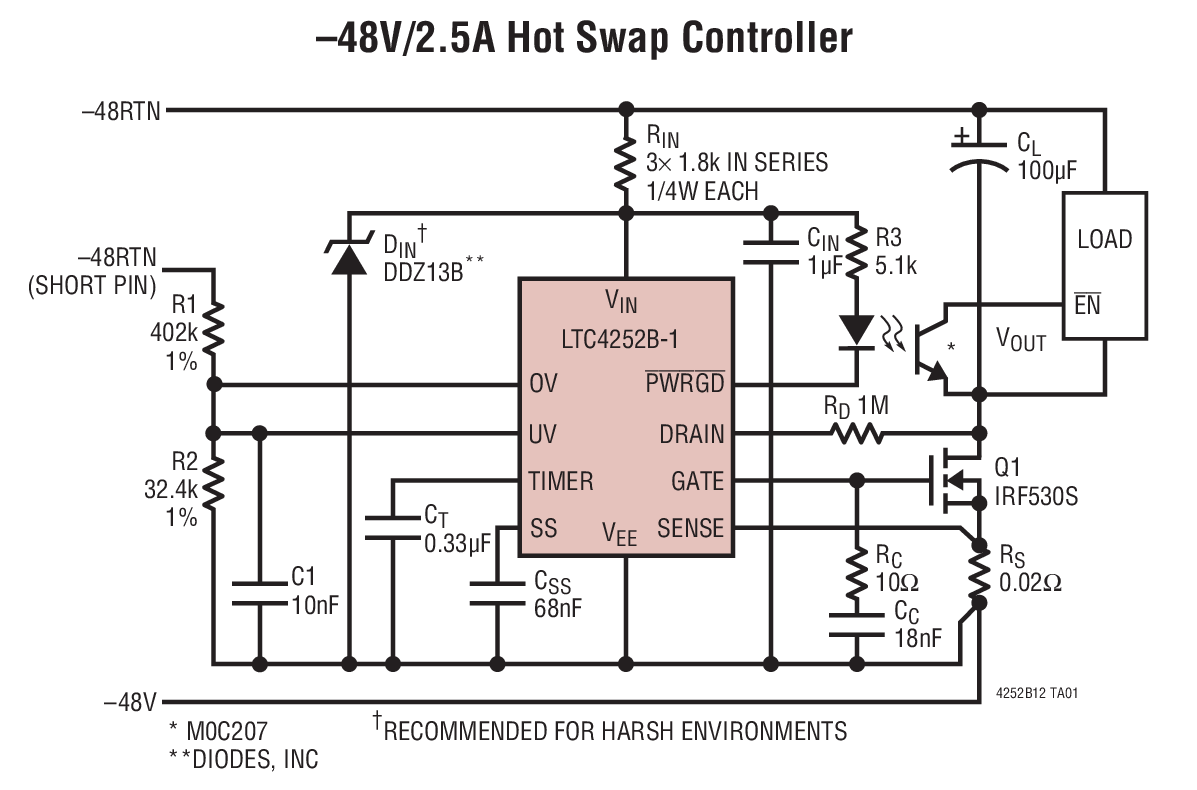

LTC4252B-1典型应用图例一

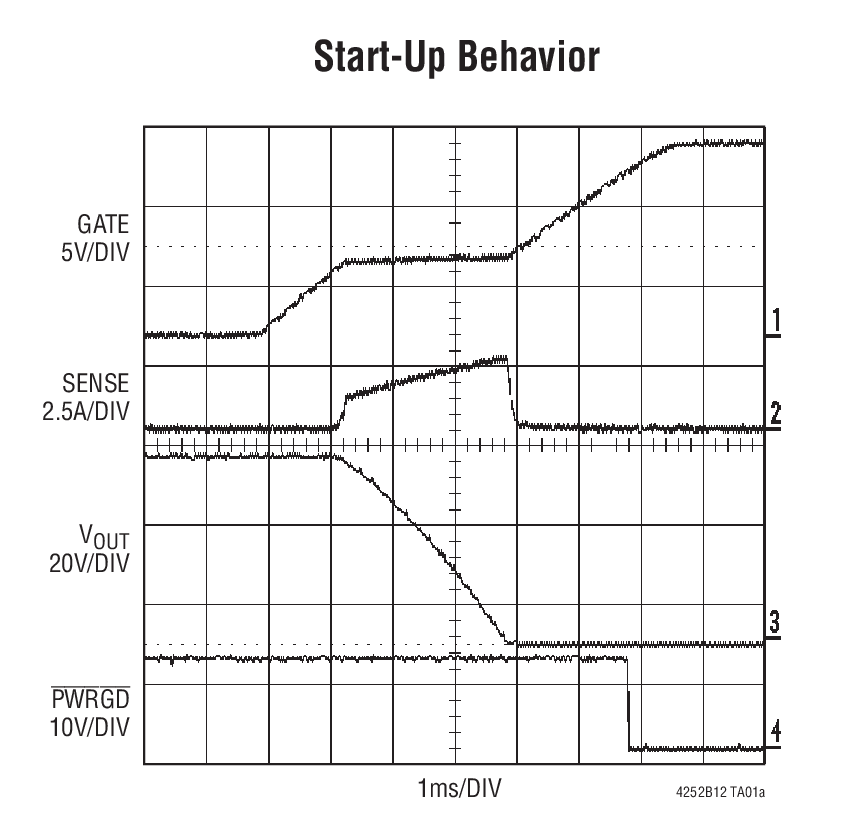

LTC4252B-1典型应用图例二
LTC4252B-1 - 封装图解:

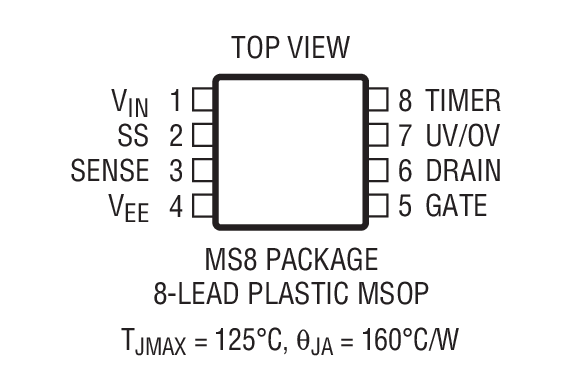

LTC4252B-1封装图解一

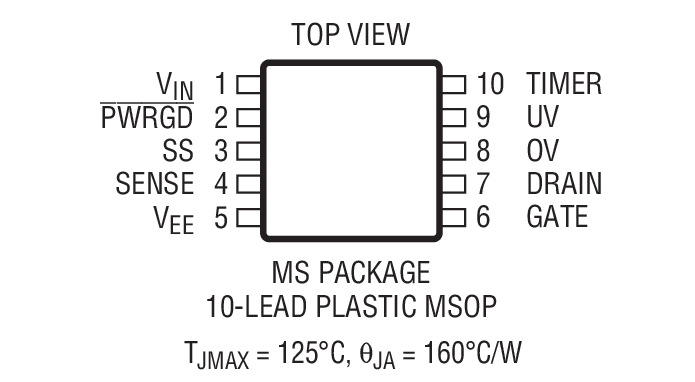

LTC4252B-1封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC4252B-1介绍
LTC4252B-1 - LTC4252B-1是负电压热插拔控制器

LTC4252B-1是Linear公司的一款高电压热插拔控制器产品,LTC4252B-1是负电压热插拔控制器,本站介绍了LTC4252B-1的封装应用图解、特点和优点、功能等,并给出了与LTC4252B-1相关的凌力尔特元器件型号供参考。

LTC4252B-1 - 负电压热插拔控制器

LTC4252B-1 / LTC4252B-2 / LTC4252C-1 / LTC4252C-2 - 负电压热插拔控制器 - Linear Technology(凌力尔特)

功能描述

LTC4252 负电压热插拔 (Hot SwapTM) 控制器允许在带电背板上安全地进行电路板的插拔操作。输出电流由 3 个电流限制级来控制:一个定时电路断路器、有源电流限制和一条快速前馈通路 (用于限制最坏情况灾难性故障条件下的峰值电流)。

当输入电源超过了期望的工作范围时,可调欠压和过压检测器将负载断接。对LTC4252 的电源输入进行并联调节,因而在非常高的电源电压条件下可安全的运作。一个多功能定时器负责延迟初始启动并控制电路断路器的响应时间。当检测到过大的 MOSFET 漏极电压时,可以加快电路断路器的响应时间,从而将 MOSFET 保持在其安全工作区 (SOA) 之内。一个可调软起动电路用于控制启动时的 MOSFET 浪涌电流。

LTC4252-2 提供了在故障之后自动重试的功能。LTC4252C-1 / LTC4252C-2 具有严格的 ±1% 欠压 / 过压门限准确度。LTC4252 可提供 8 引脚或 10 引脚 MSOP 封装。

LTC4252B 和 LTC4252C 改善了 LTC4252 和 LTC4252A 中并联稳压器的坚固性。

特点
  • 允许在 -48V 带电背板上安全地进行电路板的插拔操作
  • 浮置拓扑结构允许执行非常高电压的操作
  • 具电路断路器定时器的电流限制
  • 快速响应时间限制了峰值故障电流
  • 可编程软起动电流限值
  • 具漏极电压加速响应的可编程定时器
  • ±1% 欠压 / 过压门限 (LTC4252C)
  • 改善了坚固性的并联稳压器
  • 可调欠压 / 过压保护
  • LTC4252B-1 / LTC4252C-1:在故障之后锁断
  • LTC4252B-2 / LTC4252C-2:在故障之后自动重试
  • 采用 8 引脚和 10 引脚 MSOP 封装
  • 应用
  • 带电电路板插入
  • 电子电路断路器
  • -48V 分布式电源系统
  • 负电源控制
  • 中心局交换
  • 高可用性服务器
  • ATCA (高级电信计算架构)
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4252BCMS-1#PBF MS-10 C $3.00 $2.35
    LTC4252BCMS-1#TRPBF MS-10 C $2.41
    LTC4252BCMS-2#PBF MS-10 C $3.00 $2.35
    LTC4252BCMS-2#TRPBF MS-10 C $2.41
    LTC4252BCMS8-1#PBF MS-8 C $2.55 $2.00
    LTC4252BCMS8-1#TRPBF MS-8 C $2.06
    LTC4252BCMS8-2#PBF MS-8 C $2.55 $2.00
    LTC4252BCMS8-2#TRPBF MS-8 C $2.06
    LTC4252BIMS-1#PBF MS-10 I $3.40 $2.65
    LTC4252BIMS-1#TRPBF MS-10 I $2.71
    LTC4252BIMS-2#PBF MS-10 I $3.40 $2.65
    LTC4252BIMS-2#TRPBF MS-10 I $2.71
    LTC4252BIMS8-1#PBF MS-8 I $2.90 $2.30
    LTC4252BIMS8-1#TRPBF MS-8 I $2.36
    LTC4252BIMS8-2#PBF MS-8 I $2.90 $2.30
    LTC4252BIMS8-2#TRPBF MS-8 I $2.36
    LTC4252CCMS-1#PBF MS-10 C $3.45 $2.50
    LTC4252CCMS-1#TRPBF MS-10 C $2.56
    LTC4252CCMS-2#PBF MS-10 C $3.45 $2.50
    LTC4252CCMS-2#TRPBF MS-10 C $2.56
    LTC4252CIMS-1#PBF MS-10 I $3.90 $2.90
    LTC4252CIMS-1#TRPBF MS-10 I $2.96
    LTC4252CIMS-2#PBF MS-10 I $3.90 $2.90
    LTC4252CIMS-2#TRPBF MS-10 I $2.96
