LTC4225-1技术文档下载：

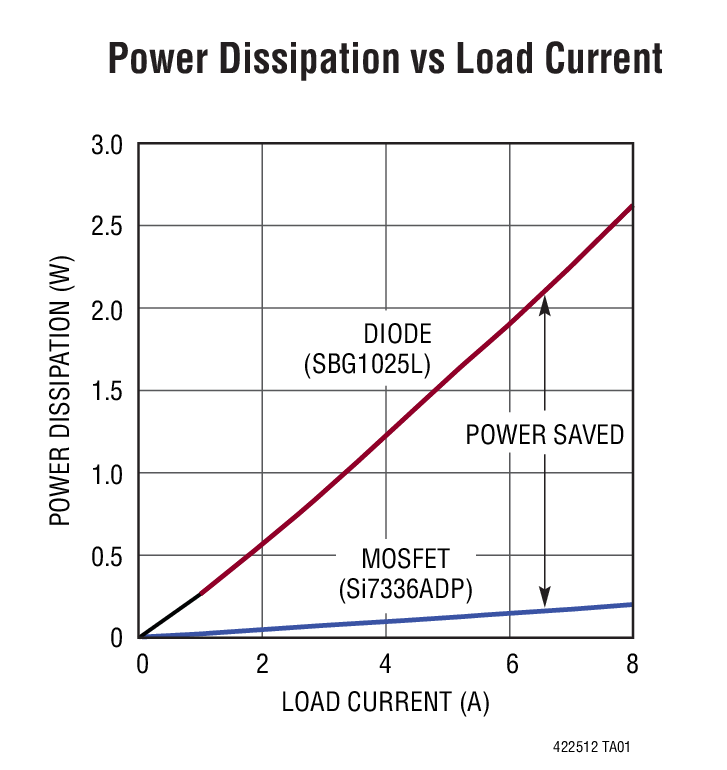

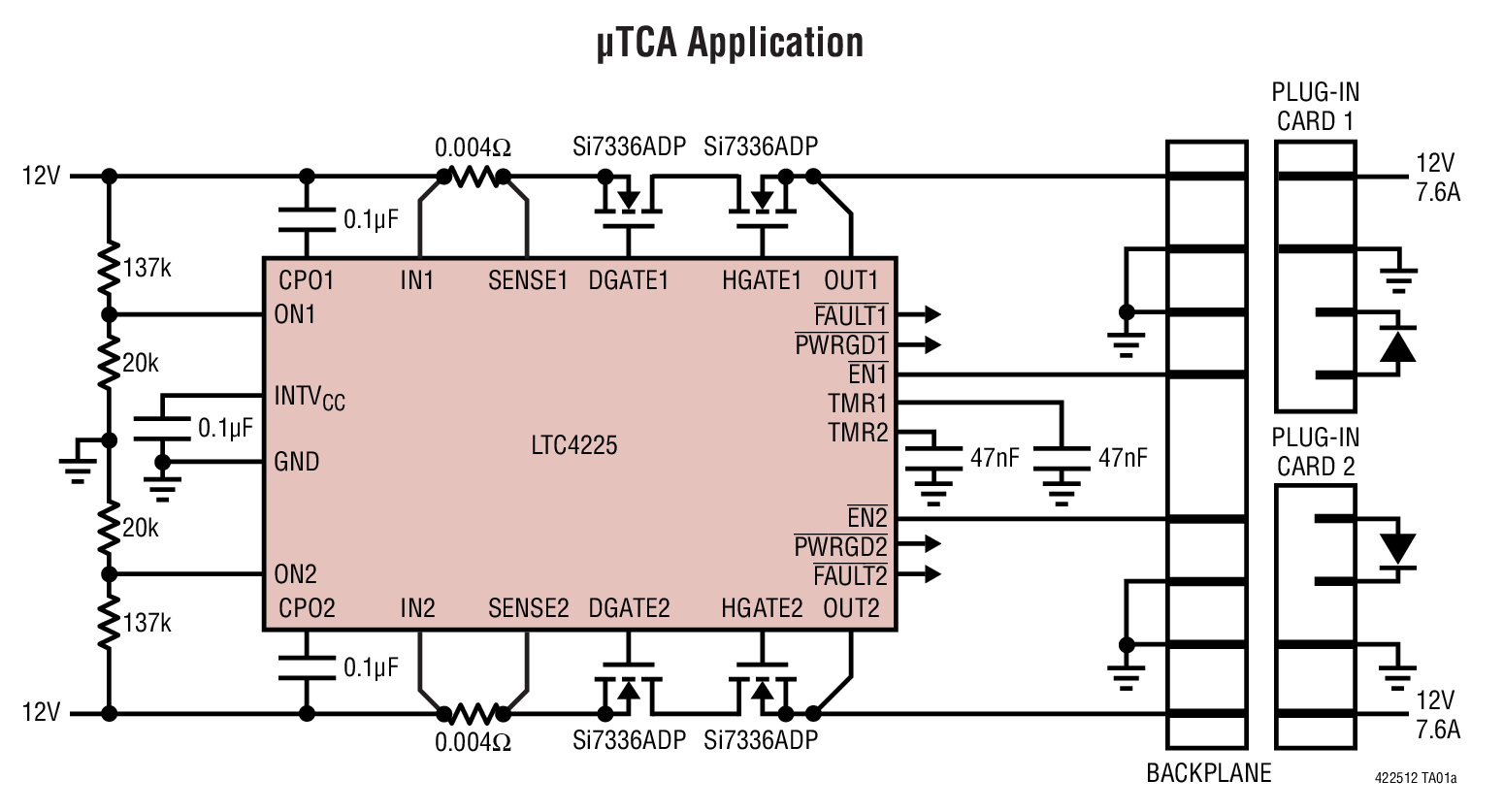

LTC4225-1 - 典型应用图例：

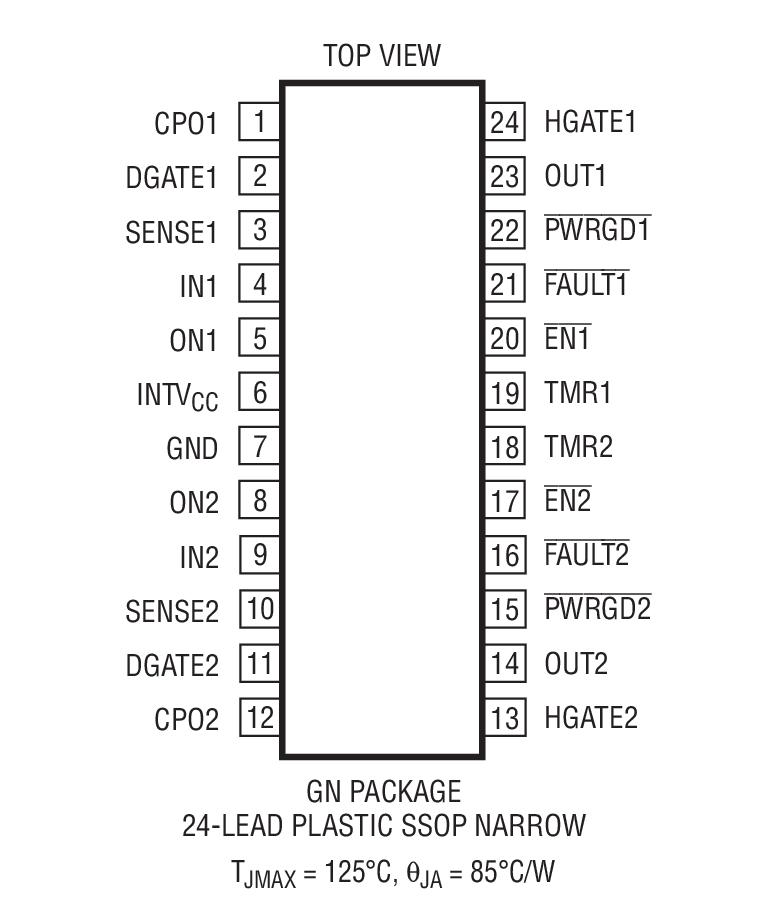

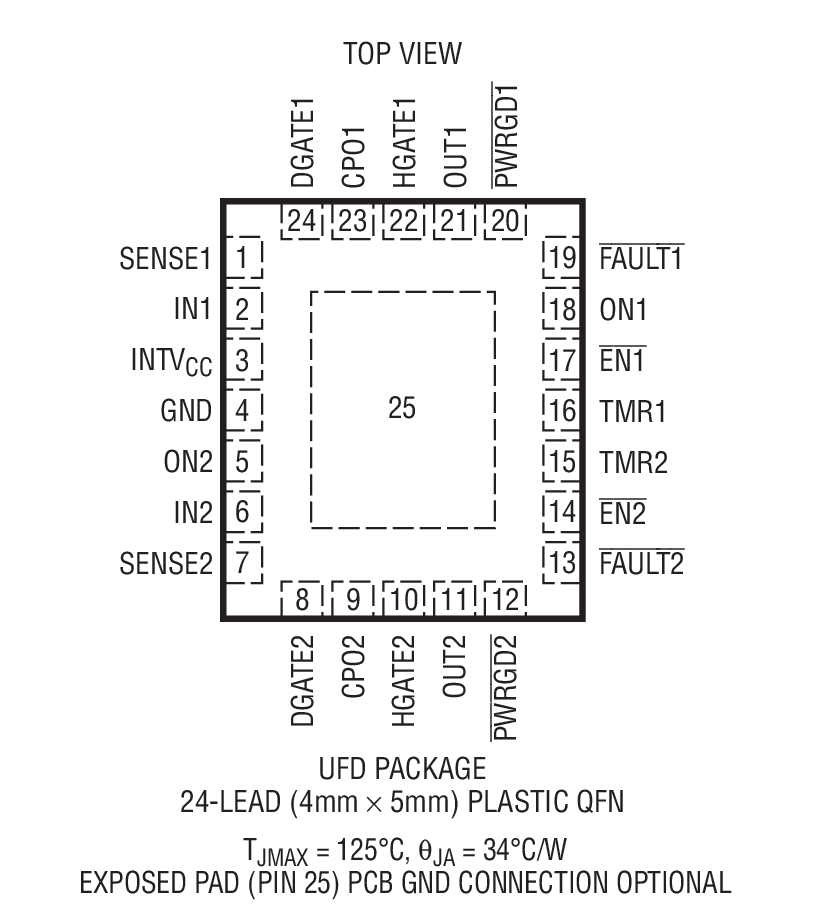

LTC4225-1 - 封装图解：
LTC4225-1 - LTC4225-1是双通道理想二极管和热插拔控制器
LTC4225-1是Linear公司的一款PowerPath 控制器和理想二极管产品，LTC4225-1是双通道理想二极管和热插拔控制器，本站介绍了LTC4225-1的封装应用图解、特点和优点、功能等，并给出了与LTC4225-1相关的凌力尔特元器件型号供参考。
LTC4225-1 - 双通道理想二极管和热插拔控制器
LTC4225-1 / LTC4225-2 - 双通道理想二极管和热插拔控制器 - Linear Technology（凌力尔特）
功能描述
LTC4225 通过控制外部串联连接的 N 沟道 MOSFET 为两个电源轨提供了理想二极管和热插拔 (Hot SwapTM) 功能。起理想二极管作用的 MOSFET 替代了两个高功率肖特基二极管及相关联的散热器，从而节省了功率和电路板面积。热插拔控制 MOSFET 通过限制浪涌电流而允许在带电背板上安全地进行电路板的插拔操作。另外，还利用快速动作电流限制和内部定时电路断路器对电源输出提供了针对短路故障的保护。
LTC4225 可调节背对背 MOSFET 两端的正向压降，以确保实现从一个电源至另一个电源的无振荡平滑电流转移。理想二极管快速接通以减低电源切换期间的负载电压降。假如输入电源发生故障或者短路，则快速关断能够最大限度地减小反向瞬态电流。
LTC4225 可提供独立的接通/关断控制，并报告电源的故障及良好运行状态。LTC4225-1 具有一个锁断电路断路器，而 LTC4225-2 则提供了故障之后的自动重试功能。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC4225CGN-1#PBF | SSOP-24 | C | $5.13 | $3.59 |
| LTC4225CGN-1#TRPBF | SSOP-24 | C | $3.65 | |
| LTC4225CGN-2#PBF | SSOP-24 | C | $5.13 | $3.59 |
| LTC4225CGN-2#TRPBF | SSOP-24 | C | $3.65 | |
| LTC4225CUFD-1#PBF | 4x5 QFN-24 | C | $5.13 | $3.59 |
| LTC4225CUFD-1#TRPBF | 4x5 QFN-24 | C | $3.65 | |
| LTC4225CUFD-2#PBF | 4x5 QFN-24 | C | $5.13 | $3.59 |
| LTC4225CUFD-2#TRPBF | 4x5 QFN-24 | C | $3.65 | |
| LTC4225IGN-1#PBF | SSOP-24 | I | $5.64 | $3.95 |
| LTC4225IGN-1#TRPBF | SSOP-24 | I | $4.01 | |
| LTC4225IGN-2#PBF | SSOP-24 | I | $5.64 | $3.95 |
| LTC4225IGN-2#TRPBF | SSOP-24 | I | $4.01 | |
| LTC4225IUFD-1#PBF | 4x5 QFN-24 | I | $5.64 | $3.95 |
| LTC4225IUFD-1#TRPBF | 4x5 QFN-24 | I | $4.01 | |
| LTC4225IUFD-2#PBF | 4x5 QFN-24 | I | $5.64 | $3.95 |
| LTC4225IUFD-2#TRPBF | 4x5 QFN-24 | I | $4.01 |
