LTC4215-2是具有 I2C 兼容型监视功能的热插拨控制器

Linear（凌力尔特）| Linear产品型号搜索

LTC4215-2技术文档下载：

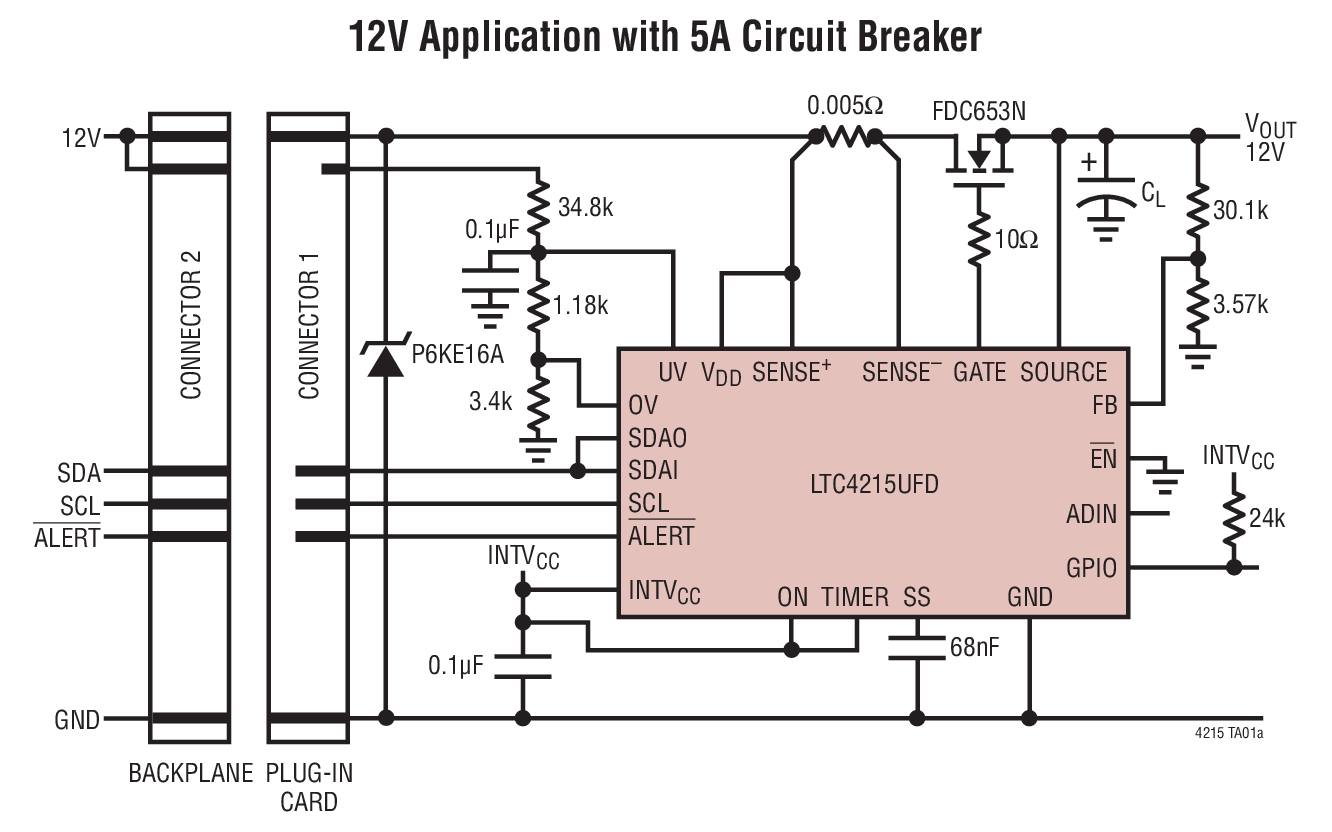

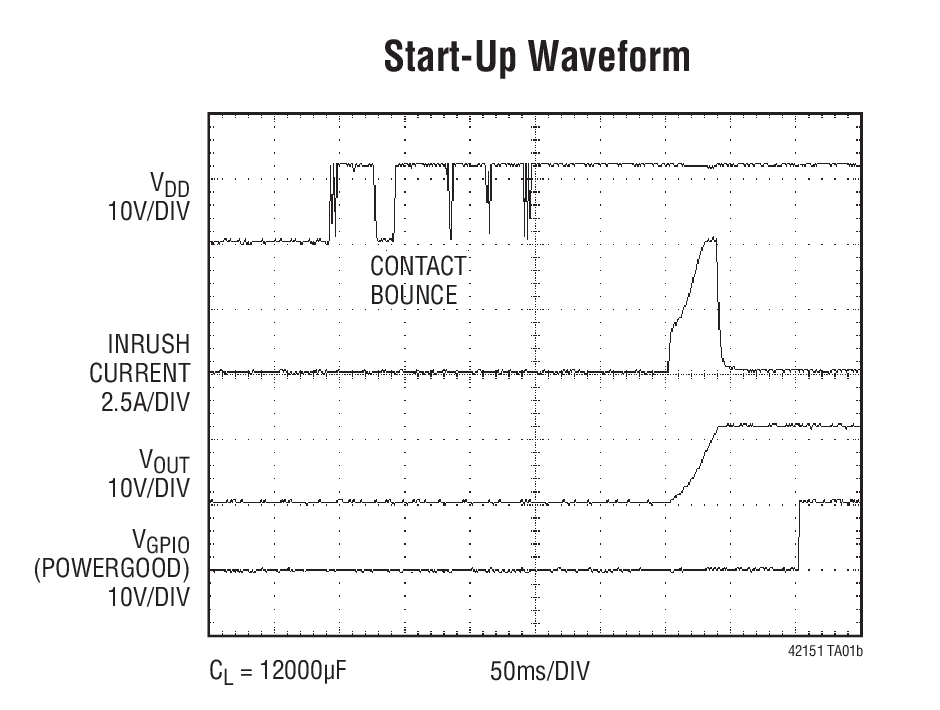

LTC4215-2 - 典型应用图例：

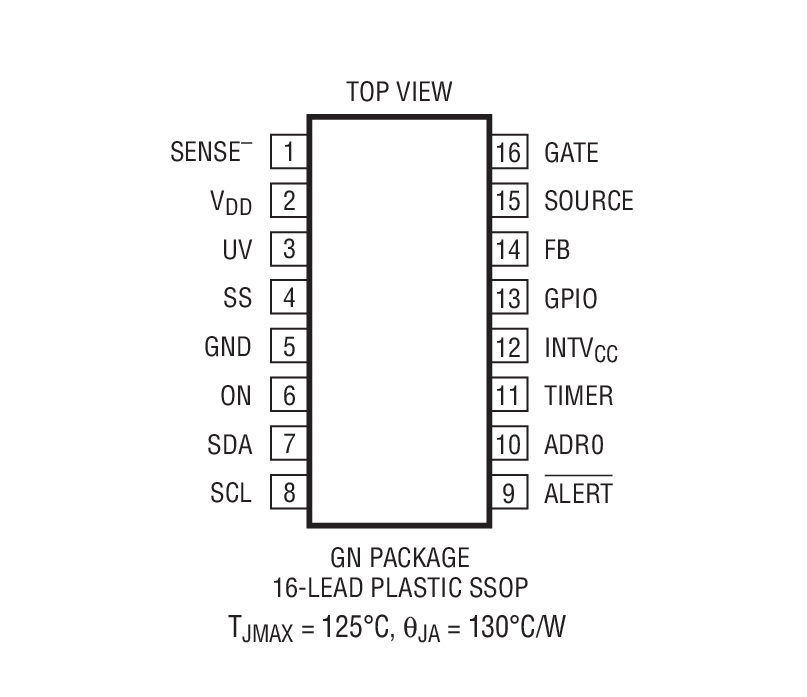

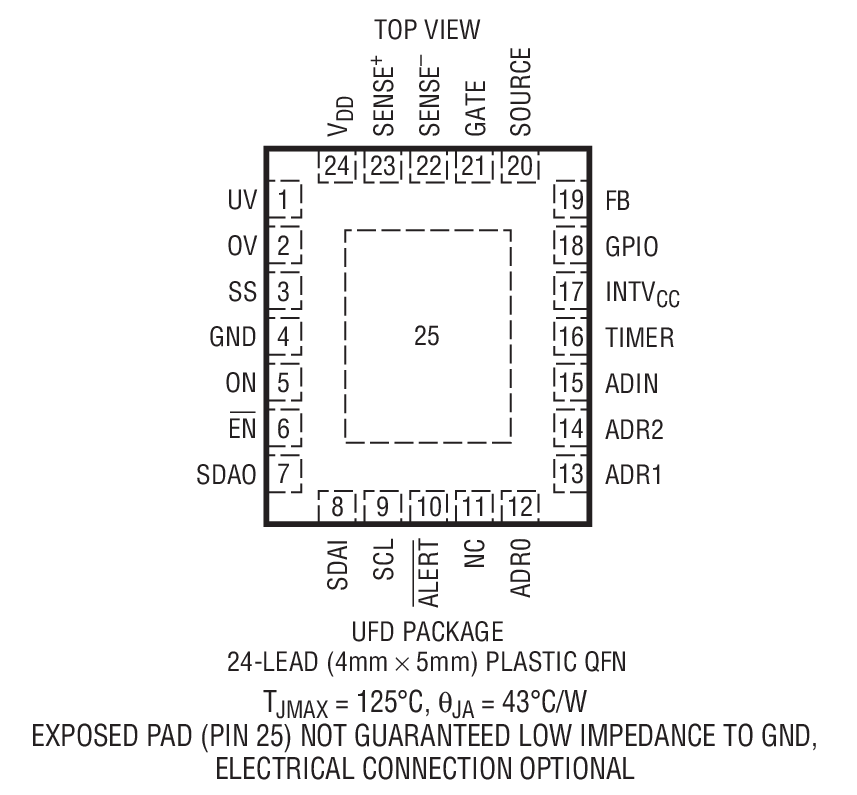

LTC4215-2 - 封装图解：

LTC4215-2 - LTC4215-2是具有 I2C 兼容型监视功能的热插拨控制器

LTC4215-2是Linear公司的一款低电压热插拔控制器产品，LTC4215-2是具有 I2C 兼容型监视功能的热插拨控制器，本站介绍了LTC4215-2的封装应用图解、特点和优点、功能等，并给出了与LTC4215-2相关的凌力尔特元器件型号供参考。

LTC4215-2 - 具有 I2C 兼容型监视功能的热插拨控制器

LTC4215 / LTC4215-2 - 具有 I2C 兼容型监视功能的热插拨控制器 - Linear Technology（凌力尔特）

功能描述

LTC4215 / LTC4215-2 热插拨 (Hot SwapTM) 控制器允许电路板在带电背板上安全地插入和拨出。利用一个外部 N 沟道通路晶体管，可使电路板电源电压和浪涌电流以一个可调斜率的斜坡上升。一个 I2C 接口和板载 ADC 实现监控负载电流、电压和故障状态。

该器件具有可调折返电流限制功能和一个用于设定浪涌电流的 dI/dt 的软起动引脚。一个 I2C 接口可以把器件配置成在 LTC4215 检测到一个电流限制故障之后锁断或自动再起动。

该控制器还具有一些附加功能，包括：在发生故障时中断主机、在输出电源良好时进行通报、检测负载板卡的插拨、以及在板卡插入时自动上电或等待一个 I2C 指令来接通器件。

LTC4215 具有一个 20μs 电路断路器滤波器，适用于那些要求快速故障响应时间的应用，而且其在过流故障之后的默认操作为锁断。LTC4215-2 的电路断路器滤波器响应时间延长为 420μs，适用于那些电源瞬变有可能超过 20μs 的应用，其在过流故障之后默认操作则为自动重启。

特点

允许电路板在带电的背板上安全地插入

8 位 ADC 负责监视电流和电压

I2C/SMBus 接口

宽工作电压范围：2.9V 至 15V

20µs (LTC4215) 或 420µs (LTC4215-2) 电路断路器超时

dI/dt 的控制软起动

用于外部 N 沟道 MOSFET 的高压侧驱动

无需外部栅极电容器

输入过压 / 欠压保护

在故障之后可任选锁断或自动重试

在故障之后向主机发出报警信号

具有折返功能的浪涌电流限制

采用 24 引脚 (4mm x 5mm) QFN封装

LTC4215 还提供 16 引脚窄式 SSOP 封装

应用

带电电路板插拨

电子电路断路器

计算器、服务器

平台管理

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC4215CGN	SSOP-16	C	$5.49	$3.75
LTC4215CGN#PBF	SSOP-16	C	$5.49	$3.75
LTC4215CGN#TR	SSOP-16	C		$3.81
LTC4215CGN#TRPBF	SSOP-16	C		$3.81
LTC4215CUFD	4x5 QFN-24	C	$5.78	$3.95
LTC4215CUFD-2#PBF	4x5 QFN-24	C	$5.78	$3.95
LTC4215CUFD-2#TRPBF	4x5 QFN-24	C		$4.01
LTC4215CUFD#PBF	4x5 QFN-24	C	$5.78	$3.95
LTC4215CUFD#TR	4x5 QFN-24	C		$4.01
LTC4215CUFD#TRPBF	4x5 QFN-24	C		$4.01
LTC4215IGN	SSOP-16	I	$6.59	$4.50
LTC4215IGN#PBF	SSOP-16	I	$6.59	$4.50
LTC4215IGN#TR	SSOP-16	I		$4.56
LTC4215IGN#TRPBF	SSOP-16	I		$4.56
LTC4215IUFD	4x5 QFN-24	I	$6.94	$4.74
LTC4215IUFD-2#PBF	4x5 QFN-24	I	$6.94	$4.74
LTC4215IUFD-2#TRPBF	4x5 QFN-24	I		$4.80
LTC4215IUFD#PBF	4x5 QFN-24	I	$6.94	$4.74
LTC4215IUFD#TR	4x5 QFN-24	I		$4.80
LTC4215IUFD#TRPBF	4x5 QFN-24	I		$4.80
