功能描述

LTC3875 是一款双通道输出、电流模式、同步降压型 DC/DC 控制器，用于驱动全 N 沟道同步功率 MOSFET 级。该器件运用了一种独特的架构，此架构可改善电流检测信号的信噪比，因而允许使用非常低 DC 电阻功率电感器以最大限度地提升高电流应用中的效率。另外，该特性还可抑制低 DCR 应用中常见的开关抖动。

LTC3875 具有两个高速远端采样差分放大器、10mV 至 30mV 的可编程电流检测限值以及用于在整个温度范围内精确限制最大输出电流的 DCR 温度补偿功能。

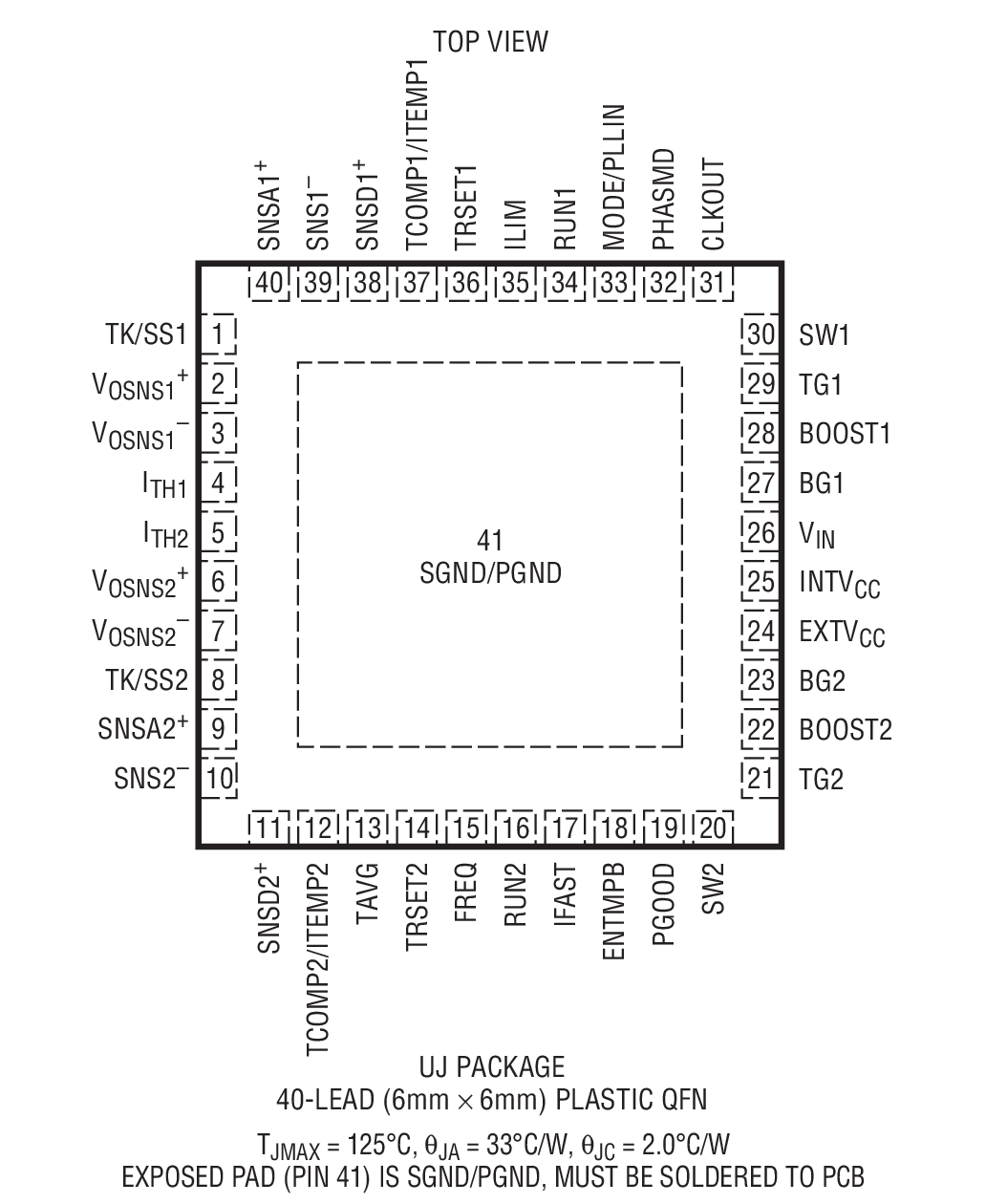

一种独特的热平衡功能可调节每相电流，旨在尽量减小多芯片单输出应用的热应力。此外，LTC3875 还具有一个保证准确度达 ±0.5% 的高精度 0.6V 基准，其可提供一个 0.6V 至 3.5V 的准确输出电压。一个 4.5V 至 38V 的输入电压范围使得该器件能够支持多种总线电压。LTC3875 采用扁平的 40 引脚 6mm x 6mm QFN 封装。

特点

低值 DCR 电流检测

可编程 DCR 温度补偿

±0.5% 0.6V 输出电压准确度

双通道、真正的远端采样差分放大器

任选的快速瞬态操作

可锁相固定频率：250kHz 至 720kHz

双通道、180° 定相控制器降低了所需的输入电容和电源感应噪声

双路 N 沟道 MOSFET 同步驱动

宽 VIN 范围：工作时为 4.5V 至 38V

输出电压范围：0.6V 至 3.5V (采用低 DCR)，0.6V 至 5V (未采用低 DCR)

可调的软起动电流斜坡上升或跟踪
