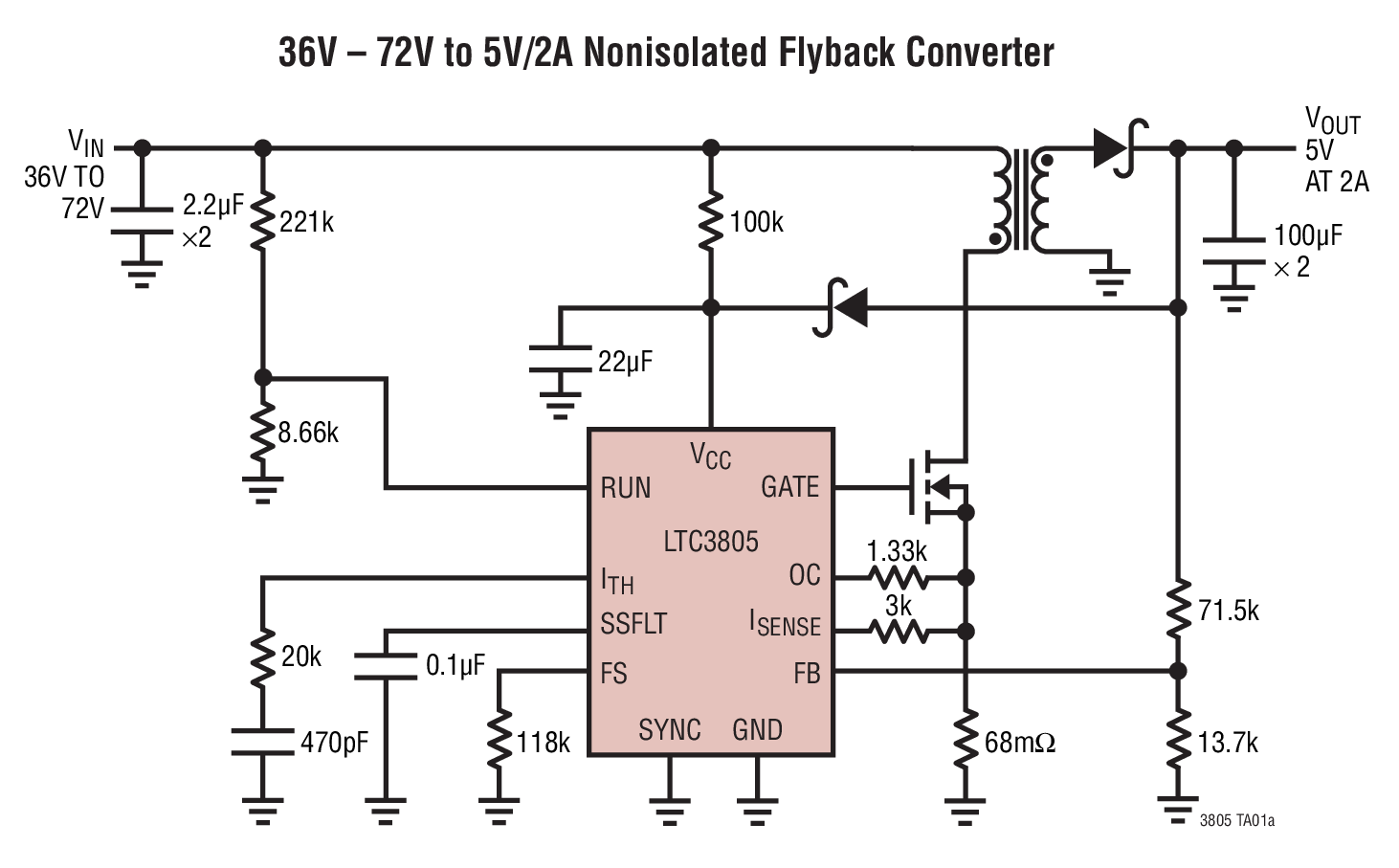

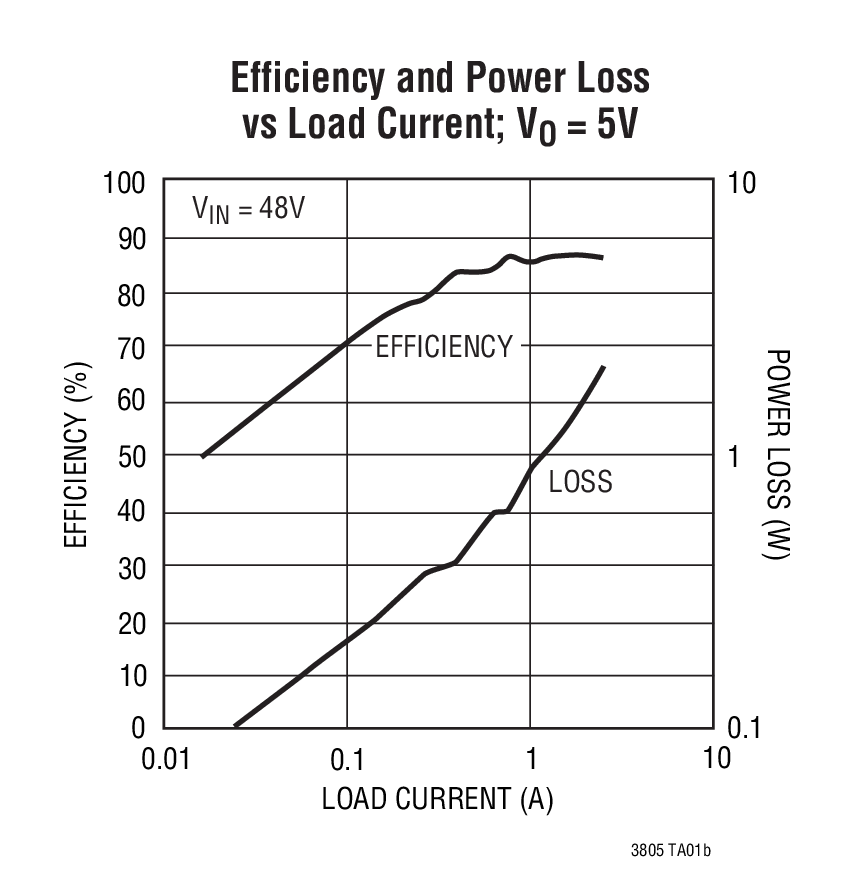

LTC3805 - 典型应用图例：

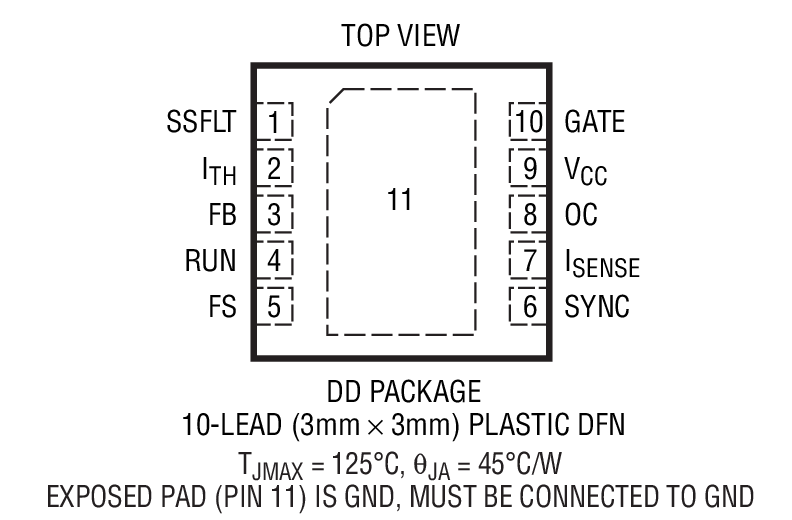

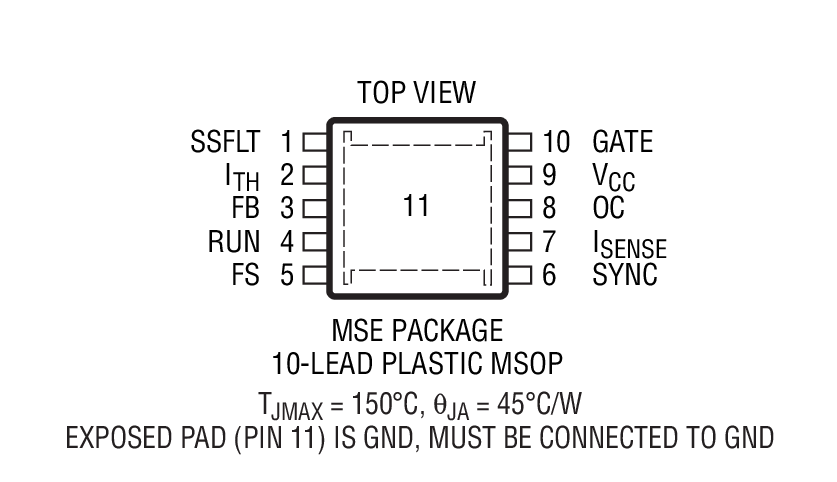

LTC3805 - 封装图解：

LTC3805 - LTC3805是可调频率、电流模式、反激式 DC/DC 控制器

LTC3805是Linear公司的一款SEPIC 稳压器产品，LTC3805是可调频率、电流模式、反激式 DC/DC 控制器，本站介绍了LTC3805的封装应用图解、特点和优点、功能等，并给出了与LTC3805相关的凌力尔特元器件型号供参考。

LTC3805 - 可调频率、电流模式、反激式 DC/DC 控制器

LTC3805 - 可调频率、电流模式、反激式 DC/DC 控制器 - Linear Technology（凌力尔特）

功能描述

LTC3805 是一款用于反激式 DC/DC 转换器的电流模式控制器，专为在高输入和输出电压转换器应用中驱动一个 N 沟道 MOSFET 而设计。工作频率和斜率补偿可利用外部电阻器来设置。可编程过流检测电路负责保护转换器免遭短路的损坏。软起动功能可采用一个外部电容器来设置，而且，软起动电容器还用于设置一种自动再起动功能。

LTC3805 提供了 ±1.5% 输出电压准确度，且静态电流消耗在正常操作期间仅为 360μA，而在微功率启动期间则仅为 40μA。利用一个 9.5V 内部并联稳压器，LTC3805 可通过一个电阻器从高 VIN 来供电，也可以直接从一个 9V 或更低的低阻抗 DC 电压来供电。

LTC3805 采用 10 引脚 MSOP 封装和 3mm x 3mm DFN 封装。

特点

VIN 和 VOUT 仅受限于外部元件

可调斜率补偿

具自动再起动功能的可调过流保护

工作频率可利用一个外部电阻器来调节 (70kHz 至 700kHz)

可同步至一个外部时钟

±1.5% 基准准确度

旨在实现卓越的电压和负载瞬态响应的电流模式操作

具精准门限和可调迟滞的 RUN 引脚

可利用一个外部电容器来设置软起动

低静态电流：360μA

小型 10 引脚 MSOP 和 3mm x 3mm DFN 封装

应用

电信电源

42V 和 12V 汽车电源

隔离型电子设备

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC3805EDD#PBF	3x3 DFN-10	E	$2.01	$1.39
LTC3805EDD#TRPBF	3x3 DFN-10	E		$1.45
LTC3805EMSE#PBF	MS-10E	E	$2.01	$1.39
LTC3805EMSE#TRPBF	MS-10E	E		$1.45
LTC3805HMSE#PBF	MS-10E	H	$2.51	$1.76
LTC3805HMSE#TR	MS-10E	H		$1.82
LTC3805HMSE#TRPBF	MS-10E	H		$1.82
LTC3805IDD#PBF	3x3 DFN-10	I	$2.10	$1.47
LTC3805IDD#TRPBF	3x3 DFN-10	I		$1.53
LTC3805IMSE#PBF	MS-10E	I	$2.10	$1.47
LTC3805IMSE#TRPBF	MS-10E	I		$1.53
LTC3805MPMSE#PBF	MS-10E	MP	$6.80	$4.76
LTC3805MPMSE#TRPBF	MS-10E	MP		$4.82
