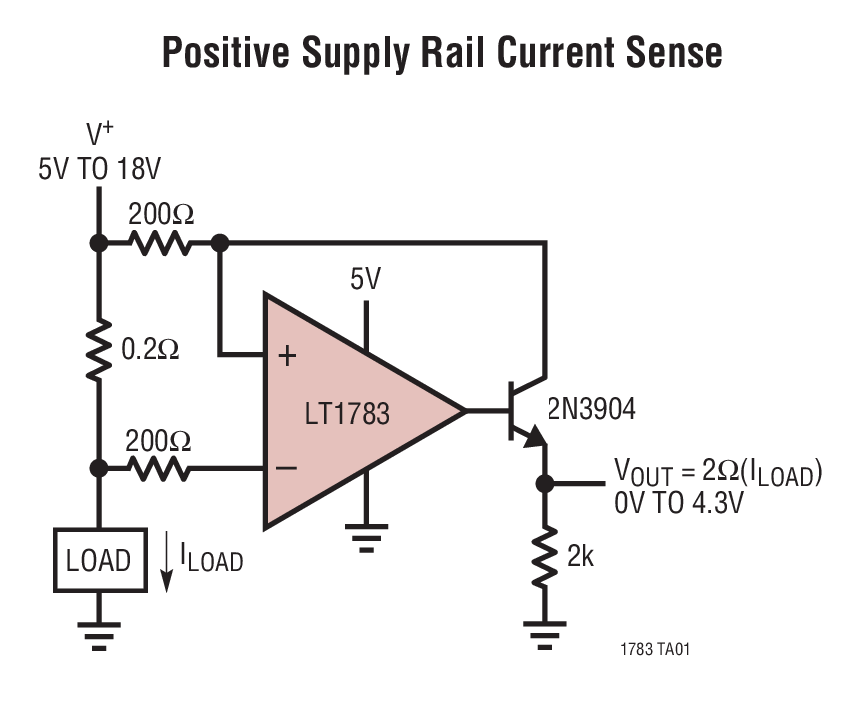

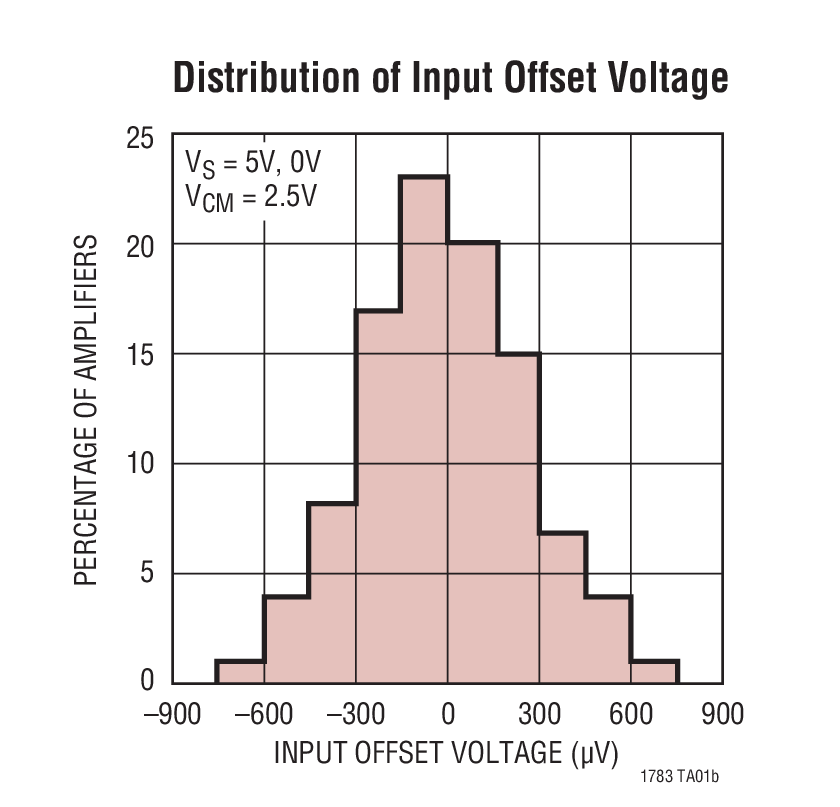

LT1783 - 典型应用图例：

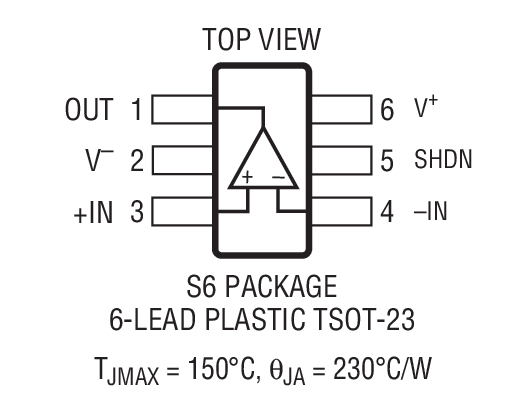

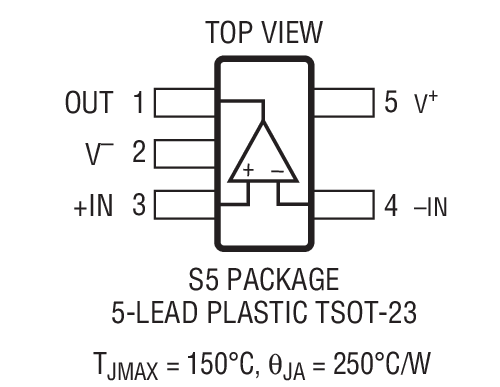

LT1783 - 封装图解：

LT1783 - LT1783是采用 SOT-23 封装的 1.25MHz、Over-The-Top 微功率、轨至轨输入和输出运算放大器

LT1783是Linear公司的一款低功率放大器产品，LT1783是采用 SOT-23 封装的 1.25MHz、Over-The-Top 微功率、轨至轨输入和输出运算放大器，本站介绍了LT1783的封装应用图解、特点和优点、功能等，并给出了与LT1783相关的凌力尔特元器件型号供参考。

LT1783 - 采用 SOT-23 封装的 1.25MHz、Over-The-Top 微功率、轨至轨输入和输出运算放大器

LT1783 - 采用 SOT-23 封装的 1.25MHz、Over-The-Top 微功率、轨至轨输入和输出运算放大器 - Linear Technology（凌力尔特）

功能描述

LT1783 是一款采用小外形 SOT-23 封装的 1.25MHz 运算放大器，可采用全单电源和分离电源工作 (总电压为 2.5V 至 18V)。该放大器吸收的静态电流少于 300μA，并具有反向电池保护功能，在高达 18V 的反向电源电压条件下，其吸收电流可以忽略不计。

LT1783 的输入范围包括地电位，而且，该器件的一项独特功能是其 Over-The-Top 操作能力 (在其任一输入或两个输入均高于正电源轨的情况下)。输入能够处理 18V 的差分和共模电压，这与电源电压无关。输入级具有反相保护电路，用于防止产生误输出 (即使当输入比负电源低 9V 的时候也不例外)。

LT1783 能够驱动高达 18mA 的负载，而且仍然保持了轨至轨输入和输出能力。6 引脚版本所提供的一种停机功能可停用器件，从而使得输出呈高阻抗，并把静态电流减小至 5μA。LT1783 运算放大器采用 5 引脚和 6 引脚 SOT-23 封装。对于那些需要较低功率的应用，请查阅 LT1782 的相关信息。

特点

可在输入高于 V+ 的条件下运作

轨至轨输入和输出

微功率：300μA 电源电流 (最大值)

工作温度范围：-40ºC 至 125ºC

增益带宽乘积：1.25MHz

转换速率：0.42V/μs

低输入失调电压：800μV (最大值)

单电源输入范围：0V 至 18V

高输出电流：18mA (最小值)

规格针对 3V、5V 和 ±5V 电源来拟订

6 引脚版本提供了输出停机功能

反向电池保护至 18V

高电压增益：1500V/mV

扁平 (高度仅 1mm) ThinSOTTM 封装

应用

便携式仪表

电池或太阳能供电型系统

传感器调理

电源电流检测

电池监视

MUX 放大器

4mA 至 20mA 发送器

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT1783CS5	SOT-23	C	$1.37
LT1783CS5#PBF	SOT-23	C	$1.37
LT1783CS5#TR	SOT-23	C	$1.37	$1.10
LT1783CS5#TRM	SOT-23	C	$1.37	$1.12
LT1783CS5#TRMPBF	SOT-23	C	$1.37	$1.12
LT1783CS5#TRPBF	SOT-23	C	$1.37	$1.10
LT1783CS6	SOT-23	C	$1.57
LT1783CS6#PBF	SOT-23	C	$1.57
LT1783CS6#TR	SOT-23	C	$1.57	$1.30
LT1783CS6#TRM	SOT-23	C	$1.57	$1.32
LT1783CS6#TRMPBF	SOT-23	C	$1.57	$1.32
LT1783CS6#TRPBF	SOT-23	C	$1.57	$1.30
LT1783HS5	SOT-23	H	$1.87
LT1783HS5#PBF	SOT-23	H	$1.87
LT1783HS5#TR	SOT-23	H	$1.87	$1.56
LT1783HS5#TRM	SOT-23	H	$1.87	$1.58
LT1783HS5#TRMPBF	SOT-23	H	$1.87	$1.58
LT1783HS5#TRPBF	SOT-23	H	$1.87	$1.56
LT1783HS6	SOT-23	H	$2.02
LT1783HS6#PBF	SOT-23	H	$2.02
LT1783HS6#TR	SOT-23	H	$2.02	$1.71
LT1783HS6#TRM	SOT-23	H	$2.02	$1.73
LT1783HS6#TRMPBF	SOT-23	H	$2.02	$1.73
LT1783HS6#TRPBF	SOT-23	H	$2.02	$1.71
LT1783IS5	SOT-23	I	$1.67
LT1783IS5#PBF	SOT-23	I	$1.67
LT1783IS5#TR	SOT-23	I	$1.67	$1.41
LT1783IS5#TRM	SOT-23	I	$1.67	$1.43
LT1783IS5#TRMPBF	SOT-23	I	$1.67	$1.43
LT1783IS5#TRPBF	SOT-23	I	$1.67	$1.41
LT1783IS6	SOT-23	I	$1.87
LT1783IS6#PBF	SOT-23	I	$1.87
LT1783IS6#TR	SOT-23	I	$1.87	$1.61
LT1783IS6#TRM	SOT-23	I	$1.97	$1.63
LT1783IS6#TRMPBF	SOT-23	I	$1.97	$1.63
LT1783IS6#TRPBF	SOT-23	I	$1.87	$1.61
