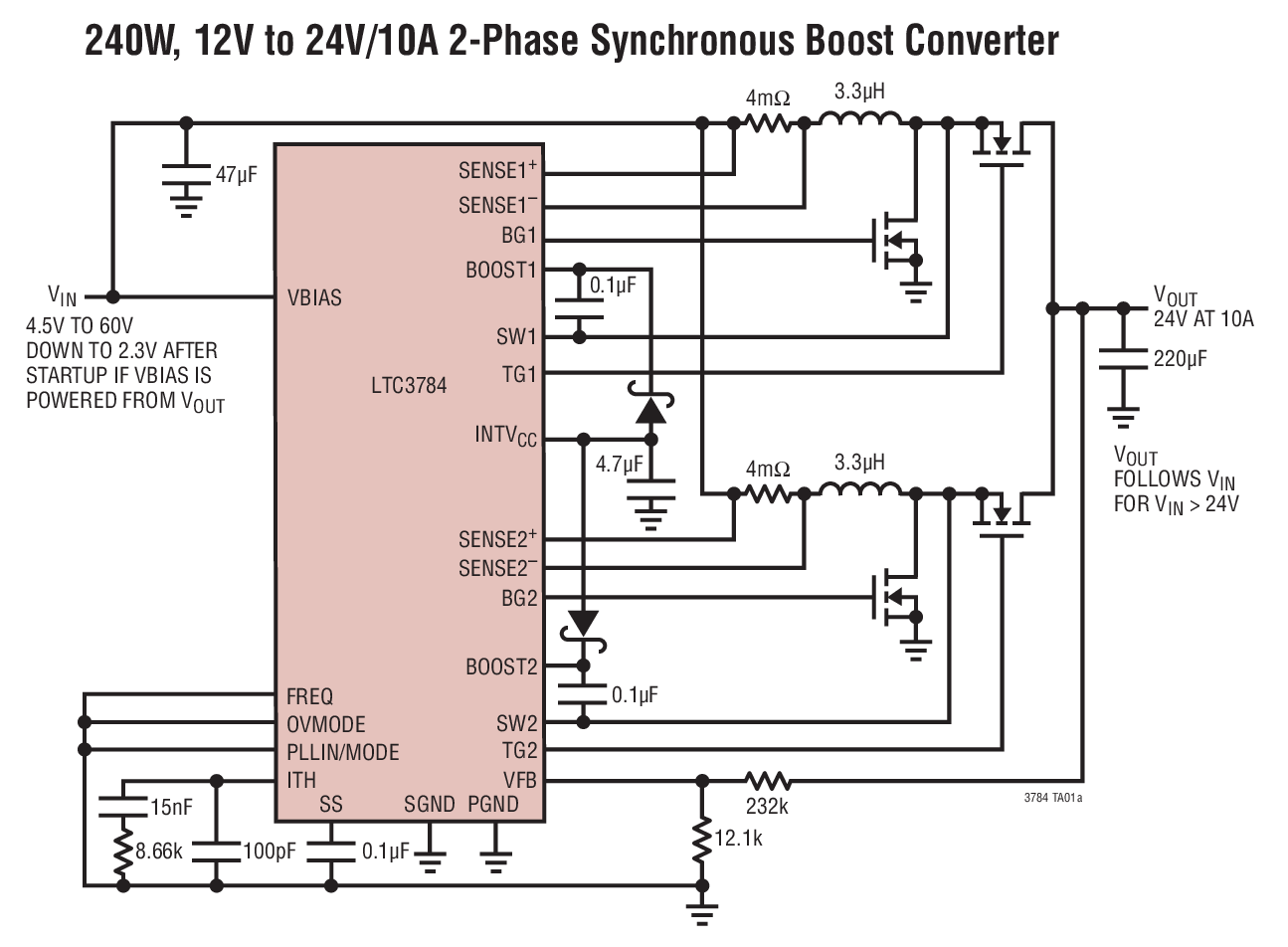

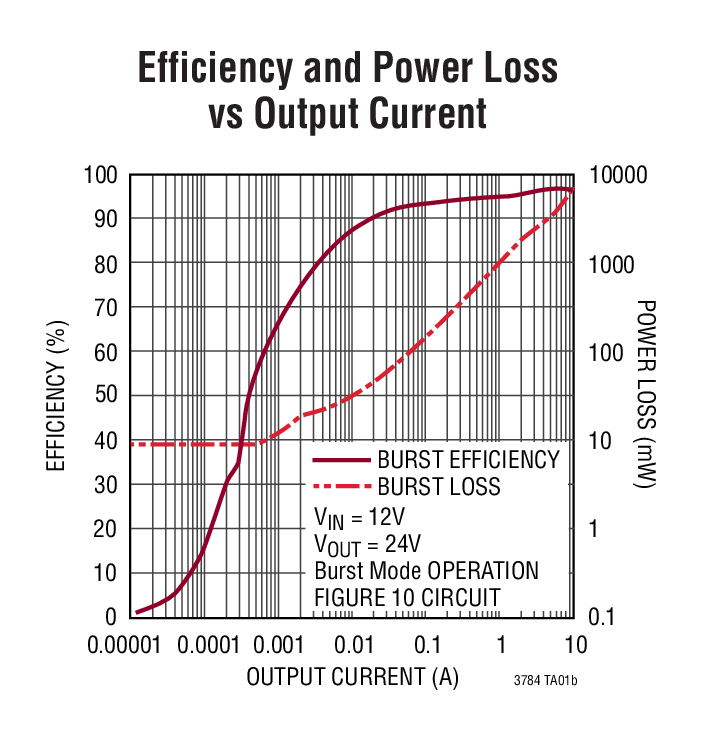

LTC3784 - 典型应用图例：

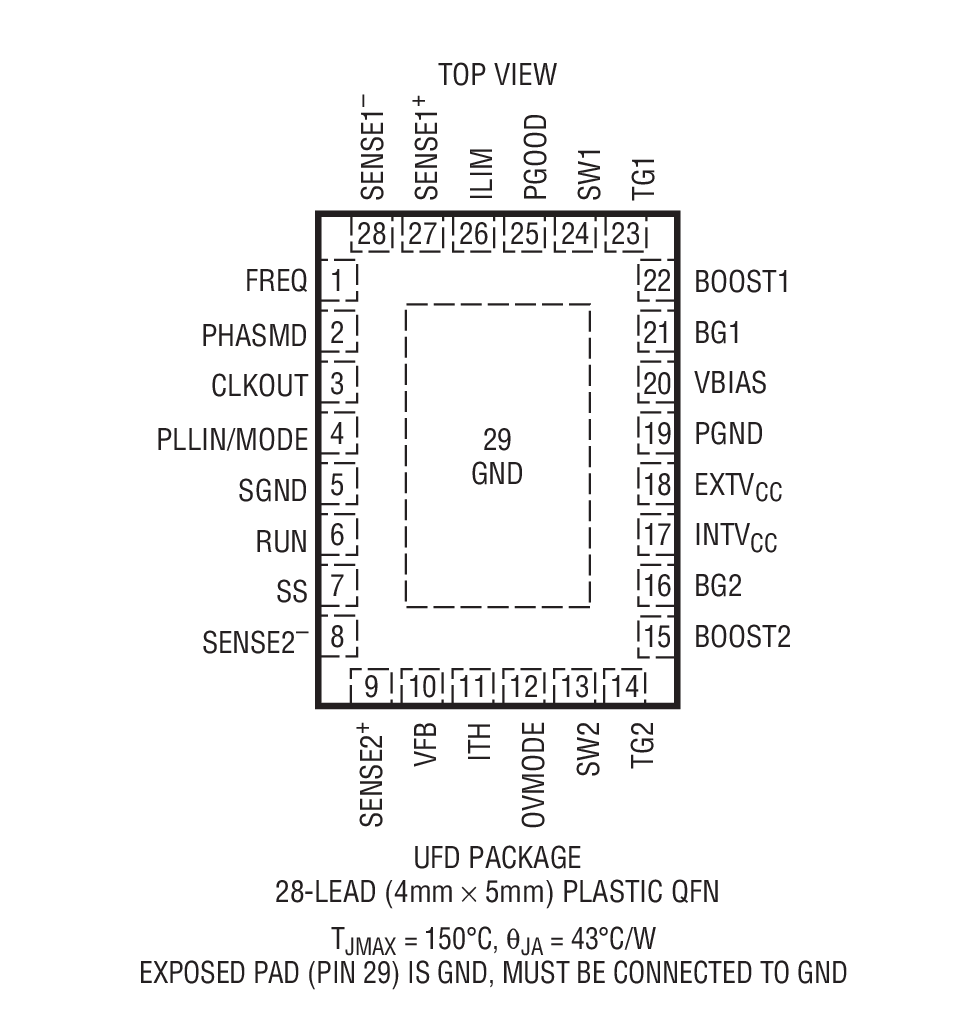

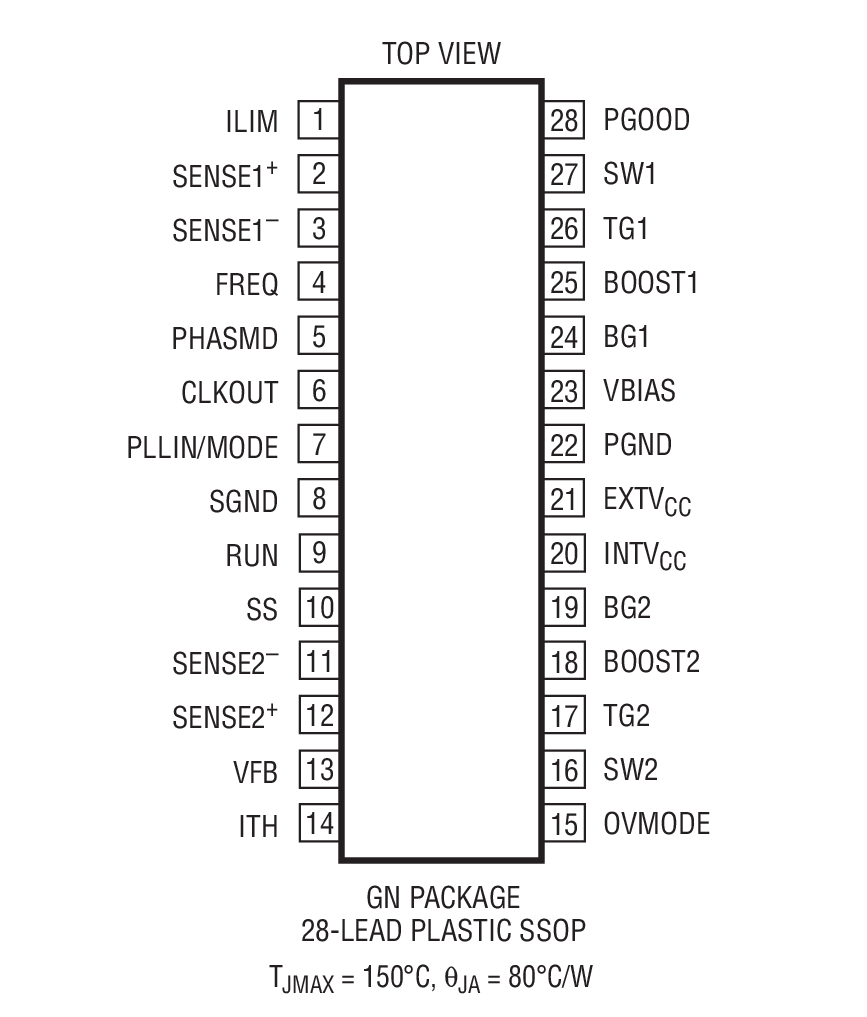

LTC3784 - 封装图解：
LINEAR凌力尔特芯片：
- LT4254CGN#PBF - 集成电路（IC） > 电源管理（PMIC） > 热插拔控制器
- DC502A - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- LT3080IMS8E#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LT3380EUJM#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性 + 开关
- LT1302CS8#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC6363IRD#PBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LT1579CS8-3.3#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电池管理
- LTC6992CS6-4#TRPBF - 集成电路（IC） > 时钟/定时 > 可编程定时器和振荡器
- LT1374IR#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT3071IUFD#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC4231HMS-2#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 热插拔控制器
- LTC2656BIFE-L16#TRPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LTC7000MPMSE-1#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 栅极驱动器
- LTC2640CTS8-HZ10#TRMPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LTC3411AEMS#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC6702CTS8#TRPBF - 集成电路（IC） > 线性 > 比较器
- LTC1546CG#TRPBF - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- LT6110HTS8#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电源管理 - 专用
- LTC3459EDCB#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT6375IDF#TRPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
LTC3784 - LTC3784是60V 多相同步升压型控制器
LTC3784是LINEAR凌力尔特公司的一款外部开关电源升压产品，LTC3784是LTC3784是60V 多相同步升压型控制器，本站介绍了LTC3784的封装应用图解、特点和优点、功能等，并给出了与LTC3784相关的LINEAR元器件型号供参考。
LTC3784 - LTC3784是60V 多相同步升压型控制器 - 外部开关电源升压 - 航天和严酷环境 - 凌力尔特
LTC3784 - 60V 多相同步升压型控制器
LTC3784 - 60V 多相同步升压型控制器 - Linear Technology（凌力尔特）
功能描述
LTC3784 是一款高性能、多相 (PolyPhase)、单输出、同步升压型转换器控制器，用于异相驱动两个 N 沟道功率 MOSFET 级。多相运作降低了输入和输出电容器要求，并允许使用比同类单相方案小的电感器。它所采用的同步整流提升了效率、减少了功率损耗并降低了散热要求，从而简化了高功率升压应用。
一个 4.5V 至 60V 的输入电源范围囊括了众多的系统架构和电池化学组成。当从升压型转换器的输出或另一个辅助电源来施加偏置时，LTC3784 在启动之后能够依靠一个低至 2.3V 的输入电源来运作。该器件的工作频率可设定在 50kHz 至 900kHz 的范围内，或采用内部 PLL 同步至一个外部时钟。PolyPhase 操作使得能够针对 2、3、4、6 和 12 相操作来配置 LTC3784。
SS 引脚负责在启动期间使输出电压斜坡上升。PLLIN/MODE 引脚用于在轻负载条件下选择突发模式 (Burst Mode) 操作、脉冲跳跃模式或强制连续模式。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC3784EGN#PBF | SSOP-28 | E | $5.37 | $3.76 |
| LTC3784EGN#TRPBF | SSOP-28 | E | $3.82 | |
| LTC3784EUFD#PBF | 4x5 QFN-28 | E | $5.37 | $3.76 |
| LTC3784EUFD#TRPBF | 4x5 QFN-28 | E | $3.82 | |
| LTC3784HGN#PBF | SSOP-28 | H | $6.47 | $4.53 |
| LTC3784HGN#TRPBF | SSOP-28 | H | $4.59 | |
| LTC3784HUFD#PBF | 4x5 QFN-28 | H | $6.47 | $4.53 |
| LTC3784HUFD#TRPBF | 4x5 QFN-28 | H | $4.59 | |
| LTC3784IGN#PBF | SSOP-28 | I | $6.06 | $4.24 |
| LTC3784IGN#TRPBF | SSOP-28 | I | $4.30 | |
| LTC3784IUFD#PBF | 4x5 QFN-28 | I | $6.06 | $4.24 |
| LTC3784IUFD#TRPBF | 4x5 QFN-28 | I | $4.30 | |
| LTC3784MPGN#PBF | SSOP-28 | MP | $17.14 | $12.00 |
| LTC3784MPGN#TRPBF | SSOP-28 | MP | $12.06 | |
| LTC3784MPUFD#PBF | 4x5 QFN-28 | MP | $17.14 | $12.00 |
| LTC3784MPUFD#TRPBF | 4x5 QFN-28 | MP | $12.06 |
