当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT1121
LT1121技术文档下载：
LT1121技术文档产品手册下载
LT1121 - 典型应用图例：

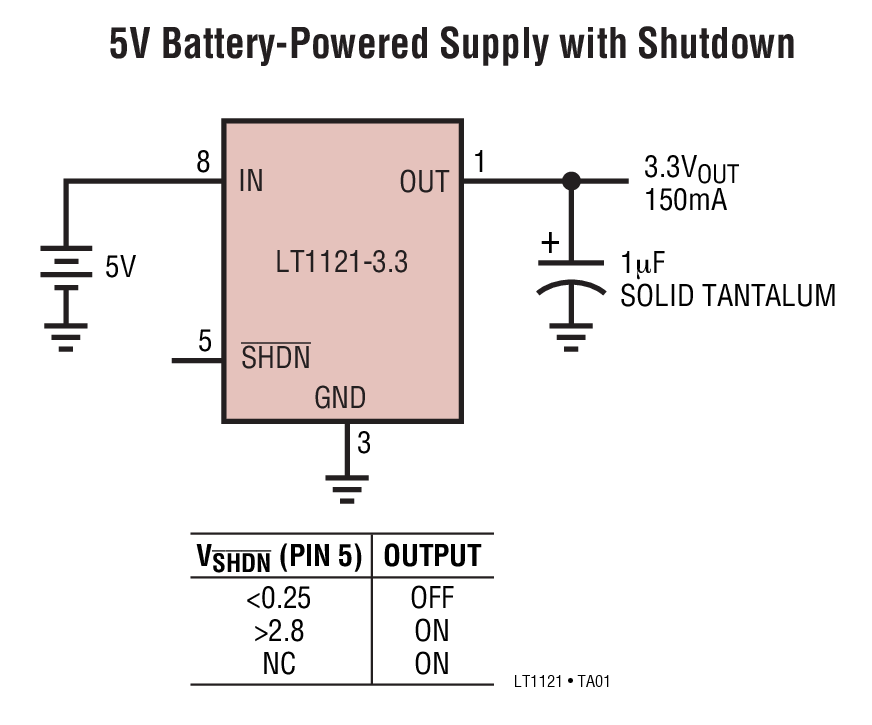

LT1121典型应用图例一
LT1121典型应用图例二
LT1121 - 封装图解：

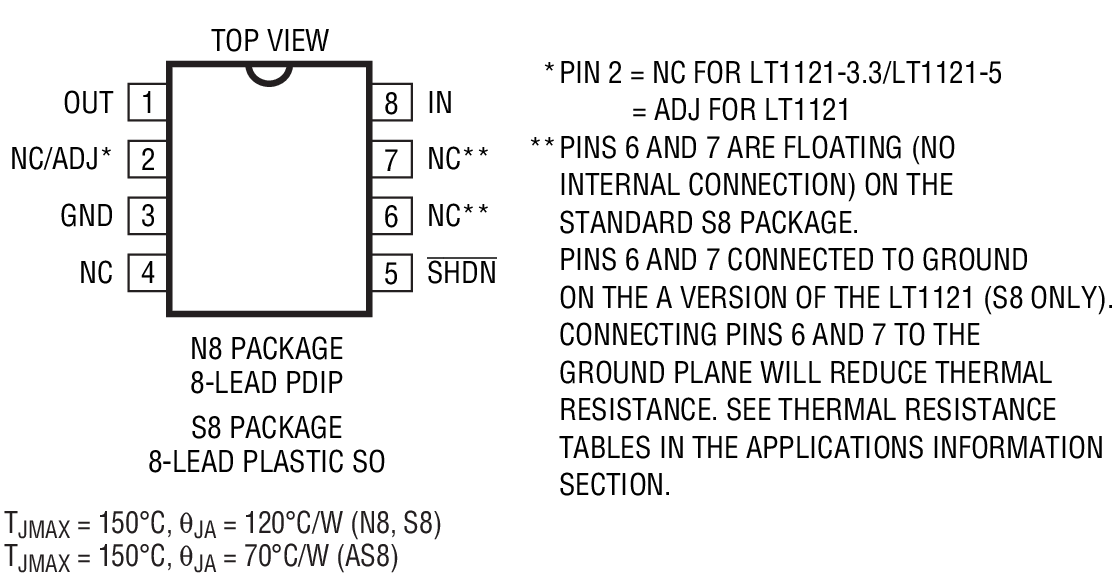

LT1121封装图解一

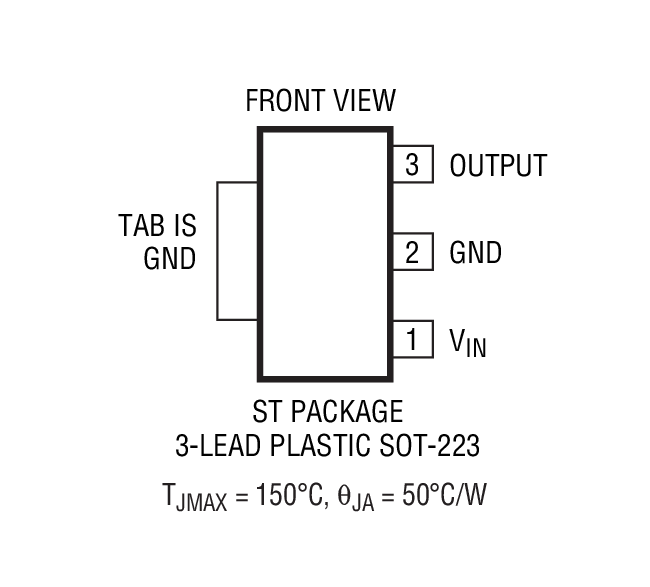

LT1121封装图解二
LT1121LT1121
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT1121介绍

LT1121 - LT1121是具停机功能的微功率低压差稳压器

LT1121是LINEAR凌力尔特公司的一款正稳压器产品，LT1121是LT1121是具停机功能的微功率低压差稳压器，本站介绍了LT1121的封装应用图解、特点和优点、功能等，并给出了与LT1121相关的LINEAR元器件型号供参考。

LT1121 - LT1121是具停机功能的微功率低压差稳压器 - 正稳压器 - 电源管理 - 凌力尔特

LT1121 - 具停机功能的微功率低压差稳压器

LT1121 - 具停机功能的微功率低压差稳压器 - Linear Technology（凌力尔特）

功能描述

LT1121 / LT1121-3.3 / LT1121-5 是具停机功能的微功率低压差稳压器。这些器件能够在压差电压为 0.4V 的条件下提供 150mA 的输出电流。它们专为在电池供电型系统中使用而设计，低静态电流 (在工作期间为 30μA，而在停机模式中则为 16μA) 使其成为一种理想的选择。静态电流处于良好受控状态；在压差条件下，静态电流不会上升，这与许多其他的低压差 PNP 稳压器是不同的。

LT1121 / LT1121-3.3 / LT1121-5 的其他特点包括：在采用非常小输出电容器的情况下正常运作的能力。它们可在输出端上布设了仅 0.33μF 电容器的情况下实现稳定，而大多数老式器件则需要采用 1μF 至 100μF 的输出电容器来实现稳定。由于能够使用小的陶瓷电容器，因而增强了可制造性。另外，输入可以连接至地或一个反向电压，而不会产生从输出端流至输入端的反向电流。这使得 LT1121 系列非常适合于那些输出被保持于高电平和输入处于地电位或被反转的备用电源场合。在这些条件下，从输出引脚流至地的电流将仅为 16μA。

特点
  • 0.4V 压差电压
  • 150mA 输出电流
  • 30μA 静态电流
  • 无需保护二极管
  • 3.75V 至 30V 可调输出范围
  • 3.3V 和 5V 固定输出电压
  • 压差条件下的受控静态电流
  • 停机功能
  • 停机模式中的静态电流：16μA
  • 可在采用 0.33μF 输出电容器的情况下实现稳定
  • 反向电池保护
  • 在低输入条件下无反向电流
  • 热限制
  • 采用 8 引线 SO、8 引线 PDIP、3 引线 SOT-23 和 3 引线 TO-92 封装
    • 应用
  • 低电流稳压器
  • 用于电池供电型系统的稳压器
  • 用于开关电源的后置稳压器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1121ACS8 SO-8 C $2.50 $1.95
    LT1121ACS8-3.3 SO-8 C $2.50 $1.95
    LT1121ACS8-3.3#PBF SO-8 C $2.50 $1.95
    LT1121ACS8-3.3#TR SO-8 C $2.01
    LT1121ACS8-3.3#TRPBF SO-8 C $2.01
    LT1121ACS8-5 SO-8 C $2.50 $1.95
    LT1121ACS8-5#PBF SO-8 C $2.50 $1.95
    LT1121ACS8-5#TR SO-8 C $2.01
    LT1121ACS8-5#TRPBF SO-8 C $2.01
    LT1121ACS8#PBF SO-8 C $2.50 $1.95
    LT1121ACS8#TR SO-8 C $2.01
    LT1121ACS8#TRPBF SO-8 C $2.01
    LT1121AHVCS8 SO-8 C $2.78 $2.35
    LT1121AHVCS8#PBF SO-8 C $2.78 $2.35
    LT1121AHVCS8#TR SO-8 C $2.42
    LT1121AHVCS8#TRPBF SO-8 C $2.42
    LT1121AHVIS8 SO-8 I $3.26 $2.75
    LT1121AHVIS8#PBF SO-8 I $3.26 $2.75
    LT1121AHVIS8#TR SO-8 I $2.81
    LT1121AHVIS8#TRPBF SO-8 I $2.81
    LT1121AIS8 SO-8 I $2.92 $2.30
    LT1121AIS8-3.3 SO-8 I $2.92 $2.30
    LT1121AIS8-3.3#PBF SO-8 I $2.92 $2.30
    LT1121AIS8-3.3#TR SO-8 I $2.36
    LT1121AIS8-3.3#TRPBF SO-8 I $2.36
    LT1121AIS8-5 SO-8 I $2.92 $2.30
    LT1121AIS8-5#PBF SO-8 I $2.92 $2.30
    LT1121AIS8-5#TR SO-8 I $2.36
    LT1121AIS8-5#TRPBF SO-8 I $2.36
    LT1121AIS8#PBF SO-8 I $2.92 $2.30
    LT1121AIS8#TR SO-8 I $2.36
    LT1121AIS8#TRPBF SO-8 I $2.36
    LT1121CN8 N-8 C $1.83 $1.50
    LT1121CN8-3.3 N-8 C $1.83 $1.50
    LT1121CN8-3.3#PBF N-8 C $1.83 $1.50
    LT1121CN8-5 N-8 C $1.83 $1.50
    LT1121CN8-5#PBF N-8 C $1.83 $1.50
    LT1121CN8#PBF N-8 C $1.83 $1.50
    LT1121CS8 SO-8 C $2.00 $1.60
    LT1121CS8-3.3 SO-8 C $2.00 $1.60
    LT1121CS8-3.3#PBF SO-8 C $2.00 $1.60
    LT1121CS8-3.3#TR SO-8 C $1.66
    LT1121CS8-3.3#TRPBF SO-8 C $1.66
    LT1121CS8-5 SO-8 C $2.00 $1.60
    LT1121CS8-5#PBF SO-8 C $2.00 $1.60
    LT1121CS8-5#TR SO-8 C $1.66
    LT1121CS8-5#TRPBF SO-8 C $1.66
    LT1121CS8#PBF SO-8 C $2.00 $1.60
    LT1121CS8#TR SO-8 C $1.66
    LT1121CS8#TRPBF SO-8 C $1.66
    LT1121CST-3.3 SOT-223 C $2.17 $1.70
    LT1121CST-3.3#PBF SOT-223 C $2.17 $1.70
    LT1121CST-3.3#TR SOT-223 C $1.76
    LT1121CST-3.3#TRPBF SOT-223 C $1.76
    LT1121CST-5 SOT-223 C $2.17 $1.70
    LT1121CST-5#PBF SOT-223 C $2.17 $1.70
    LT1121CST-5#TR SOT-223 C $1.76
    LT1121CST-5#TRPBF SOT-223 C $1.76
    LT1121CZ-3.3 TO-92 C $1.58 $1.30
    LT1121CZ-3.3#PBF TO-92 C $1.58 $1.30
    LT1121CZ-3.3#TR TO-92 C $1.36
    LT1121CZ-3.3#TRPBF TO-92 C $1.36
    LT1121CZ-5 TO-92 C $1.58 $1.30
    LT1121CZ-5#PBF TO-92 C $1.58 $1.30
    LT1121CZ-5#TR TO-92 C $1.36
    LT1121CZ-5#TRPBF TO-92 C $1.36
    LT1121HVCS8 SO-8 C $2.25 $1.90
    LT1121HVCS8#PBF SO-8 C $2.25 $1.90
    LT1121HVCS8#TR SO-8 C $1.96
    LT1121HVCS8#TRPBF SO-8 C $1.96
    LT1121HVIS8 SO-8 I $2.78 $2.35
    LT1121HVIS8#PBF SO-8 I $2.78 $2.35
    LT1121HVIS8#TR SO-8 I $2.41
    LT1121HVIS8#TRPBF SO-8 I $2.41
    LT1121IN8 N-8 I $2.17 $1.80
    LT1121IN8-3.3 N-8 I $2.17 $1.80
    LT1121IN8-3.3#PBF N-8 I $2.17 $1.80
    LT1121IN8-5 N-8 I $2.17 $1.80
    LT1121IN8-5#PBF N-8 I $2.17 $1.80
    LT1121IN8#PBF N-8 I $2.17 $1.80
    LT1121IS8 SO-8 I $2.42 $1.95
    LT1121IS8-3.3 SO-8 I $2.42 $1.95
    LT1121IS8-3.3#PBF SO-8 I $2.42 $1.95
    LT1121IS8-3.3#TR SO-8 I $2.01
    LT1121IS8-3.3#TRPBF SO-8 I $2.01
    LT1121IS8-5 SO-8 I $2.42 $1.95
    LT1121IS8-5#PBF SO-8 I $2.42 $1.95
    LT1121IS8-5#TR SO-8 I $2.01
    LT1121IS8-5#TRPBF SO-8 I $2.01
    LT1121IS8#PBF SO-8 I $2.42 $1.95
    LT1121IS8#TR SO-8 I $2.01
    LT1121IS8#TRPBF SO-8 I $2.01
    LT1121IST-3.3 SOT-223 I $2.58 $2.05
    LT1121IST-3.3#PBF SOT-223 I $2.58 $2.05
    LT1121IST-3.3#TR SOT-223 I $2.11
    LT1121IST-3.3#TRPBF SOT-223 I $2.11
    LT1121IST-5 SOT-223 I $2.58 $2.05
    LT1121IST-5#PBF SOT-223 I $2.58 $2.05
    LT1121IST-5#TR SOT-223 I $2.11
    LT1121IST-5#TRPBF SOT-223 I $2.11
    LT1121IZ-3.3 TO-92 I $1.92 $1.55
    LT1121IZ-3.3#PBF TO-92 I $1.92 $1.55
    LT1121IZ-3.3#TR TO-92 I $1.61
    LT1121IZ-3.3#TRPBF TO-92 I $1.61
    LT1121IZ-5 TO-92 I $1.92 $1.55
    LT1121IZ-5#PBF TO-92 I $1.92 $1.55
    LT1121IZ-5#TR TO-92 I $1.61
    LT1121IZ-5#TRPBF TO-92 I $1.61
