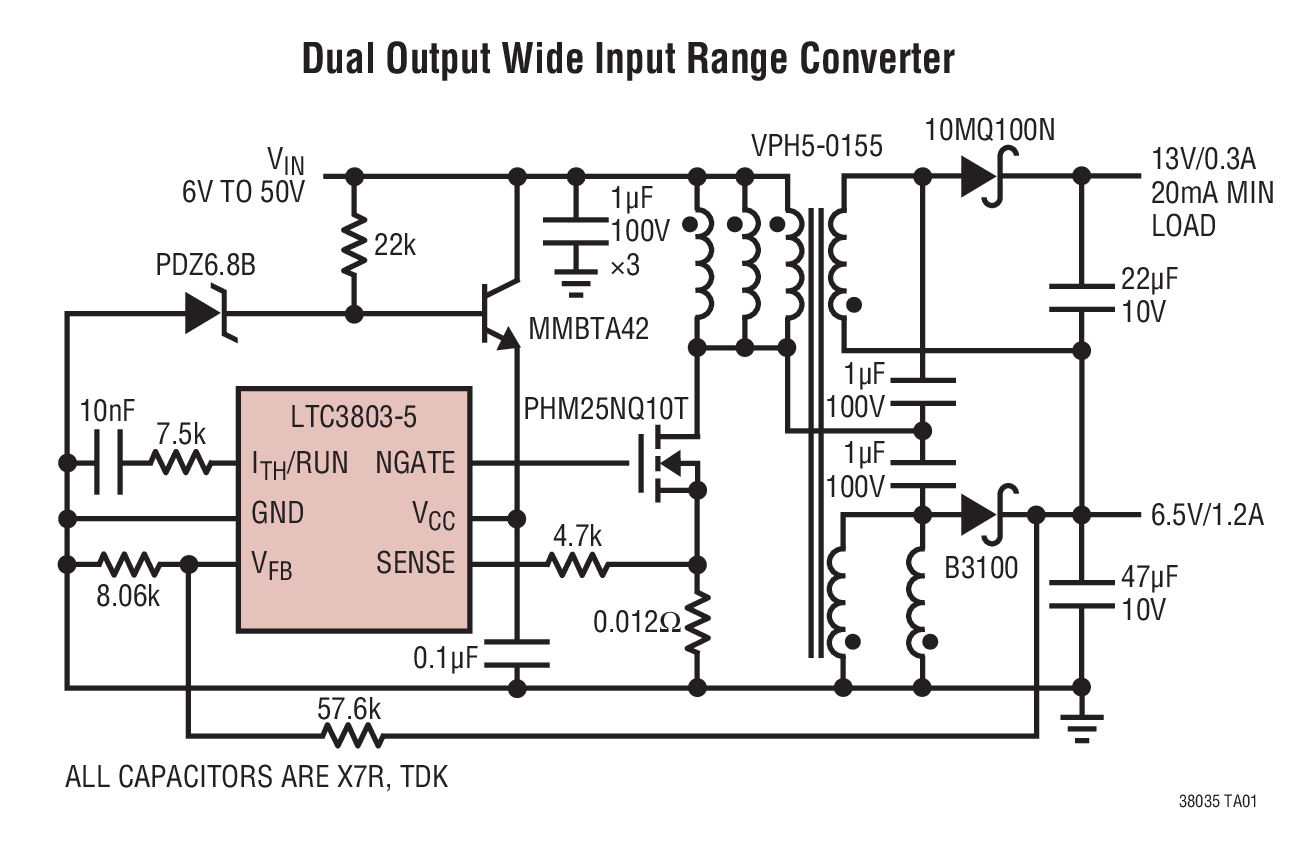

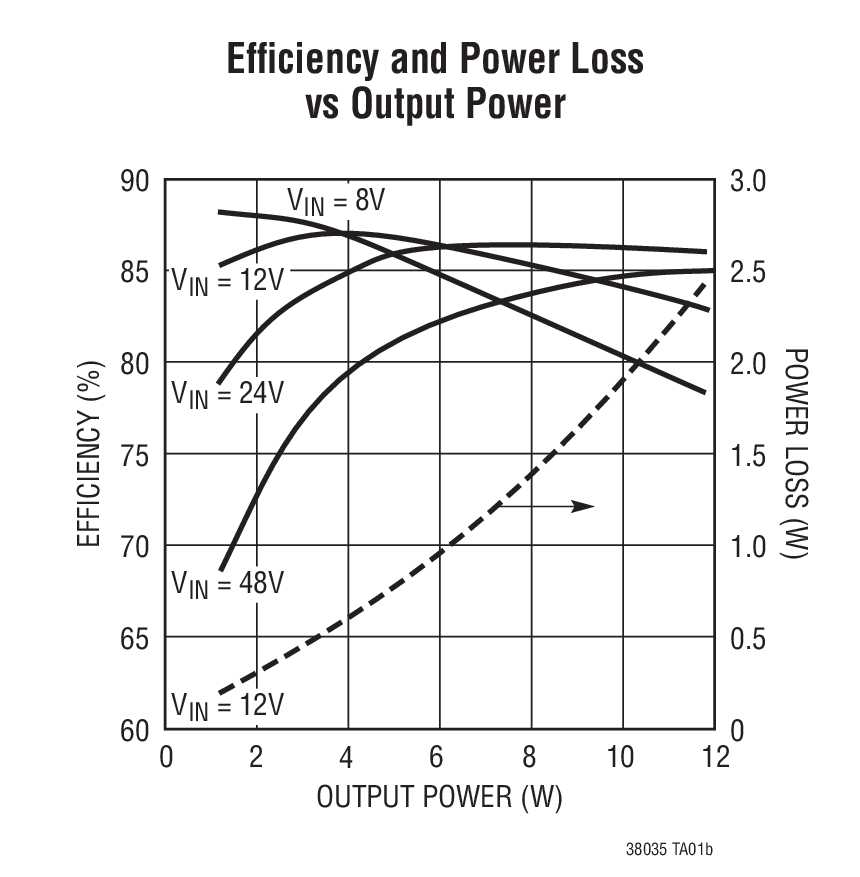

LTC3803-5 - 典型应用图例：

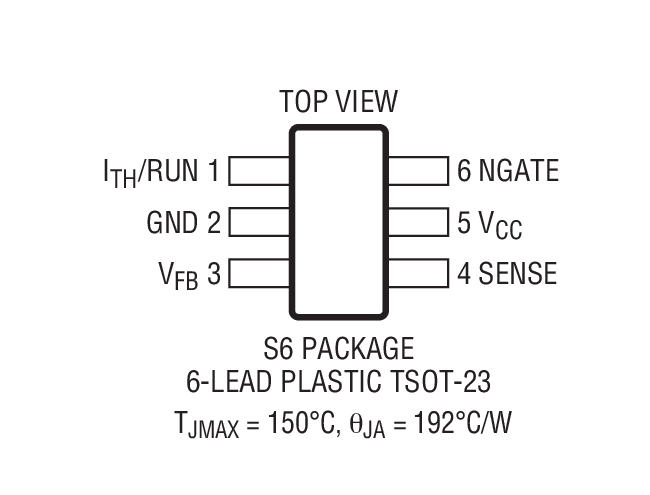

LTC3803-5 - 封装图解：
LINEAR凌力尔特芯片：
- LTC7851EUHH-1#TRPBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LTC7813HUH#PBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- DC1853A - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- LTM2889CY-3#PBF - 集成电路（IC） > 专用 IC
- LT1785IN8#PBF - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- LTC2864CDD-1#PBF - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- LT1638CMS8 - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LT1791HS#TRPBF - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- LTC2872CUHF#PBF - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- LTC4265IDE#PBF - 集成电路（IC） > 电源管理（PMIC） > 以太网供电（PoE）控制器
- LTC3621IMS8E#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC6253IMS8#TRPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LT1640LIS8#PBF - 集成电路（IC） > 电源管理（PMIC） > 热插拔控制器
- LTC2945HUD#PBF - 集成电路（IC） > 电源管理（PMIC） > 电源控制器，监视器
- LTC1754ES6-3.3#TRMPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT1354CS8#PBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC3833EFE#TRPBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LTC4216CMS#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 热插拔控制器
- LTC6256CTS8#TRPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC3111EMSE#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
LTC3803-5 - LTC3803-5是采用 ThinSOT 封装的恒定频率、电流模式、反激式 DC/DC 控制器
LTC3803-5是LINEAR凌力尔特公司的一款反激式、正激式和隔离式控制器产品，LTC3803-5是LTC3803-5是采用 ThinSOT 封装的恒定频率、电流模式、反激式 DC/DC 控制器，本站介绍了LTC3803-5的封装应用图解、特点和优点、功能等，并给出了与LTC3803-5相关的LINEAR元器件型号供参考。
LTC3803-5 - LTC3803-5是采用 ThinSOT 封装的恒定频率、电流模式、反激式 DC/DC 控制器 - 反激式、正激式和隔离式控制器 - 航天和严酷环境 - 凌力尔特
LTC3803-5 - 采用 ThinSOT 封装的恒定频率、电流模式、反激式 DC/DC 控制器
LTC3803-5 - 采用 ThinSOT 封装的恒定频率、电流模式、反激式 DC/DC 控制器 - Linear Technology（凌力尔特）
功能描述
LTC3803-5 是一款恒定频率、电流模式、反激式控制器，专为在高输入电压应用中驱动 N 沟道 MOSFET 而优化。LTC3803-5 可在输入低至 5 V 的条件下运作。恒定频率操作一直保持到负载非常轻的条件下，从而在一个很宽的负载电流范围内产生较少的低频噪声。斜率补偿可利用一个外部电阻器来设置。
LTC3803-5 提供了 ±1.5% 的输出电压准确度，且静态电流消耗仅为 240μA。参考于地的电流检测使得基于 LTC3803-5 的转换器能够接受超过 LTC3803-5 之绝对最大 VCC 的输入电源。为简单起见，由于其内部并联稳压器的原因，LTC3803-5 可以通过一个电阻器从高 VIN 来供电。当输入电压太低时，一个内部欠压闭锁电路关断 LTC3803-5，从而向外部 MOSFET 提供足够的栅极驱动。
LTC3803-5 采用扁平 (高度仅 1mm) 6 引脚 SOT-23 (ThinSOTTM) 封装。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC3803ES6-5 | SOT-23 | E | $1.60 | |
| LTC3803ES6-5#PBF | SOT-23 | E | $1.60 | |
| LTC3803ES6-5#TR | SOT-23 | E | $1.60 | $1.12 |
| LTC3803ES6-5#TRM | SOT-23 | E | $1.60 | $1.17 |
| LTC3803ES6-5#TRMPBF | SOT-23 | E | $1.60 | $1.17 |
| LTC3803ES6-5#TRPBF | SOT-23 | E | $1.60 | $1.12 |
| LTC3803HS6-5 | SOT-23 | H | $2.33 | |
| LTC3803HS6-5#PBF | SOT-23 | H | $2.33 | |
| LTC3803HS6-5#TR | SOT-23 | H | $2.33 | $1.63 |
| LTC3803HS6-5#TRM | SOT-23 | H | $2.33 | $1.68 |
| LTC3803HS6-5#TRMPBF | SOT-23 | H | $2.33 | $1.68 |
| LTC3803HS6-5#TRPBF | SOT-23 | H | $2.33 | $1.63 |
| LTC3803IS6-5#PBF | SOT-23 | I | $1.87 | |
| LTC3803IS6-5#TRMPBF | SOT-23 | I | $1.87 | $1.36 |
| LTC3803IS6-5#TRPBF | SOT-23 | I | $1.87 | $1.31 |
| LTC3803MPS6-5#PBF | SOT-23 | MP | $5.64 | |
| LTC3803MPS6-5#TRMPBF | SOT-23 | MP | $5.64 | $4.00 |
| LTC3803MPS6-5#TRPBF | SOT-23 | MP | $5.64 | $3.95 |
