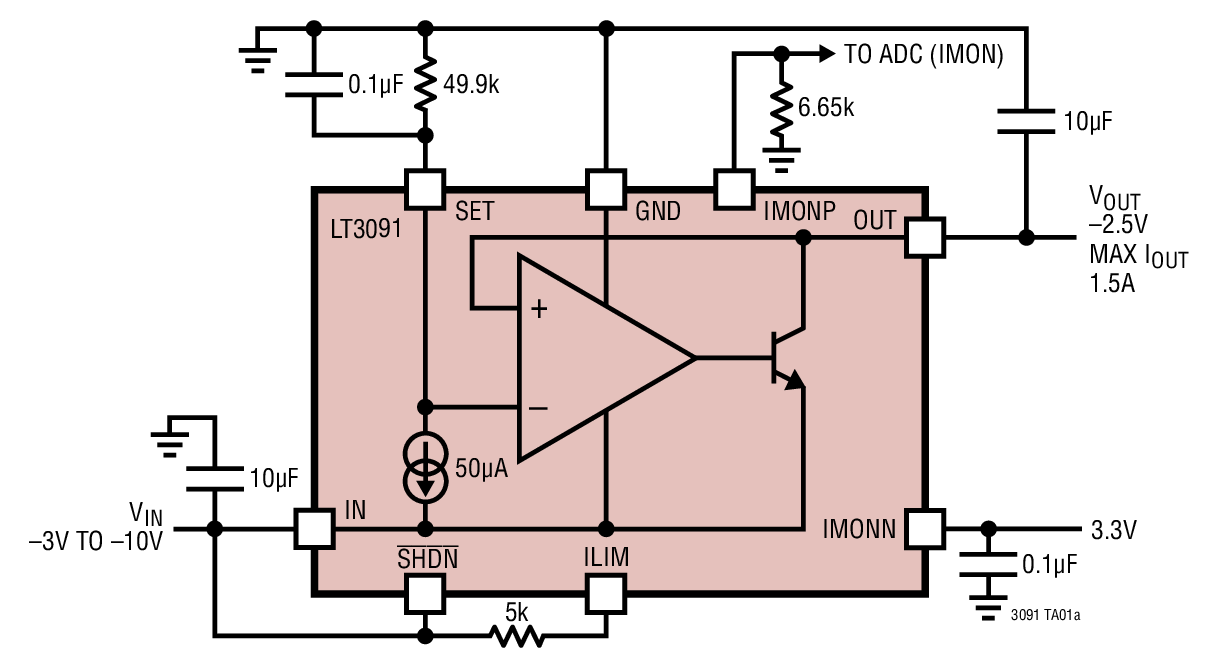

LT3091 - 典型应用图例：

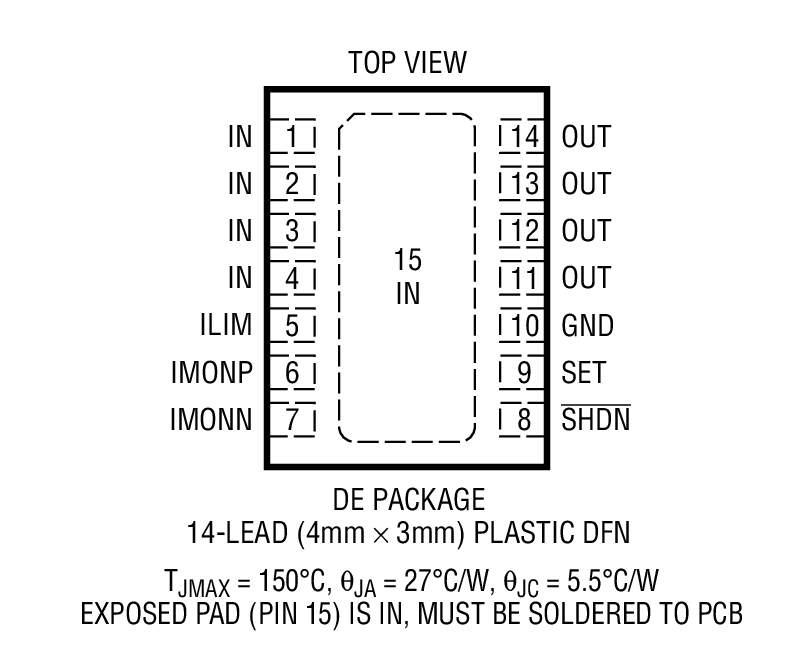

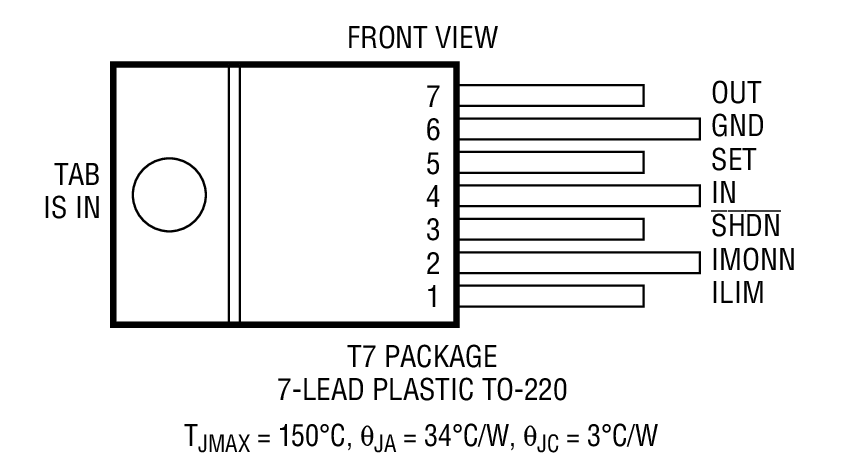

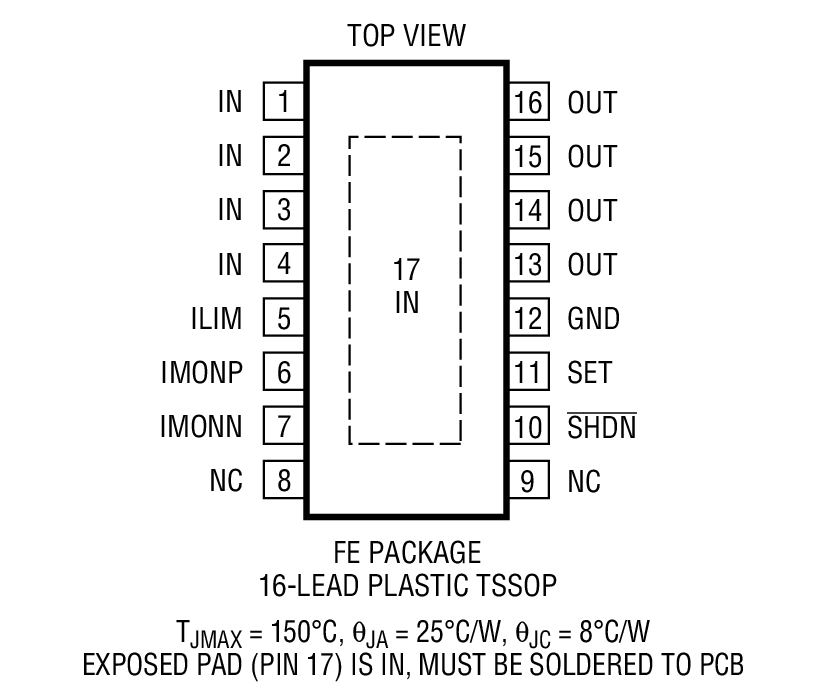

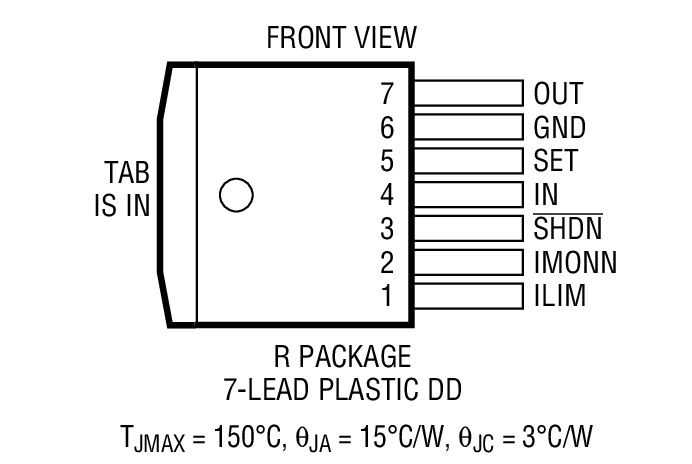

LT3091 - 封装图解：
LINEAR凌力尔特芯片：
- LTC1760IFW#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电池充电器
- LTC1628CG-PG#PBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LT1019ACS8-2.5#PBF - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- LTC2634HUD-LMI12#TRPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LTC6905CS5-100#TRMPBF - 集成电路（IC） > 时钟/定时 > 可编程定时器和振荡器
- LTC2641IDD-14#TRPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- DC660A - 开发板，套件，编程器 > 评估板 > 线性稳压器评估板
- LTC3633AEFE-3#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC2657IUFD-L12#TRPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LT3020IMS8-1.5#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LT1213CS8#TRPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LT1022CN8#PBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC3549EDCB#TRMPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC2237IUH - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LTC2380IDE-24#TRPBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LTC3624IDD#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT1575CS8-2.8#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性稳压器控制器
- LTC6602IUF#PBF - 集成电路（IC） > 接口 > 滤波器 - 有源
- LTC1550LCMS8-2.5#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC2485IDD#TRPBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
LT3091 - LT3091是具可编程电流限值的 36V、1.5A、负线性稳压器
LT3091是LINEAR凌力尔特公司的一款负线性稳压器 (LDO)产品，LT3091是LT3091是具可编程电流限值的 36V、1.5A、负线性稳压器，本站介绍了LT3091的封装应用图解、特点和优点、功能等，并给出了与LT3091相关的LINEAR元器件型号供参考。
LT3091 - LT3091是具可编程电流限值的 36V、1.5A、负线性稳压器 - 负线性稳压器 (LDO) - 航天和严酷环境 - 凌力尔特
LT3091 - 具可编程电流限值的 36V、1.5A、负线性稳压器
LT3091 - 具可编程电流限值的 36V、1.5A、负线性稳压器 - Linear Technology（凌力尔特）
功能描述
LT3091 是一款 1.5A、低压差负线性稳压器，其可容易地通过并联增加输出电流或在表面贴装型电路板上传播热量。该稳压器的设计在一个高精度的电流基准之后安放了一个高性能的轨至轨电压缓冲器，因而可在那些要求精准输出、高电流 (无散热器)、至零的输出可调节能力和低压差电压的应用中使用。此外，该器件还可配置为一个三端浮动稳压器。

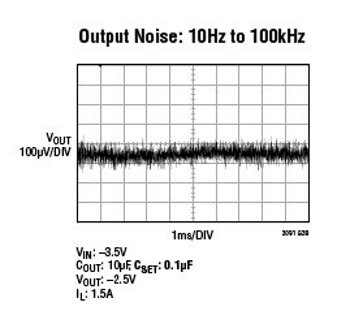

LT3091 具有快速瞬态响应、高 PSRR 和低至 18μVRMS 的输出噪声。LT3091 可产生一个宽输出电压范围 (0V 至 –32V)，同时保持单位增益运作。这产生了几乎恒定的带宽、负载调节、PSRR 和噪声，而与编程输出电压无关。
LT3091 在 300mV 的典型压差电压条件下可提供 1.5A 电流。工作静态电流的标称值为 1.2mA，并在停机模式中减小至 << 1μA。单个电阻器负责调节 LT3091 的精准可编程电流限值。这款器件的正或负电流监视器供应或吸收一个与输出电流成比例的电流 (供电电流为 0.25mA/A，吸收电流为 0.5mA/A)。内置的保护功能包括反向输出保护、具折返的内部电流限制以及具迟滞的热停机。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT3091EDE#PBF | 4x3 DFN-14 | E | $4.10 | $2.87 |
| LT3091EDE#TRPBF | 4x3 DFN-14 | E | $2.93 | |
| LT3091EFE#PBF | TSSOP-16 | E | $4.10 | $2.87 |
| LT3091EFE#TRPBF | TSSOP-16 | E | $2.93 | |
| LT3091ER#PBF | DDPAK-7 | E | $4.57 | $3.20 |
| LT3091ER#TRPBF | DDPAK-7 | E | $3.26 | |
| LT3091ET7#PBF | TO-220 | E | $4.57 | $3.20 |
| LT3091HDE#PBF | 4x3 DFN-14 | H | $5.24 | $3.67 |
| LT3091HDE#TRPBF | 4x3 DFN-14 | H | $3.73 | |
| LT3091HFE#PBF | TSSOP-16 | H | $5.24 | $3.67 |
| LT3091HFE#TRPBF | TSSOP-16 | H | $3.73 | |
| LT3091HR#PBF | DDPAK-7 | H | $5.82 | $4.07 |
| LT3091HR#TRPBF | DDPAK-7 | H | $4.13 | |
| LT3091HT7#PBF | TO-220 | H | $5.82 | $4.07 |
| LT3091IDE#PBF | 4x3 DFN-14 | I | $4.76 | $3.33 |
| LT3091IDE#TRPBF | 4x3 DFN-14 | I | $3.39 | |
| LT3091IFE#PBF | TSSOP-16 | I | $4.76 | $3.33 |
| LT3091IFE#TRPBF | TSSOP-16 | I | $3.39 | |
| LT3091IR#PBF | DDPAK-7 | I | $5.33 | $3.73 |
| LT3091IR#TRPBF | DDPAK-7 | I | $3.79 | |
| LT3091IT7#PBF | TO-220 | I | $5.33 | $3.73 |
| LT3091MPDE#PBF | 4x3 DFN-14 | MP | $10.79 | $7.55 |
| LT3091MPDE#TRPBF | 4x3 DFN-14 | MP | $7.61 | |
| LT3091MPFE#PBF | TSSOP-16 | MP | $10.79 | $7.55 |
| LT3091MPFE#TRPBF | TSSOP-16 | MP | $7.61 | |
| LT3091MPR#PBF | DDPAK-7 | MP | $12.07 | $8.45 |
| LT3091MPR#TRPBF | DDPAK-7 | MP | $8.51 | |
| LT3091MPT7#PBF | TO-220 | MP | $12.07 | $8.45 |
