当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC3733-1
LTC3733-1技术文档下载：
LTC3733-1技术文档产品手册下载
LTC3733-1 - 典型应用图例：

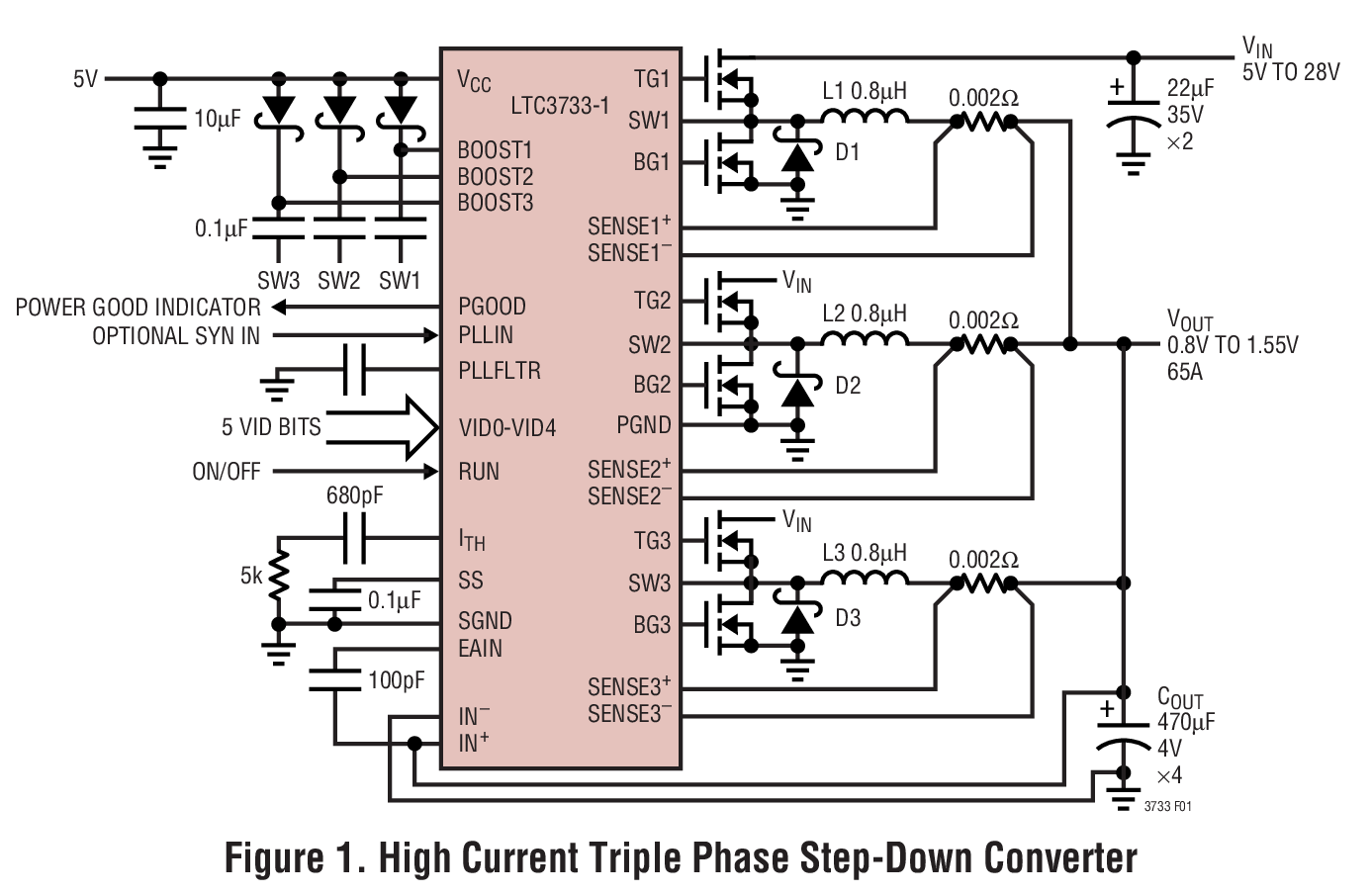

LTC3733-1典型应用图例一
LTC3733-1 - 封装图解：

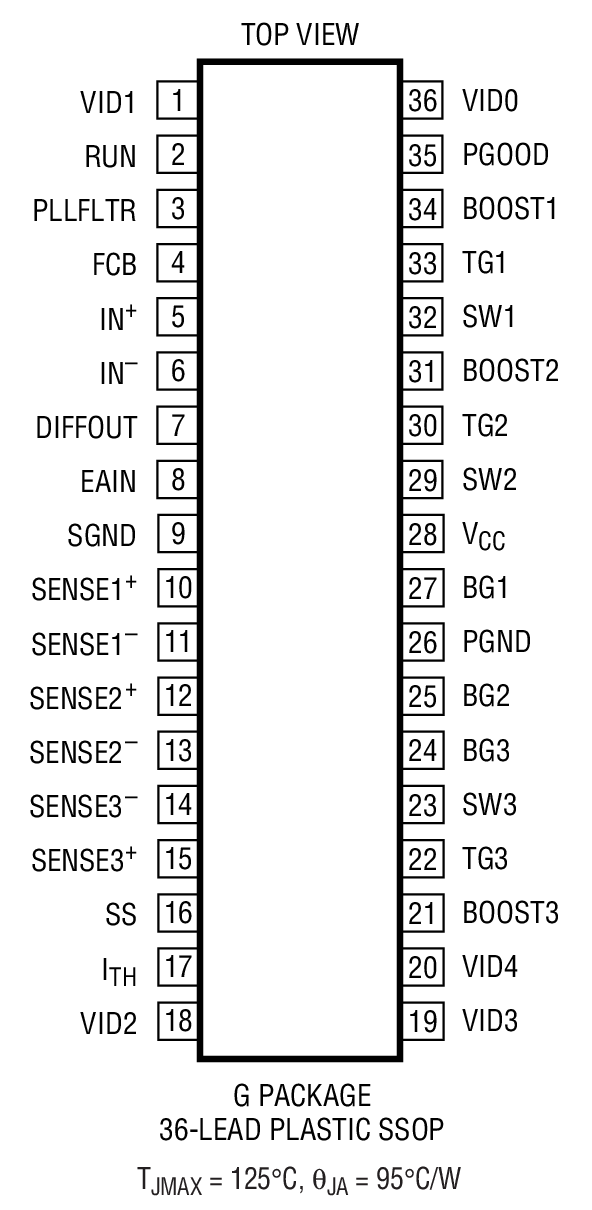

LTC3733-1封装图解一

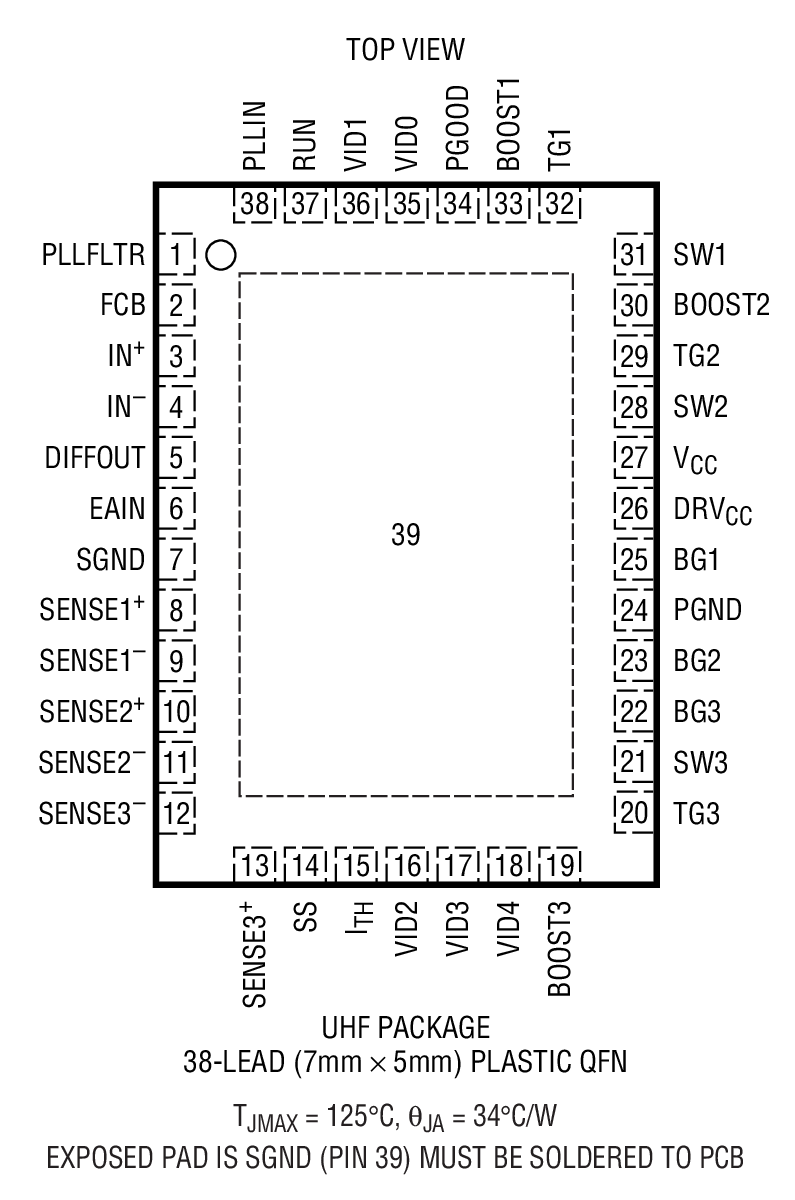

LTC3733-1封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3733-1介绍

LTC3733-1 - LTC3733-1是用于 AMD CPU 的三相、降压型控制器

LTC3733-1是LINEAR凌力尔特公司的一款数字可编程的降压型稳压器产品，LTC3733-1是LTC3733-1是用于 AMD CPU 的三相、降压型控制器，本站介绍了LTC3733-1的封装应用图解、特点和优点、功能等，并给出了与LTC3733-1相关的LINEAR元器件型号供参考。

LTC3733-1 - LTC3733-1是用于 AMD CPU 的三相、降压型控制器 - 数字可编程的降压型稳压器 - 电源管理 - 凌力尔特

LTC3733-1 - 用于 AMD CPU 的三相、降压型控制器

LTC3733 - 用于 AMD CPU 的三相、降压型控制器 - Linear Technology（凌力尔特）

功能描述

LTC3733 系列是多相 (PolyPhase) 同步降压型开关稳压控制器，用于以一种可锁相固定频率架构来驱动全 N 沟道外部功率 MOSFET 级。该三相控制器以 120° 相位分离和高达每相 530kHz 的频率来驱动其输出级，旨在最大限度地降低由输入和输出滤波电容器 ESR 所产生的 RMS 电流损耗。这种三相方法实际上使基频增至三倍，从而改善了瞬态响应并以一个最佳频率来运作每相，以实现高效率和热设计的简易性。通过选择使用输出逐级递减或突发模式技术，可优化轻负载时的效率。

一个差分放大器可对负载点上输出电压的高端及低端提供真正的远端采样。软起动和一种可停用的定时短路停机功能可保护 MOSFET 及负载。另外，折返电流电路还可在短路或过载情况下提供针对外部 MOSFET 的保护作用。一个全“1”VID 检测器负责在 1μs 的超时之后关断稳压器。

特点
  • 具内置 MOSFET 驱动器的三相控制器
  • 电流模式控制可确保均流
  • 差分放大器可准确地检测 VOUT
  • ±5% 的输出电流匹配准确度优化了热性能及电感器和 MOSFET 的尺寸
  • 可减小输入和输出电容
  • 支持有源电压定位
  • VID 可编程输出电压范围：0.8V 至 1.55V (AMD OpteronTM CPU)
  • 6 相，90A 至 120A 工作电流
  • 具自适应消隐功能的输出电源良好指示器
  • 每相 210kHz 至 530kHz、PLL、固定频率
  • 可同步 (LTC3733-1)
  • PWM、逐级递减 (Stage SheddingTM) 或突发模式 (Burst Mode) 操作
  • OPTI-LOOP 补偿最大限度地减小输出电容 COUT
  • 可调软起动电流斜坡上升
  • 具备停用选项的短路停机定时器
  • No_CPU 检测
  • 36 引脚窄体 SSOP 封装和 38 引脚 (5mm x 7mm) QFN 封装
    • 应用
  • 高性能的笔记本电脑
  • 服务器、台式电脑和工作站
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3733CG SSOP-36 C $6.25 $4.35
    LTC3733CG#PBF SSOP-36 C $6.25 $4.35
    LTC3733CG#TR SSOP-36 C $4.45
    LTC3733CG#TRPBF SSOP-36 C $4.45
    LTC3733CUHF-1 5x7 QFN-38 C $6.70 $4.65
    LTC3733CUHF-1#PBF 5x7 QFN-38 C $6.70 $4.65
    LTC3733CUHF-1#TR 5x7 QFN-38 C $4.75
    LTC3733CUHF-1#TRPBF 5x7 QFN-38 C $4.75
