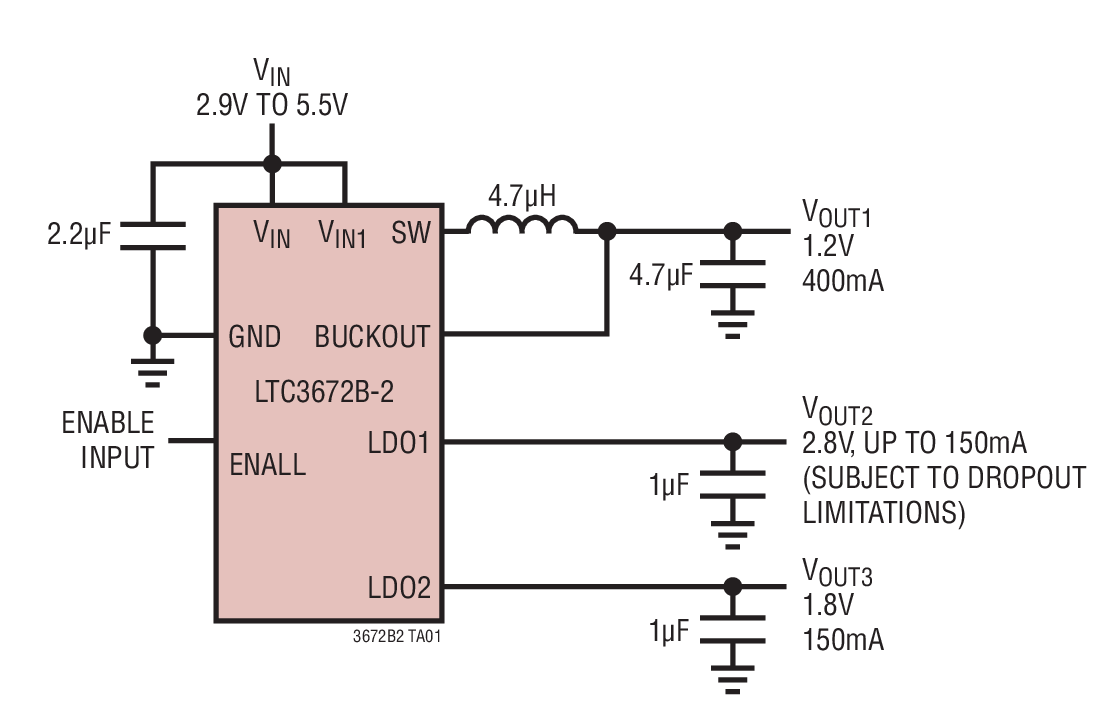

LTC3672B-2典型应用图例一

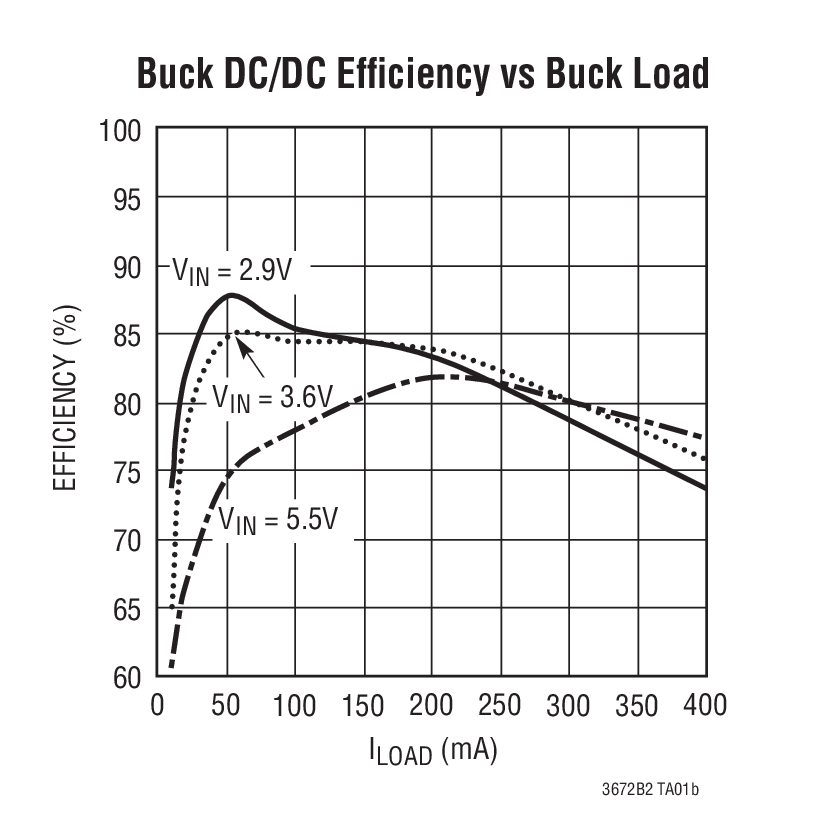

LTC3672B-2典型应用图例二
LTC3672B-2 - 封装图解：
LTC3672B-2封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3672B-2介绍

LTC3672B-2 - LTC3672B-2是采用 2mm x 2mm DFN 封装、具双路 150mA LDO 的单片式固定输出 400mA 降压型稳压器

LTC3672B-2是LINEAR凌力尔特公司的一款内部开关电源降压产品，LTC3672B-2是LTC3672B-2是采用 2mm x 2mm DFN 封装、具双路 150mA LDO 的单片式固定输出 400mA 降压型稳压器，本站介绍了LTC3672B-2的封装应用图解、特点和优点、功能等，并给出了与LTC3672B-2相关的LINEAR元器件型号供参考。

LTC3672B-2 - LTC3672B-2是采用 2mm x 2mm DFN 封装、具双路 150mA LDO 的单片式固定输出 400mA 降压型稳压器 - 内部开关电源降压 - 电源管理 - 凌力尔特

LTC3672B-2 - 采用 2mm x 2mm DFN 封装、具双路 150mA LDO 的单片式固定输出 400mA 降压型稳压器

LTC3672B-2 - 采用 2mm x 2mm DFN 封装、具双路 150mA LDO 的单片式固定输出 400mA 降压型稳压器 - Linear Technology（凌力尔特）

功能描述

LTC3672B-2 是一款三路电源，包括一个 400mA 同步降压型稳压器和两个 150mA 低压差线性稳压器 (LDO)。2.25MHz 恒定频率操作一直可以保持到负载非常轻的条件下。2.9V 至 5.5V 的输入电源范围特别适合于单节锂离子电池和锂聚合物电池供电型应用，以及从 3.3V 或 5V 电压轨为低电压 ASIC 供电。

LTC3672B-2 在降压输出端上调节 1.2V，在 LDO1 输出端上调节 2.8V，并在 LDO2 输出端上调节 1.8V。外部元件数目极少 ──单个电感器、一个输入电容器以及用于 3 个输出的输出电容器便是全部之所需。LTC3672B-2 内置控制环路补偿电路。

LTC3672B-2 采用 2mm x 2mm x 0.75mm 8 引脚 DFN 封装。

特点
  • 从一个 2.9V 至 5.5V 单输入获得三路输出电源
  • 降压型 DC/DC：1.2V 固定输出，可提供高达 400mA 的电流
  • LDO1：2.8V 固定输出，可提供高达 150mA
  • LDO2：1.8V 固定输出，可提供高达 150mA
  • ±2.5% 基准准确度
  • 2.25MHz 恒定频率操作
  • 极少的外部元件数目
  • 旨在实现卓越的电压和负载瞬态响应的电流模式操作
  • 用于每个输出的内部软起动
  • 可由单个使能引脚来完成全部三个输出的接通/关断
  • 纤巧型 2mm x 2mm x 0.75mm DFN 封装
    • 应用
  • DMB 和 DVB-H 蜂窝电话
  • 手持式产品 (PDA、PMP、GPS)
  • 用于数字逻辑电路、I/O、FPGA、CPLD、ASIC、CPU 和 RF 芯片组的多电压电源
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3672BEDC-2#PBF 2x2 DFN-8 E $2.79
    LTC3672BEDC-2#TRMPBF 2x2 DFN-8 E $2.79 $2.00
    LTC3672BEDC-2#TRPBF 2x2 DFN-8 E $2.79 $1.95
