当前位置:Linear公司 > > 凌力尔特芯片 >> LTC3576
LTC3576技术文档下载:
LTC3576技术文档产品手册下载

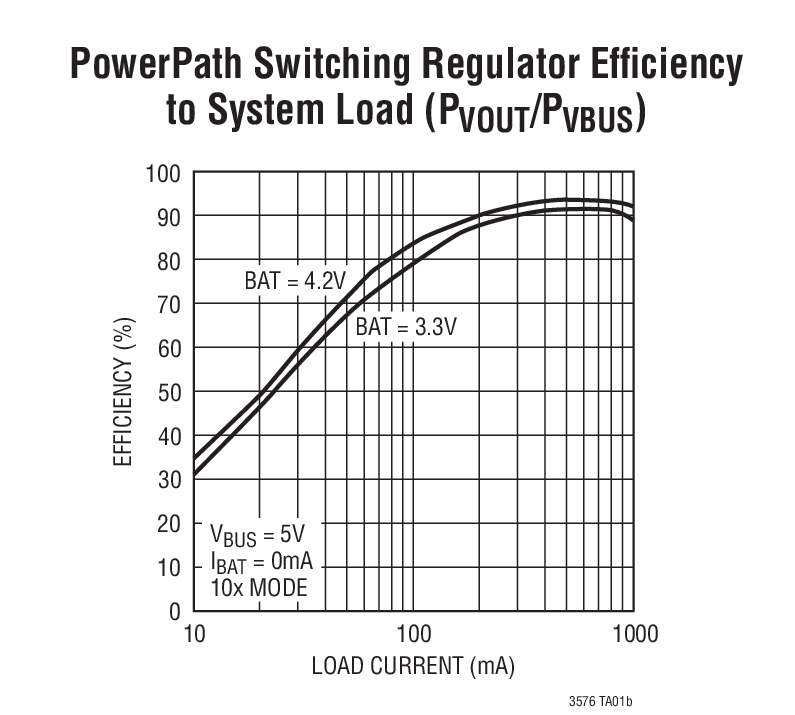

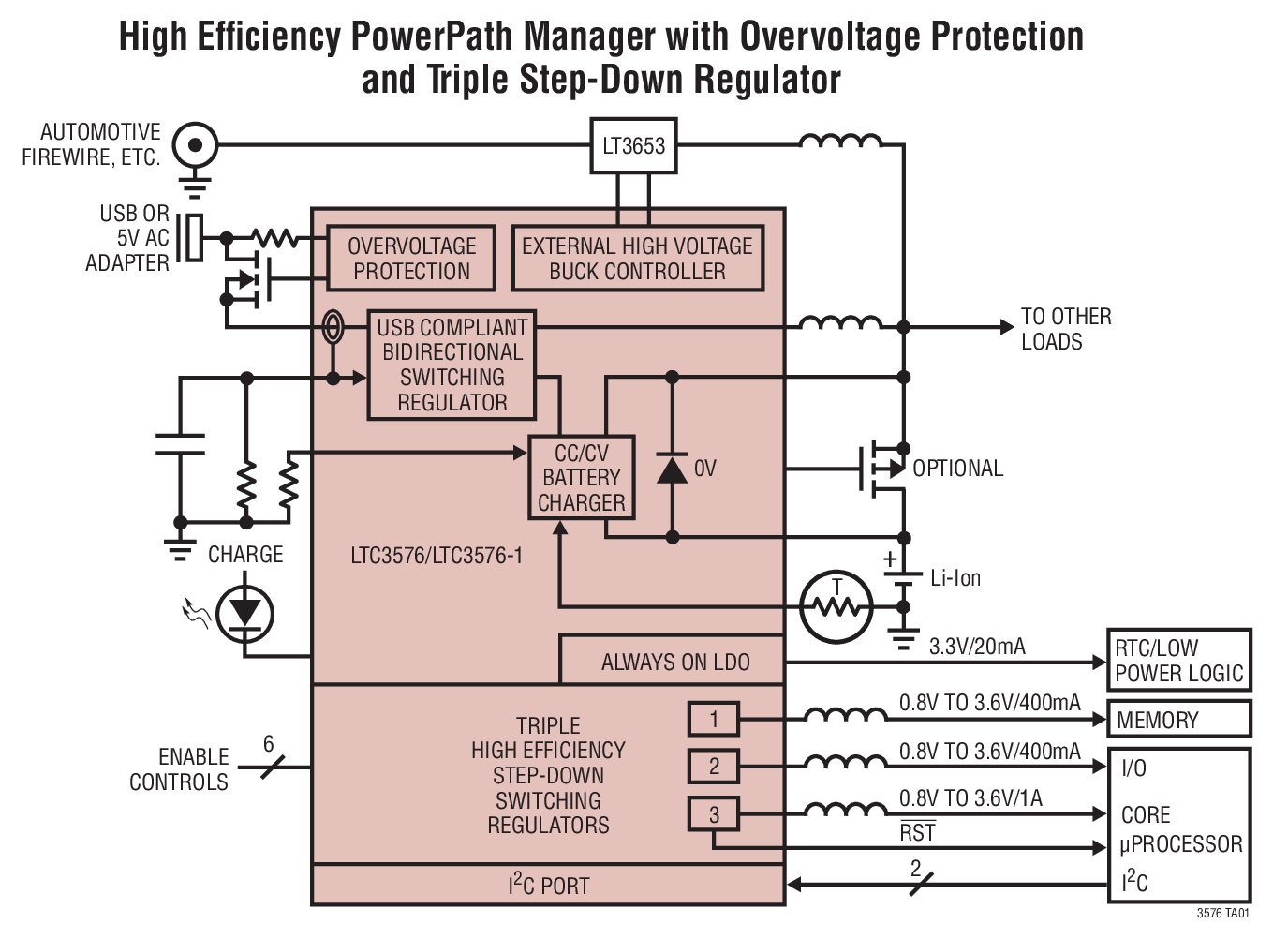

LTC3576 - 典型应用图例:
LTC3576典型应用图例一
LTC3576典型应用图例二

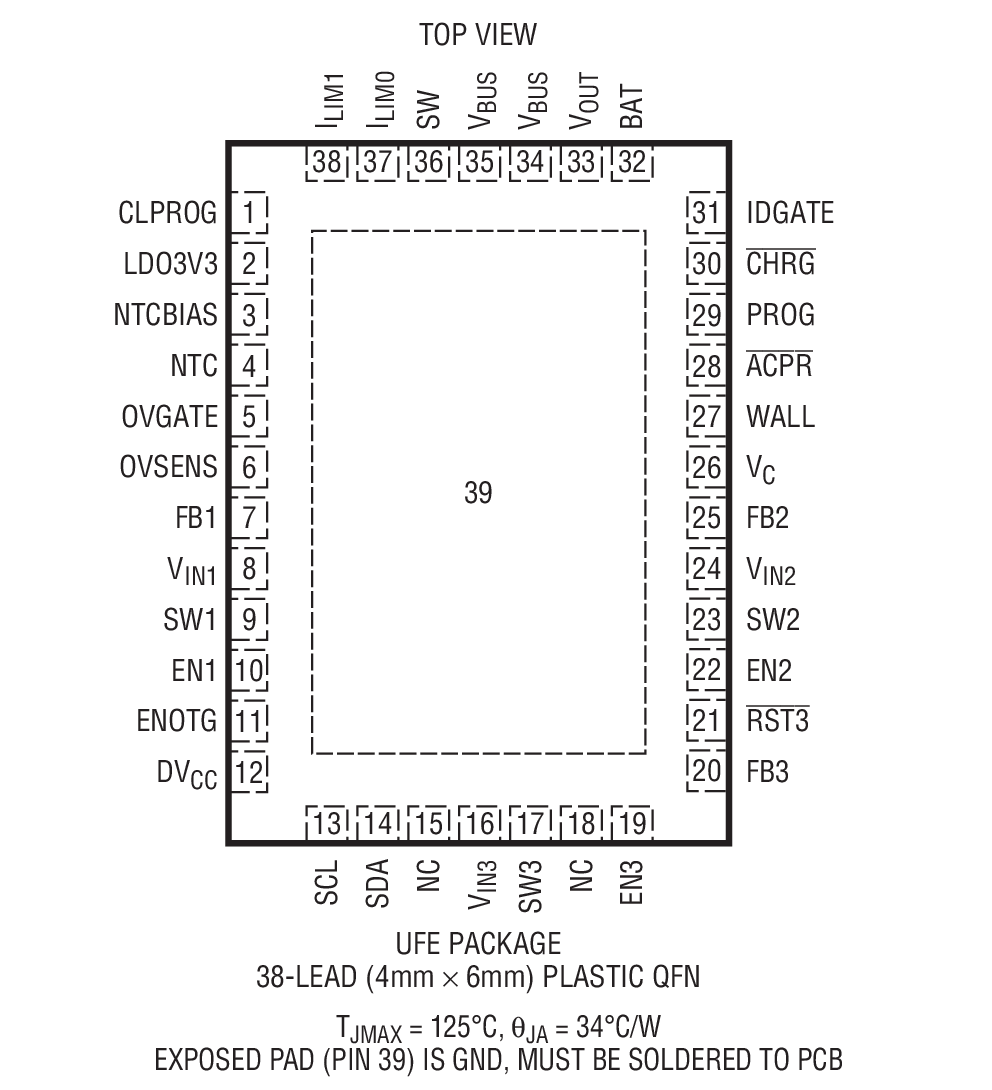

LTC3576 - 封装图解:
LTC3576封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3576介绍
LTC3576 - LTC3576是具 USB On-the-Go + 三通道降压型 DC/DC 的开关电源管理器

LTC3576是Linear公司的一款PMIC (DC-DC、PowerPath 和电池充电器)产品,LTC3576是具 USB On-the-Go + 三通道降压型 DC/DC 的开关电源管理器,本站介绍了LTC3576的封装应用图解、特点和优点、功能等,并给出了与LTC3576相关的凌力尔特元器件型号供参考。

LTC3576 - 具 USB On-the-Go + 三通道降压型 DC/DC 的开关电源管理器

LTC3576/LTC3576-1 - 具 USB On-the-Go + 三通道降压型 DC/DC 的开关电源管理器 - Linear Technology(凌力尔特)

功能描述

LTC3576/LTC3576-1 是面向锂离子/锂聚合物电池应用的高集成度电源管理和电池充电器 IC。这两款器件均包括一个具自动负载优先级处理功能的高效率、双向开关 PowerPathTM 管理器、一个电池充电器、一个理想二极管、一个用于外部高电压开关稳压器的控制器和三个具 I2C 可调输出电压的通用降压型开关稳压器。内部开关稳压器可自动地限制输入电流 (以兼容 USB 规格),而且当从电池供电时还能够产生适合于 USB On-the-Go 应用的 5V/500mA。USB 和外部开关稳压器电源通路均执行 Bat-Track 优化型充电操作,旨在从高达 38V 的电源来为应用电路提供最大的功率。一个过压保护电路负责保护 LTC3576/LTC3576-1 免遭由于 VBUS 或 WALL 引脚上高电压所造成的损坏 (仅采用两个外部元件便能完成此项任务)。LTC3576/ LTC3576-1 采用扁平的 38 引脚 (4mm x 6mm x 0.75mm) QFN 封装。

特点
  • 具 Bat-TrackTM 自适应输出控制功能的双向开关稳压器提供了高效充电和一个用于 USB On-the-Go 的 5V 输出
  • 外部高电压降压型开关稳压器的 Bat-Track 控制
  • 过压保护电路可保护器件免受损坏
  • 可在使用电量耗尽的电池情况下实现“即时接通”操作
  • 具 I2C 可调输出的三通道降压型开关稳压器 (1A/400mA/400mA IOUT)
  • 180mΩ 内部理想二极管 + 外部理想二极管控制器在电池模式中给负载供电
  • 锂离子/锂聚合物电池充电器 (1.5A 最大充电电流 ICHG)
  • 电池浮动电压:4.2V (LTC3576),4.1V (LTC3576-1)
  • 紧凑型 (4mm x 6mm x 0.75mm) 38 引脚 QFN 封装
  • 应用
  • 基于 HDD 的媒体播放器
  • GPS、PDA、数码相机、智能手机
  • 与汽车的电气规范相兼容的便携式电子产品
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3576EUFE-1#PBF 4x6 QFN-38 E $6.86 $4.80
    LTC3576EUFE-1#TRPBF 4x6 QFN-38 E $4.86
    LTC3576EUFE#PBF 4x6 QFN-38 E $6.86 $4.80
    LTC3576EUFE#TRPBF 4x6 QFN-38 E $4.86
