LT1368 - 双通道、精准、轨至轨输入和输出运算放大器

LT1368 - 双通道、精准、轨至轨输入和输出运算放大器 - Linear Technology（凌力尔特）

功能描述

LT1366/LT1367/LT1368/LT1369 是双通道和四通道双极运算放大器，它们实现了轨至轨输入和输出操作能力与精准规格的组合。这些运放可在一个 1.8V 至 36V 的电源范围内保持其特性。其操作规格针对 3V、5V 和 ±15V 电源而拟订。输入失调电压通常为 150μV，并在驱动一个 10k 负载时提供了一个数值为 1,000,000 的开环增益 AVOL。共模抑制在整个轨至轨输入范围内的典型值为 90dB，而电源抑制为 110dB。

LT1366/LT1367 采用传统的补偿功能电路，可在容性负载 ≤1000pF 的情况下确保稳定性。LT1368/LT1369 所采用的补偿功能电路需要一个 0.1μF 的输出电容器，这改善了放大器的电源抑制性能并减小了高频条件下的输出阻抗。输出电容器的滤波操作降低了高频噪声，这在驱动 A/D 转换器时是有利的。

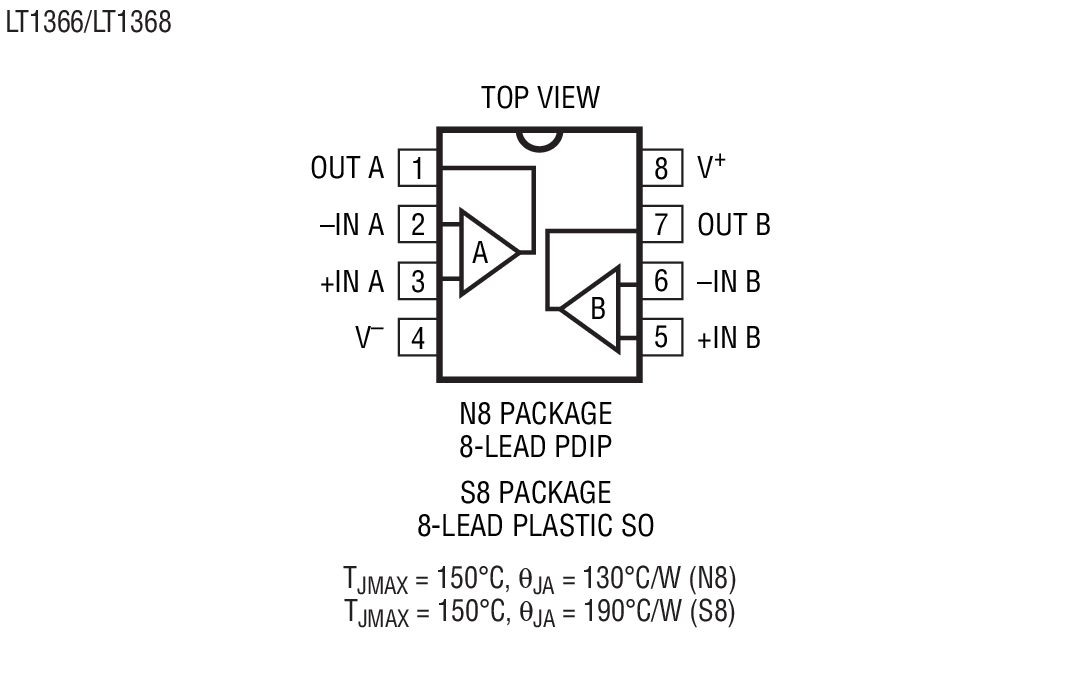

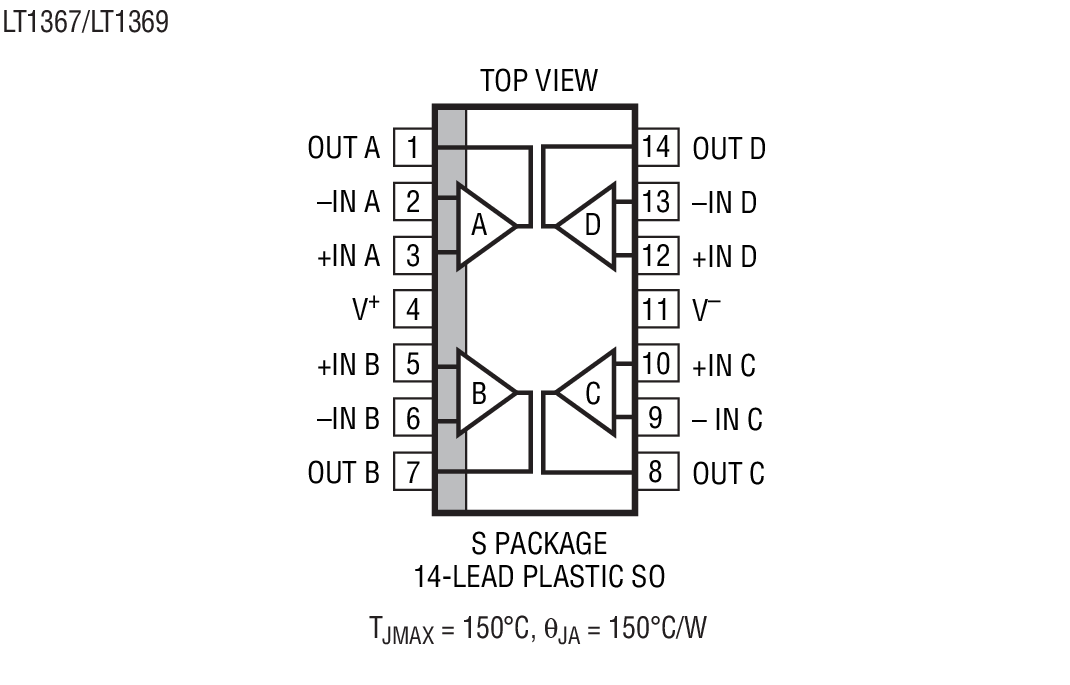

LT1366/LT1368 可提供采用标准双通道运放引出脚配置的塑料 8 引脚 PDIP 封装和 8 引脚 SO 封装。LT1367/LT1369 采用标准的四通道运放引出脚配置，可提供14 引脚塑料 SO 封装。这些器件可用作众多标准运放的直接替代型产品，旨在改善输入/输出范围和精准度。

特点

输入共模范围包括两个电源轨

轨至轨输出摆幅

低输入失调电压：150μV

高共模抑制比：90dB

高 AVOL：>1V/μV (驱动 10k 负载)

低输入偏置电流：10nA

宽电源范围：1.8V 至 ±15V

低电源电流：每个放大器为 375μA

高输出驱动：30mA

400kHz 增益带宽乘积

转换速率：0.13V/μs
