LTC3553-2 - LTC3553-2是具锂离子电池充电器、始终保持接通的 LDO 和降压型稳压器的微功率 USB 电源管理器

LTC3553-2是LINEAR凌力尔特公司的一款PMIC (DC-DC、PowerPath 和电池充电器)产品，LTC3553-2是LTC3553-2是具锂离子电池充电器、始终保持接通的 LDO 和降压型稳压器的微功率 USB 电源管理器，本站介绍了LTC3553-2的封装应用图解、特点和优点、功能等，并给出了与LTC3553-2相关的LINEAR元器件型号供参考。

LTC3553-2 - LTC3553-2是具锂离子电池充电器、始终保持接通的 LDO 和降压型稳压器的微功率 USB 电源管理器 - PMIC (DC-DC、PowerPath 和电池充电器) - 电源管理 - 凌力尔特

LTC3553-2 - 具锂离子电池充电器、始终保持接通的 LDO 和降压型稳压器的微功率 USB 电源管理器

LTC3553-2 - 具锂离子电池充电器、始终保持接通的 LDO 和降压型稳压器的微功率 USB 电源管理器 - Linear Technology（凌力尔特）

功能描述

LTC3553-2 是一款微功率、高集成度电源管理和电池充电器 IC，适合单节锂离子 / 锂聚合物电池应用。该器件包括一个具自动负载优先级处理功能的 PowerPath 管理器、一个电池充电器、一个理想二极管和众多的内部保护功能。LTC3553-2 专为 USB 应用而特别设计，其电源管理器自动地把输入电流的最大值限制为 100mA 或 500mA。电池充电电流可自动减小，这样负载电流与充电电流之和就不会超过选定的输入电流限值。另外，LTC3553-2 还包括一个同步降压型稳压器、一个始终保持接通的低压差线性稳压器 (LDO) 和一个按钮控制器。在待机模式中，当所有电源均被使能时，从电池吸收的静态电流仅为 12μA。LTC3553-2 采用 3mm x 3mm x 0.75mm 20 引脚 QFN 封装。

特点

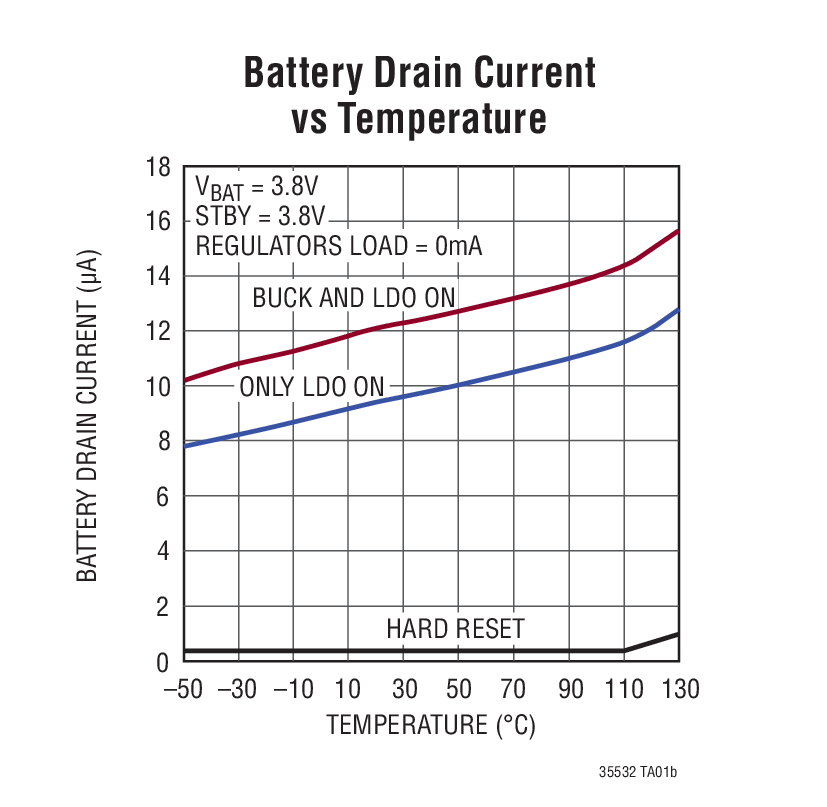

12μA 待机模式静态电流 (所有输出均处于接通状态)

可在输入电源之间实现无缝切换：锂离子 / 锂聚合物电池和 USB

240mΩ 内部理想二极管提供了低损耗电源通路 (PowerPathTM)

高效率 200mA 降压型稳压器

始终保持接通的 150mA 低压差 (LDO) 线性稳压器

具有系统复位功能的按钮接通 / 关断控制

全功能锂离子 / 锂聚合物电池充电器

可编程充电电流和热限制

可在使用电量耗尽电池的情况下实现“即时接通”操作

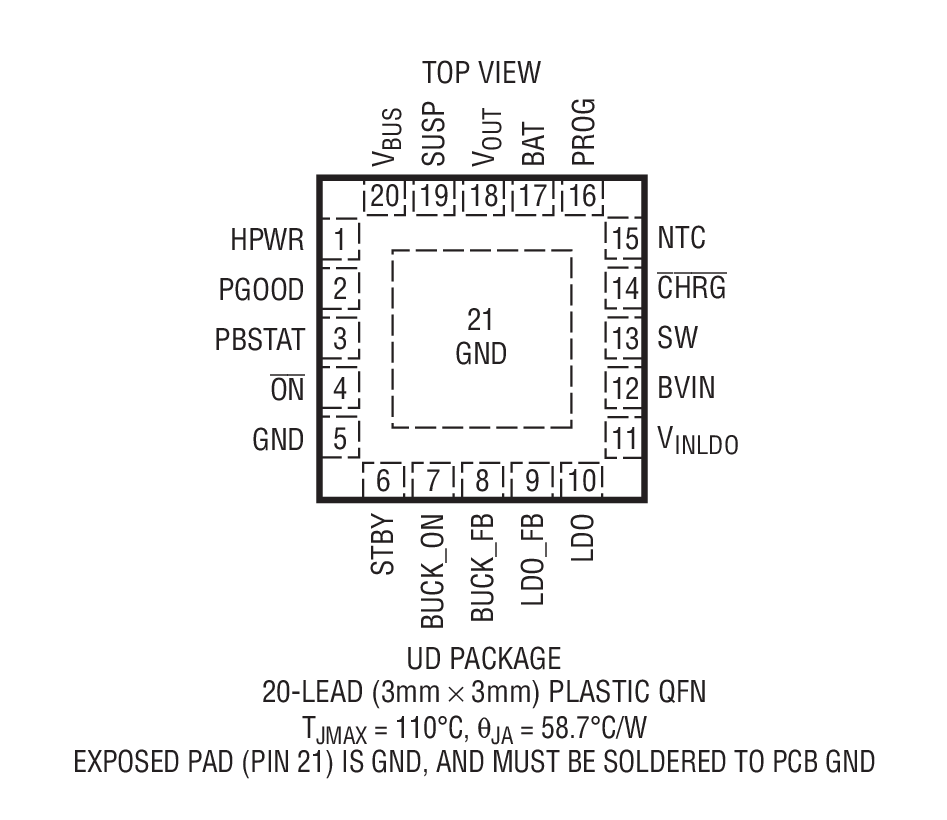

3mm x 3mm x 0.75mm 20 引脚 QFN 封装
