当前位置:Linear公司 > > 凌力尔特芯片 >> LTC3535
LTC3535技术文档下载:
LTC3535技术文档产品手册下载
LTC3535 - 典型应用图例:

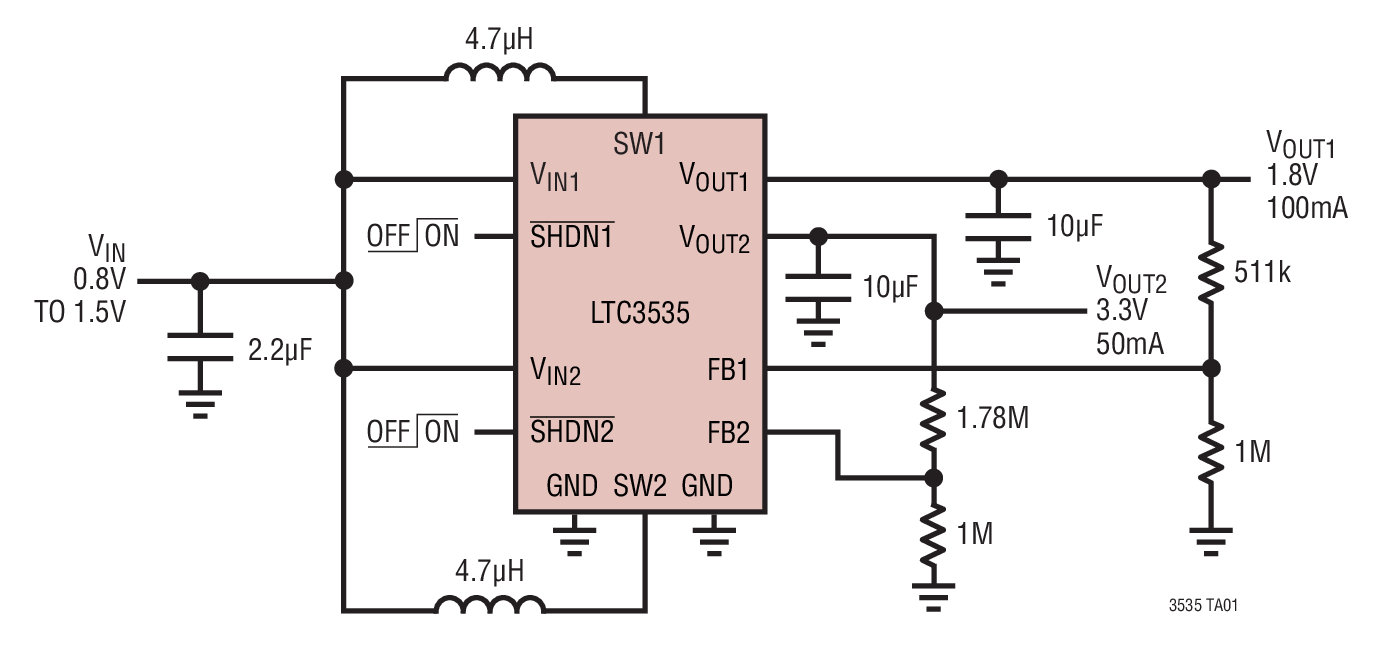

LTC3535典型应用图例一

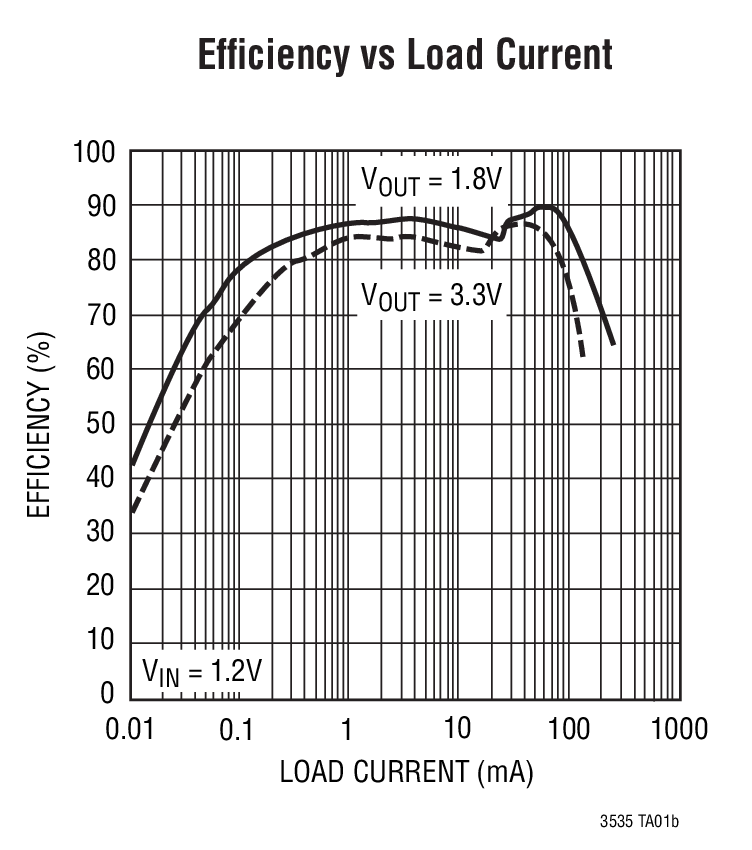

LTC3535典型应用图例二
LTC3535 - 封装图解:

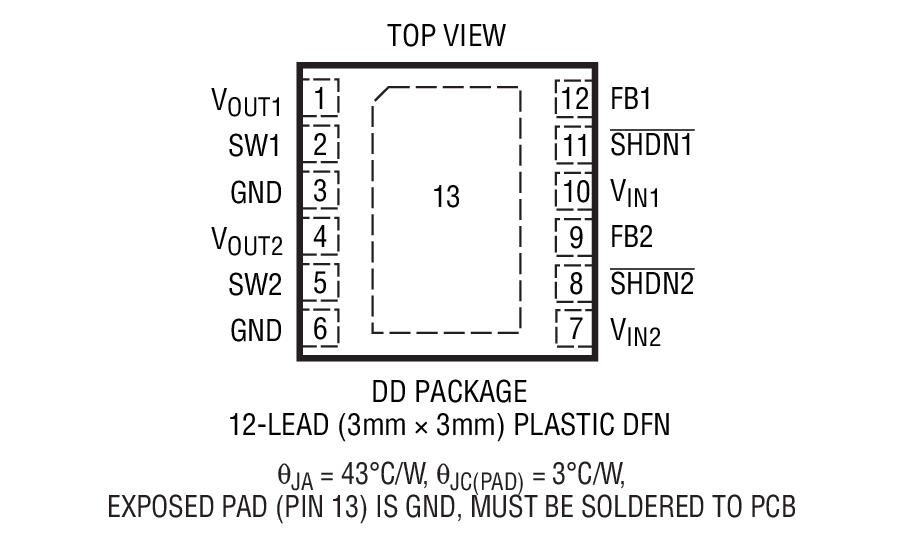

LTC3535封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3535介绍
LTC3535 - LTC3535是双通道、550mA、1MHz 同步升压型 DC/DC 转换器

LTC3535是Linear公司的一款微功率升压产品,LTC3535是双通道、550mA、1MHz 同步升压型 DC/DC 转换器,本站介绍了LTC3535的封装应用图解、特点和优点、功能等,并给出了与LTC3535相关的凌力尔特元器件型号供参考。

LTC3535 - 双通道、550mA、1MHz 同步升压型 DC/DC 转换器

LTC3535 - 双通道、550mA、1MHz 同步升压型 DC/DC 转换器 - Linear Technology(凌力尔特)

功能描述

LTC3535 是一款双通道、同步、固定频率升压型 DC/DC 转换器,具有输出断接功能。由于采用了一个 680mV 的启动电压,而且一旦起动便可在低至 500mV 的电压条件下运作,因而在使用单个 AA /AAA 电池供电的产品中延长了电池的使用寿命。

1MHz 的开关频率允许使用纤巧、扁平的电感器和陶瓷电容器,从而最大限度地缩减了解决方案的占板面积。电流模式 PWM 设计在内部进行补偿,因此减少了外部组件的数目。LTC3535 在轻负载条件下执行突发模式操作,因而使其能够在一个很宽的负载范围内保持高效率。抗振铃电路通过在不连续操作模式中对电感器进行阻尼来降低 EMI。其他特点包括 <1μA 的低停机电流和热停机功能。

LTC3535 内置于一个 3mm x 3mm x 0.75mm DFN 封装之中。

特点
  • 具有两个独立的升压型转换器
  • 每个通道能从单节碱性/镍氢 (NiMH) 电池提供 3.3V/100mA 或从两节电池提供 3.3V/200mA 输出
  • VIN 启动电压:680mV
  • 1.5V 至 5.25V VOUT 范围
  • 效率高达 94%
  • 输出断接功能
  • 1MHz 固定频率操作
  • 可在 VIN > VOUT 的条件下运作
  • 集成软起动功能
  • 具内部补偿的电流模式控制
  • 突发模式 (Burst Mode) 操作 (每个通道的 IQ 为 9μA)
  • 内部同步整流器
  • 逻辑电路控制的停机功能 (IQ < 1μA)
  • 抗振铃控制
  • 扁平 (3mm x 3mm x 0.75mm) 12 引脚 DFN 封装
  • 应用
  • 医疗仪器
  • 除噪型双耳式耳机
  • 无线鼠标
  • 蓝牙头戴式耳机
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3535EDD#PBF 3x3 DFN-12 E $4.22 $2.95
    LTC3535EDD#TRPBF 3x3 DFN-12 E $3.01
