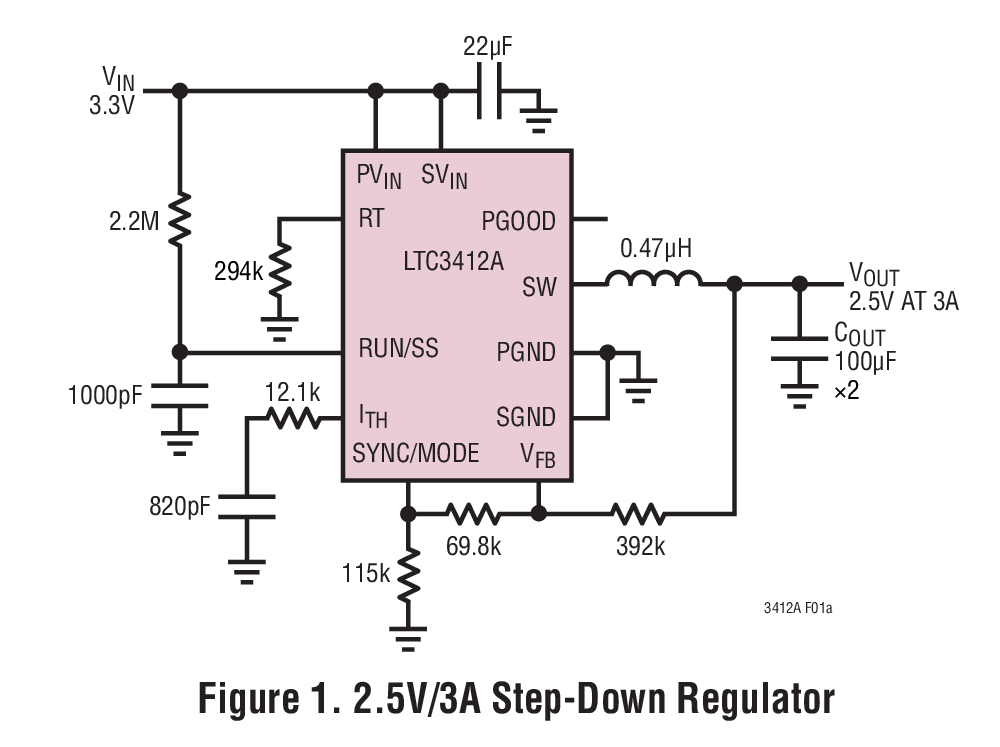

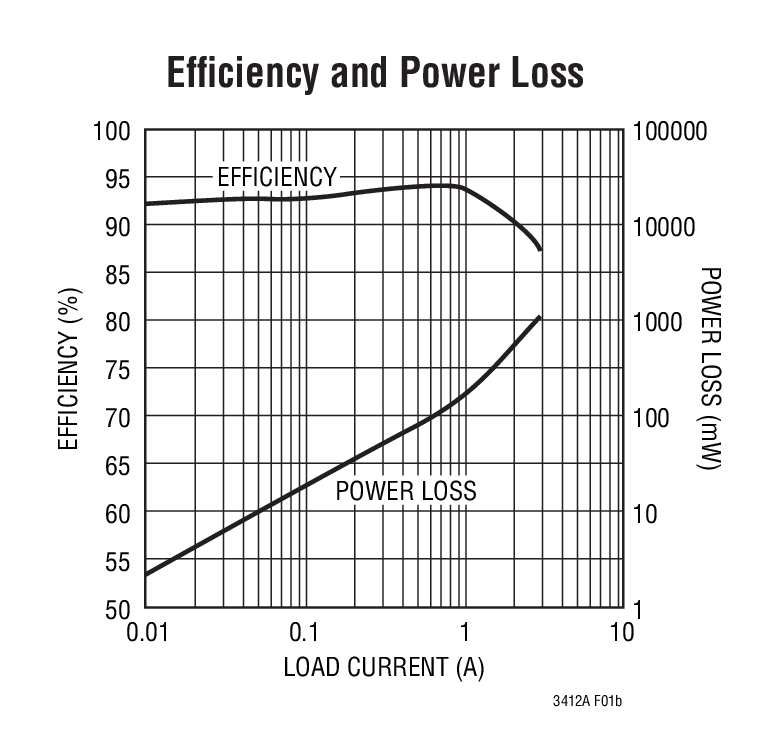

LTC3412A - 典型应用图例：

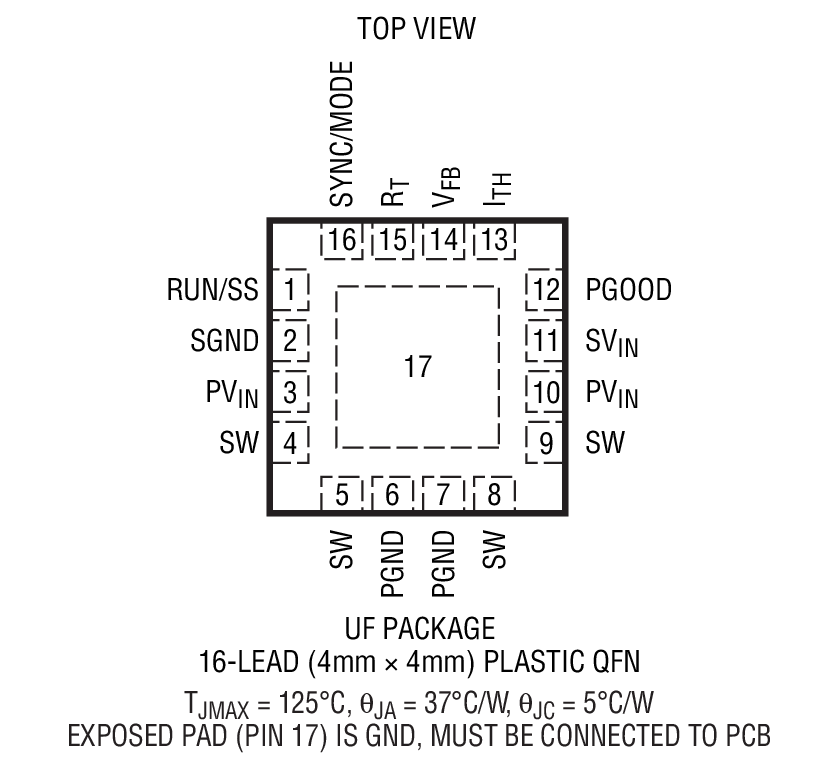

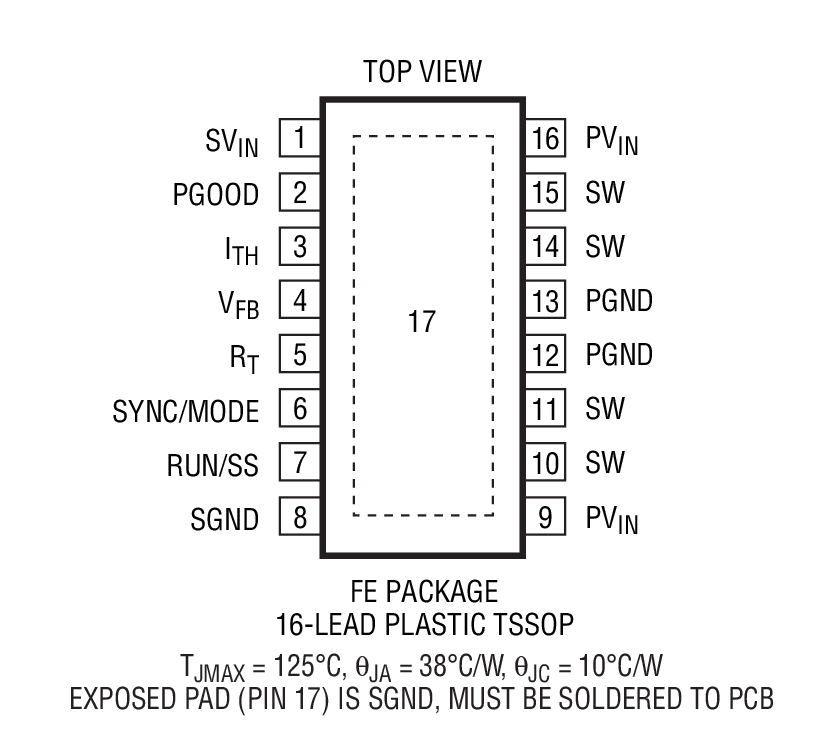

LTC3412A - 封装图解：

LTC3412A - LTC3412A是3A、4MHz、单片式同步降压型稳压器

LTC3412A是Linear公司的一款微功率降压产品，LTC3412A是3A、4MHz、单片式同步降压型稳压器，本站介绍了LTC3412A的封装应用图解、特点和优点、功能等，并给出了与LTC3412A相关的凌力尔特元器件型号供参考。

LTC3412A - 3A、4MHz、单片式同步降压型稳压器

LTC3412A - 3A、4MHz、单片式同步降压型稳压器 - Linear Technology（凌力尔特）

功能描述

LTC3412A 是一款高效率单片式同步、降压型 DC/DC 转换器，采用一种恒定频率、电流模式架构。其工作输入电压范围为 2.25V 至 5.5V，并可在输送高达 3A 输出电流的情况下提供一个 0.8V 至 5V 的已调输出电压。具 77mΩ 接通电阻的内部同步电源开关提高了效率，并免除了增设一个外部肖特基二极管的需要。开关频率可由一个外部电阻器来设定，也可使之与一个外部时钟相同步。100% 占空比提供了低压差操作，从而延长了便携式系统中的电池使用寿命。OPTI-LOOP 补偿允许在一个很宽的负载和输出电容范围内对瞬态响应进行优化。

可通过配置使 LTC3412A 执行突发模式操作或强制连续操作。强制连续操作可降低噪声和 RF干扰，而突发模式操作则可在轻负载条件下通过减少栅极电荷损失来提供高效率。在突发模式操作中，由于突发箝位电平在外部进行控制，因而能够根据应用的要求来调节输出电压纹波。

特点

高效率：高达 95%

3A 输出电流

低静态电流：64μA

低 RDS(ON) 内部开关：77mΩ

输入电压范围：2.25V 至 5.5V

可设置频率范围：300kHz 至 4MHz

±2% 输出电压准确度

0.8V 基准可提供低输出电压

可选的强制连续/具可调突发箝位电平的突发模式 (Burst Mode) 操作

可同步开关频率

低压差操作：100% 占空比

电源良好输出电压监视

过热保护

采用 16 引脚裸露衬垫 TSSOP 和 QFN 封装

应用

负载点调节

笔记本电脑

便携式仪器

分布式电源系统

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC3412AEFE	TSSOP-16	E	$4.93	$3.45
LTC3412AEFE#PBF	TSSOP-16	E	$4.93	$3.45
LTC3412AEFE#TR	TSSOP-16	E		$3.51
LTC3412AEFE#TRPBF	TSSOP-16	E		$3.51
LTC3412AEUF	4x4 QFN-16	E	$4.93	$3.45
LTC3412AEUF#PBF	4x4 QFN-16	E	$4.93	$3.45
LTC3412AEUF#TR	4x4 QFN-16	E		$3.51
LTC3412AEUF#TRPBF	4x4 QFN-16	E		$3.51
LTC3412AIFE#PBF	TSSOP-16	I	$6.74	$4.72
LTC3412AIFE#TRPBF	TSSOP-16	I		$4.78
LTC3412AIUF	4x4 QFN-16	I	$6.74	$4.72
LTC3412AIUF#PBF	4x4 QFN-16	I	$6.74	$4.72
LTC3412AIUF#TR	4x4 QFN-16	I		$4.78
LTC3412AIUF#TRPBF	4x4 QFN-16	I		$4.78
LTC3412AMPFE	TSSOP-16	MP	$9.22	$6.45
LTC3412AMPFE#PBF	TSSOP-16	MP	$9.22	$6.46
LTC3412AMPFE#TR	TSSOP-16	MP		$6.51
LTC3412AMPFE#TRPBF	TSSOP-16	MP		$6.51
